Держатель антенны Emax Babyhawk HD

Электроника

Источник:

www.printables.com

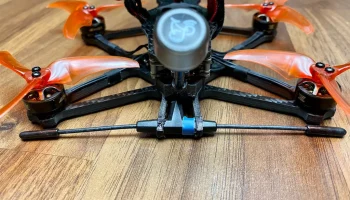

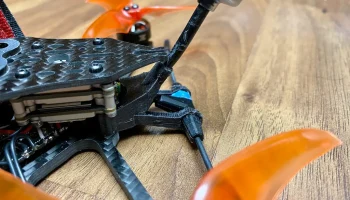

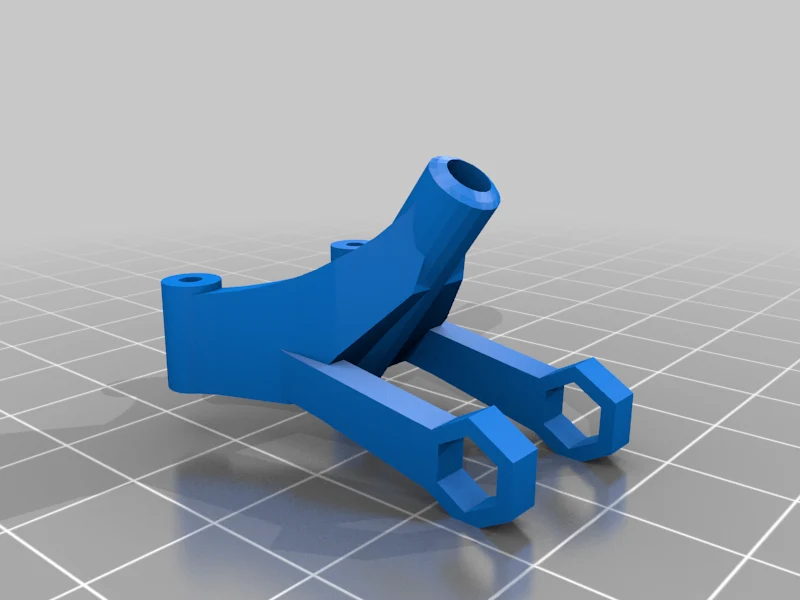

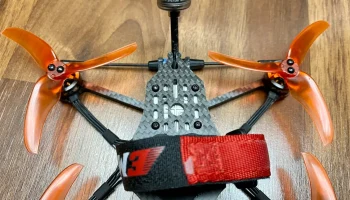

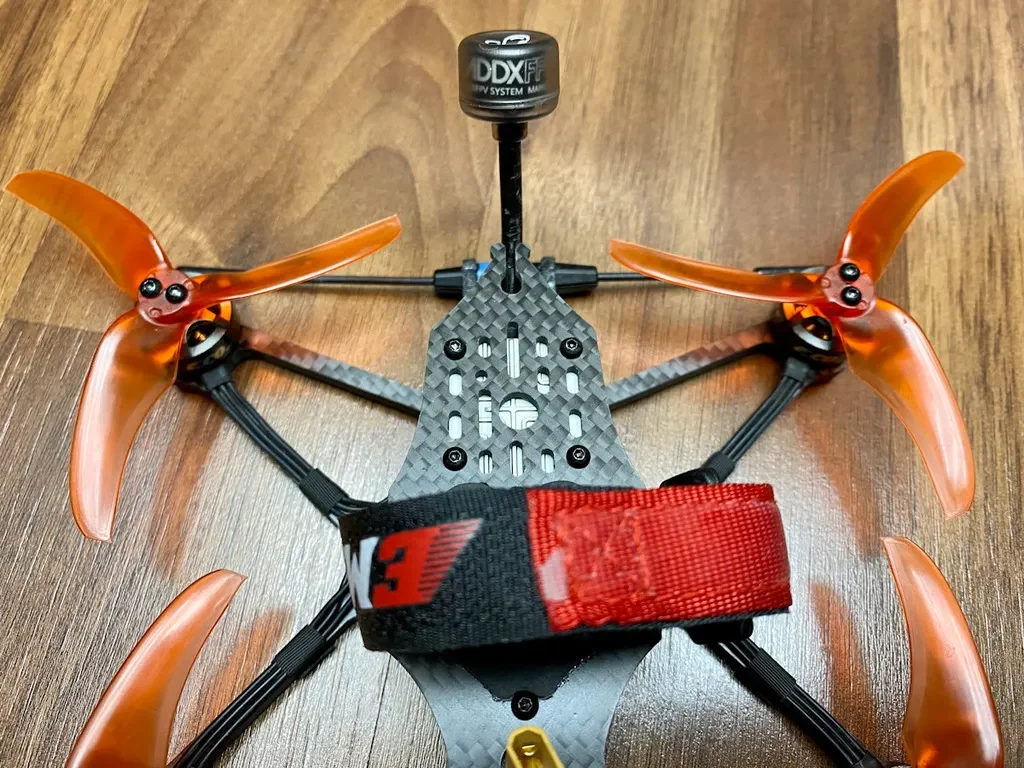

Это ремикс антенного крепления Caddx Vista от Jubalthegr8 для BabyHawk II HD. Я добавил держатель антенны R9 сзади.

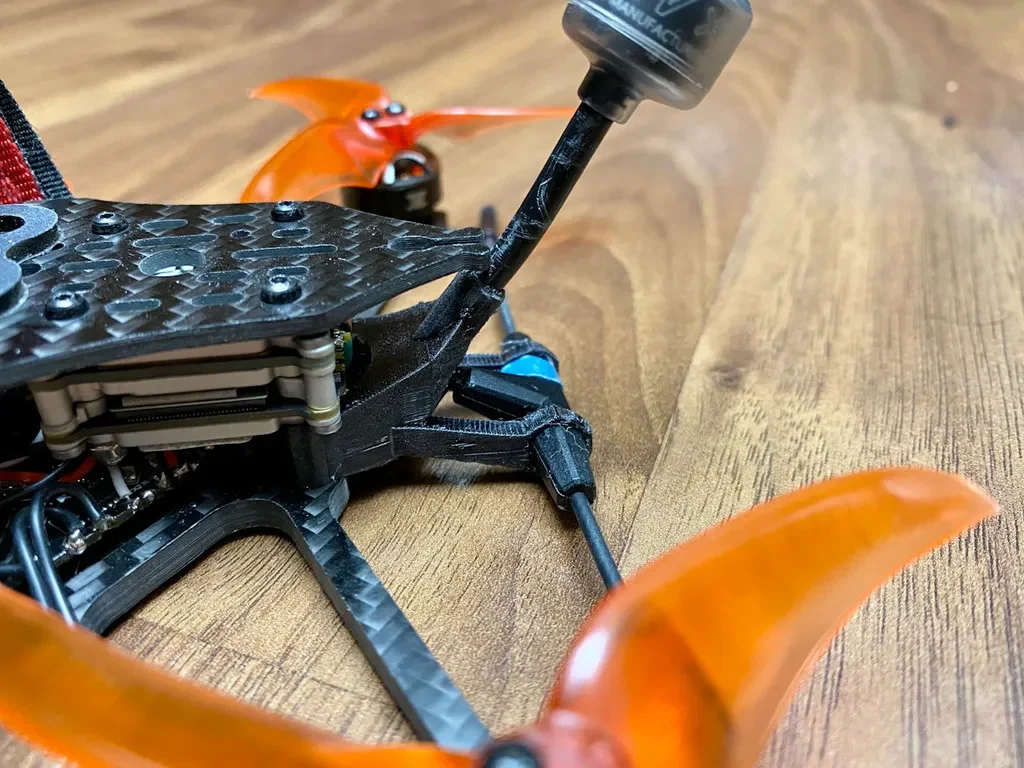

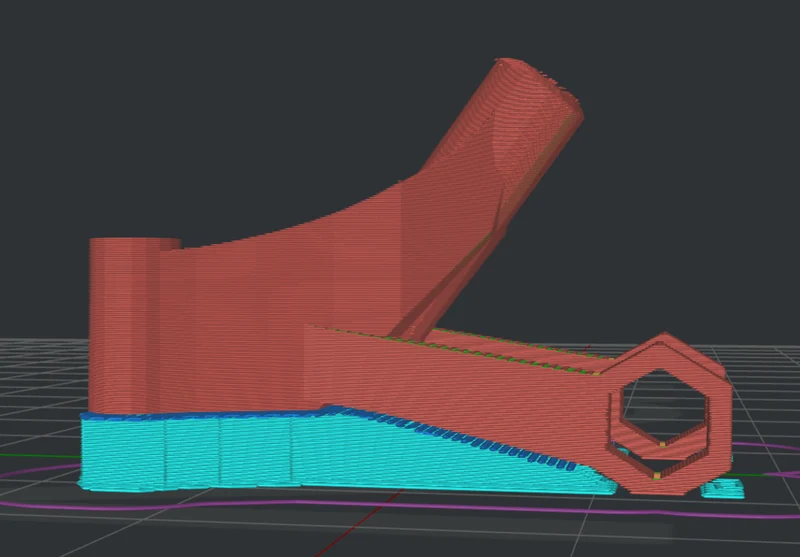

Печатайте в той ориентации, которую вы видите на изображении выше, с включенными опорами. Антенна R9 опускается под углом, чтобы совместить антенны с основанием кронштейна на раме.

Я использовал ТПУ с наполнителем 10%, чтобы он был легким.

Вот файл Tinkercad, если вы хотит�� настроить его: https://www.tinkercad.com/things/0ljAijJD7SD

Я предлагаю отсоединить провод антенны от устройства Vista, затем пропустить провод через отпечаток и снова подключить к Vista. Вот несколько иллюстраций того, как отсоединить провод. https://oscarliang.com/caddx-vista-vtx/

Также обратите внимание, что стойки стандартной рамы все еще используются. Вы вставляете их через отверстие в отпечатке и собираете раму так же, как она была разобрана.

Если у вас есть вопросы или вам нужен совет по сборке, дайте мне знать.

Настройки печати

Бренд принтера:

Поднять3D

Принтер:

Н2

Плоты:

Нет

Поддер��ивает:

Да

Разрешение:

100
