Держатель антенны Explorer LR

Электроника

Источник:

www.printables.com

У меня были проблемы с дальностью перекрестного огня на моем Flywoo Explorer LR, из-за чего он отключался на расстоянии всего 450 метров.

После некоторой оценки оригинального крепления антенны Crossfire меня заинтересовали две вещи, которые мне хотелось бы улучшить:

1.) Антенна расположена параллельно и очень близко к передним рычагам двигателя из углеродного волокна. Согласно документации TBS; антенну следует держать подальше от деталей из углеродного волокна.

2.) Коаксиальный кабель от антенны должен очень резко поворачиваться/перегибаться, что создает большую нагрузку на провод. Я подозреваю, что это могло повредить кабель или в конечном итоге приведет к его повреждению.

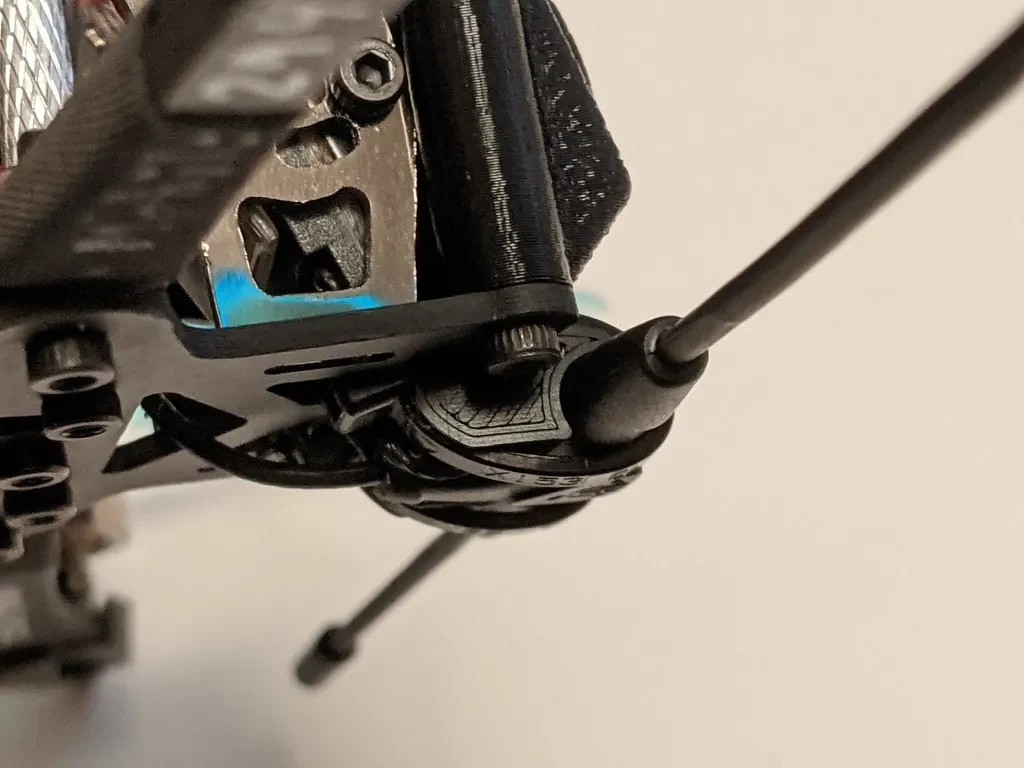

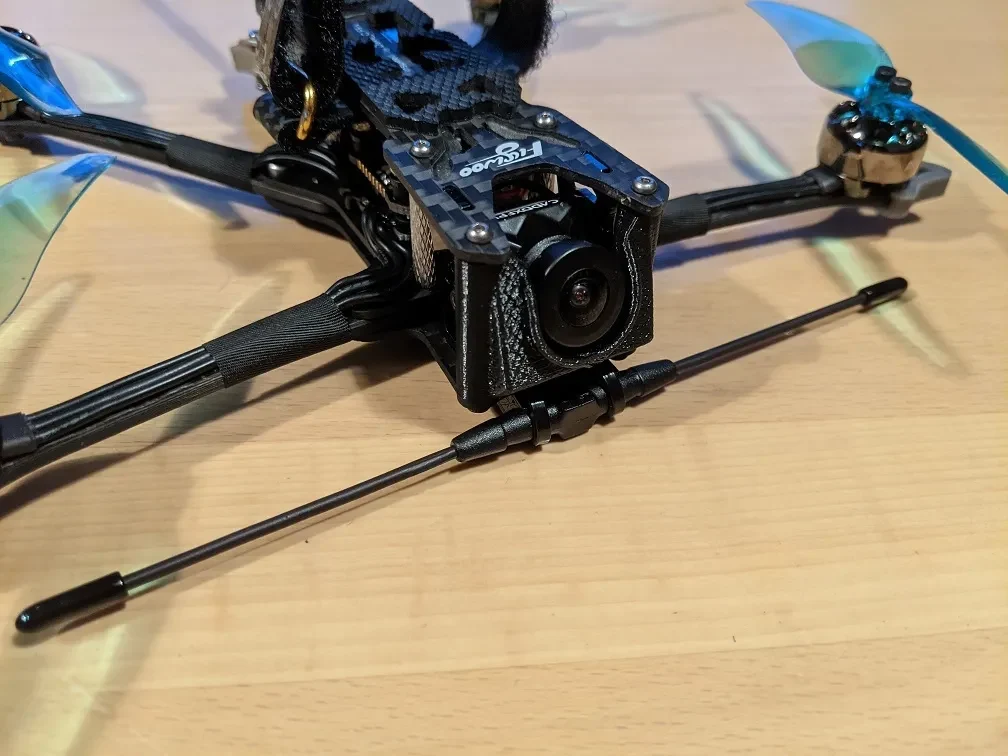

Чтобы решить эти две проблемы, я решил переместить антенну как можно дальше вперед.

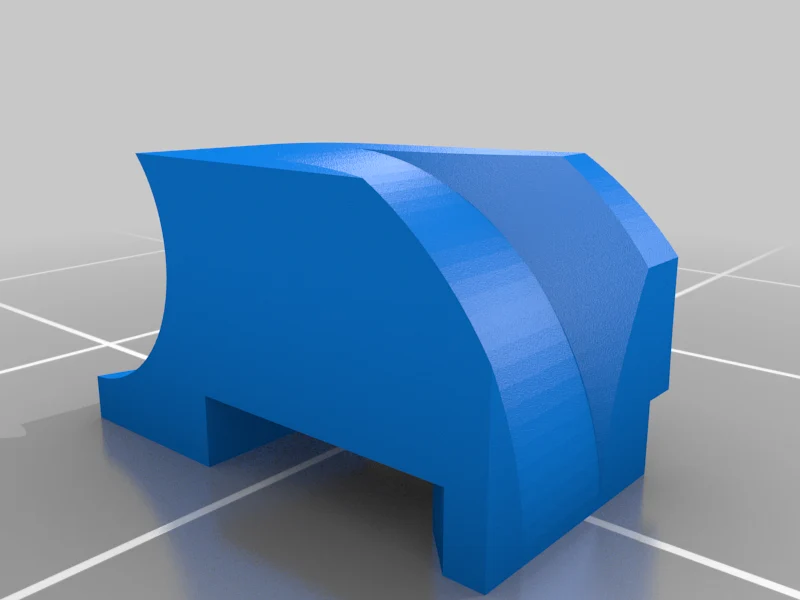

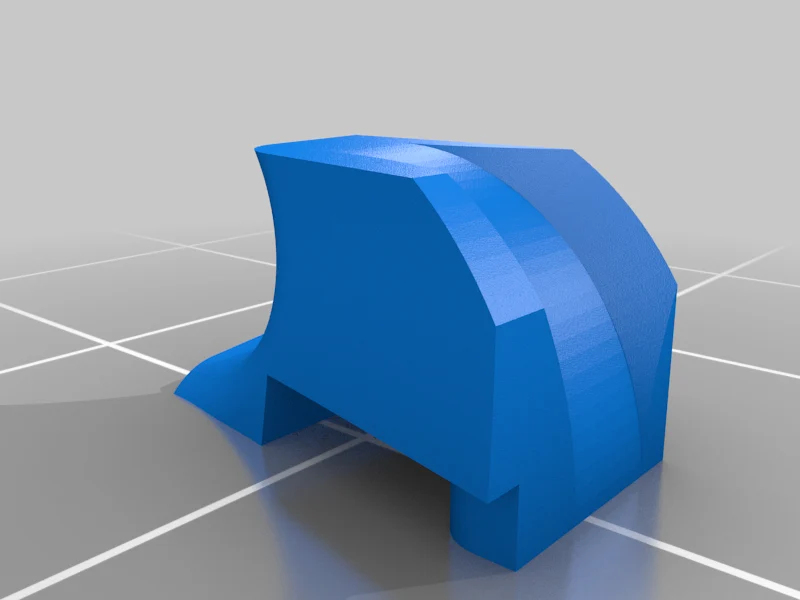

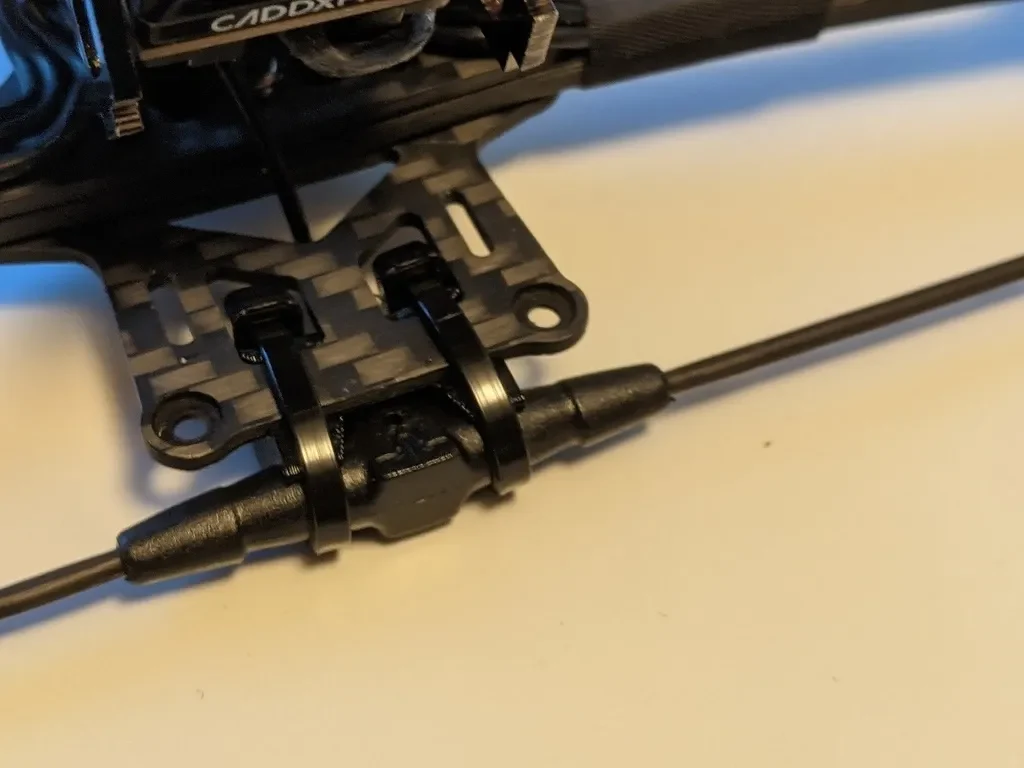

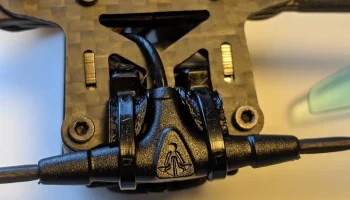

Монтаж: Два опорных блока «прижимаются» к карбоновой раме и поддерживают антенну. Для фиксации антенны и блоков используются две кабельные стяжки шириной 2,5 мм.

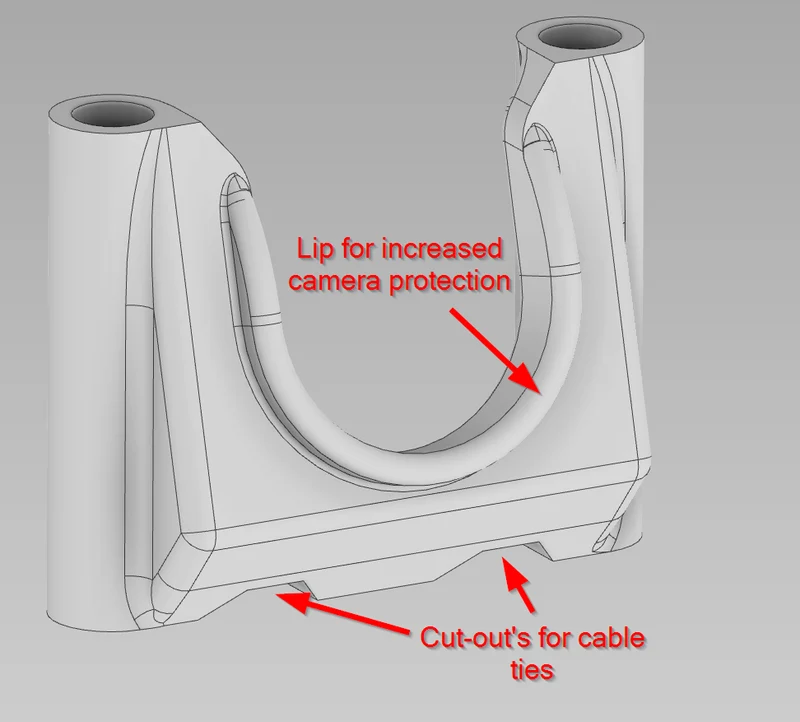

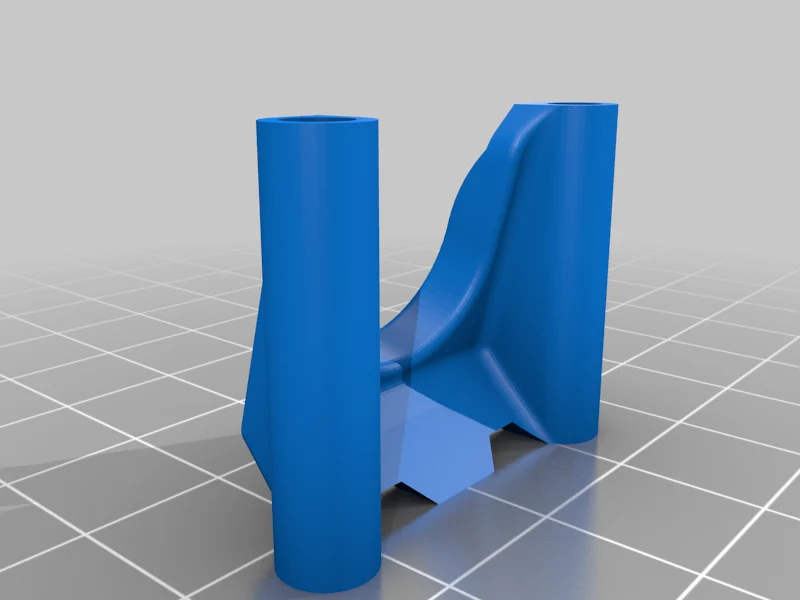

Оригинальная передняя панель не имеет вырезов для кабельных стяжек, поэтому я спроектировал аналогичную переднюю панель с вырезами и немного дополнительной защитой для камеры.

Настройки печати

Принтер:

TwoTrees Сапфир S

Плот��:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

100

Нить:
