Чехол для платы вылета Gadec - ESP32 D1 mini и 3,12-дюймо..

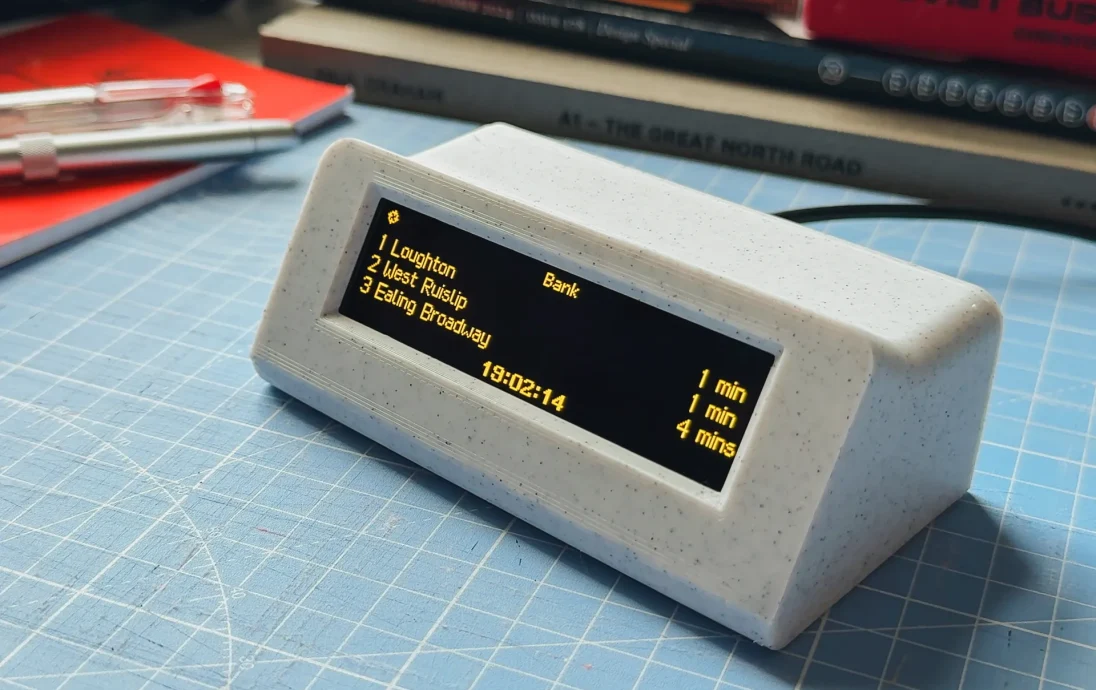

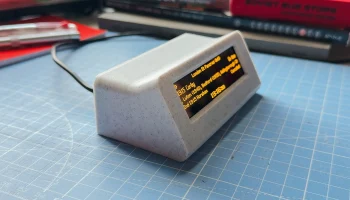

Предоставленный чехол был квадратным, поэтому я хотел улучшить эстетику, черпая вдохновение из Braun DN40 и последующей док-станции Скотта Ю-Яна для iPhone.

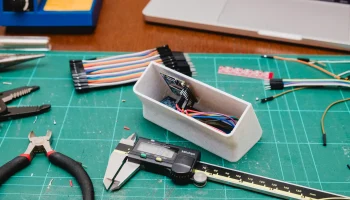

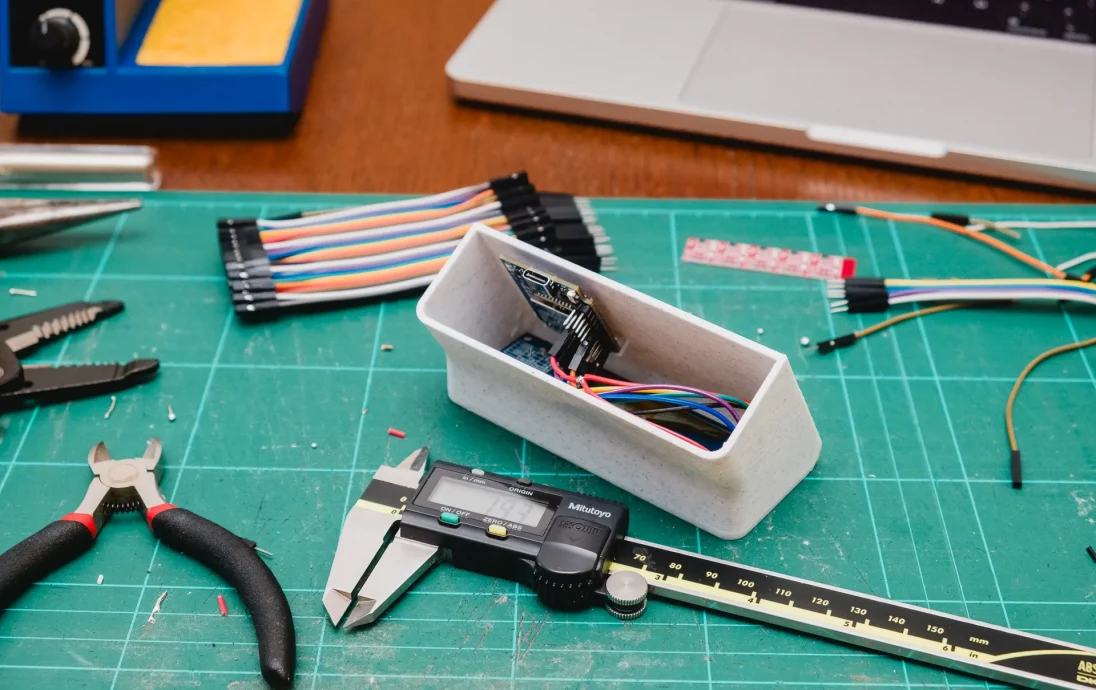

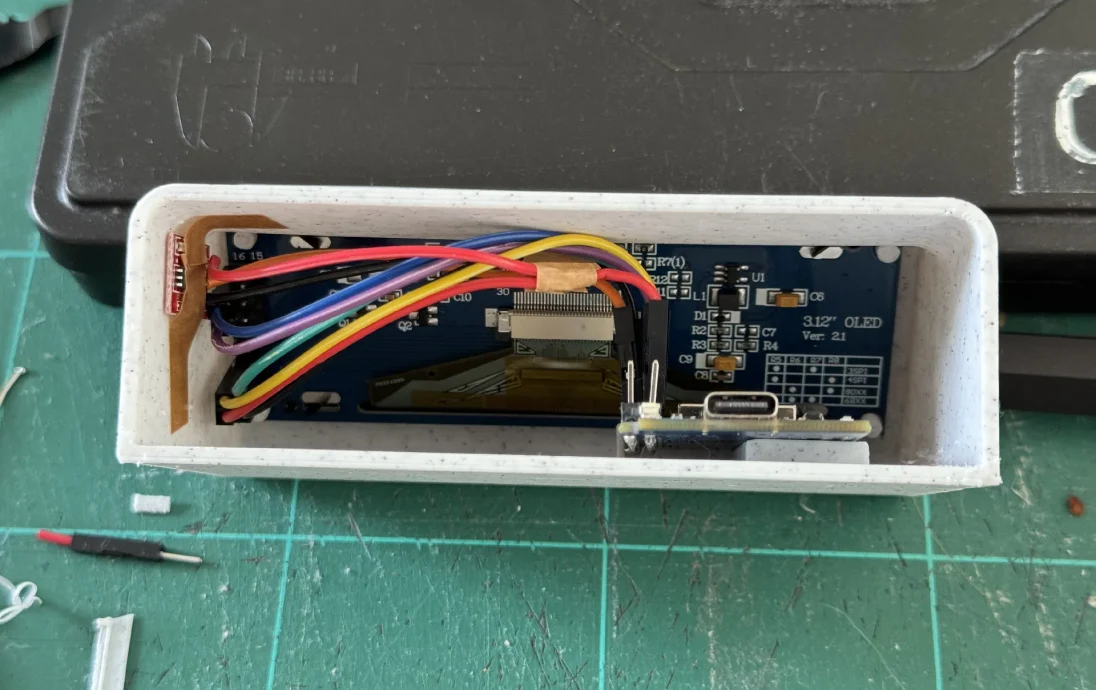

Оригинальный корпус требовал пайки напрямую к контактам разъема дисплея и печатной плате ESP32. Здесь достаточно места для использования перемычек длиной 10 см с разъемами DuPont. Это позволяет ускорить сборку и при необходимости неразрушающую разборку.

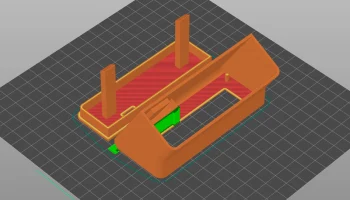

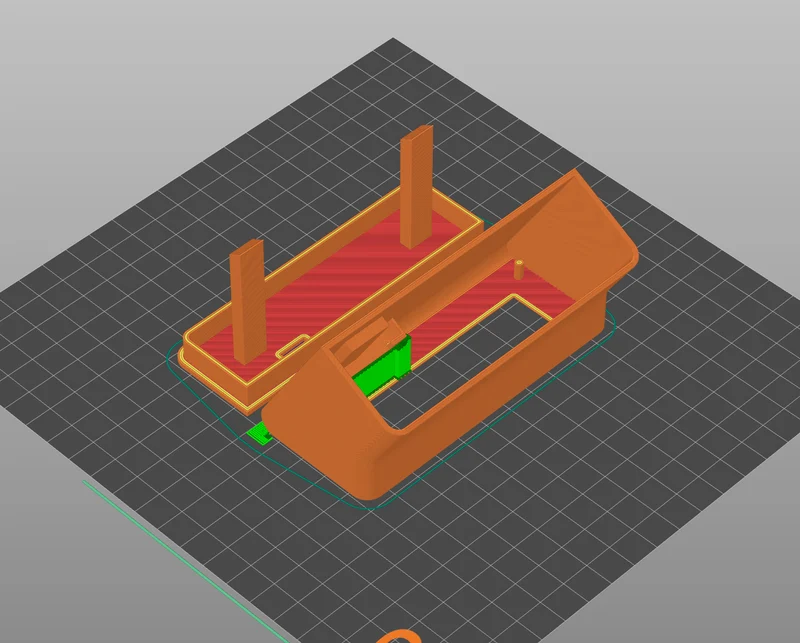

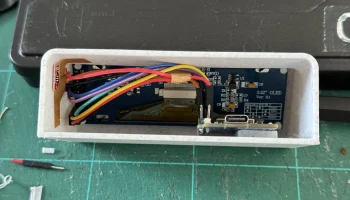

�� загружу файл Fusion, как только приведу его в порядок. Допуски проверены только на одном принтере, поэтому, пожалуйста, предоставьте отзыв, если они распечатаны. Я использовал 3 периметра, высоту слоя 0,16 мм, PETG или PLA. Подпорки необходимы, но только для области внутри корпуса, где находится плата, и небольшое количество для передней закругления. Пожалуйста, смотрите 4-е изображение.

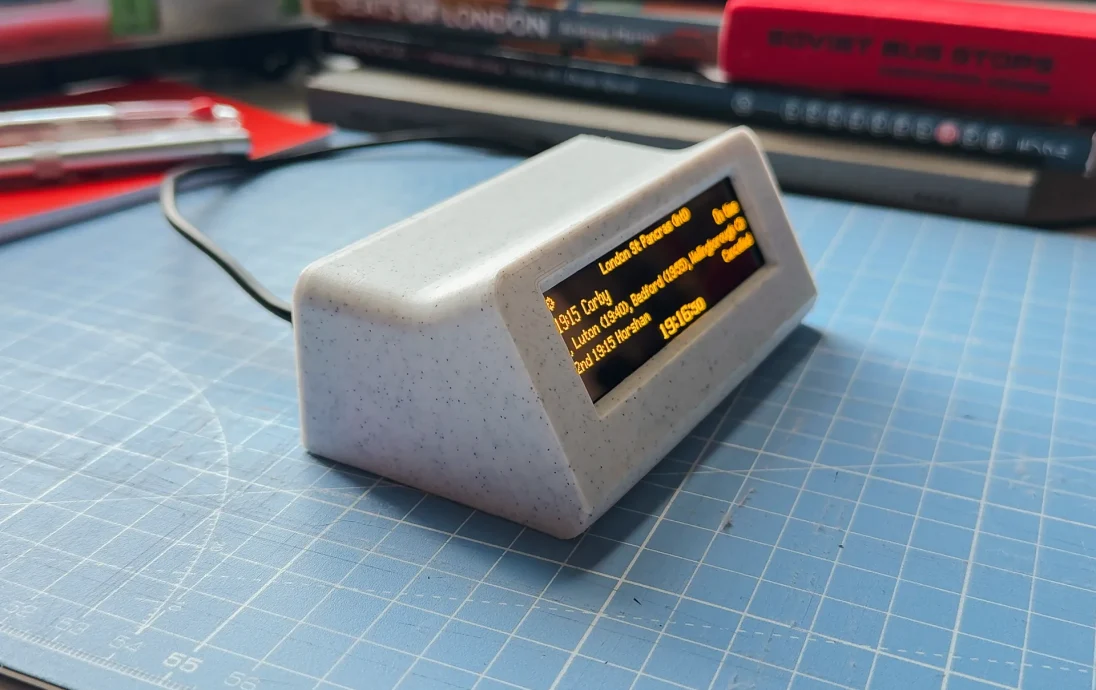

Задняя крышка плотно прилегает к месту и прижимает дисплей к передней панели, которая уже совмещена с крепежными штифтами. TTP223 Датчик касания можно прикрепить скотчем к боковой стороне корпуса, как показано на рисунке 5.

Это потрясающий проект с превосходным уровнем доработки от оригинального создателя. Инструкции по сборке можно найти здесь: https://github.com/gadec-uk/departures-board.
