Крепление для антенны Armattan Tadpole Crossfire Immortal...

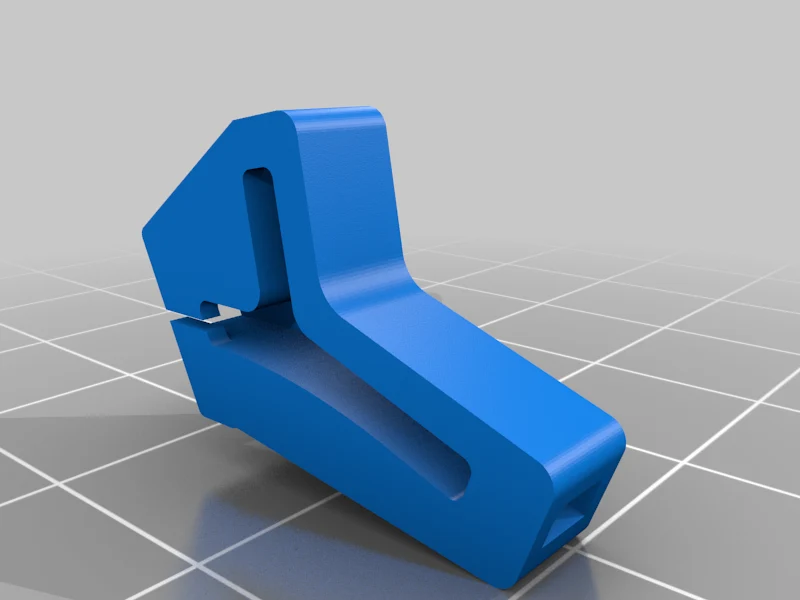

Это небольшое крепление для Armattan Tadpole 3 дюйма, предназначенное для удержания штатной дипольной антенны TBS Crossfire под углом 120 градусов. Очевидно, что заслуга вдохновения принадлежит г-ну Стилу.

Хотя это определенно менее эффективно, чем прямой диполь, изгиб на 120 градусов, судя по статье на qsl.net, обеспечивает достойную диаграмму направленности. На самом деле, это 3-дюймовый коптер для фристайла — у него более чем достаточно запаса хода для более удобного метода установки на частоте 900 МГц. В радиусе пары сотен метров я сохраняю ~70 LQ даже при наличии множества металлических препятствий и опускании за горизонт моих очков. На любой высоте и прямой видимости он легко поддерживает LQ >90.

Видео полета, включая несколько аварий (пока меня держит): https://www.youtube.com/watch?v=p3ohdrPyF50

Настройки печати

Принтер:

Рейлкор II 300ZL

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

40

Нить:

Увертюра ТПУ

Красная пост-печать =============

Убрать опоры.

Пропустите активные и пассивные элементы антенны через крепление. Канал для провода RX имеет небольшой вырез для его фиксации после вставки элементов.

Вставьте стяжки шириной ~2,5 мм в каналы с элементами антенны. Обрежьте стяжки до нужной длины и используйте термоусадочную трубку, чтобы закрепить элементы на стяжках. .

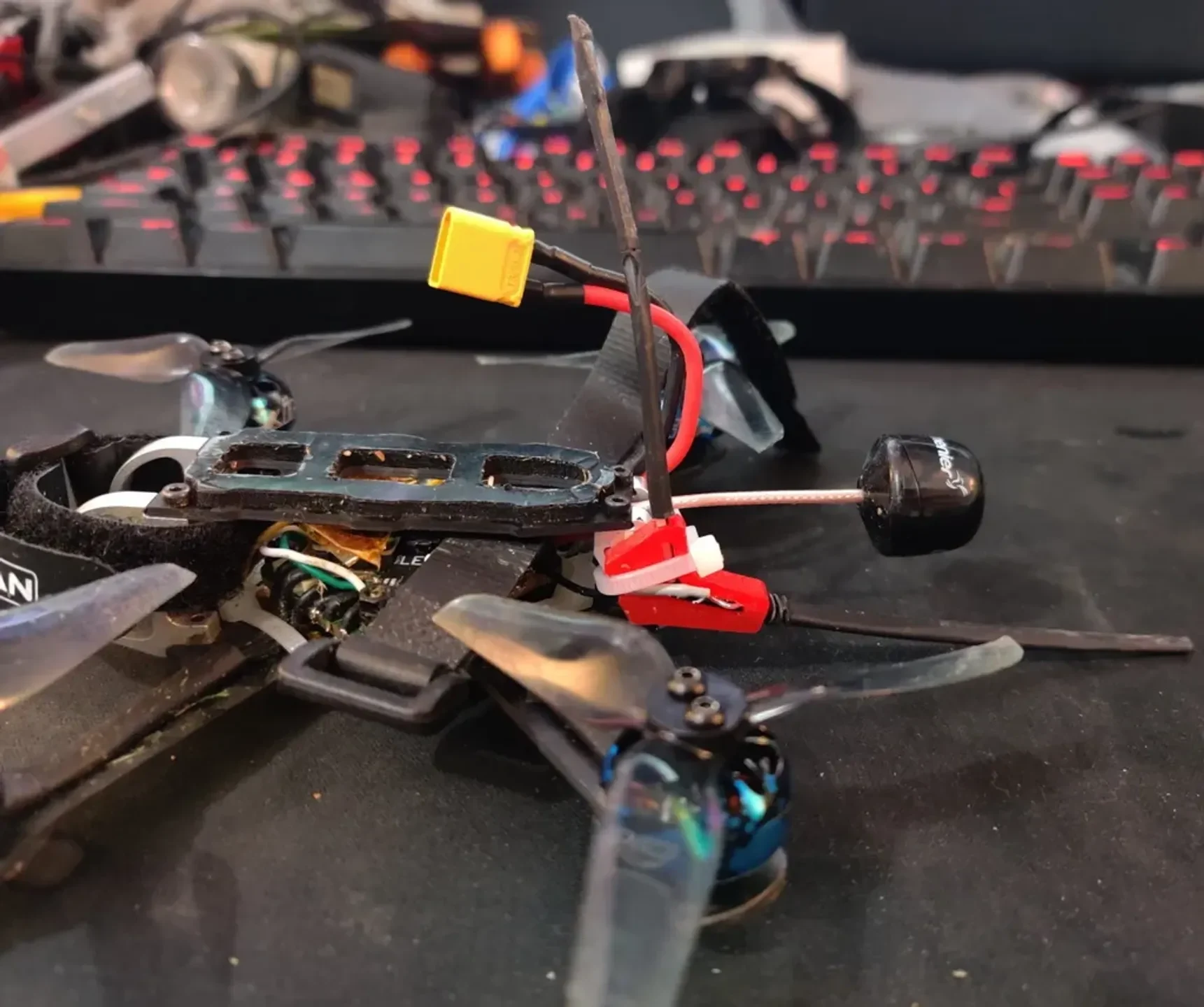

Вставьте крепление в левую часть задней клетки и закрепите его на месте с помощью другой стяжки. Между креплением и опорой должен оставаться зазор в миллиметр или два.
