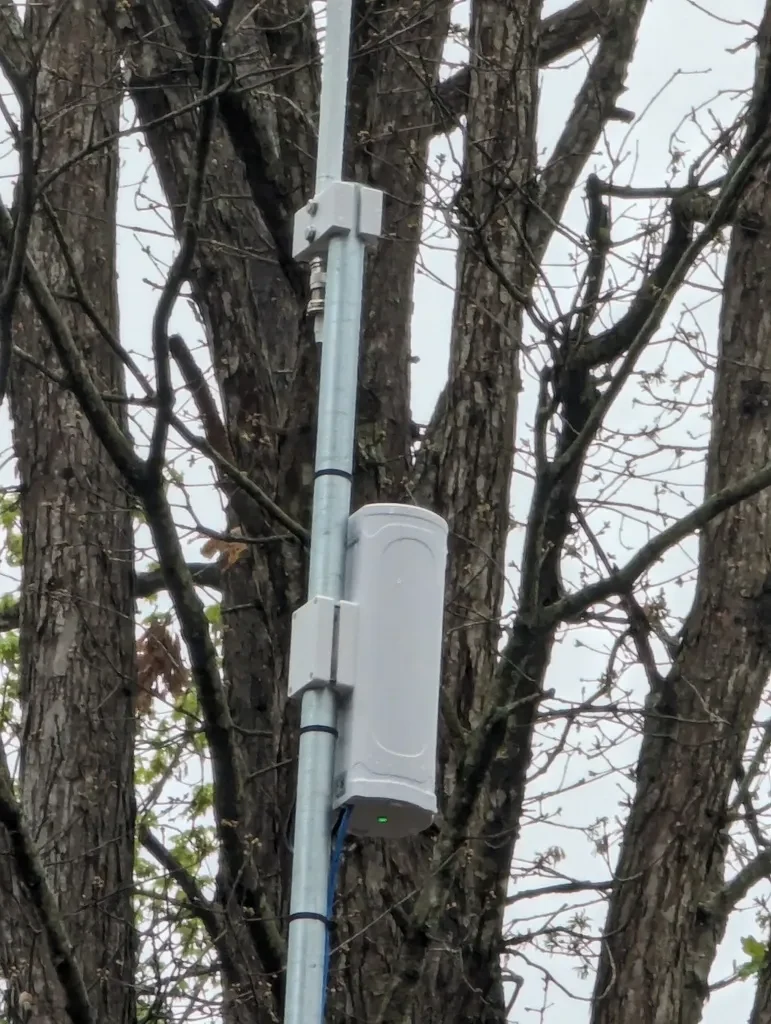

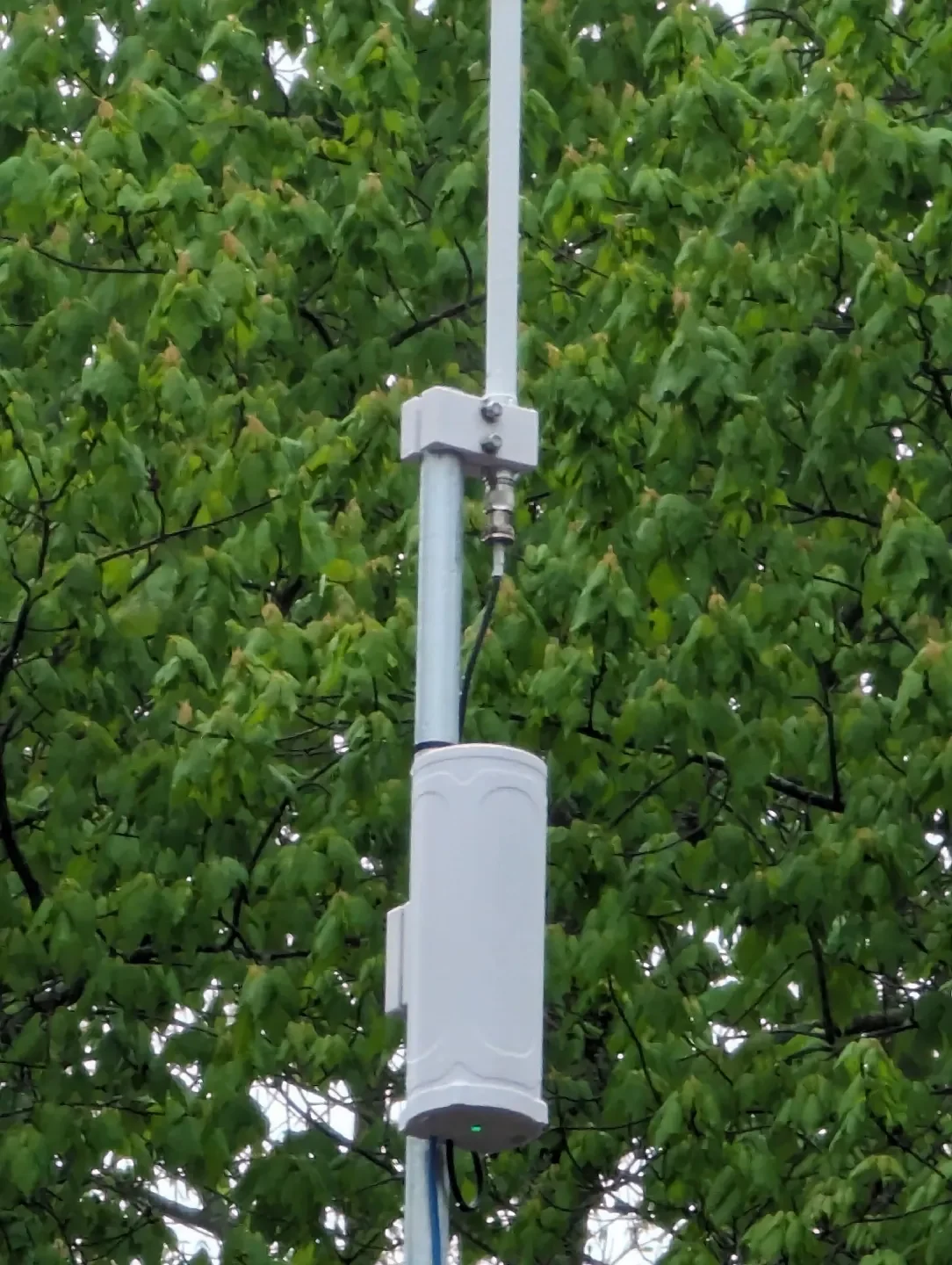

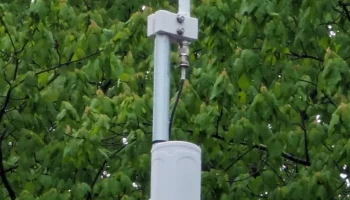

В комплект поставки наружного LoRaWAN-шлюза Dragino DLSO8N входят монтажные кронштейны как для самого шлюза, так и для антенны, которые меня особо не волнуют. Я создал свои собственные брекеты, чтобы заменить их. Эти кронштейны предназначены для кабелепровода ЕМТ диаметром 1 дюйм. Длина 10 футов достаточна для этого шлюза.

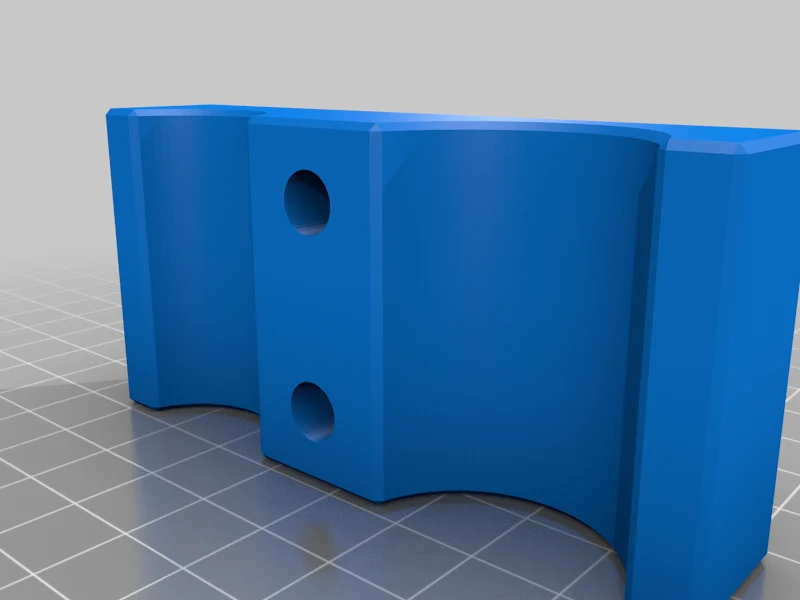

Кронштейн Dragino_Base.stl крепится к корпусу шлюза с помощью прилагаемых маленьких винтов Phillips (или JIS?). Требуются (4) термовставки M4 и (4) винты с головкой M4x25 (см. список деталей ниже). Сначала прикрепите этот кронштейн к DLSO8N.

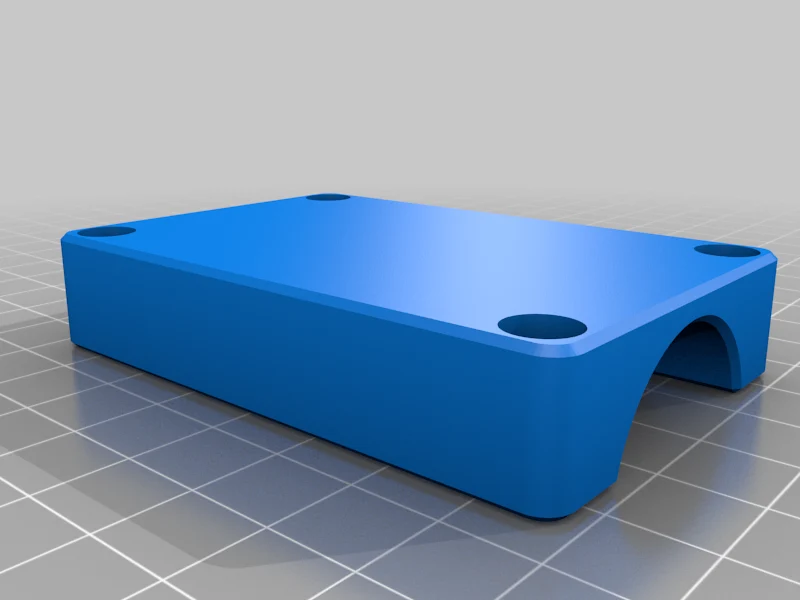

Dragino_Clamp.stl крепится к основанию. Его можно свободно прикрепить к основанию с помощью 4 винтов с головкой M4, затем надеть его на кабелепровод ЕМТ диаметром 1 дюйм и затянуть шестигранным ключом на 3 мм.

Dragino_Antenna_Bracket.stl предназначен для крепления антенны к 1-дюймовому кабелепроводу ЕМТ. Потребуются два таких пр��способления. Их можно свободно собрать, а затем прикрепить к верхней части 1-дюймового кабелепровода ЕМТ, как только DLSO8N будет расположен в нужном месте. Требуются (2) винты с шестигранной головкой с полной резьбой 1/4"-20 x 2", (4) шайбы из нержавеющей стали 1/4" и (2) стопорные гайки с нейлоновой вставкой 1/2"-20 (см. список деталей ниже).

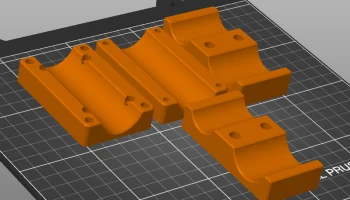

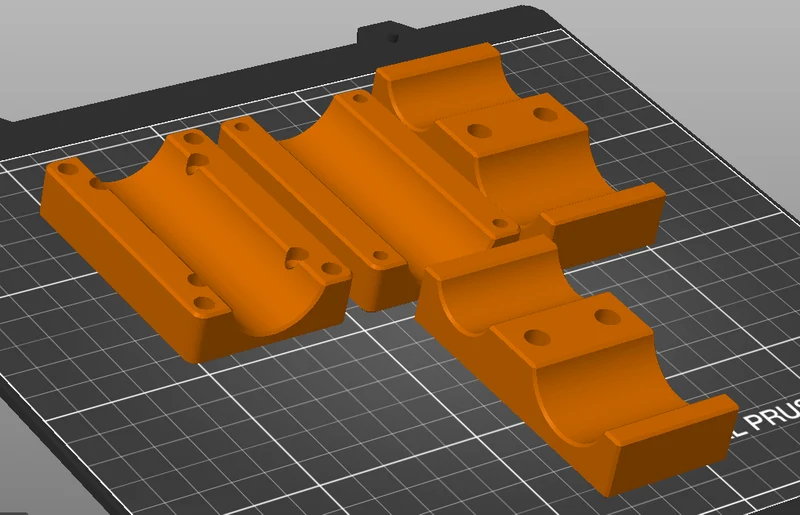

После импорта детали необходимо будет правильно сориентировать в слайсере. Dragino_Clamp.stl необходимо повернуть на 180 градусов по оси X или Y, чтобы изогнутый канал был направлен вверх. Dragino_Antenna_Clamp.stl необходимо повернуть на 90 градусов по оси Y, чтобы изогнутые каналы были направлены вверх. Требуется два антенных зажима.

Установите заполнение на 25% гироида, а периметры вертикальной оболочки — минимум на 6. Наличие опор не требуется, но обеспечит более чистое место в отверстии для винтов с головкой M4. Я использовал Prusament Signal White PETG, чтобы соответствовать DLSO8N, но можно использовать все, что достаточно хорошо выдерживает погодные условия на открытом воздухе.

Вы можете задаться вопросом, почему некоторые части являются метрическими, а некоторые — британскими. По сути, у меня уже было на складе фурнитура из нержавеющей стали размером 1/4 дюйма-20. Вы можете использовать фурнитуру M6, хотя посадка будет свободной. Если вы предпочитаете настроить ее, предоставляется файл Fusion 360.

Список запчастей от McMaster Carr:

(4) Нагревательные вставки M4 94459A170
(4) Винты M4x25 с головкой из нержавеющей стали 91292A122
(2) Винты с шестигранной головкой из нержавеющей стали 1/4"-20 92240A550
(4) плоские шайбы из нержавеющей стали 1/4 дюйма 92141A029
(2) Контргайки с нейлоновой вставкой из нержавеющей стали 1/4"-20 91831A029
Настройки печати

Бренд принтера:

Бамбулабс

Принтер:

Бамбу X1C

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,12 мм идеально, 0,2 мм работает.

Заполнение:

25% Гироид

Нить: Prusament PETG Signal White

Примечания:

Опоры не требуются, но если они включены, они обеспечат лучшую посадку для винтов с головкой M4.
