Крепление на основание радиоантенны CB...

Эти крепления представляют собой моллюски, которые можно использовать с основанием радиоантенны CB. Я сделал их для своей антенны Albrecht Racer, но они могут подойти и к другим антеннам.

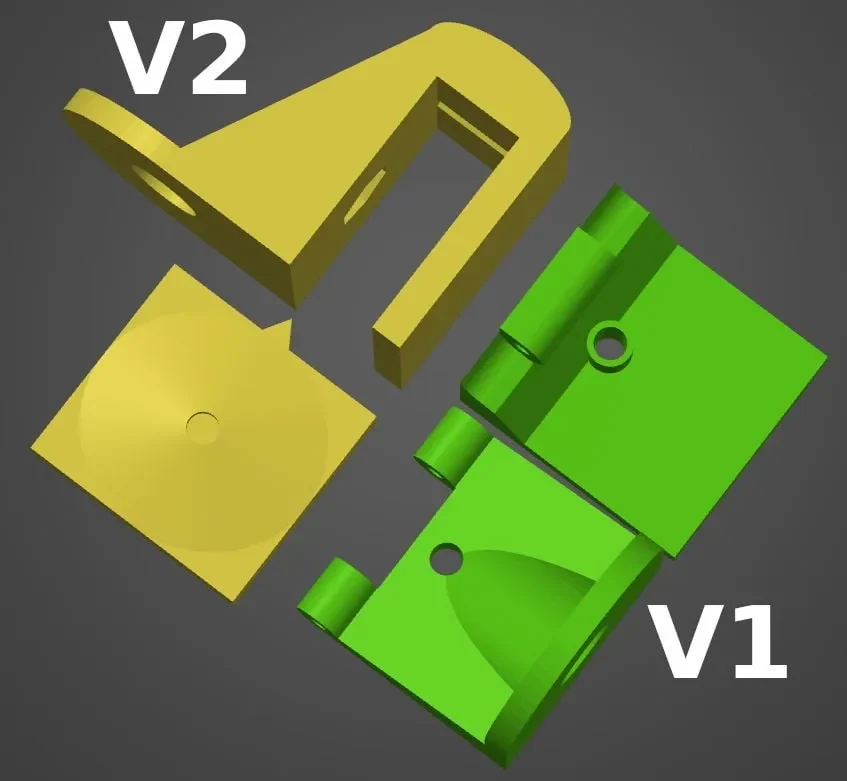

V1

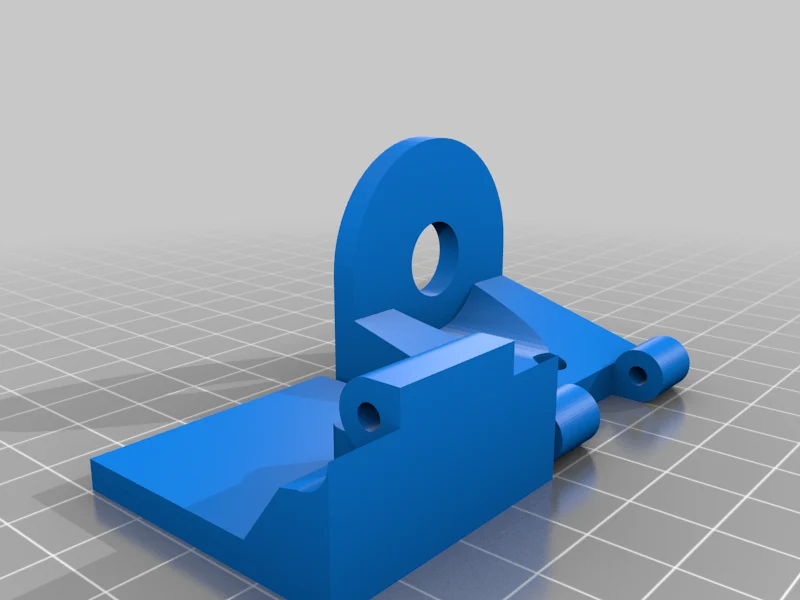

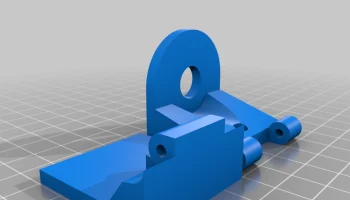

Зажим состоит из двух частей, которые необходимо соединить с помощью гвоздя диаметром 2,5 мм, винта М6 и гайки. В качестве петли используется гвоздь диаметром 2,5 мм. Винт и гайка M6 используются для создания силы, удерживающей кронштейн на месте.

V2

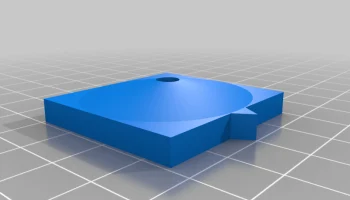

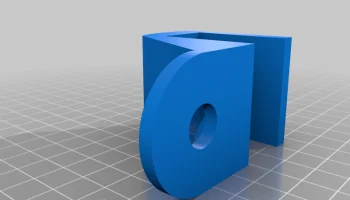

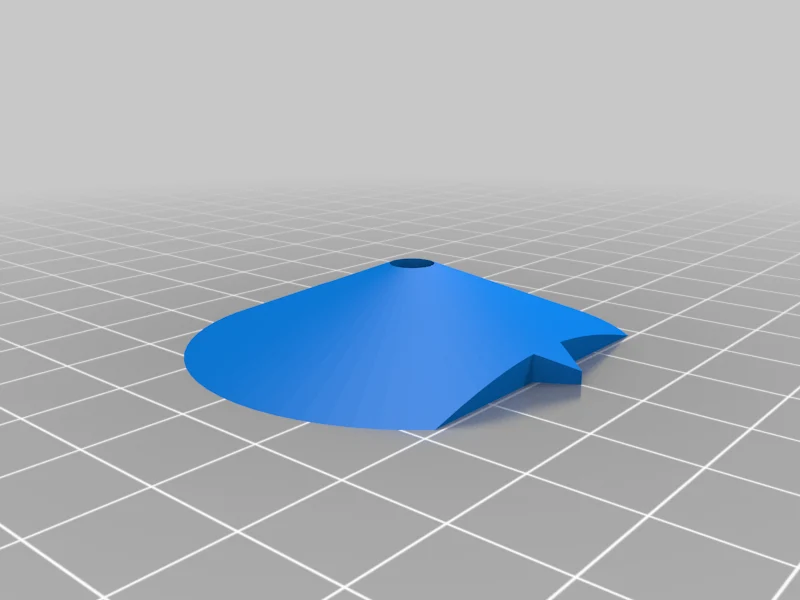

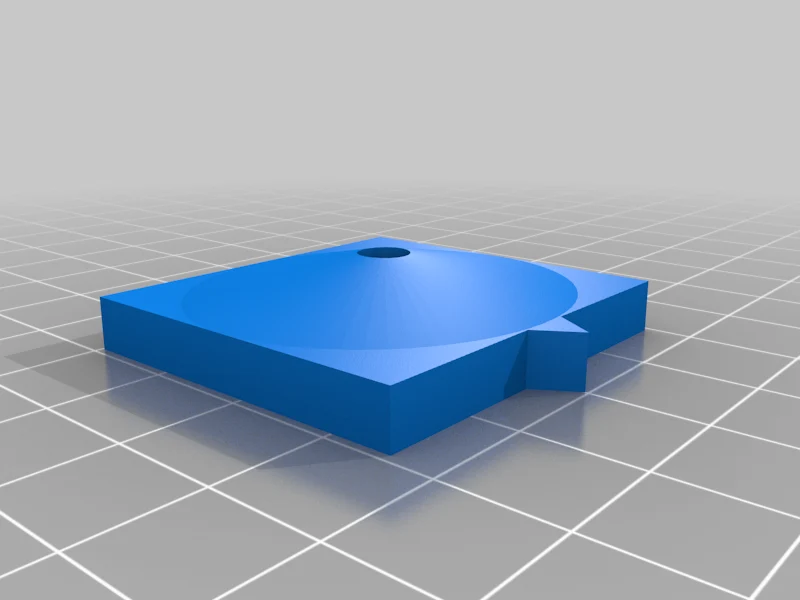

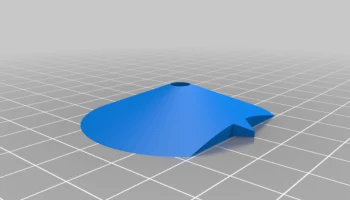

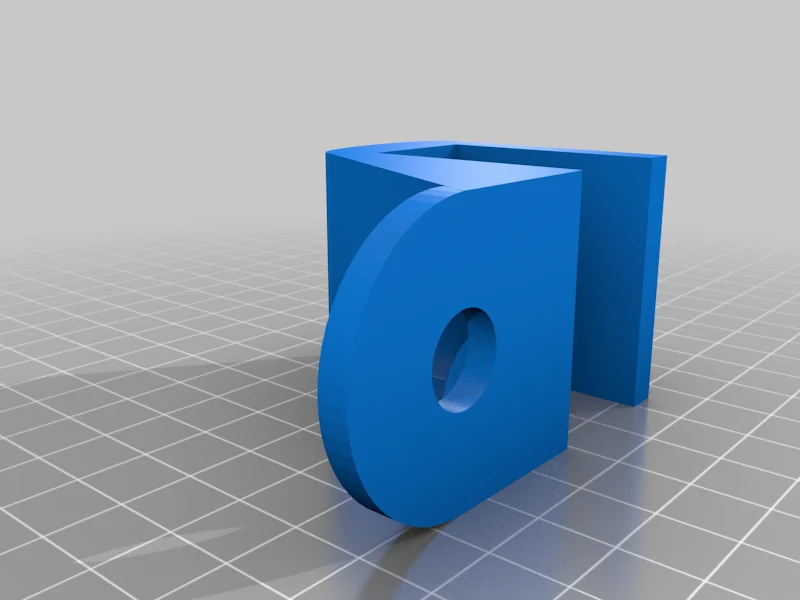

Кронштейн состоит из двух частей. Одна часть (p1) представляет собой основной зажим, а вторая часть (p2 или p3) представляет собой пластину, которая прижимается винтом M6, создавая силу, удерживающую зажим на месте. Вам понадобится винт правильной длины, чтобы он не мешал разъему антенны.

Предотвратить скольжение

Чтобы предотвратить скольжение, нужно добавить самоклеящиеся защитные накладки или что-нибудь еще с противоскользящими свойствами. Две части зажима расположены соответственно.

Примечание

Печать не нуждается в поддержке.

Для большей стабильности выбирайте материал для печати с умом (например, не PLA), и, возможно, вам захочется увеличить количество заполнения.
