Панель статистики с круглым дисплеем ESP32-S3........

Панель статистики с круглым дисплеем ESP32-S3 (480x480)

https://www.aliexpress.com/item/1005009066024223.html?spm=a2g0o.order_list.order_list_main.21.4fb51802j6wEiG

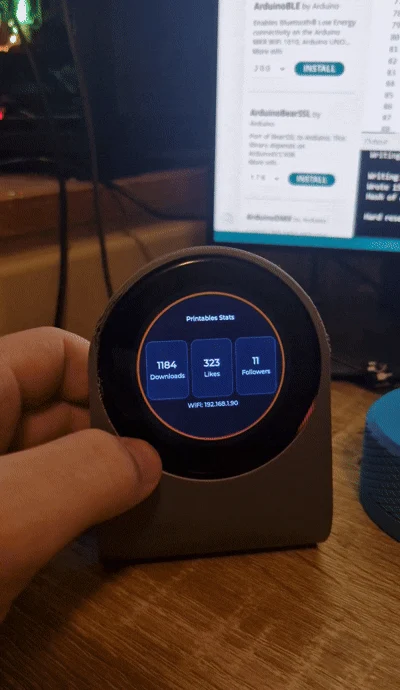

Превратите свой круглый сенсорный дисплей Waveshare ESP32-S3 с диагональю 2,1 дюйма в интерактивную панель статистики Printables с пользовательским интерфейсом смахивания, экраном часов и порталом настройки Wi-Fi при первой загрузке.

Особенности:

Статистика Live Printables:

Загрузки

Нравится

Последователи

Проведите по интерфейсу:

Проведите пальцем влево или вправо между часами и статистикой.

Проведите пальцем вниз от часов, чтобы открыть экран установки времени.

Настройка Captive Wi-Fi для упрощения подключения:

Устройство начинает настройку точки доступа при первой загрузке

Пользователи подключаются с телефона/ноутбука и вводят Wi-Fi + идентификатор пользователя.

Управление временем:

Автоматическое определение часового пояса из сети

Экран ручной настройки времени на устройстве

Аппаратное обеспечение

Waveshare ESP32-S3 2,1-дюймовый емкостный сенсорный круглый дисплей

USB для питани��

Настройка Arduino IDE

Установите Arduino IDE 2.x.

Установите пакет платы ESP32:

Открыть настройки

Добавьте этот URL-адрес дополнительного менеджера досок:

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Откройте диспетчер плат и установите ESP32 от Espressif Systems.

Выберите плату и порт в Инструментах:

Рекомендуемые настройки инструментов:

USB CDC при загрузке: включено

Частота процессора: 240 МГц (WiFi)

Размер флэш-памяти: 16 МБ.

Схема разделов: Огромное приложение (или любая большая схема приложения)

Скорость загрузки: 921600 (используйте 460800, если загрузка нестабильна)

Режим памяти из вашего меню:

Первая попытка: OPI 80 МГц

Если нестабильно или проблемы с загрузкой: QIO 80 МГц

Необходимые библиотеки

Установите их из диспетчера библиотек, если они отсутствуют:

ЛВГЛ

WiFiManager

(Другие зависимости включены в ядро ESP32 или файлы проекта.)

Инструкция по перепрошивке

Откройте эскиз проекта в Arduino IDE.

Проверьте настройки платы и инструментов выше.

Нажмите Загрузить

Откройте Serial Monitor по адресу 115200, если вам нужны журналы загрузки/отладки.

Настройка пользователя при первой загрузке

При первой загрузке устройство входит в режим настройки Wi-Fi.

Подключите телефон/ноутбук к точке доступа:

РаспечаткиСтатистика

Откройте браузер, чтобы: ввести IP-адрес на устройстве.

Введите:

Учетные данные домашнего Wi-Fi

Идентификатор пользователя печатных форм

Устройство подключается и начинает показывать статистику

Примечания для создателей

Этот проект задуман как многоразовая сборка сообщества.

Никакие личные учетные данные не должны быть жестко запрограммированы.

Тема и пользовательский интерфейс предварительно настроены для круглого дисплея с разрешением 480x480.

Надо отдать должное этому пользователю за оригинальную идею и более стильный дизайн.
