Держатель антенны Quadmula Siren F3 SMA

Антенна SMA и крепление антенны приемника для сирены Quadmula F3

Поскольку Quadmula поставляет только детали из ТПУ для крепления антенны TBS SMA, я решил спроектировать и протестировать свои собственные. Дополнительная деталь из ТПУ от Quadmula не подходит даже к самой тонкой антенне SMA, и для ее фиксации на креплении требуется Т-образная пластина.

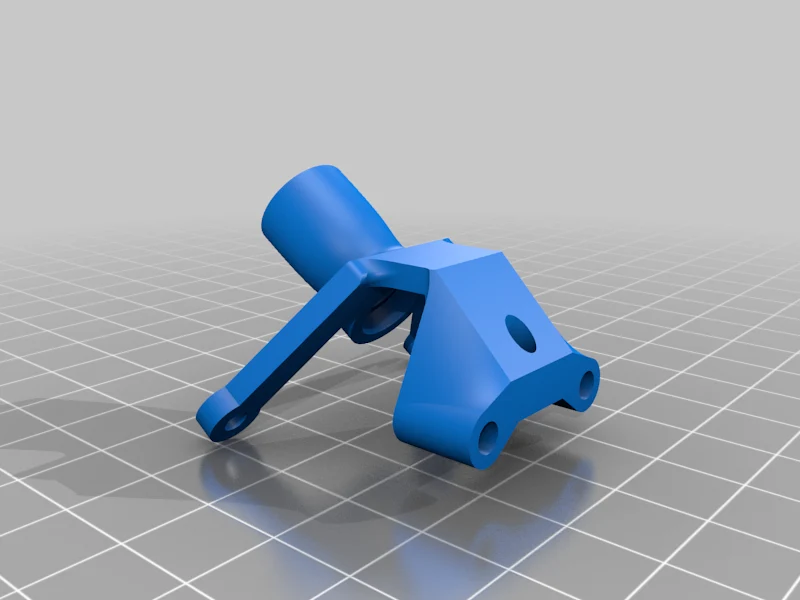

Благодаря этому креплению внутренний диаметр настроен так, чтобы надежно удерживать обычный разъем SMA.

Особенности дизайна:

Держатель антенны, который подходит для разъема SMA.
Т-образный держатель антенны приемника в комплекте.

* Рычаги стабилизации обеспечивают надежную и быструю установку при одновременном снижении веса.

На 60 % легче благодаря рычагам стабилизации.
Вес: 5 г, отлично подходит для сборок до 250 единиц.

Примечания

требуются некоторые навыки сборки
При создании прототипа конструкции я обнаружил, что использование паяльника для выплавления каналов для складывания рычагов работает отлично.
эта итерация решает проблему плавления рук

прочитайте «Как я это спроектировал», чтобы узнать, как закрепить Т-образную / Immortal T-антенну приемника.

Настройки печати

Бренд принтера: Creality

Принтер: Эндер 3

Рафты: не имеет значения

Поддерживает: Да

Разрешение: по умолчанию

Заполнение: 100%

Нить: ТПУ

Как я это разработал

Закрепление антенны приемника без застежек-молний

Я считаю, что при закреплении Т-образной приемной антенны Immortal T лучше всего выплавить канал по обе стороны от отверстия антенны с помощью паяльника (см. изображение). Затем вставьте Т-образную форму в отверстие и наклейте горизонтальный вал на каналы.

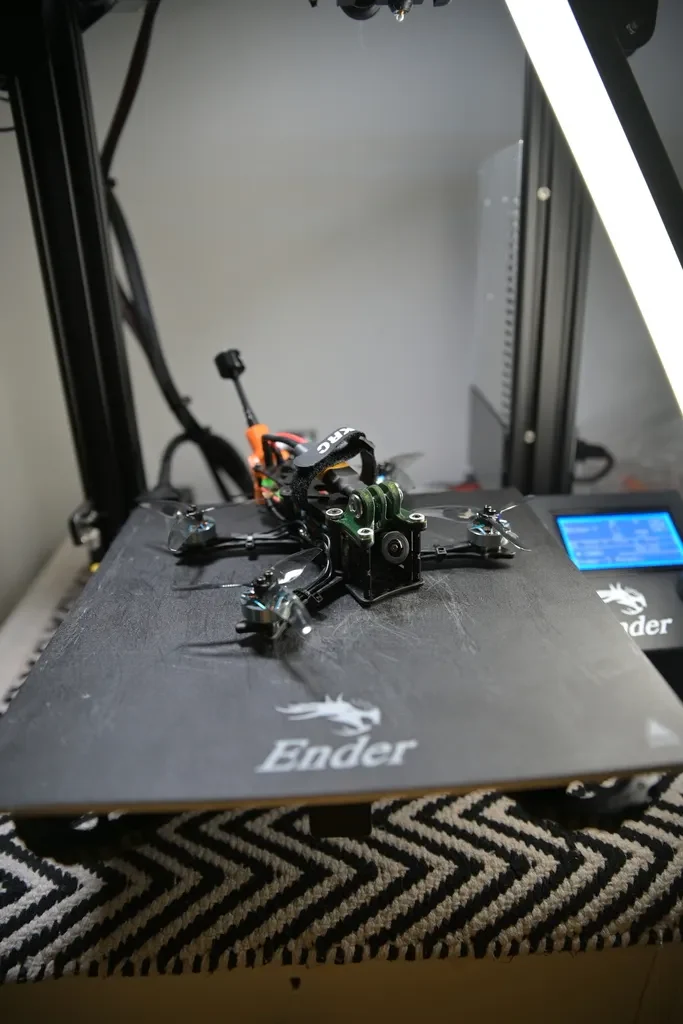

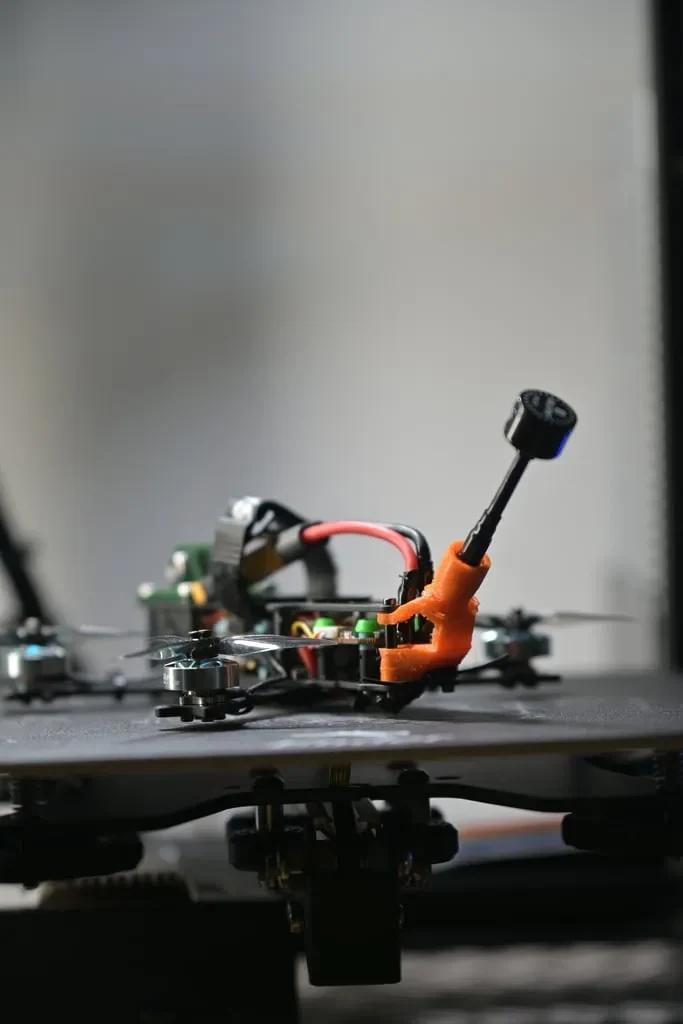

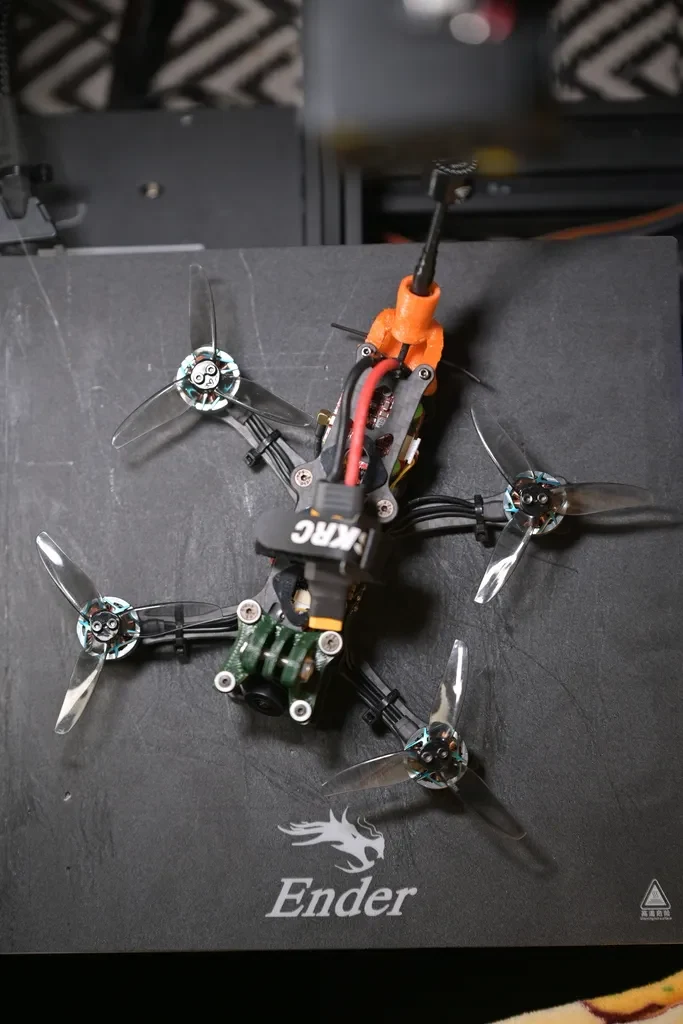

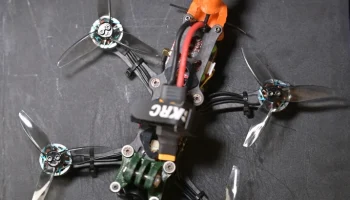

На фотографиях видно, что я прорезал отверстие внизу, делать это НЕ нужно. Это потому, что я разработал его только после того, как установил приемник на коптер. А антенну на приемнике я к тому времени уже уже термоусадил, так что разрез сделан только для того, чтобы антенна могла скользить в отверстии.
