Корпус встроенного контроллера ESP32 с ЧПУ FluidNC 6X......

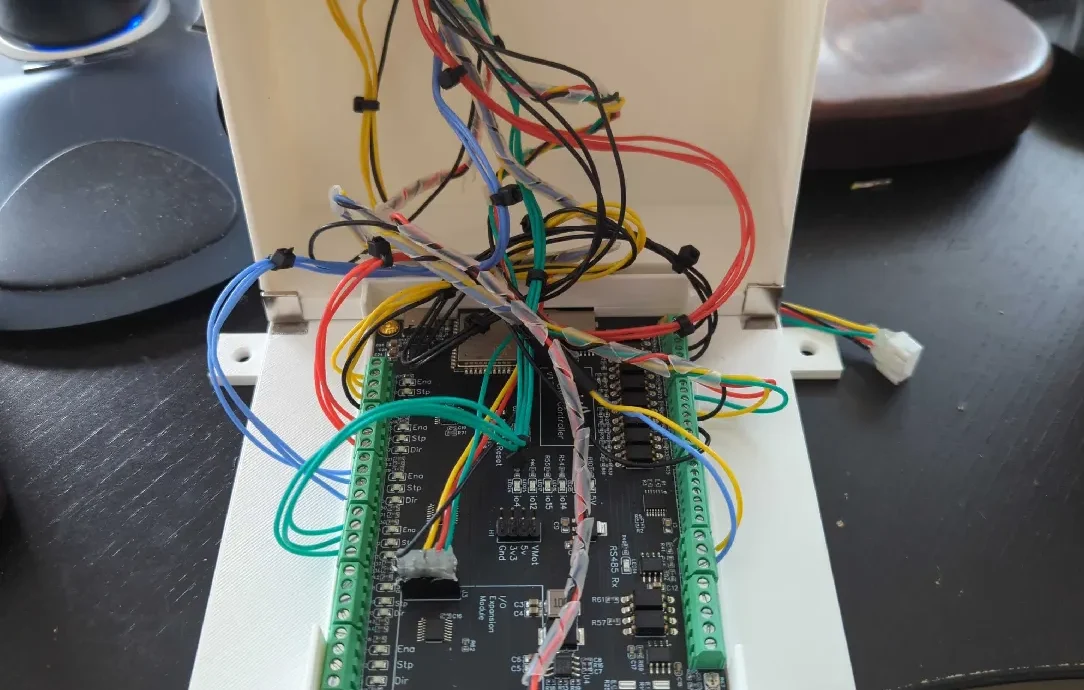

Дизайн корпуса контроллера ЧПУ Bart Dring 6X, который я сделал для собственного использования. Для упрощения замены контроллера я построил проводку на основе 26-контактного «авиационного» разъема, чтобы можно было просто вынуть один блок контроллера и вставить другой, не имея необходимости иметь дело со всей дополнительной проводкой.

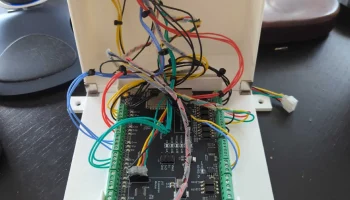

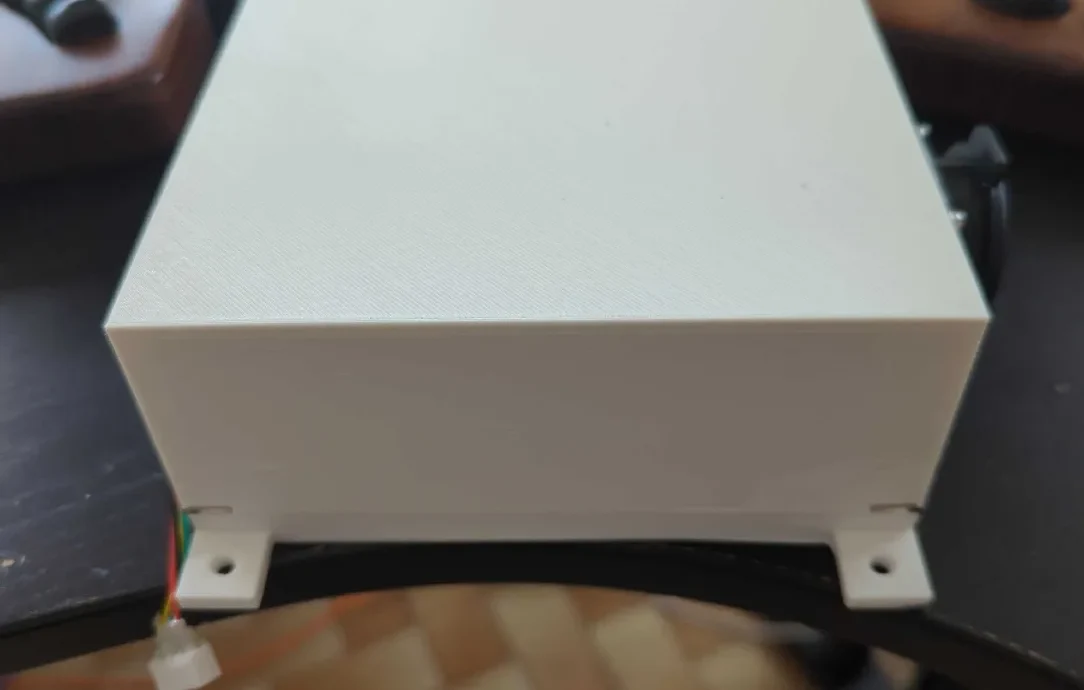

На станок прикручивается основание (у меня вся электроника прикручена к фанерному основанию толщиной 20 мм), а крышка с разъемом удерживается на месте магнитами как на крышке, так и на основании.

В основе используются прямоугольные магниты 5х10, которые вклеены во вставки. На крышке используются квадратные магниты 10х10 мм. Я вставил стальные установочные винты в отверстия под ними, чтобы удерживать их на месте, пока суперклей высыхает.

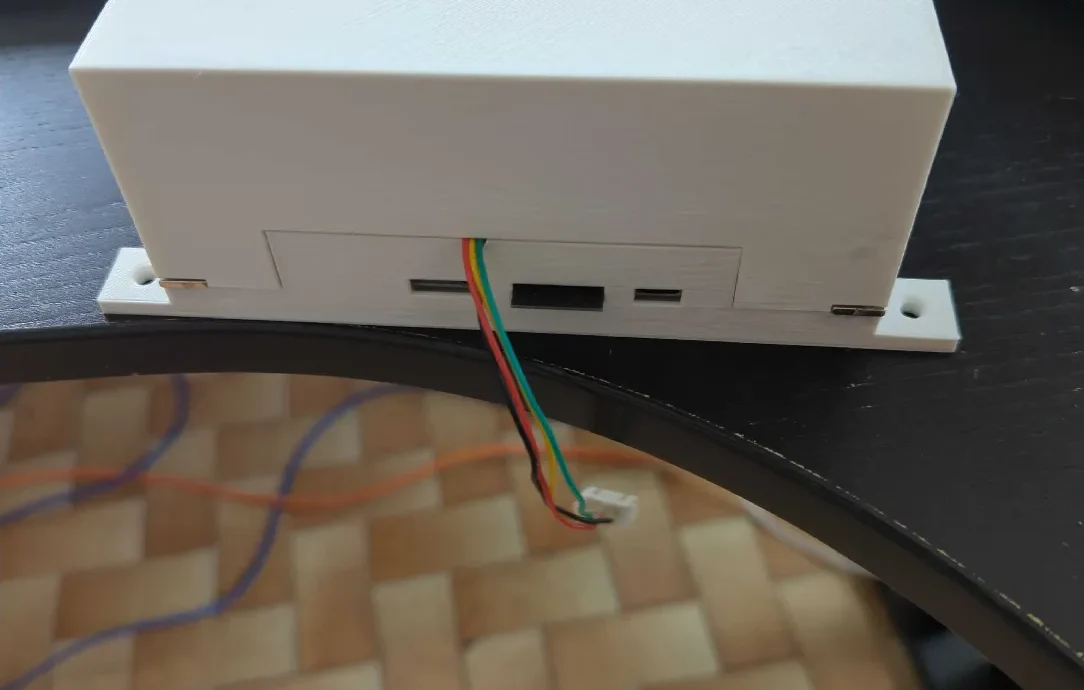

Здесь достаточно места для использования одного из дополнительных модулей, хотя я подключаю свой напрямую к разъему для подвески CYD.

Я напечатал оба из PLA, поскольку плата не выделяет значительной энергии или тепла, в основном это делается для защиты от пыли и предотвращения коротких замыканий.
