Коллекция Ultimate Armattan Rooster (R-XSR, TBS Crossfire...
Моя установка Арматтан, спроектирована, распечатана, протестирована, переработана и протестирована несколько раз :)

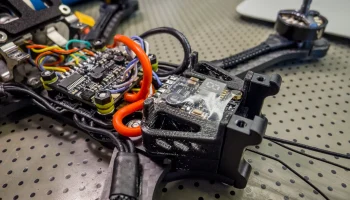

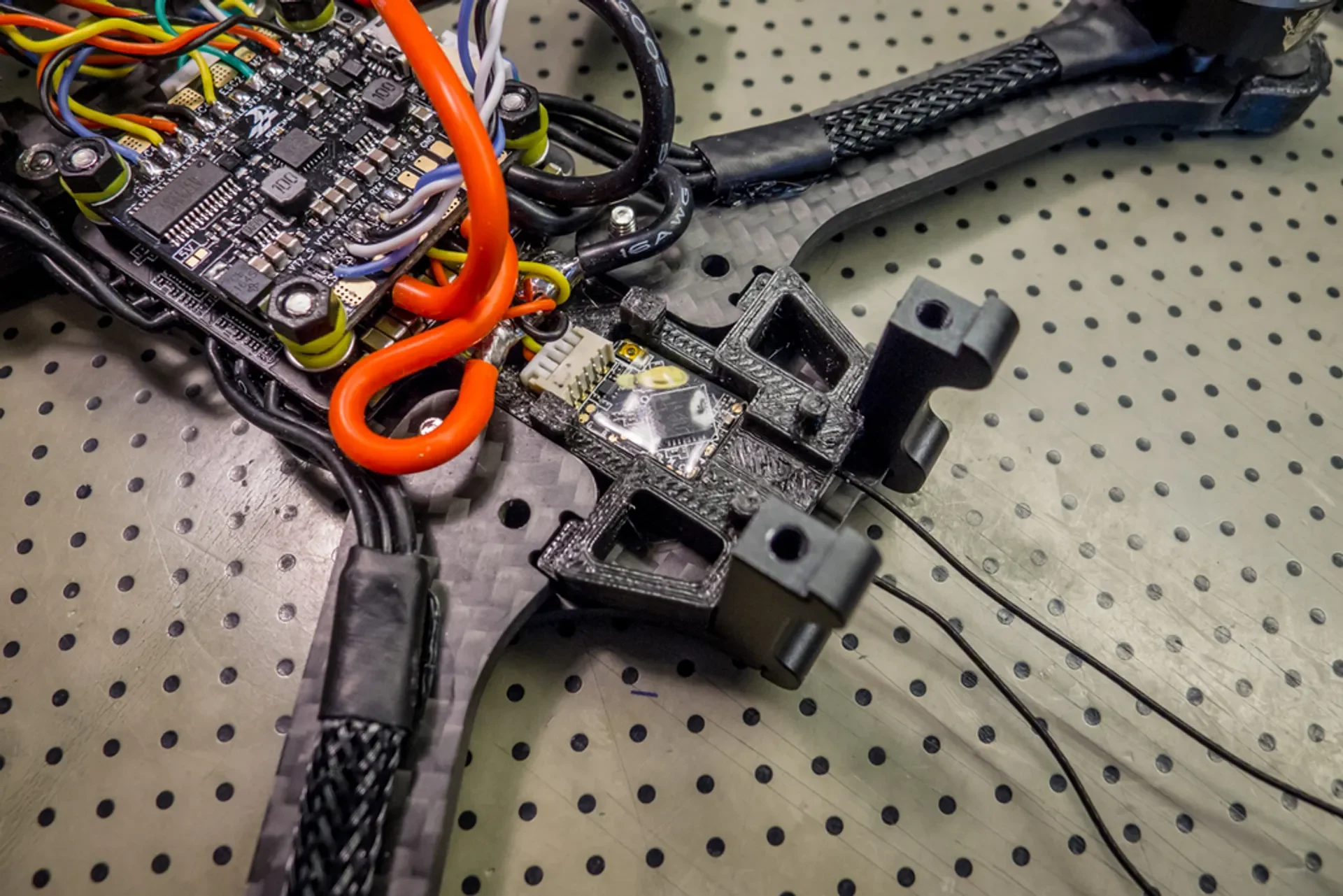

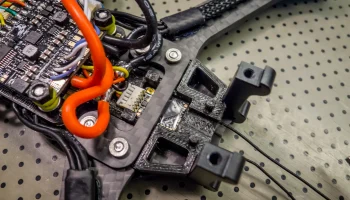

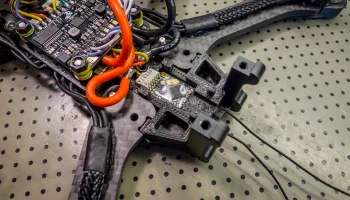

Крепление R-XSR представляет собой ремикс другой конструкции с некоторыми модификациями, подходящими для других деталей, которые я разработал. Это окончательный вариант, напечатан PLA, без подложки, заполнение 20%.

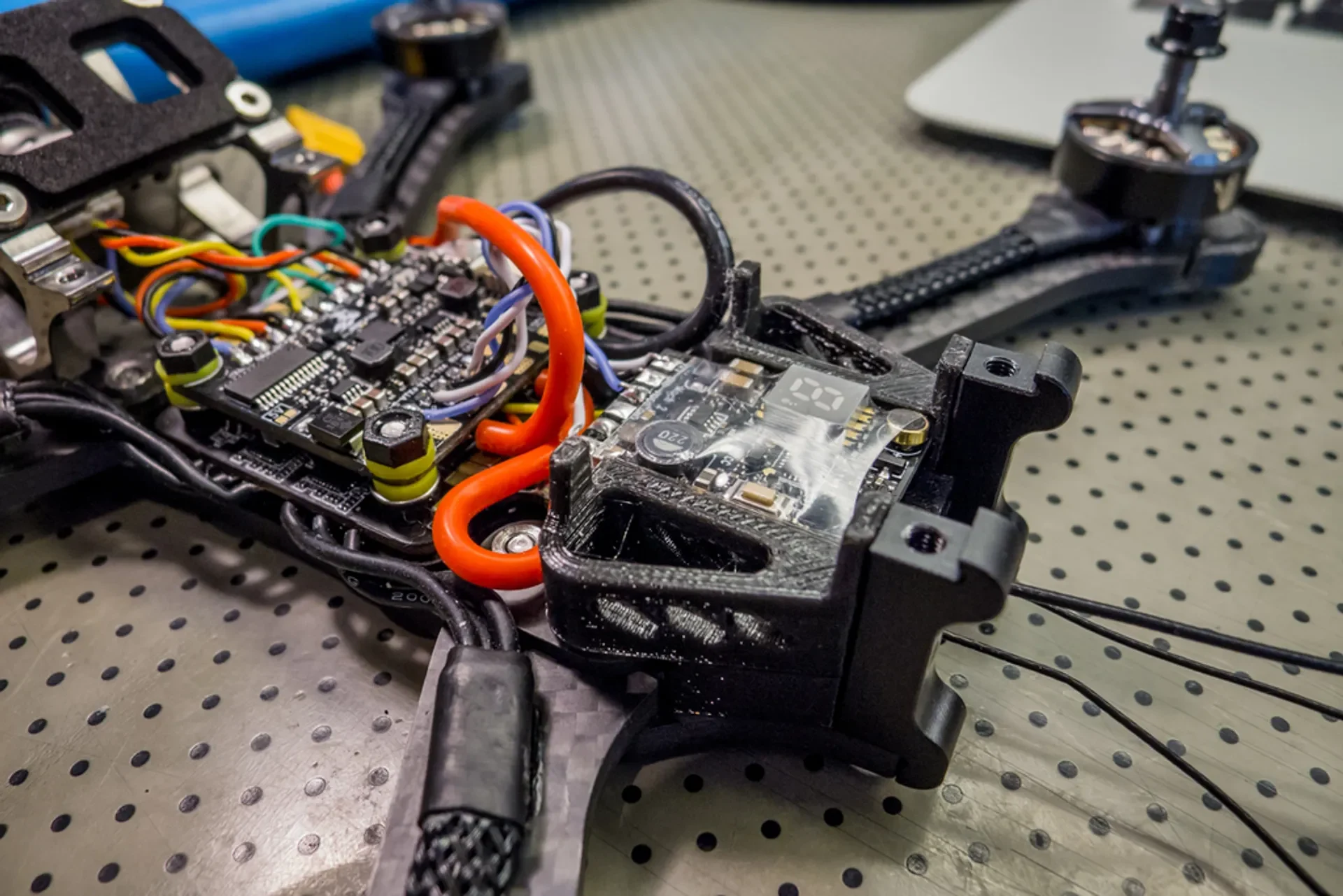

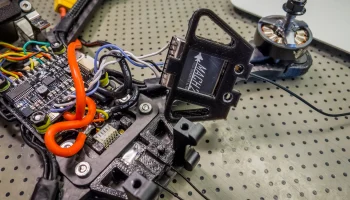

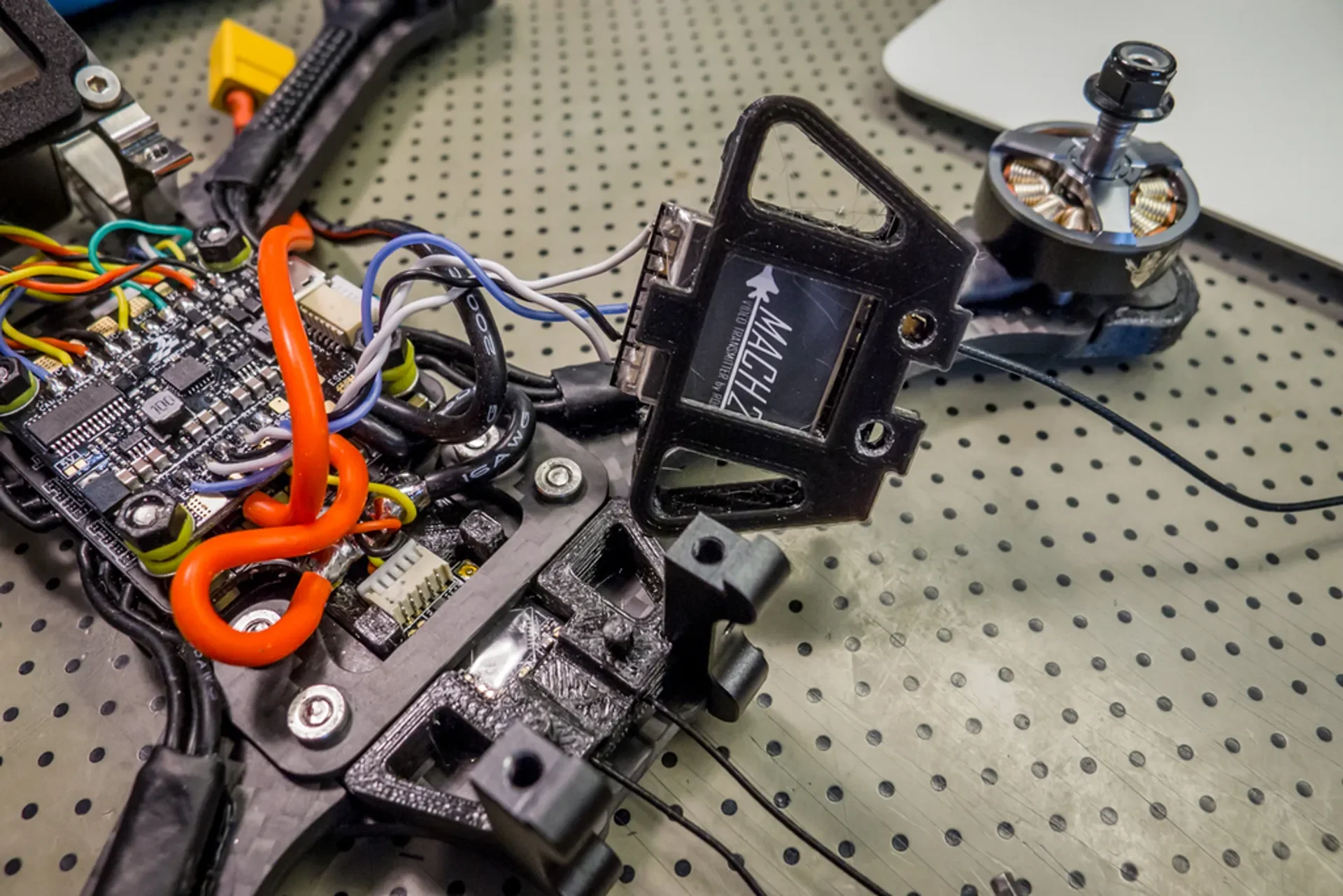

В качестве видеопередатчика я использую RDQ Mach 2, это очень хороший видеопередатчик, с микрофоном, хорошей производительностью и высокой выходной мощностью. Крепление RDQ Mach 2 устанавливается на крепление R-XSR, а видеопередатчик защелкивается внутри него. Это окончательный вариант, напечатан PLA, без подложки, заполнение 20%.

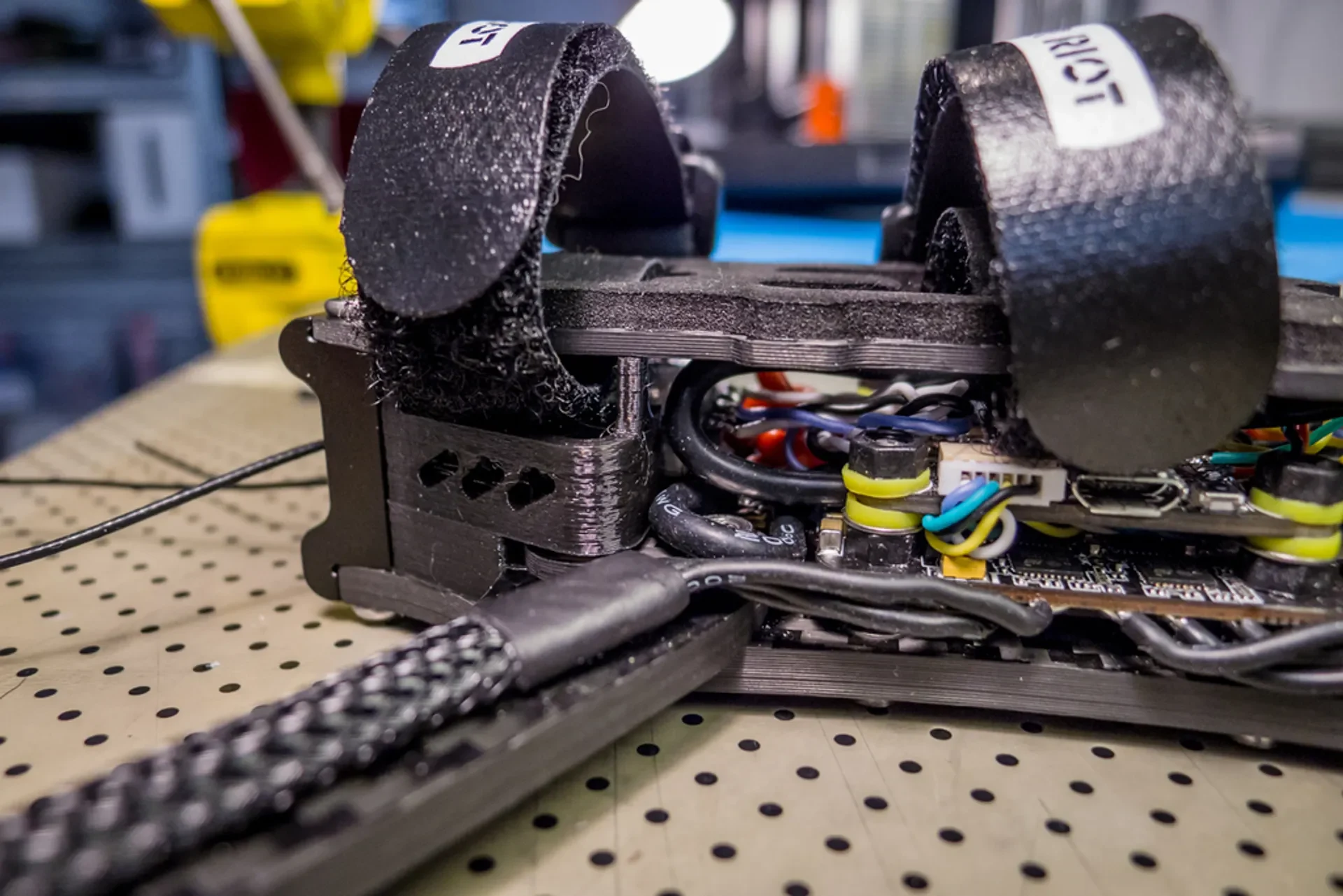

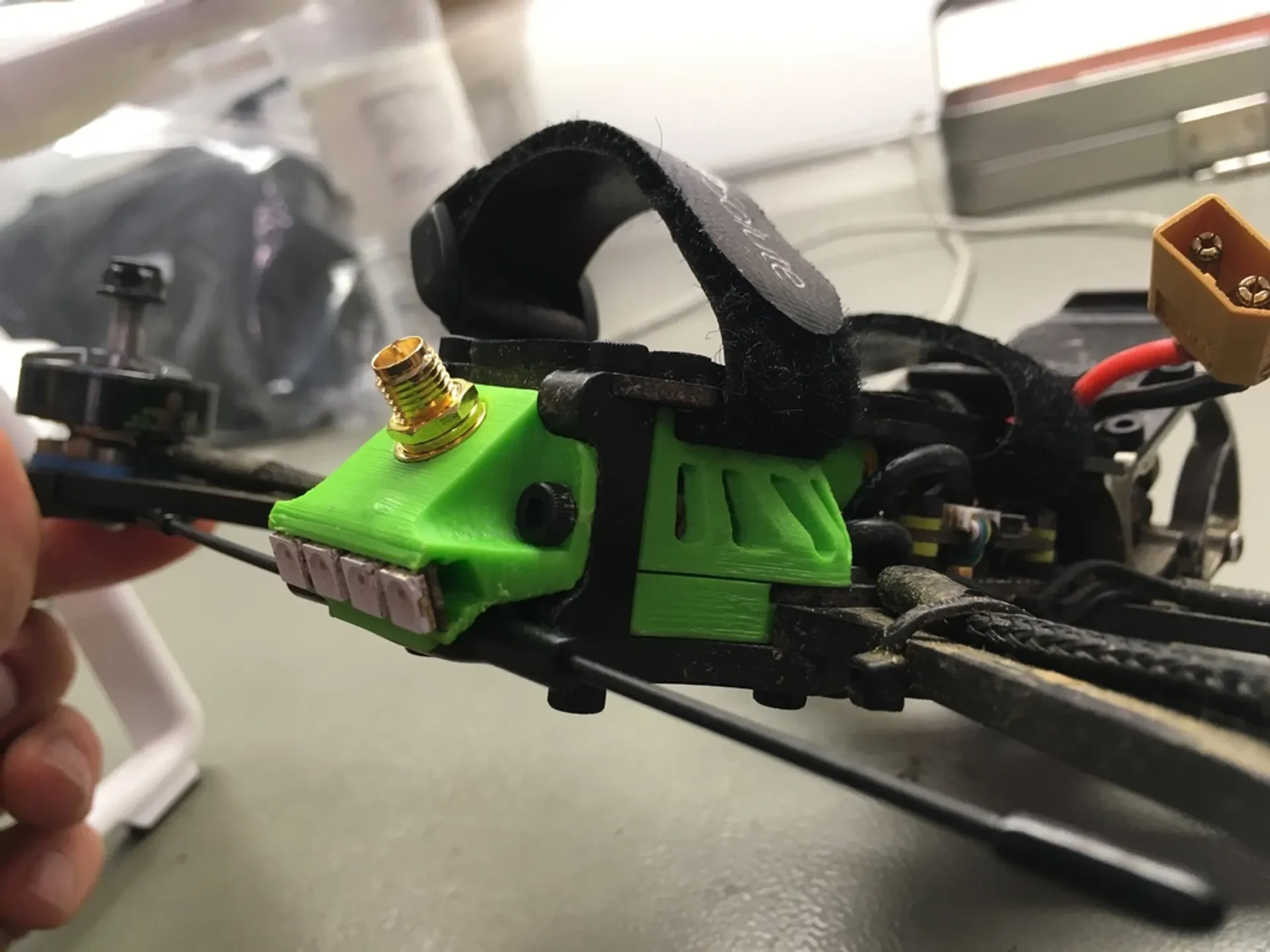

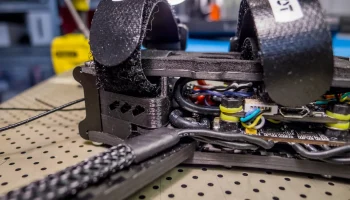

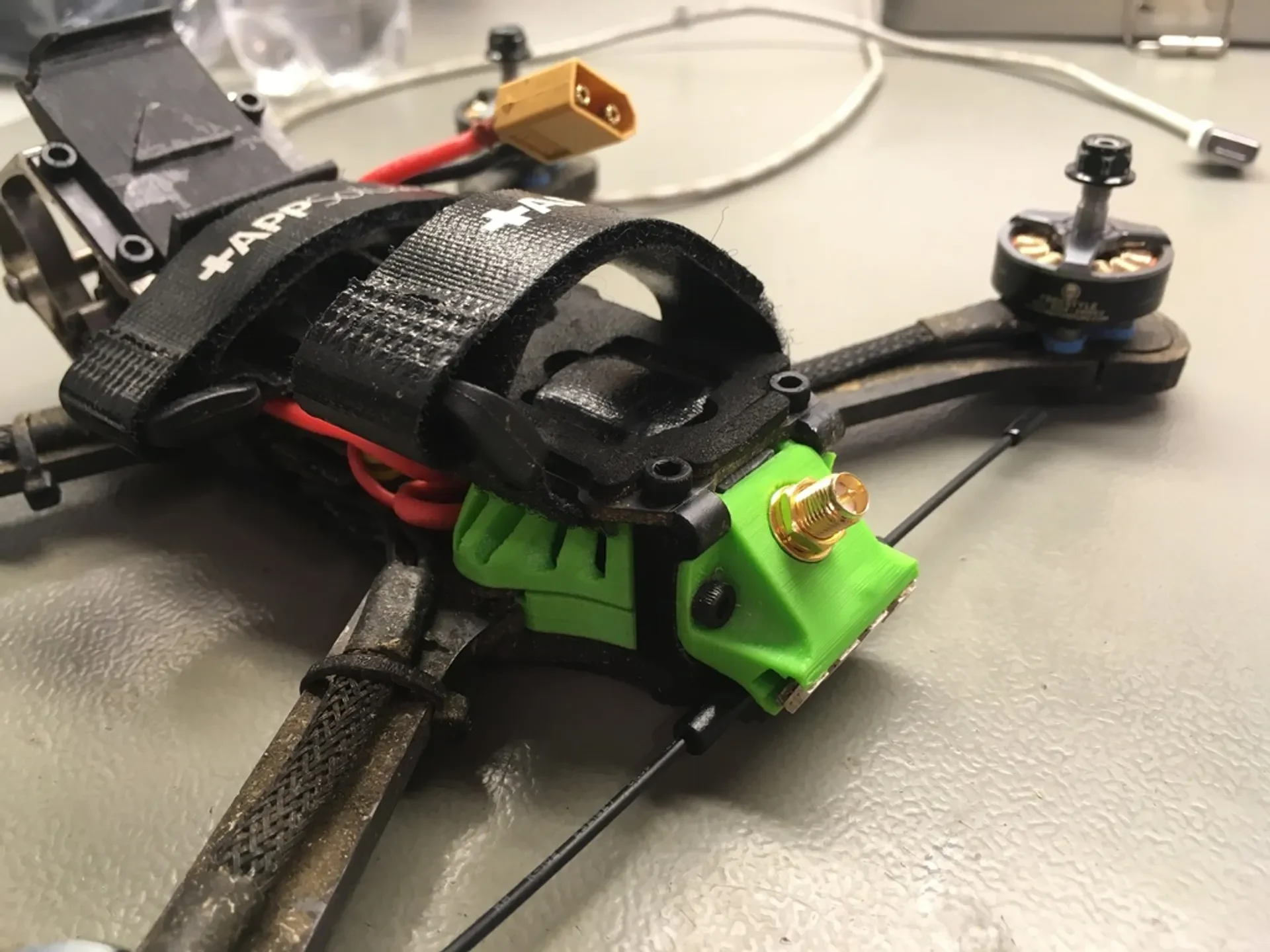

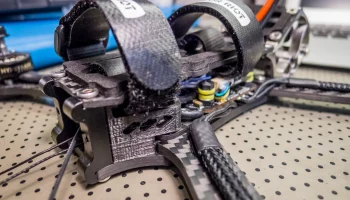

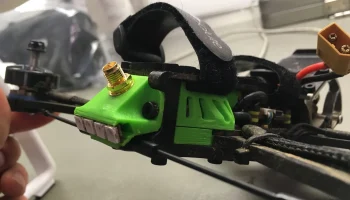

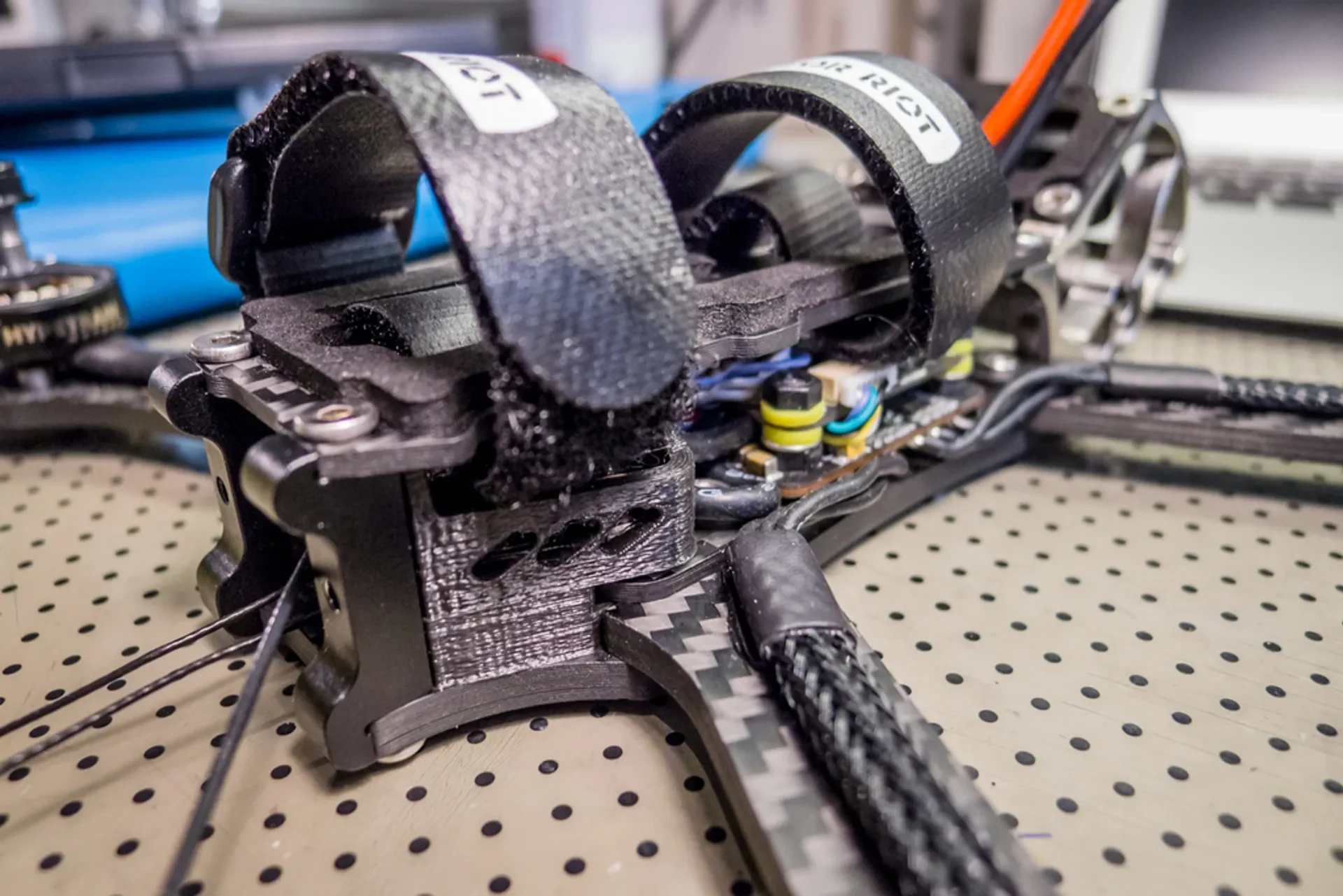

Крепление для антенны расположено на задней части коптера, имеет отверстие для антенны VTX, две антенны RX (90 градусов) и место для установки светодиодной ленты (Aurora RC, 25 x 6 мм). Это окончательный вариант, напечатан PLA, опора только на опорную пластину, заполнение 20%. Я напечатал его лицевой стороной вниз, чтобы отверстия для крепления были крепкими. Печатные опоры только с опорной плиты с PrusaControl. Держателю светодиода нужно немного подпилить, чтобы он идеально прилегал к светодиодной ленте.
Я разработал защитную пленку для Rotor Riot Runcam Swift 2, эта версия находится в стадии разработки.
Также я разработал зажим для проводов двигателя, который можно разместить на внутренних частях рычагов и закрепить провода двигателя. Версия в стадии разработки.
Скоро выложу фото готовых деталей. Если у вас есть вопросы, задайте их мне в комментариях!
ОБНОВЛЕНИЕ 2018.08.22. — Добавлено мягкое крепление двигателя Hypetrain 2306.
Распечатайте мягкую обложку из гибкой нити, 100% заполнение.
ОБНОВЛЕНИЕ 2018.08.22. — Добавлен гибкий держатель GoPro Session 5.
Распечатайте держатель GoPro из гибкой нити, 100% заполнения и диагонального заполнения, если это возможно (можно установить в Simplify3D).
ОБНОВЛЕНИЕ 26.09.2018. — Наконец-то добавлено модифицированное крепление RX, которое поддерживает как FrSky R-XSR, так и наноприемник Crossfire! Я загружу его фотографии позже.

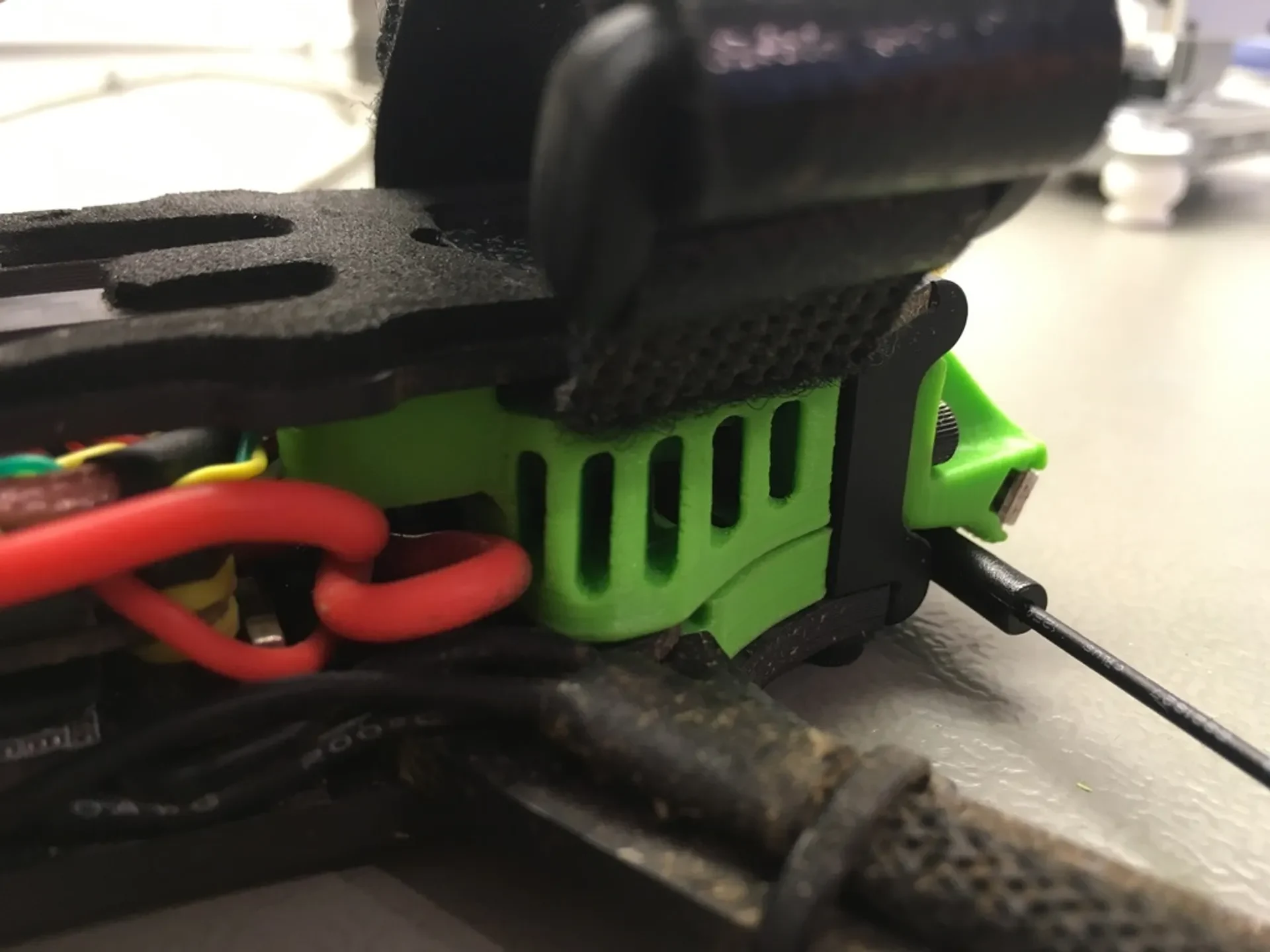

ОБНОВЛЕНИЕ 26.09.2018. — Добавлен новый компонент: крепление AKK X2 Ultimate VTX. Видеопередатчик может быть оснащен радиатором или без него. Он удерживает их обоих очень надежно, а также хорошо вентилирует. Через него имеется несколько коробов для проводки. Для видеопередатчика требуется антенный вывод MMCX под углом 90 градусов, поскольку стандартная антенна не подходит. Я загружу его фотографии позже.
Печатал PLA и ABS, высота слоя 0,2мм, заполнение 20%. Я разместил на вертикальной задней стороне минимальные опоры (используйте Simplify3D для настройки опор). Нет необходимости устанавливать опоры в вентиляционные отверстия.
ОБНОВЛЕНИЕ 26.09.2018. — Добавлены две версии держателя антенны TBS Immortal T для наноприемника Crossfire, антенна VTX и светодиодная лента. Я загружу его фотографии позже.
Печатал PLA и ABS, высота слоя 0,2мм, заполнение 20%. Я разместил на вертикальной задней стороне минимальные опоры (используйте Simplify3D для настройки опор).
Планы на будущее: я планирую использовать, тестировать, ломать, совершенствовать, воссоздавать эти конструкции и, надеюсь, будет создана окончательная установка Armattan Rooster. Я также тестирую различные крепления GoPro Session, чтобы наконец добиться крепления камеры без желе. У меня есть Armattan Chameleon Ti, и я планирую создать для него все это.
Если вам нравятся мои дизайны и вы регулярно их используете, рассмотрите небольшое пожертвование :) Обещаю, что буду обновлять эти модели, чтобы они становились все лучше и лучше.
Обратная связь важна!
Я провожу бесчисленные часы, совершенствуя и тестируя свои проекты, и мне тоже хотелось бы услышать ваши отзывы. Если вам нравятся мои работы, буду благодарен за лайк или комментарий. Пожалуйста, опубликуйте фотографию, если вы распечатаете это.
