Платы и антенна CubeSat

Электроника

Источник:

www.printables.com

Это коллекция плат для концепции CubeSat высотой 1U, которая была подготовлена по итогам моего модульного задания на аспирантуре по космическим наукам в Открытом университете. Три конструкции основаны на коммерческих готовых устройствах, хотя я не рисовал все компоненты, поскольку целью было просто проверить сборку и упаковку.

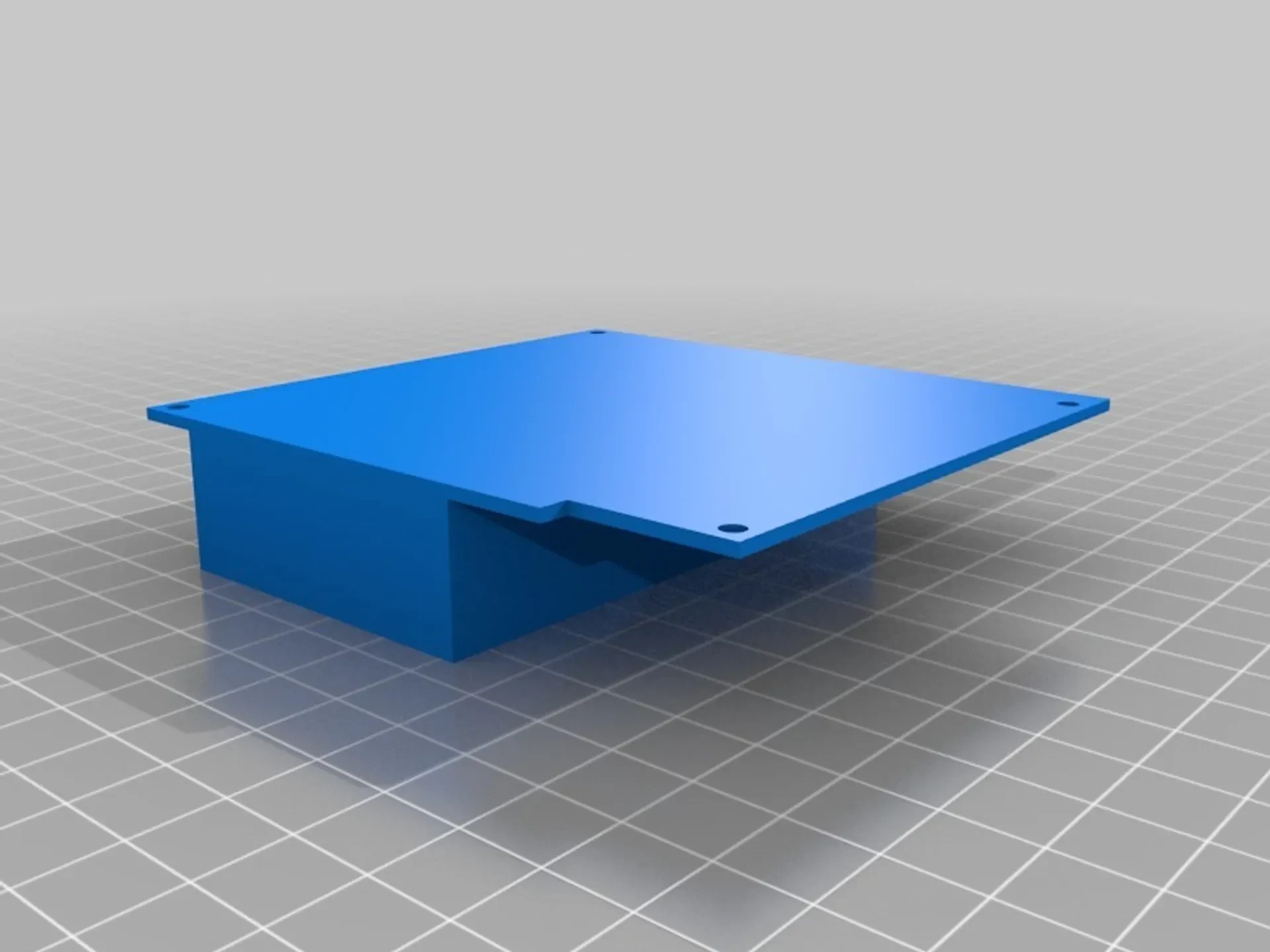

«NANoLink S-band» основан на плате приемопередатчика S-диапазона NANOlink SDR https://www.skylabs.si/portfolio-item/nanolink-s-band-communication-subsystem/

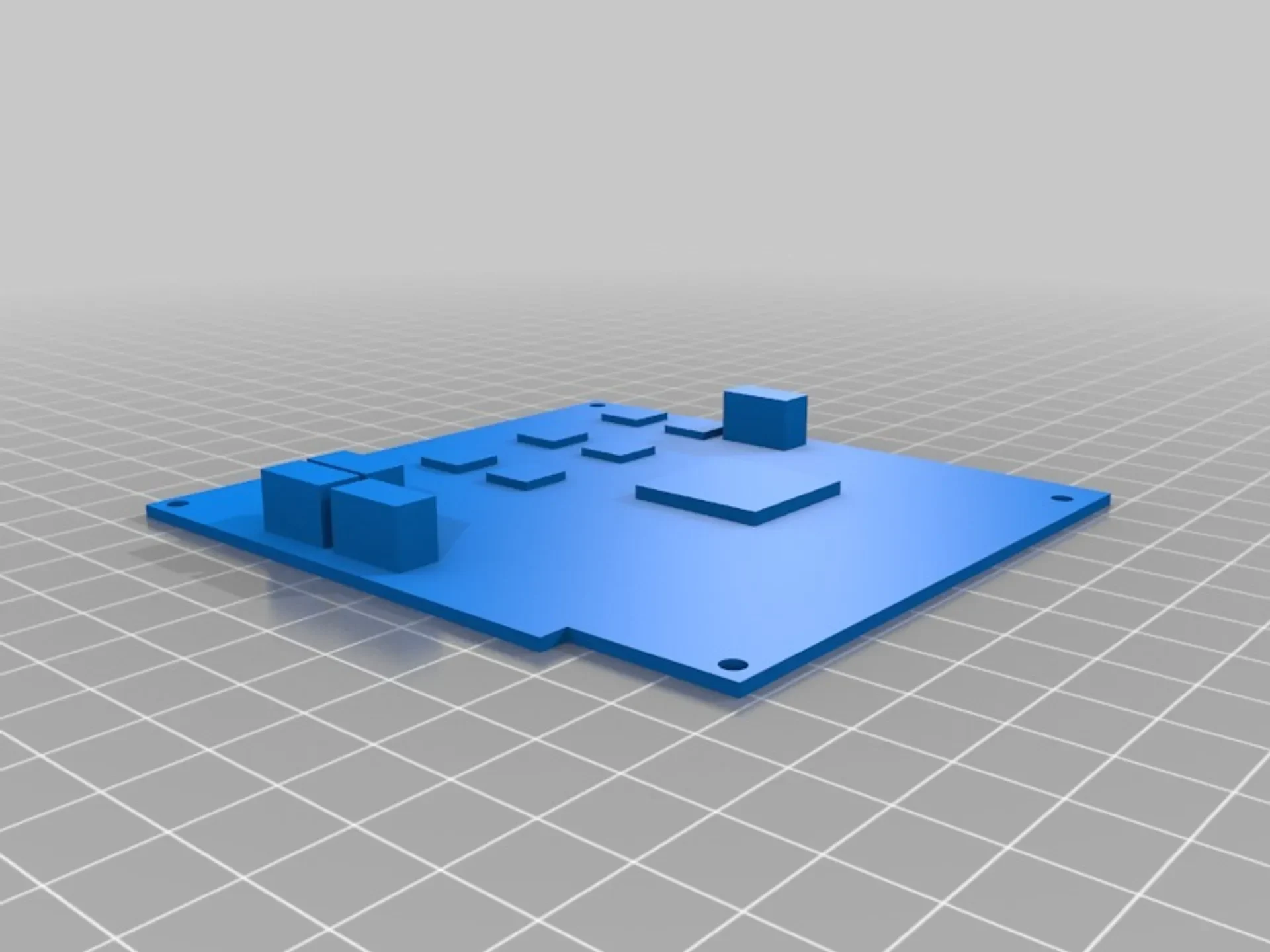

«NANOobc-1» создан на основе отказоустойчивого бортового компьютера NANOobc https://www.skylabs.si/portfolio-item/nanobc/

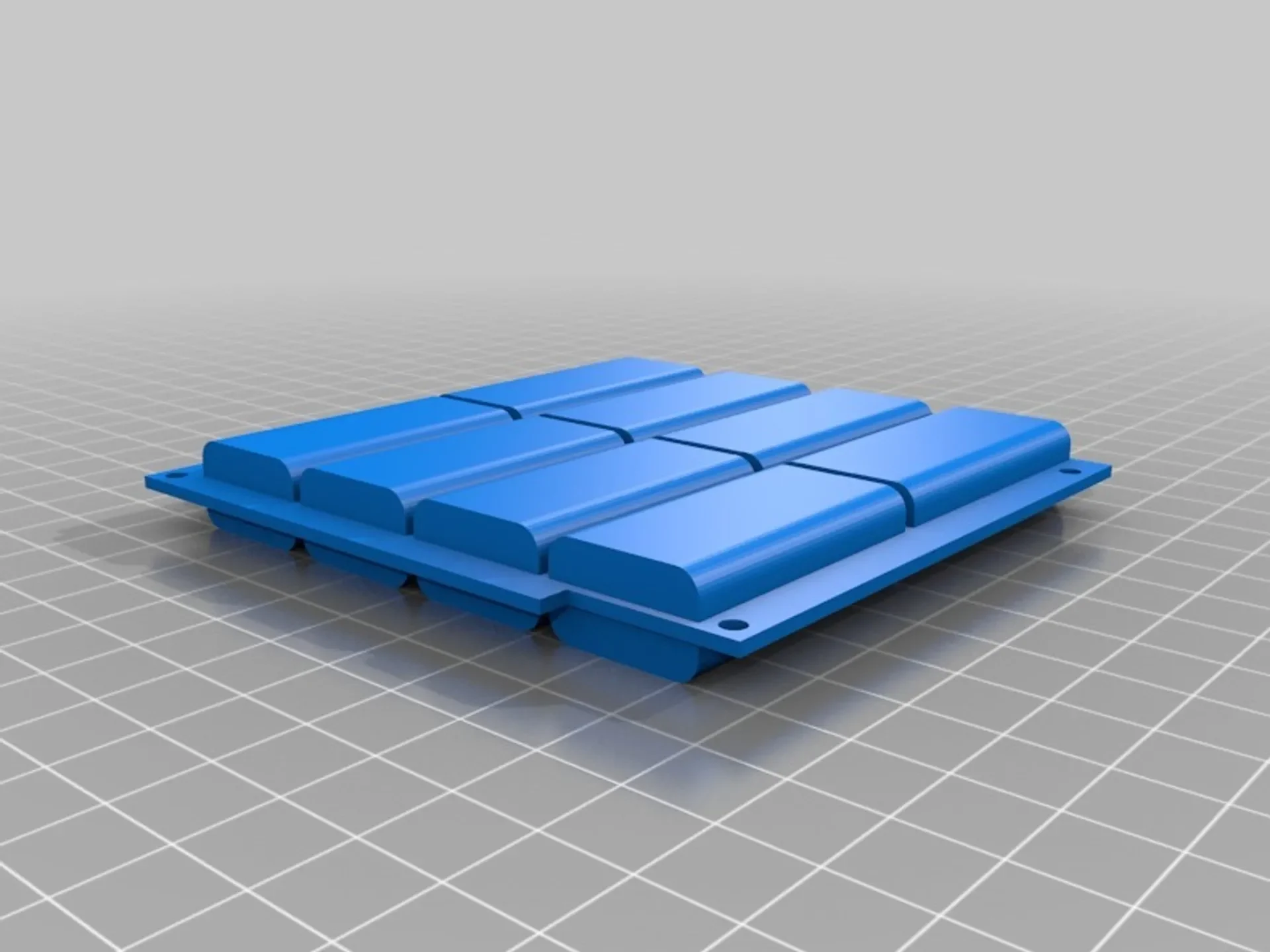

«Отдельная батарея» основана на двухстороннем аккумуляторном блоке BAOx с высокой плотностью энергии https://www.cubesatshop.com/product/ba0x-high-energy-density-battery-array/

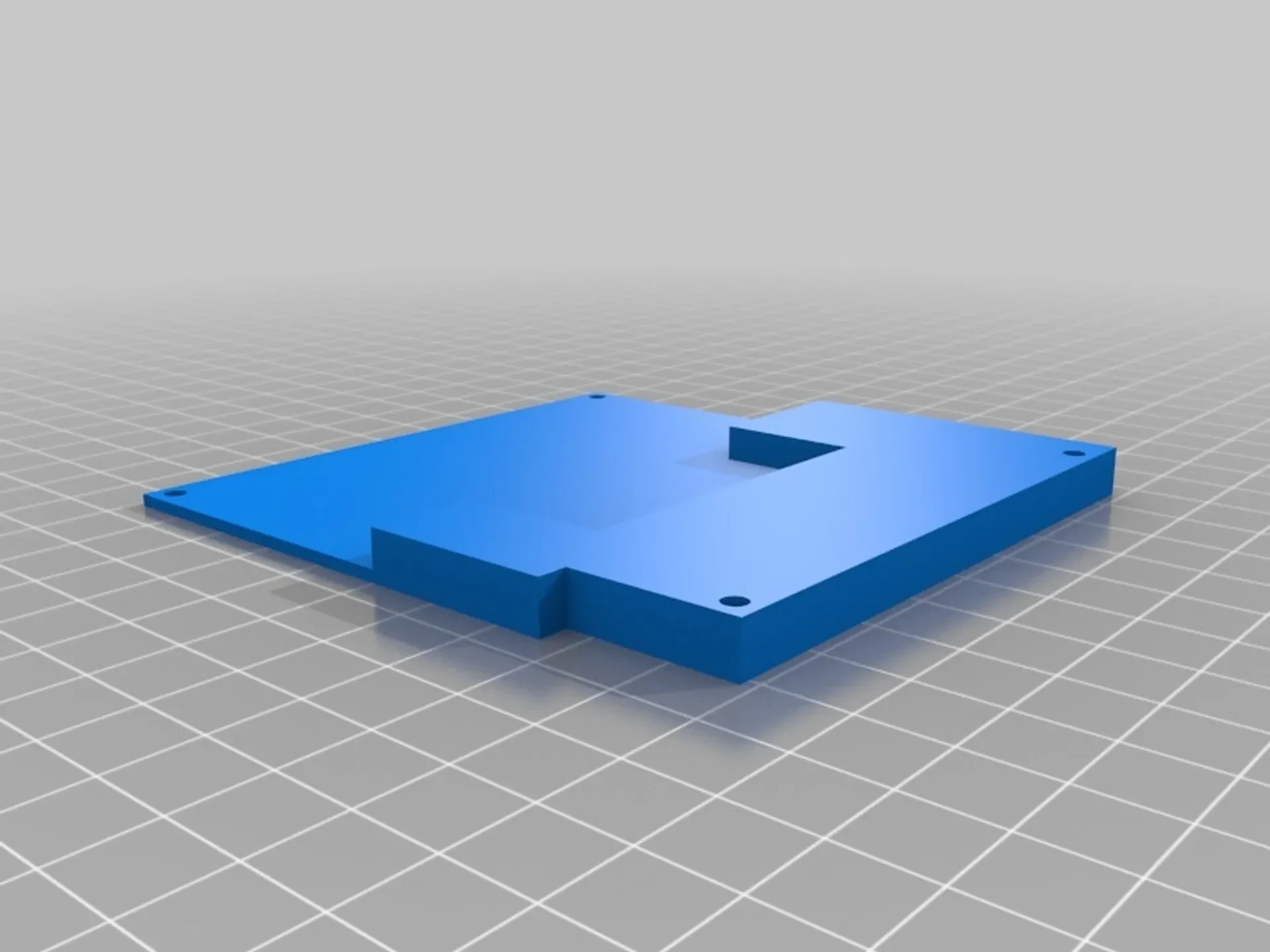

«Датчики полезной нагрузки» — это сделанная на заказ плата с 5 небольшими сенсорными чипами и инерциальным навигационным блоком MASIMU01 http://www.micro-a.net/imu-tmpl.html.

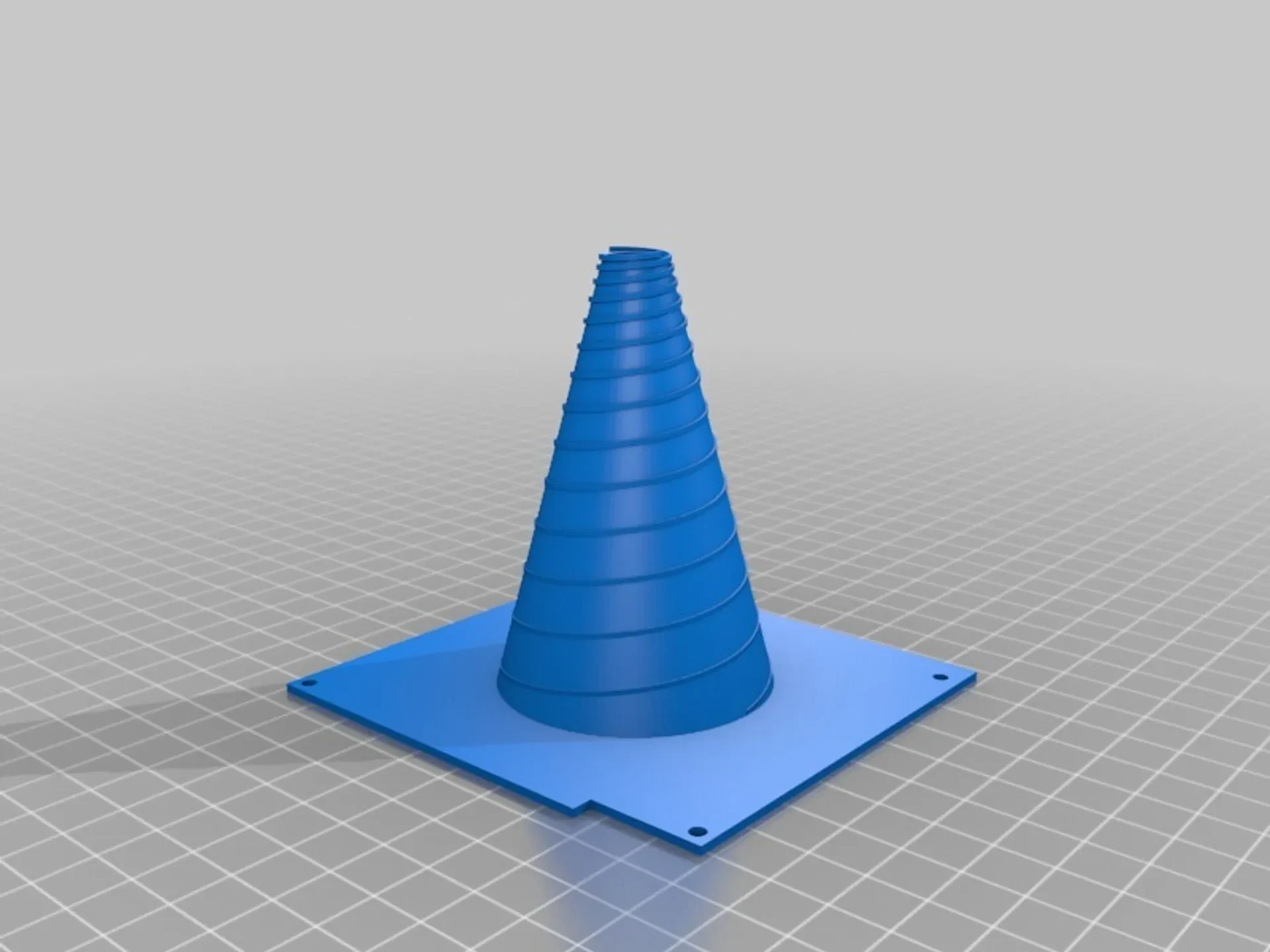

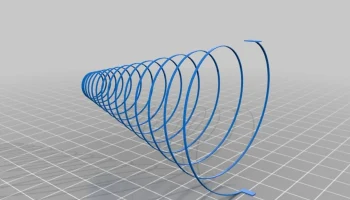

«Антенный блок» и «Коническая антенна» представляют собой коническую спиральную антенну X-диапазона, основанную на конструкциях, описанных в статье Эрнеста. Высота и диаметр правильные, но расстояние между катушками произвольное.

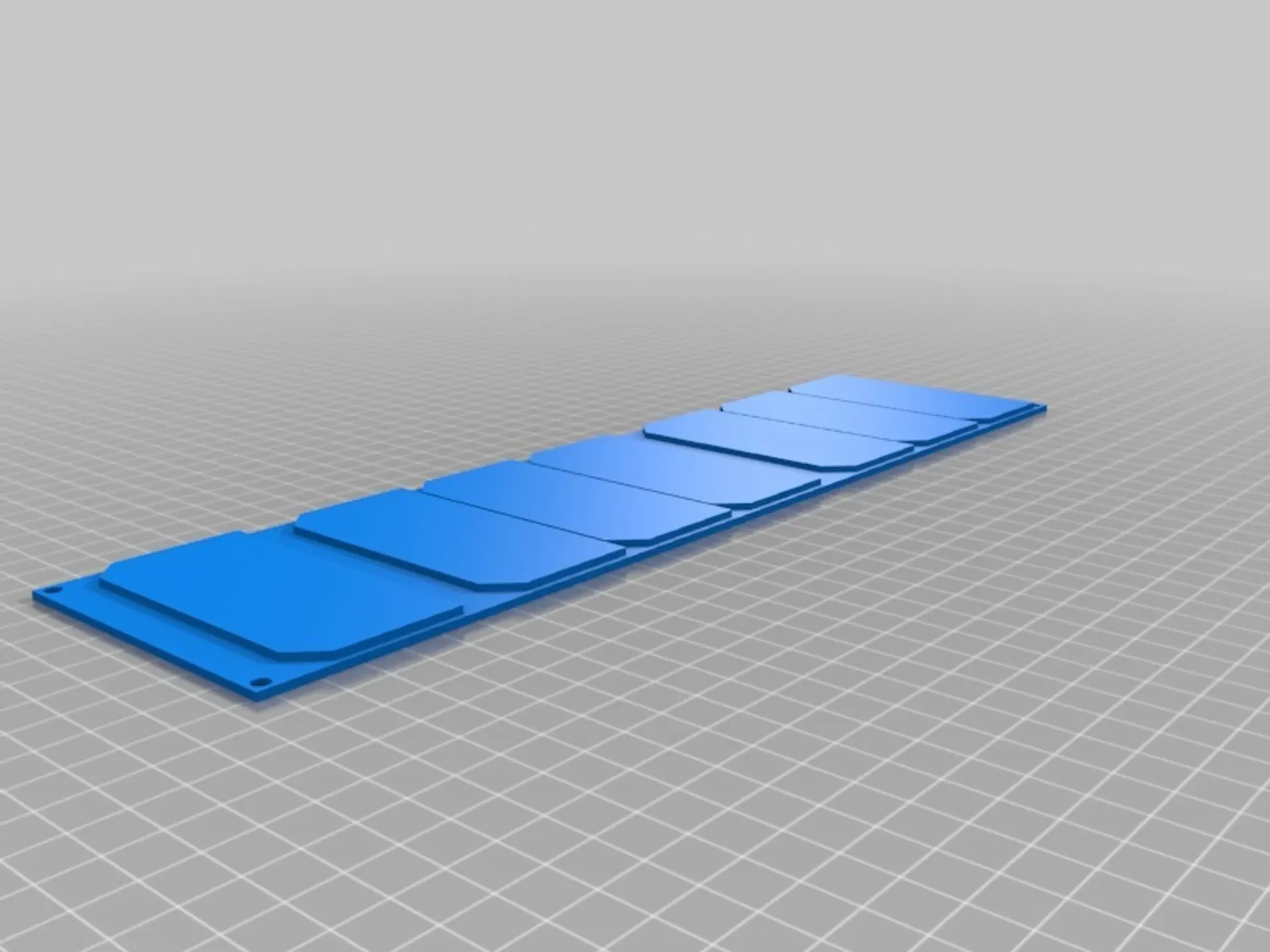

«Солнечные панели 3U» — это простая модель системы солнечных батарей для другой концепции спутника.

Эрнест А.Дж., Тоук Ю., Константин Дж. и Христодулу К.Г. (2015) «Конструкция развертываемой спиральной антенны с коническим бревном с нижним питанием для кубсат», IEEE Transactions on Antennas and Propagation, vol. 63, нет. 1, стр. 41-47.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2.5

Плоты:

Не имеет значения

Поддерживает:

Да

Примечания:

Все предметы были напечатаны из PLA без каких-либо подставок (кроме платы аккумулятора) с изменением цвета нити вручную. Для модели голой антенны потребуются разборные опоры, поэтому файл сборки антенны имеет дополнительный ложный конический центр.

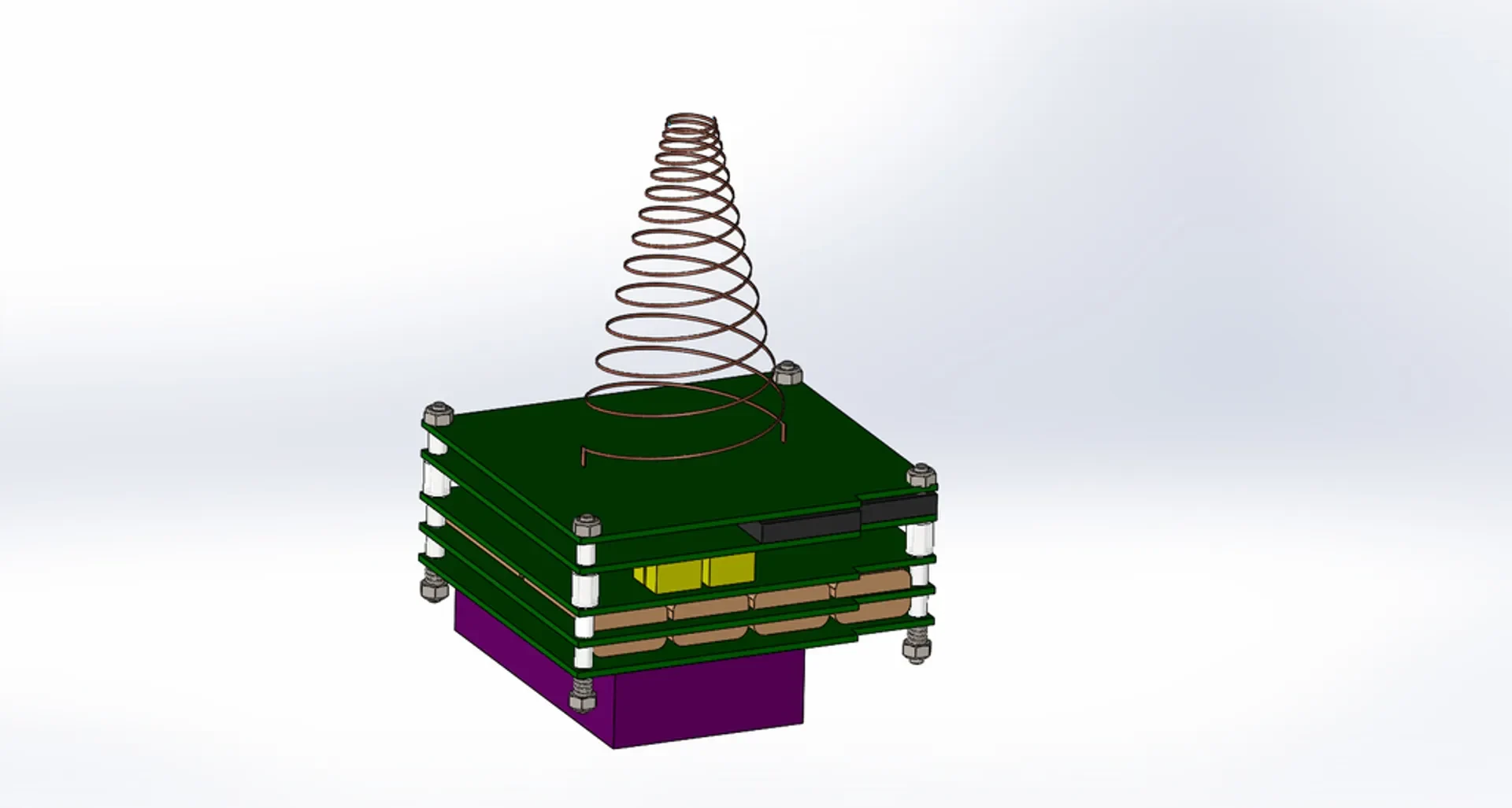

Платы собираются с помощью болтов M3x40 и прокладок диаметром 9, 6 или 1 мм.

Платы не имеют всех компонентов и межсоединений, которых достаточно для проверки упаковки.
