Рефлекторная антенна Wi-Fi

Wi-Fi-роутер находится в одном конце квартиры. Офис находится на другой стороне. Поскольку коронавирус сделал нас всех WFH, пришло время улучшить беспроводное соединение с помощью отражателя, который был не таким уродливым, как мой предыдущий картонный угловой отражатель (но и не таким производительным), как он.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Да

Поддерживает:

Не имеет значения

Разрешение:

0,3 мм

Заполнение:

5%

Нить: Октава ABS, черная

Примечания:

Плот, если делать из АБС.

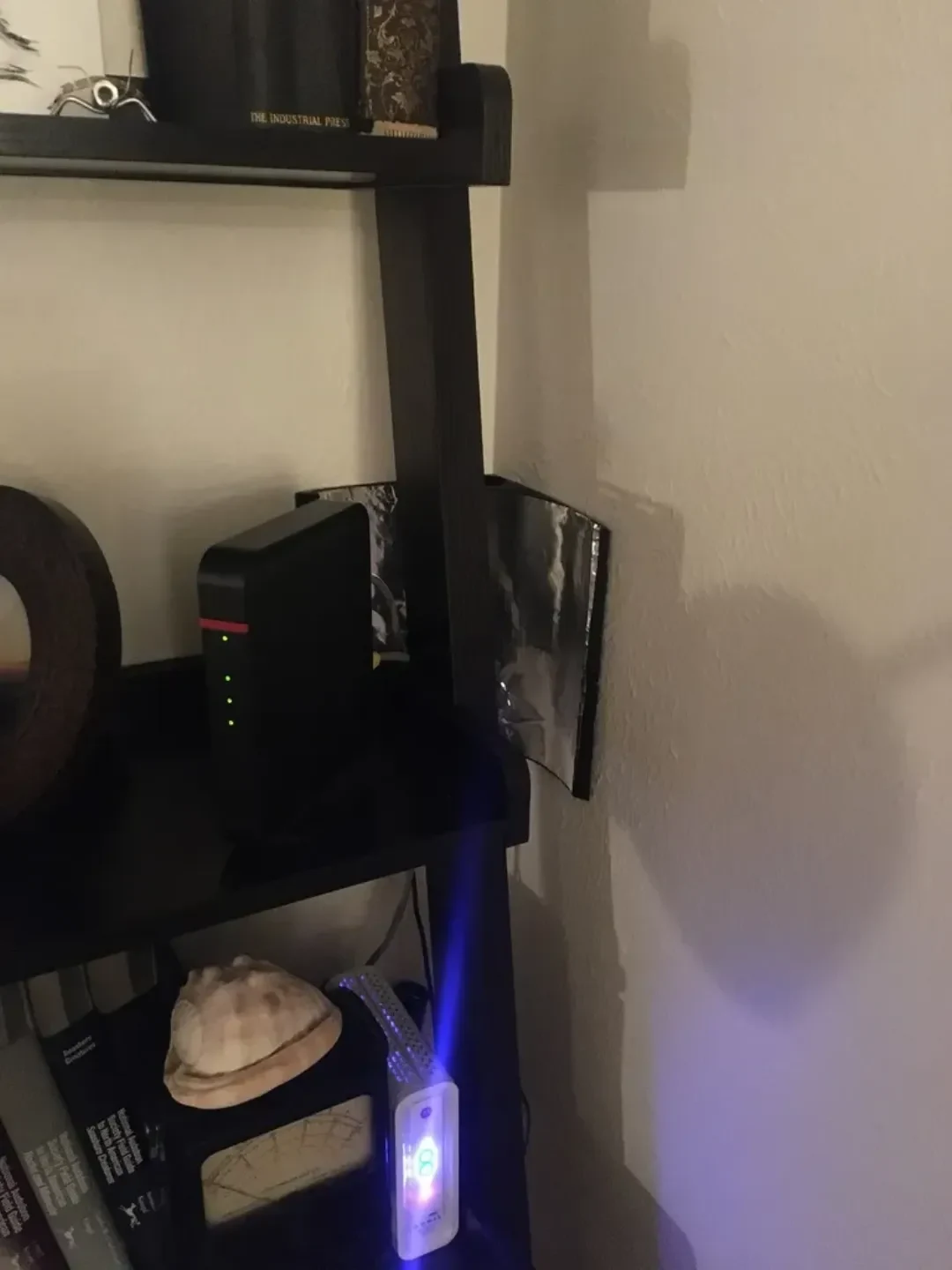

Распечатайте и покройте внутреннюю изогнутую грань металлом. Я использовал алюминиевую ленту. Поместите его за беспроводным маршрутизатором, если он находится в углу, и это улучшит качество сигнала. Масштабируйте по мере необходимости. Был сделан вырез для книжной полки. Я сделал его слишком высоким, поэтому отражатель расположен немного низко относительно маршрутизатора, но он выполняет свою работу, не будучи слишком навязчивым.
Пост-печать

Сделайте это антенной

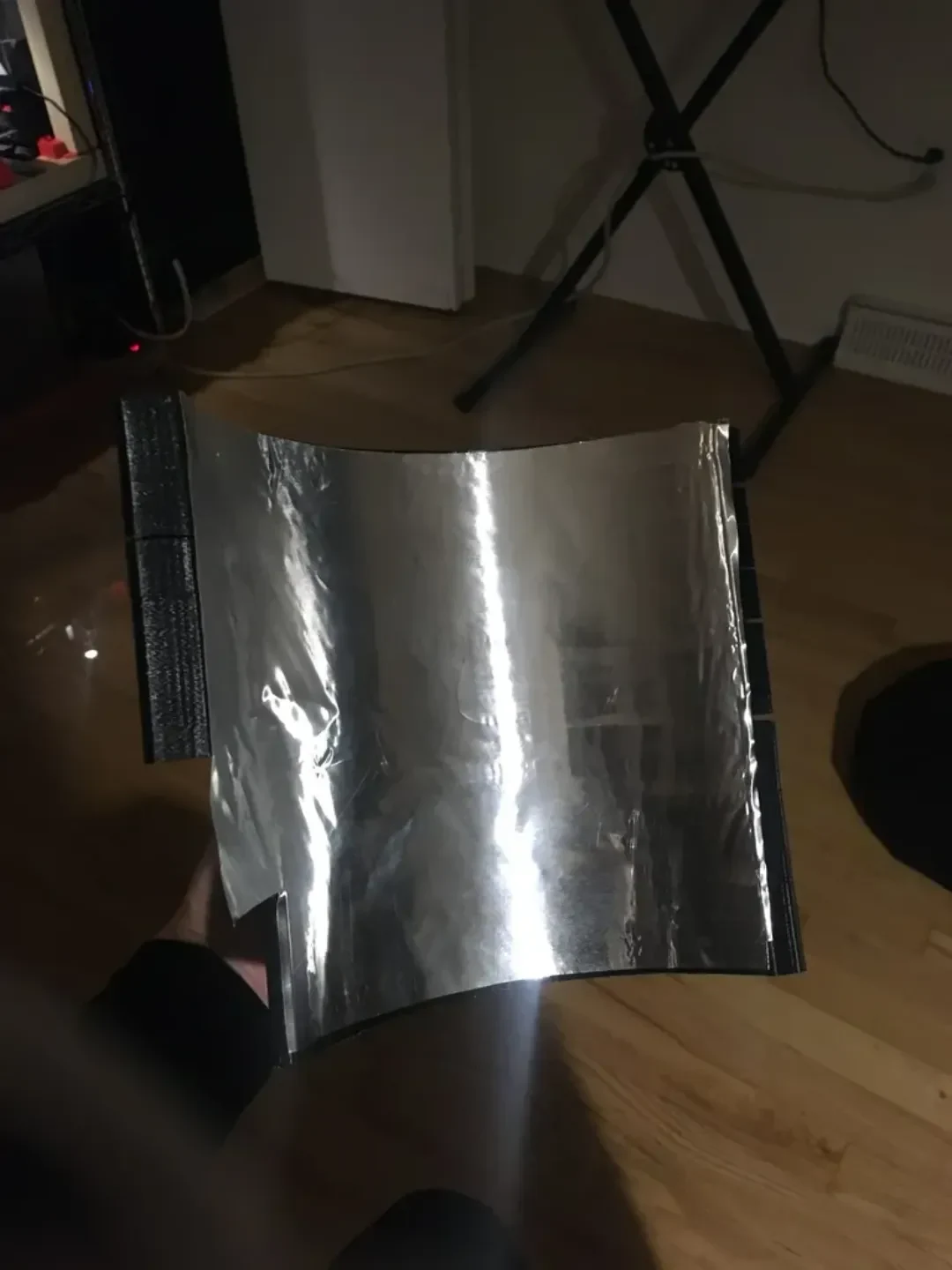

Добавьте металл на изогнутую грань. Алюминиевая лента, алюминиевая фольга и лента, все токопроводящее. Используйте командные полоски или что-то еще, чтобы прикрепить к углу.

Как я это разработал

Использовался OpenSCAD, файл прилагается.

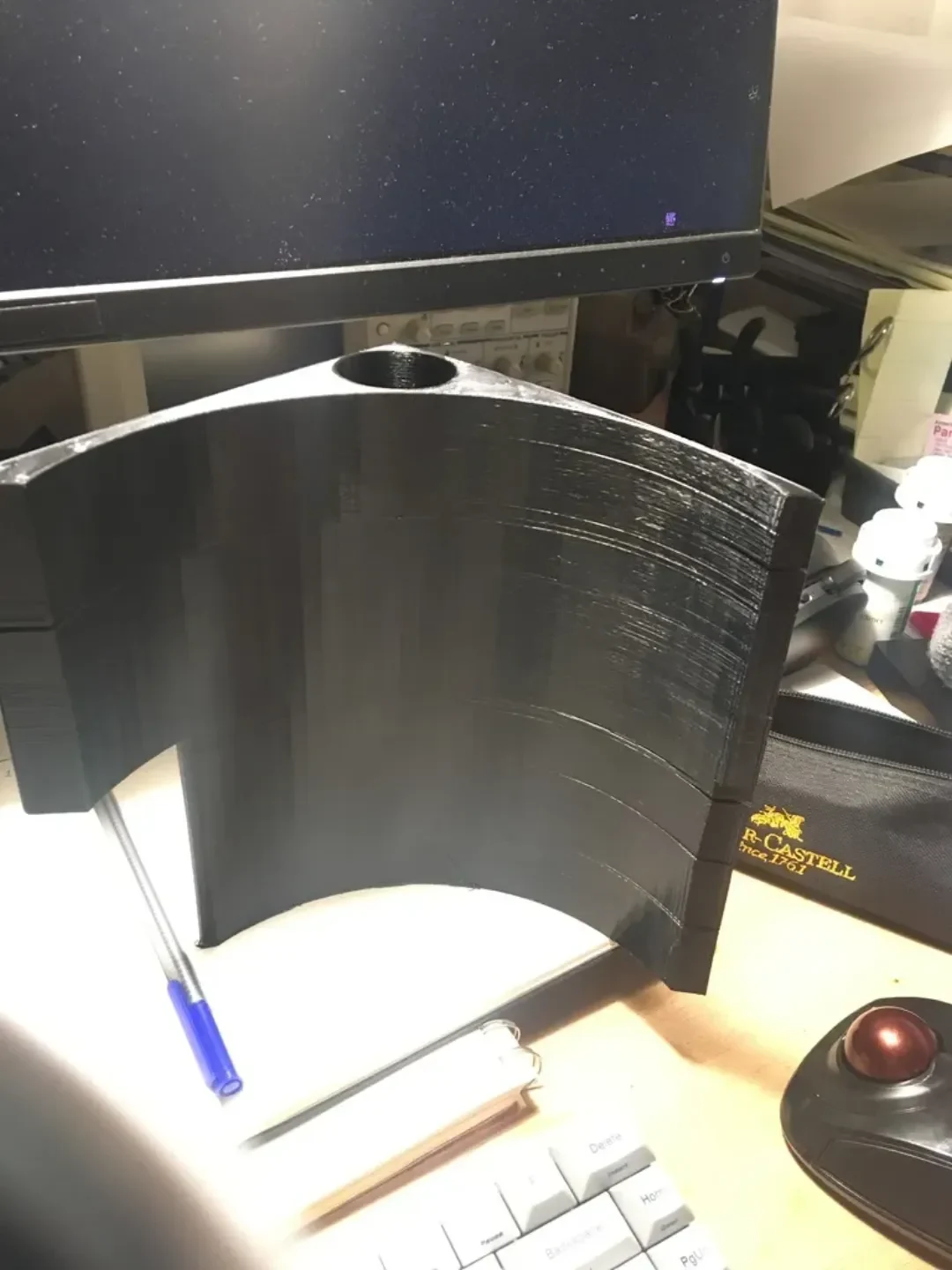

Вырезал примерно то, что хотел, в 2D, затем выполнил линейное выдавливание. Я также сделал цилиндрический вырез, чтобы сэкономить на материале и весе.

На моей книжной полке были собраны две секции.
