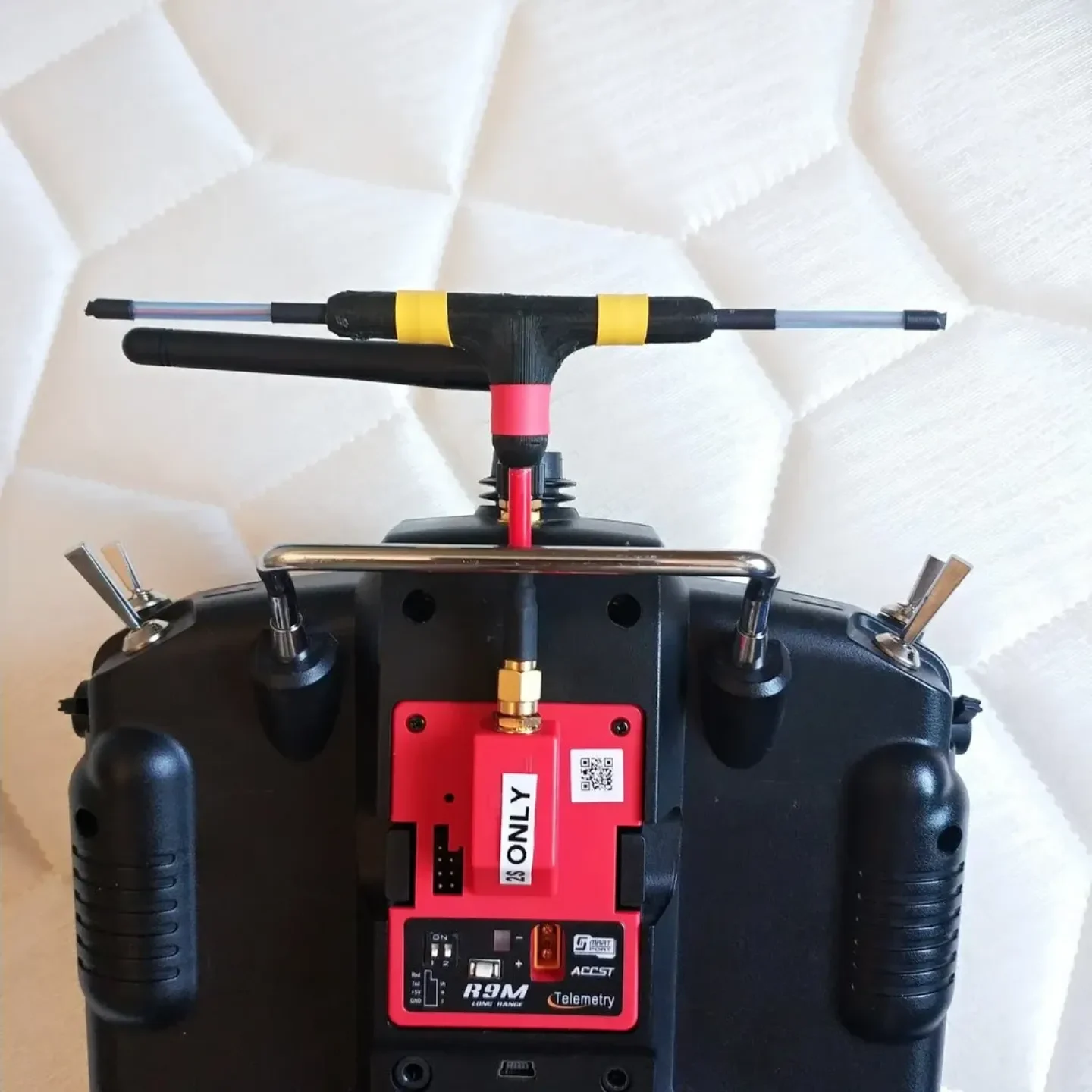

Создайте свою собственную антенну 900 МГц....
Зачем тратить деньги на «бессмертную Т» 900MhZ антенну и месяц ждать ее прибытия из Китая «на медленном пароходе», когда можно построить свою?
Ведь знаменитый «Бессмертный-Т» от TBS не такой уж и бессмертный. Мой сломался перед моим первым полетом. У меня были массивные предохранители на высоте 50 футов. Бессмертный-Т, если вы схватите его за верх и попытаетесь покрутить, то сразу сломаете. (слабая конструкция) Место соединения двух излучающих элементов необходимо замазать эпоксидной смолой перед тем, как заключить его в корпус антенны, чего сделать не удалось.

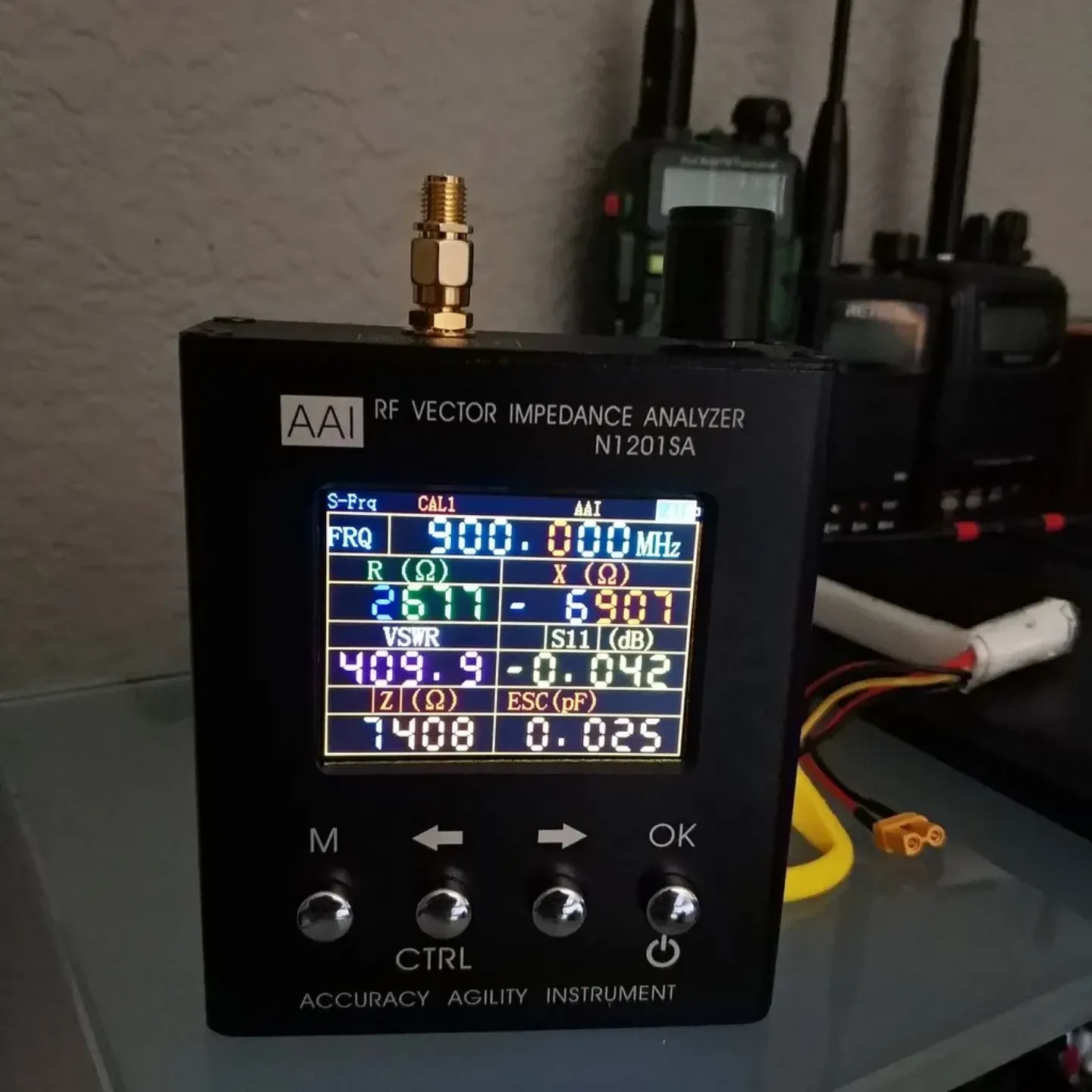

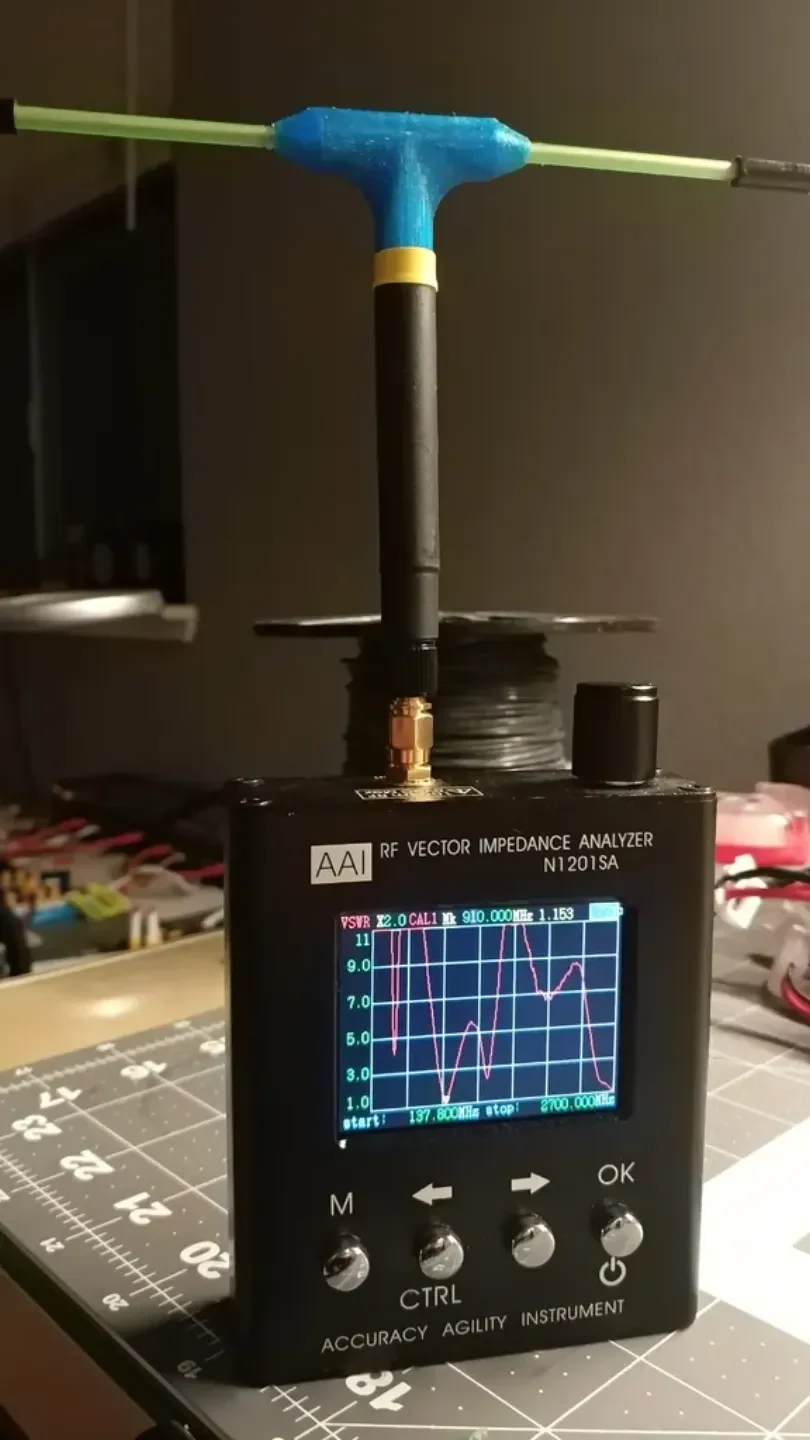

Все, что вам нужно, это одна из резиновых антенн-уточек или видеоантенна для FPV, которая вам больше не нужна, и два куска медного провода диаметром 83,3 мм, чтобы сделать диполь. Припаяйте одну часть излучающего элемента к плюсу (центральный провод коаксиального кабеля, а другую к заземлению коаксиального кабеля). Также используйте антенную трубку, чтобы защитить провод от изгиба. С помощью векторного анализатора RF N1201SA мне удалось настроить его точно на частоту 900 МГц с КСВ 1.2. обрезав его концы. Затем я спроектировал это жилье так, чтобы оно было поистине неразрушимым.
КСВ и настроенная частота будут меняться в зависимости от корпуса, трубок и резиновых заглушек, поэтому необходима регулировка путем обрезки концов после окончательной сборки. Необходимо обрезать очень небольшие приращения, поскольку вы можете переходить от более низкой частоты к более высокой, но не наоборот. Если вы прошли нужную частоту, то антенна бесполезна.

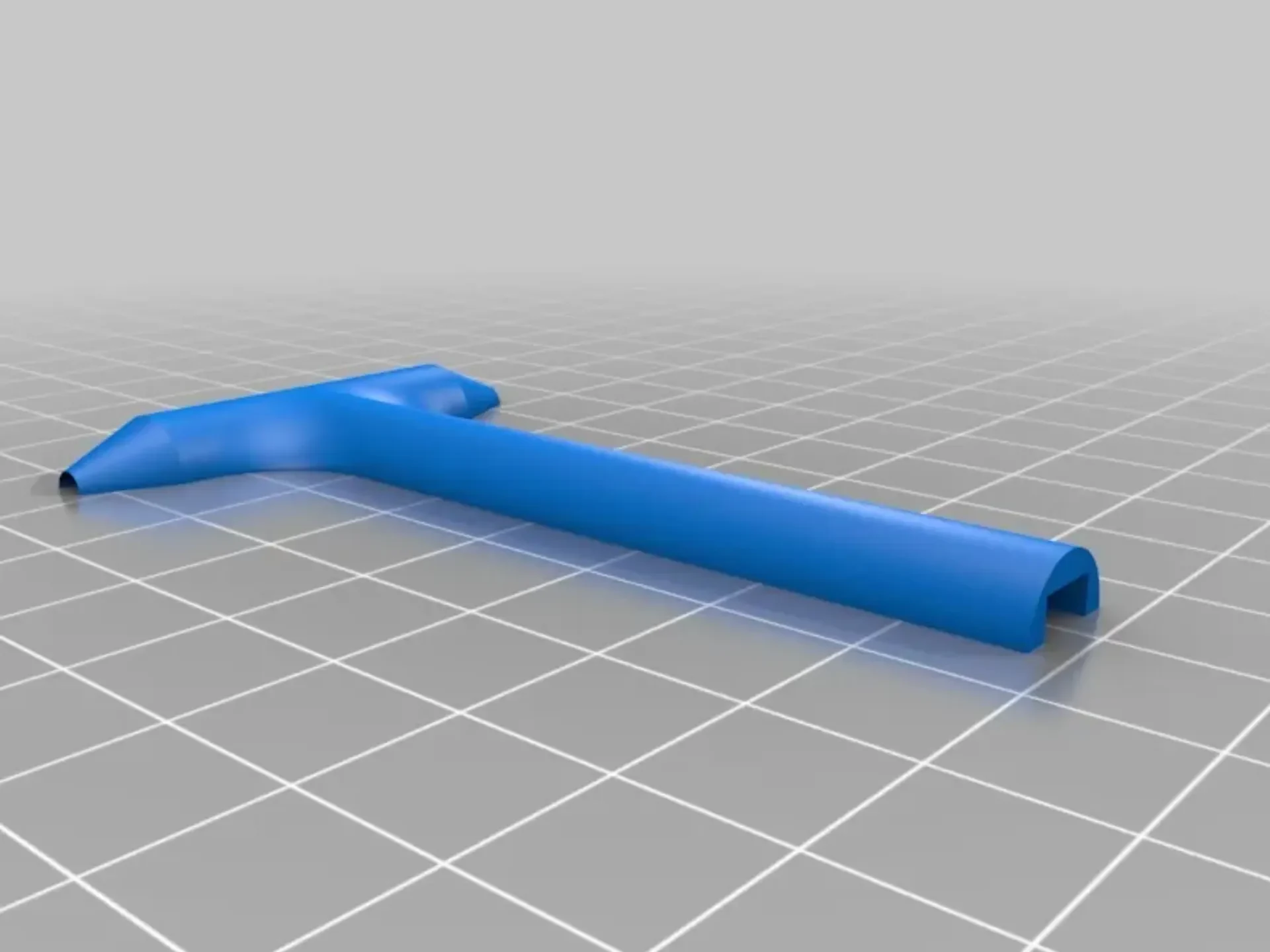

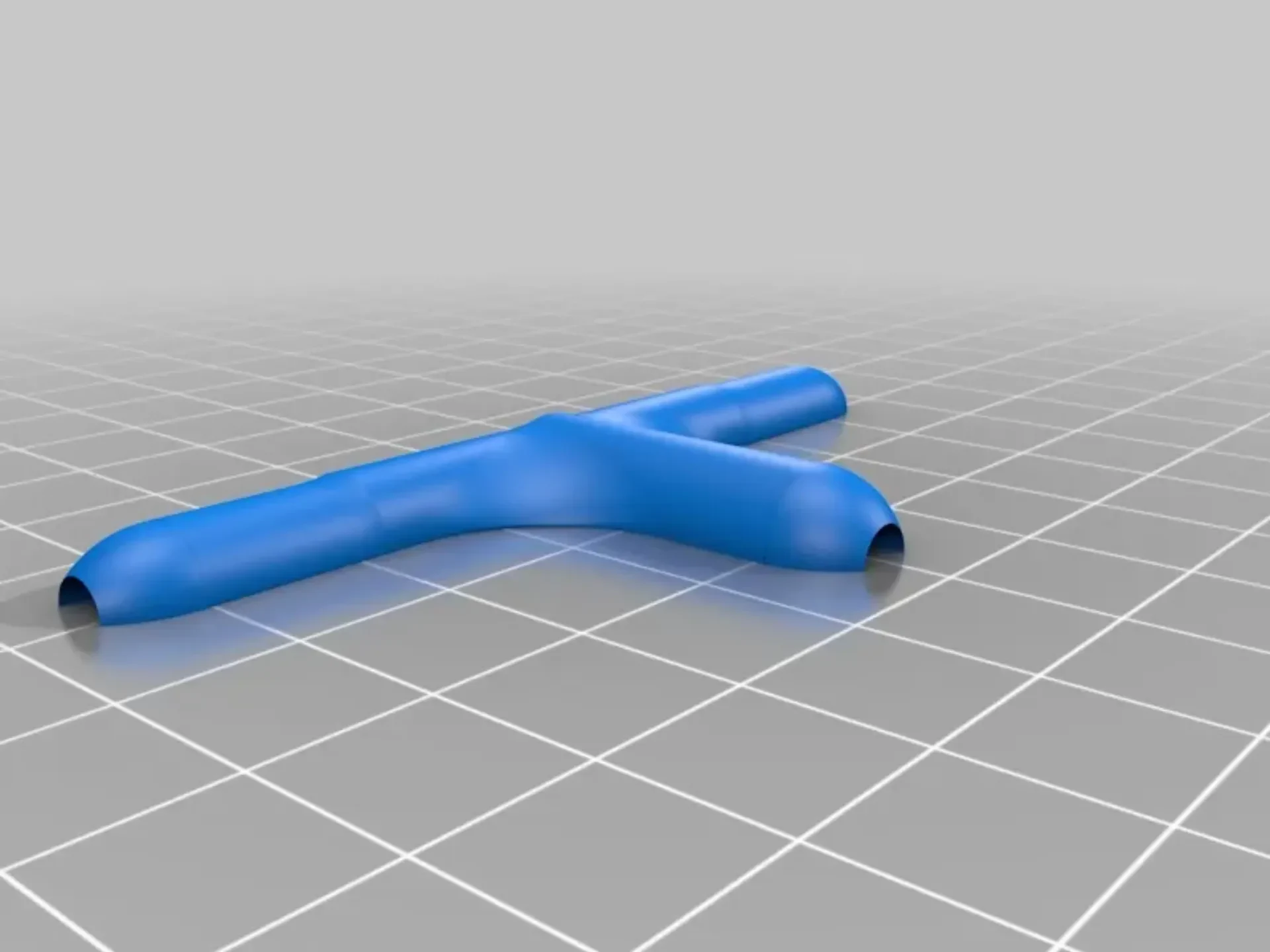

STL-файл… распечатайте два из них отверстием вниз. никакие опоры не нужны.
Удачи!
