Raspberry Pi Zero - пластина для проекта батареи 18650

Я обнаружил, что работа с проектами Pi может усложниться, если вы пытаетесь проверить, работает ли конструкция, прежде чем припаивать ее окончательно. Есть много проектов, которые я изо всех сил пытался поддерживать в порядке, пока разбирался с проводкой, кодом и т. д. Кроме того, поскольку в местах, где я хочу протестировать проект, может быть нелегко обеспечить электроэнергию, я хотел иметь возможность на некоторое время работать от батареи, чтобы я мог все опробовать, прежде чем прокладывать провода, устанавливать солнечную батарею и т. д.

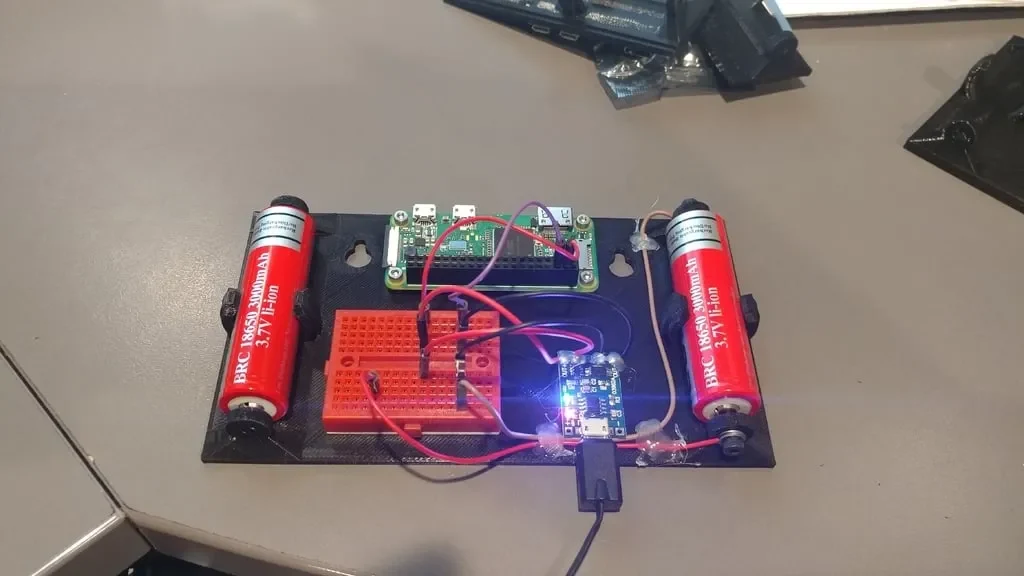

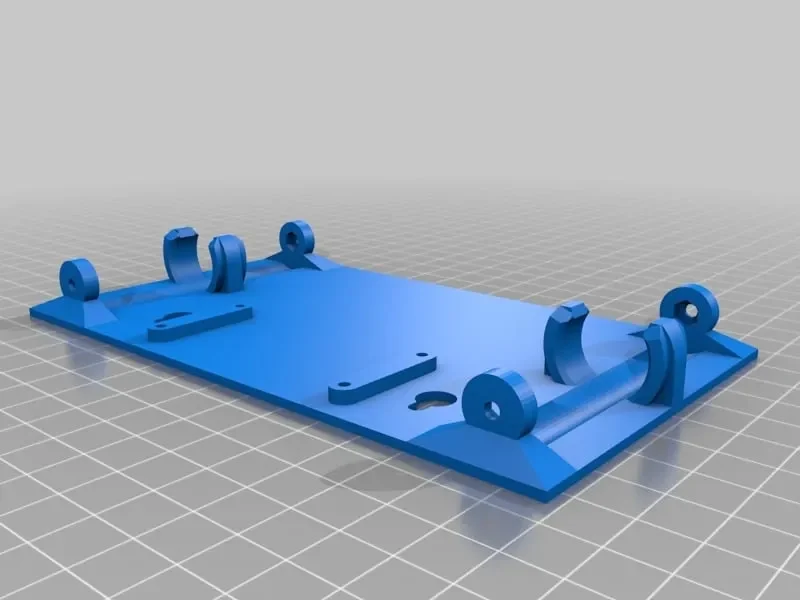

Поэтому я разработал эту штуку, чтобы позволить дизайнеру/мастеру собрать проект Pi Zero на стенде и протестировать его там, где его необходимо протестировать, без необходимости использования USB-зарядных устройств и т. д. Поскольку разъем Pi открыт, для управления устройством также можно использовать последовательное соединение без необходимости использования Wi-Fi. При необходимости его также можно использовать для постоянного монтажа, поскольку в нем есть отверстия для крепления к стене с помощью шурупов.

В эту конструкцию включен «Сверхмощный монтируемый держатель батареи 18650» от Mitzpatrick (https://www.thingiverse.com/thing:1433232).

Компоненты, используемые в этом проекте:

Кол-во 4 — винты M2,5x5 (крепят Pi к плате)

Кол-во 4: винты M3 x 5 и стопорные шайбы (это клеммы, с помощью которых провода крепятся к концам аккумулятора)

Кол-во 12 — ша��бы M3 (используются для разделения винтов клемм и защиты проводов аккумулятора)

Кол-во 1 — Raspberry Pi Zero

Кол-во 2 — литий-ионные аккумуляторы 18650

Кол-во 1 — USB-разъем для зарядки

Настройки печати

Принтер:

Креальность CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

15

Категория: Электроника
