Корпус Raspberry Pi Zero и Zero 2 - Snapfit, Screwless, Inc. слот для камеры

Улучшенная версия этой модели 2025 года здесь:
https://www.printables.com/model/1242691-raspberry-pi-zero-zero-2-case-snapfit-screwless-in

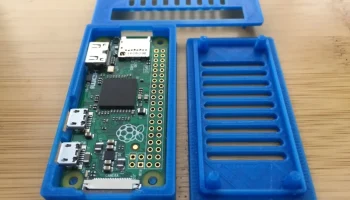

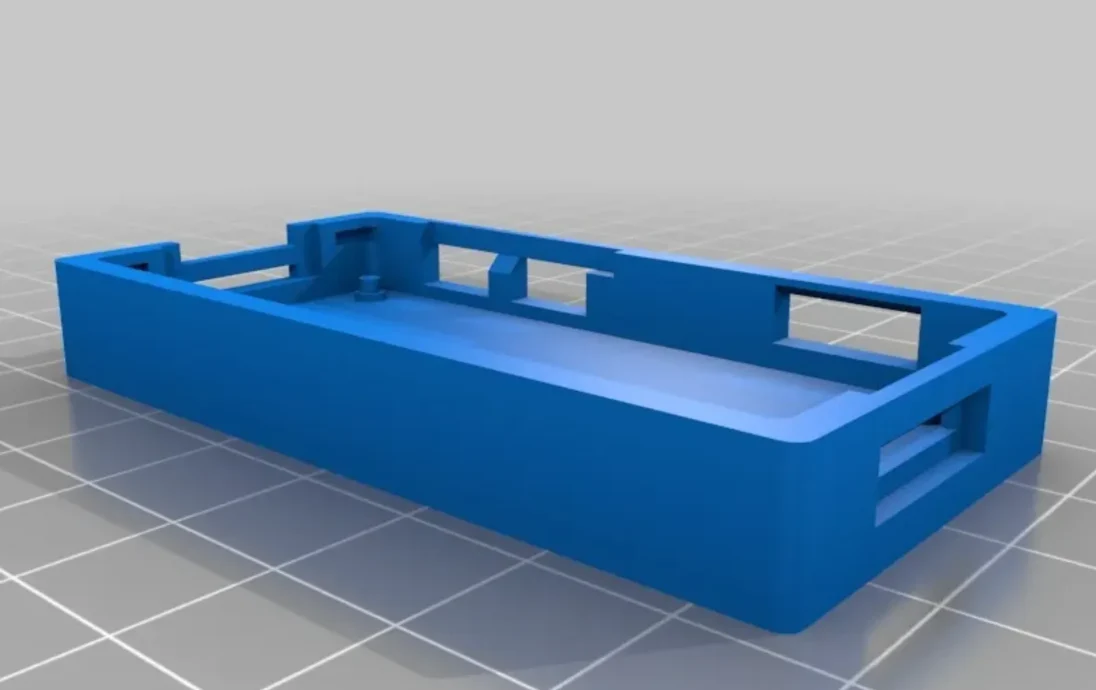

Корпус Raspberry Pi Zero и Pi Zero 2

Совместим со старыми и новыми Pi Zero, Pi Zero 2 и Pi Zero W (включает слот для ленты камеры)
Конструкция с защелкивающейся посадкой — винты не требуются.

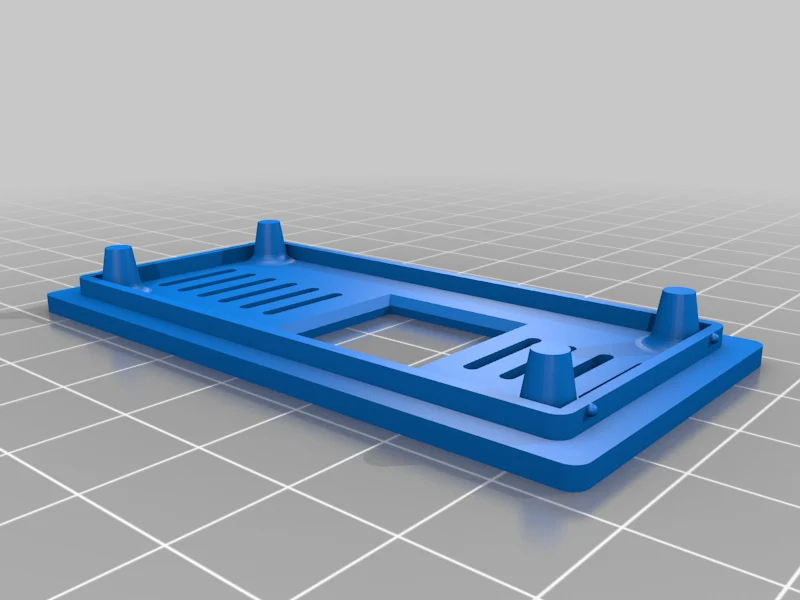

Отверстие для радиатора для варианта 2 Вт.
«Прорезь для монет» предусмотрена для открытия крышки приза.
Легко вставить Pi в корпус
Отверстия для винтов в корпусе для привинчивания задней части корпуса для монтажа и других креплений.

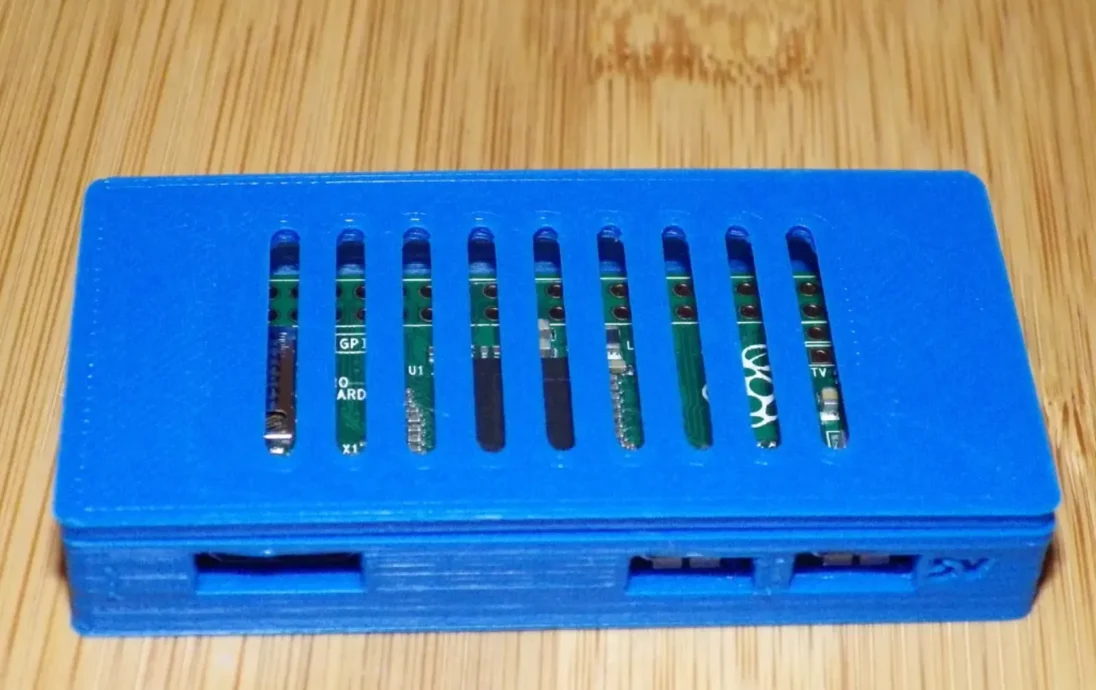

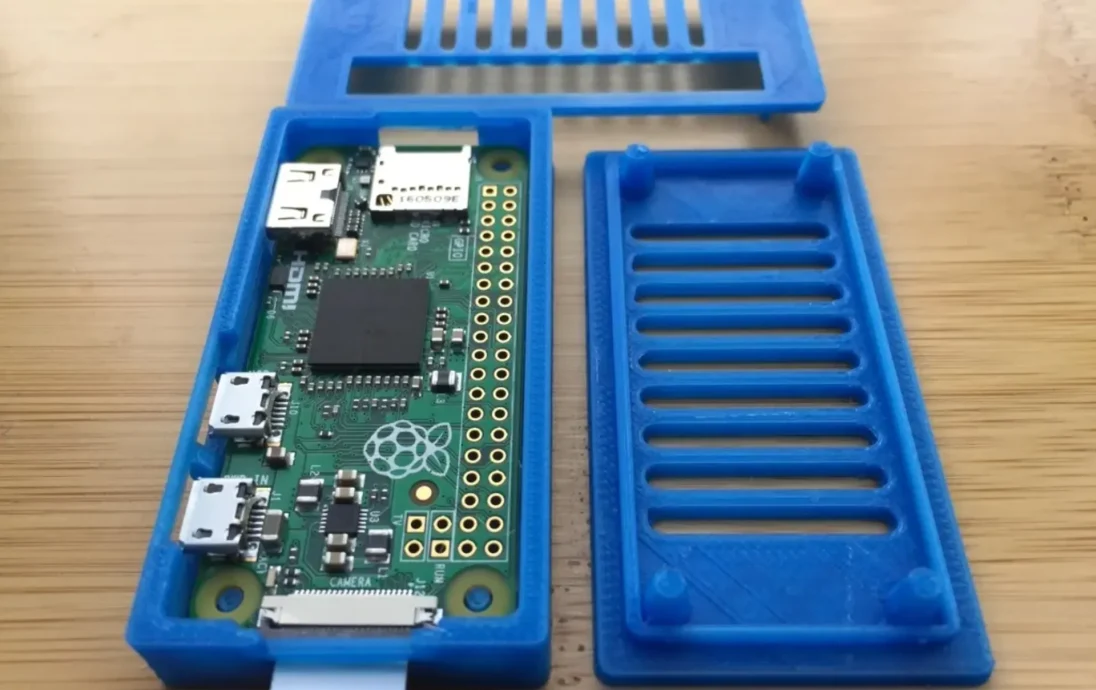

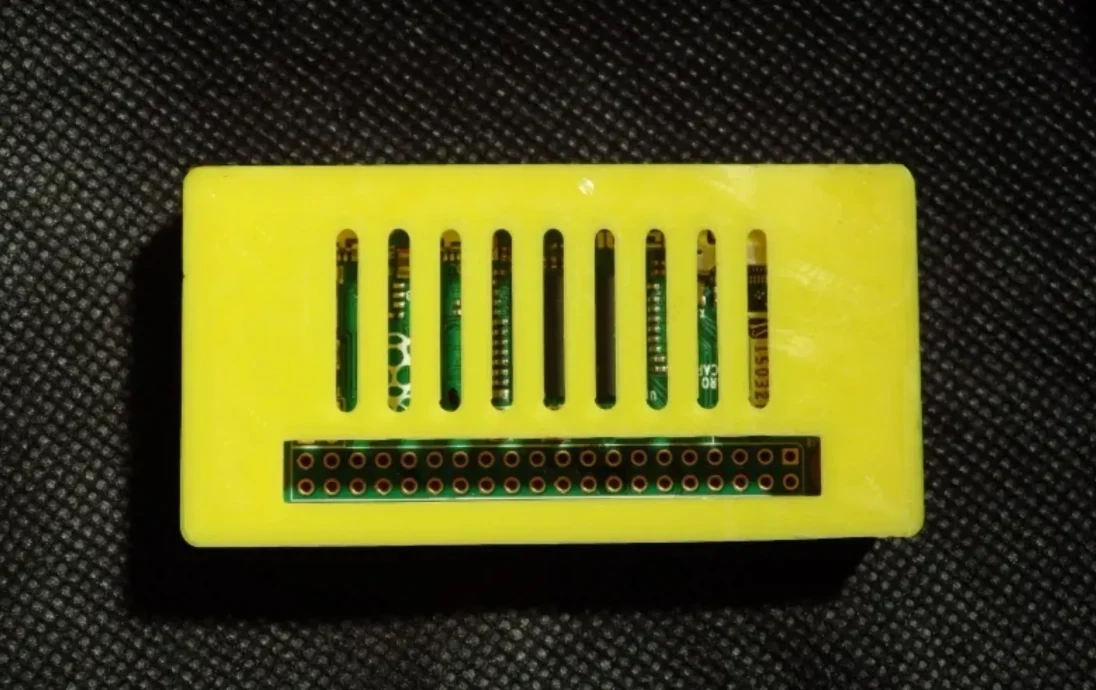

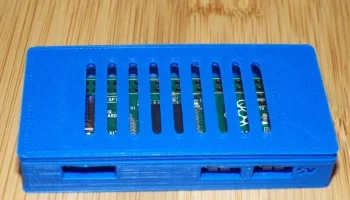

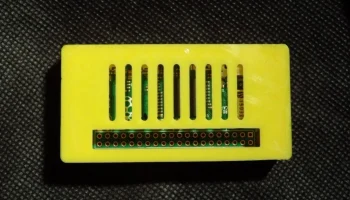

Вентилируемые крышки, позволяющие Пи дышать
Маленькая версия разъема ввода-вывода и большего размера в стиле IDE
Очень глубокая версия предназначена для использования с разъемом порта ввода-вывода, припаянным к плате, поэтому т��ебуется место для выступания контактов под платой.
Экструзионный адаптер 2020 года, https://www.thingiverse.com/thing:5180242

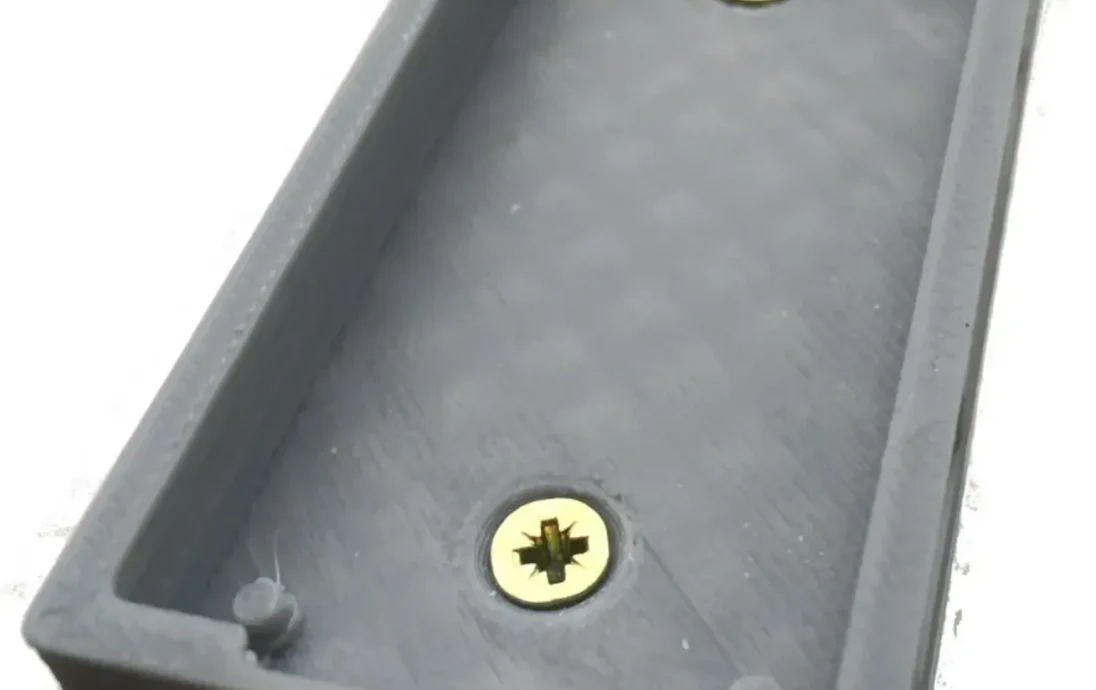

При использовании внутренних отверстий для винтов убедитесь, что головка винта не закоротится на Pi. Для спокойствия я бы порекомендовал наклеить электроизоляционную ленту поверх головок винтов перед установкой Pi.

Примечание. Чтобы вынуть вставленную SD-карту, вам могут понадобиться пинцет или плоскогубцы. Компромисс в дизайне позволит сохранить простоту и аккуратность конструкции.

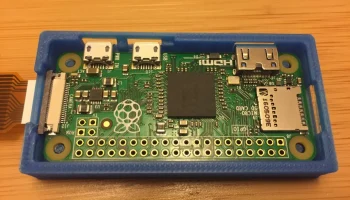

Pi очень плотно прилегает к своему корпусу, чтобы занимать как можно меньше места.

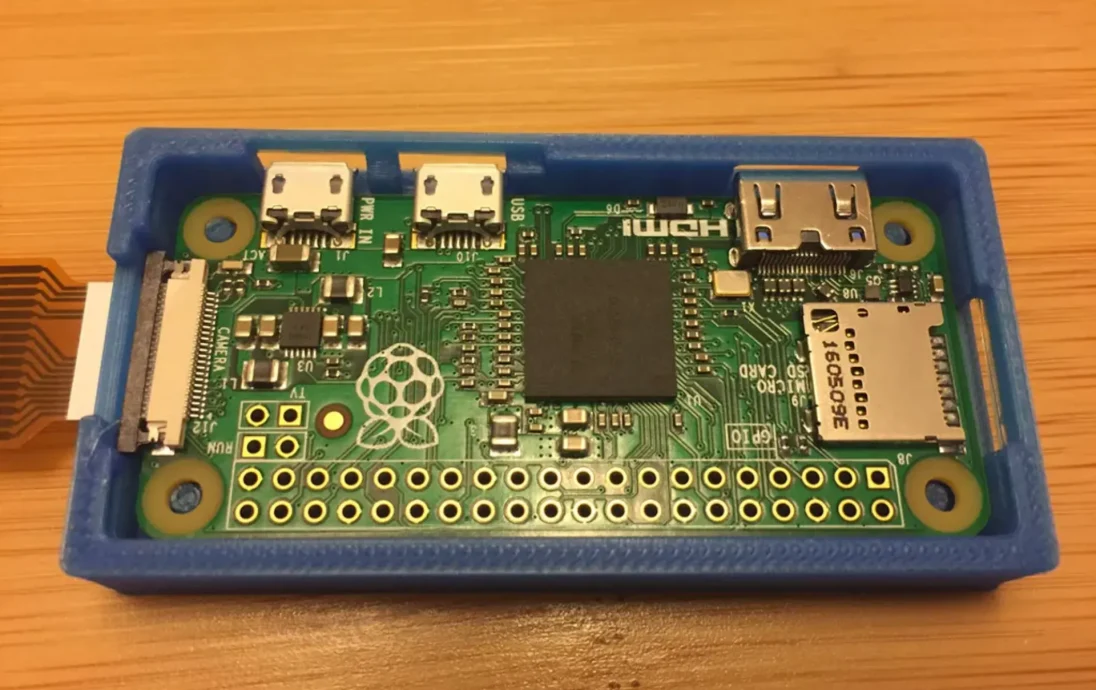

Пропустите ленту камеры через прорезь и вставьте ее в Pi, затем опустите Pi на место.

Загрузите все файлы в формате zip, чтобы увидеть полные имена файлов и полный комплект деталей!

«Наклейку» OctoPi можно распечатать, а затем приклеить на переднюю часть одного из вентилир��емых корпусов или на что угодно еще...

Радиаторы высотой 6 мм будут находиться на одном уровне с верхней частью корпуса, однако можно использовать и более высокие радиаторы, они просто немного будут выступать сверху.

История версий

3 декабря 2015 г. — Добавлена вентилируемая крышка V1.

03 декабря 2015 г. — Добавлена оболочка V2 с меньшими выводами на печатной плате.

04 декабря 2015 г. — Добавлена вентилируемая крышка V2 с улучшенными колышками.

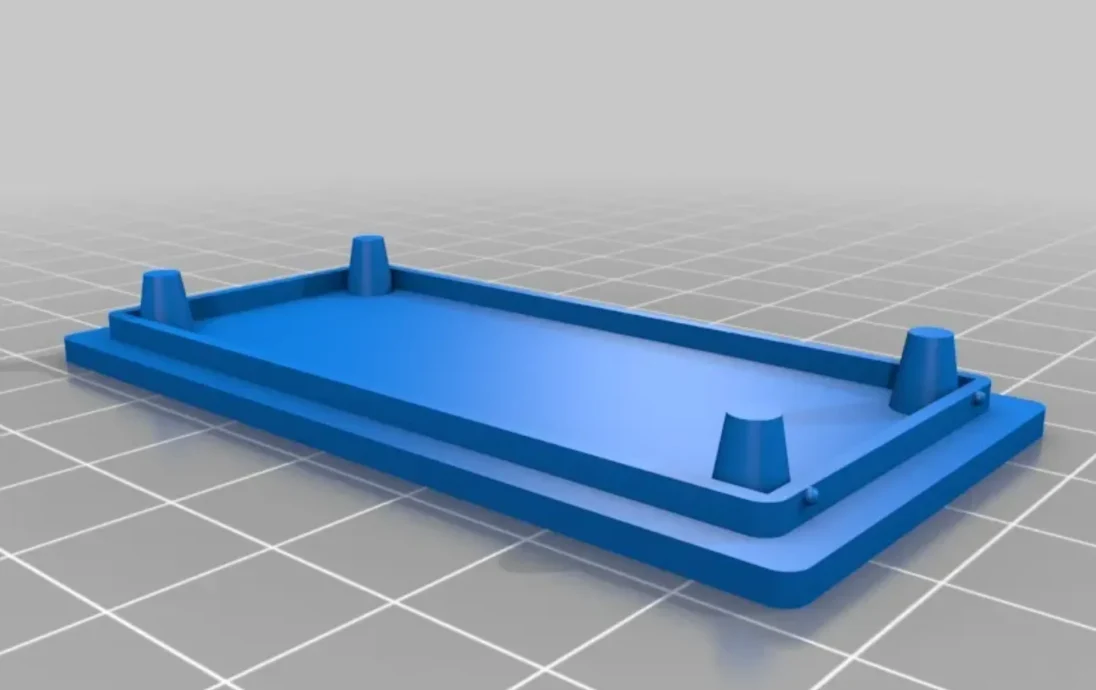

04 декабря 2015 г. — Добавлена невентилируемая крышка V2 с улучшенными колышками.

5 декабря 2015 г. Оболочка обновлена до версии 3, чтобы исправить один колышек, который был меньшего размера.

29 декабря 2015 г. — Добавлен V3 с внутренними монтажными отверстиями.

08 мая 2016 г. — Добавлена вентилируемая крышка с маленьким и большим слотом ввода-вывода.

30 декабря 2016 г. — Добавлен V4 со слотом для камеры и улучшения, упрощающие вставку Pi в корпус, а также добавлены монтажные отверстия в варианте V4.

01 июля 2017 г. — Обнаружена проблема с закруглением вентиляционных отверстий базовой крышки, исправлена в новой версии.

03 июля 2017 г. — Все файлы снова загружены с новыми, более умными именами.

26 декабря 2017 г. — Добавлена версия логотипа RPi — проверьте наличие ограничений на использование товарных знаков https://www.raspberrypi.org/trademark-rules/

Добавлена очень глубокая версия.

28 декабря 2017 г. — Добавлен джойстик OctoPi.

23 ноября 2021 г. — Обновлено описание совместимости Pi Zero 2.

26 декабря 2021 г. — обновлена версия с радиатором Pi Zero 2 Вт (обратите внимание, что положение и размер чипа отличаются от предыдущих нулей, подходит для квадратного радиатора размером до 15 мм)

29 декабря 2021 г. — Добавлен RPi_Zero_2W_WithHeatsink v7.stl с немного большим отверстием для радиатора.

31 декабря 2021 г. — Добавлена ссылка на адаптер 2020 г. и обновлено описание.

Настройки печати

Бренд принтера:

Принтербот

Принтер:

Простой черный

Заполнение:

15%

Примечания:

Напечатано из PLA со 100% плотностью. При масштабировании печати может потребоваться усадка других материалов.

Категория: Электроника
