Поднос ArmoredTurtle с RFID-креплением PN532 и платой ESP..

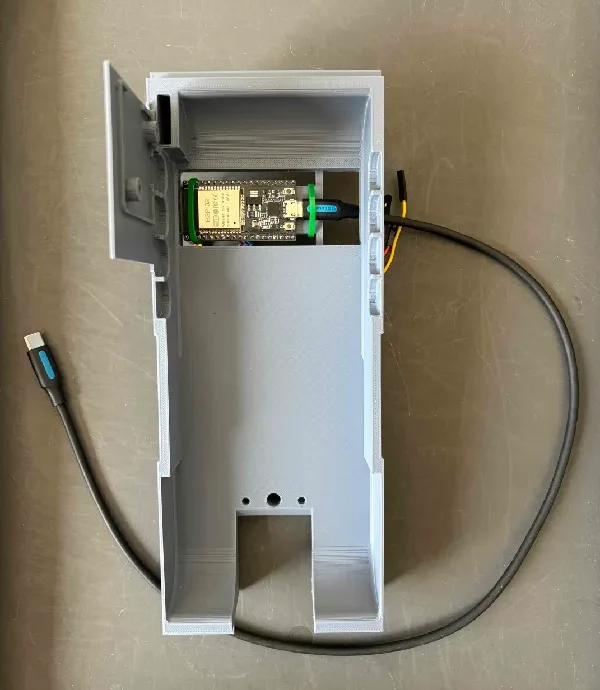

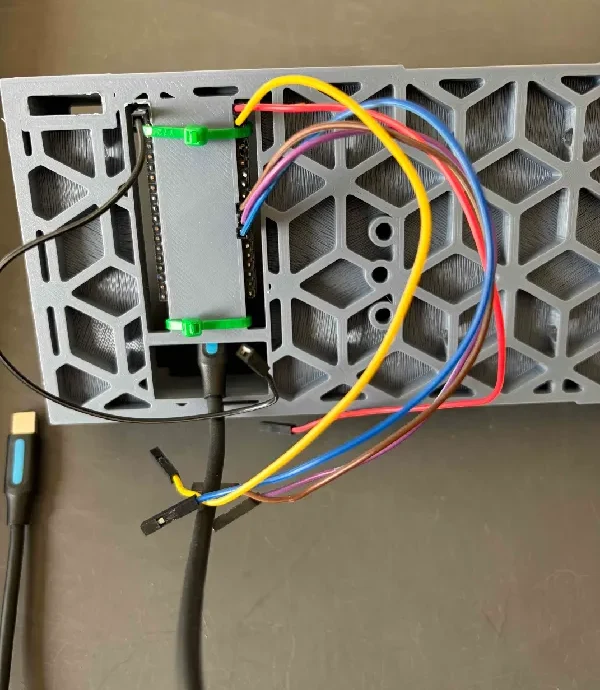

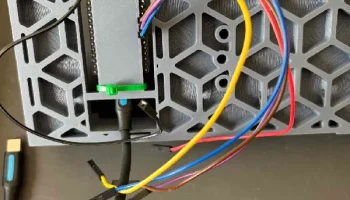

Лоток ArmoredTurtle для поддержки RFID-модуля PN532 и крепления для ESP32 WROOM. Сборка рассчитана на одну печатную деталь, минимальную поддержку, укладку кабелей и избежание перегрева макетной платы.

Рекомендации по печати

PLA усилен как eSUN ST https://www.esun3d.com/epla-st-product/

Настенный контур 2 — Верх 4 — Нижняя часть 3 — Заполнение 15 % с плотностью заполнения TPMS-D 15 %

Поддерж��а включается только с рабочей пластины для передней/задней части и поддержка RFID (рекомендуется дерево)

Что вам нужно для каждой строки

HiLetgo PN532 NFC NXP RFID

HiLetgo ESP-WROOM-32 ESP32 ESP-32S Макетная плата 2,4 ГГц Двухрежимный Wi-Fi + Bluetooth Двухъядерный микроконтроллер Процессор со встроенной антенной RF AMP-фильтр AP STA для Arduino IDE

Кабель USB C — Micro B, разъем типа C — Micro B, 0,5 м

BHCS M3x6 4 шт.

Станция быстрой зарядки USB C

Пайка, ремешки,...

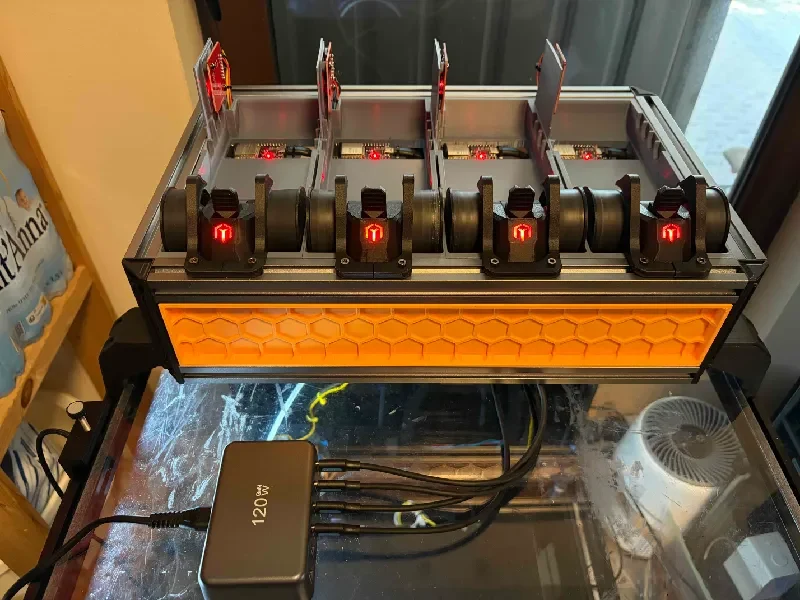

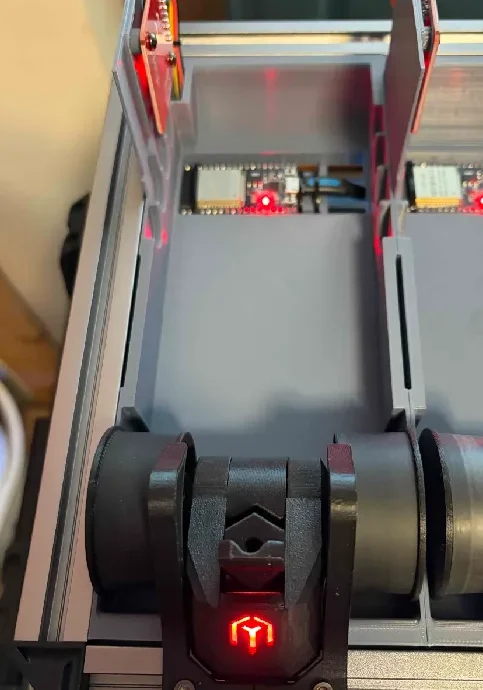

Это окончательный вариант, который я установил на свой Voron 2.4 с помощью следующего проекта сообщества https://spoolsense.org/.
