Корпус блока питания MeanWell RS-50-5 с ESP32 и WAGO 221...

Сборка, тепловые вставки и руководство по безопасности

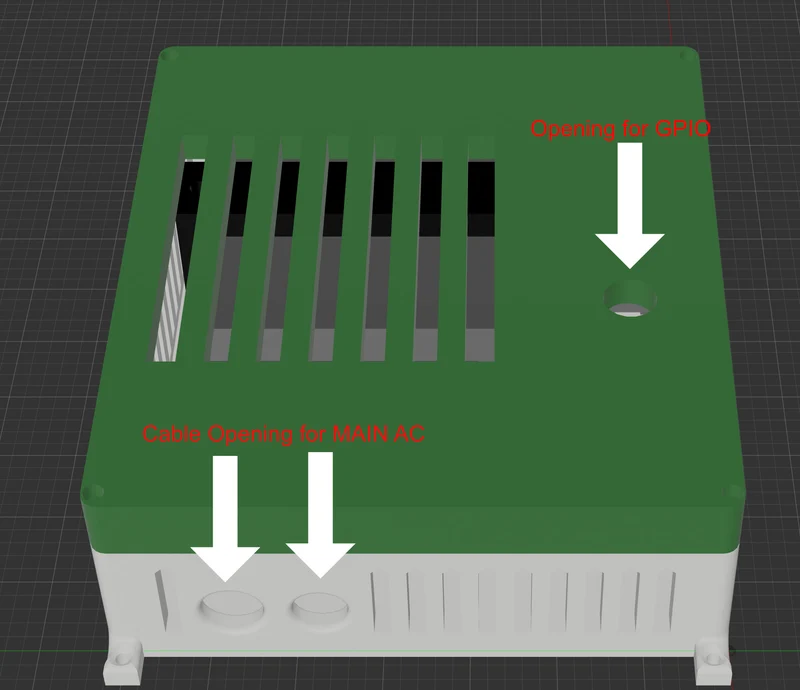

Этот корпус предназначен для надежного крепления блоков питания MeanWell RS-50-5, ESP32 и разъемов WAGO для WLED и аналогичных проектов.

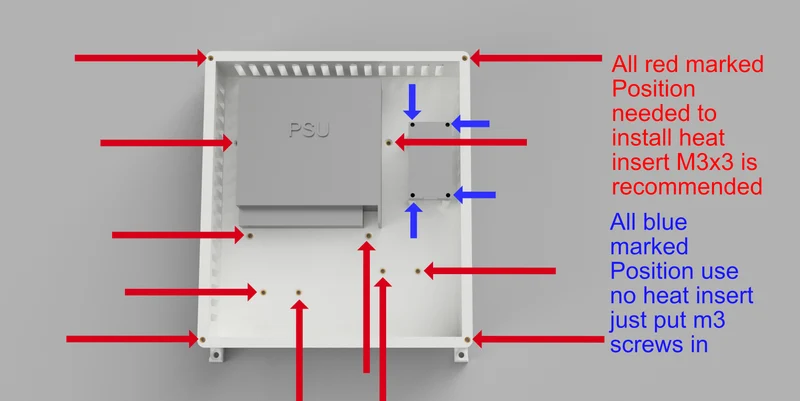

На изображении показаны все монтажные положения и порядок их сборки.

Отверстия, отмеченные красным цветом — требуются тепловые вставки

Все отверстия, отмеченные красным, должны быть оснащены термофиксируемыми вставками M3 × 3 мм.

Эти позиции используются для:

Монтаж блока питания

Основные точки крепления конструкции

Соединения крышки и рамы

Использование здесь термовставок предотвращает износ резьбы и позволяет повторять сборку, не повреждая пластик.

Рекомендуемый размер вставки:
M3 × 3 мм (внешний диаметр ок. 4,6-4,8 мм)

Установите их паяльником и аккуратно вдавите в печатную деталь.

Отверстия с синей маркировкой — Прямые винты

Все отверстия, отмеченные синим цветом, предназначены для прямых винтов М3.

Они используются для:

Монтажная пластина ESP32

Легконагруженные компоненты

Никаких тепловых вставок здесь не требуется. Просто вкрутите винты M3 непосредственно в печатный пластик.

Рекомендации по печати и материалам

Для безопасного использования с блоком питания с питанием от сети:

Используйте PETG, ASA, ABS или нейлон.

Не используйте PLA

Рекомендуется 3-4 периметра и заполнение не менее 25 процентов.

Указания по безопасности — напряжение сети

В этом корпусе установлен источник питания переменного/постоянного тока (MeanWell RS-50-5).
Неправильная проводка или сборка могут привести к поражению электрическим током, возгоранию или серьезной травме.

Всегда отключайте электропитание перед открытием корпуса или работой с ним.

Этот футляр не безопасен для пальцев, и его можно использовать только в собранном виде с установленной крышкой.

Никогда не используйте блок питания, пока корпус открыт.

Используйте надлежащую защиту от натяжения для всех кабелей переменного тока.

Вся проводка переменного тока должна быть полностью изолирована (используйте наконечники или изолированные клеммы).

Убедитесь, что оголенные провода не касаются корпуса или других компонентов.

Подключите защитное заземление (PE) к блоку питания, если этого требует ваша установка.

Не используйте этот корпус во влажных, влажных или пыльных помещениях.

Обеспечьте достаточную вентиляцию и не закрывайте отверстия для потока воздуха.

Используйте только термостойкую нить (PETG, ASA, ABS, нейлон).
PLA не безопасен для приложений с сетевым напряжением.

Данная конструкция предназначена для опытных пользователей.
Вы несете ответственность за обеспечение соблюдения местных правил электробезопасности.

Надеюсь, вам понравится :)
