Магнитное крепление Core One+ ESP32 Cam (без сверления и ..

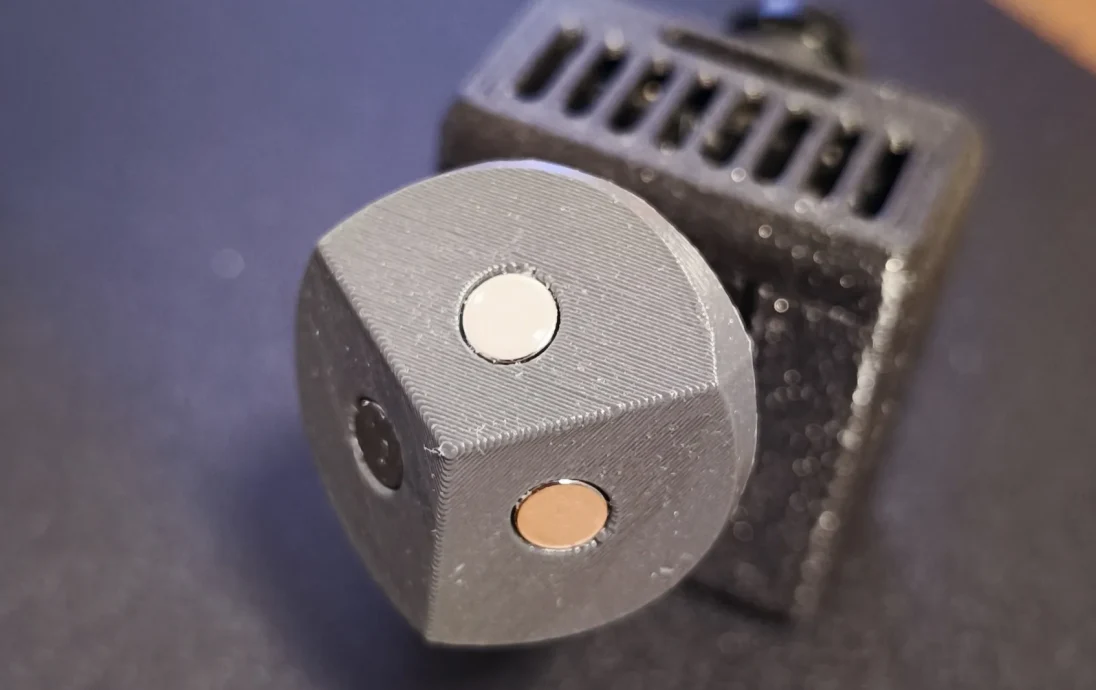

В этой конструкции используются 3 цилиндрических магнита (диаметр: 6 мм, высота: 4 мм), позволяющие установить корпус esp32cam на металлическую раму prusa Core One +.

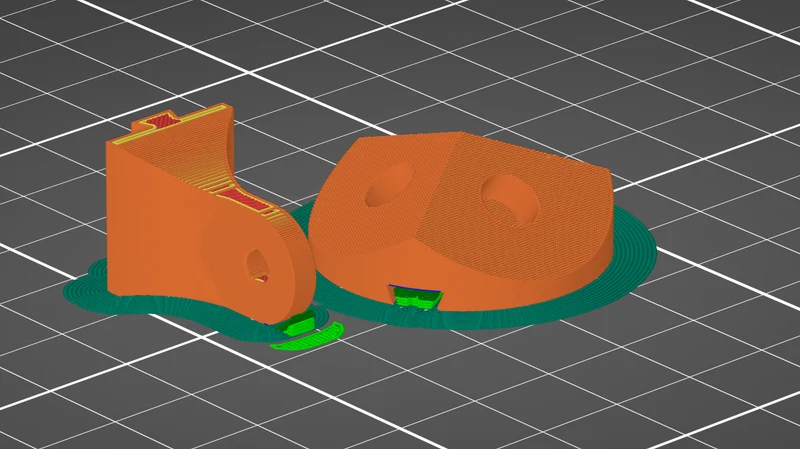

Ориентация печати:

посмотреть фотографии

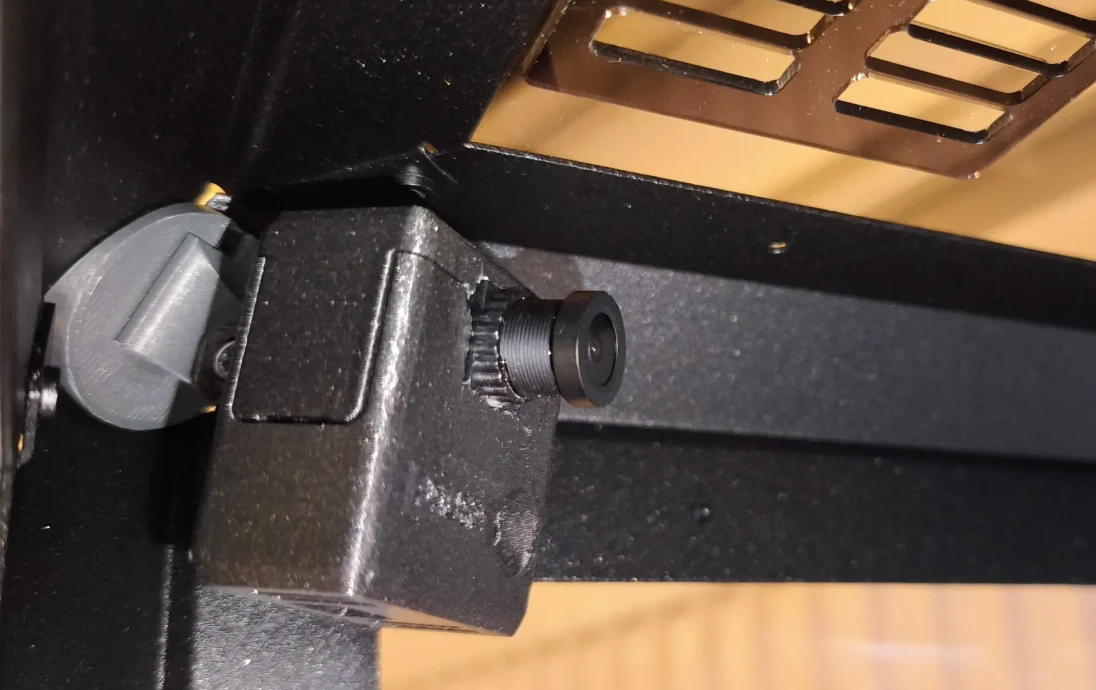

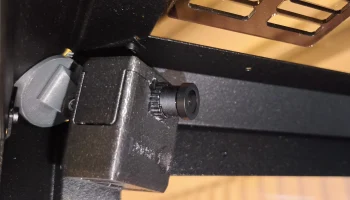

установка:

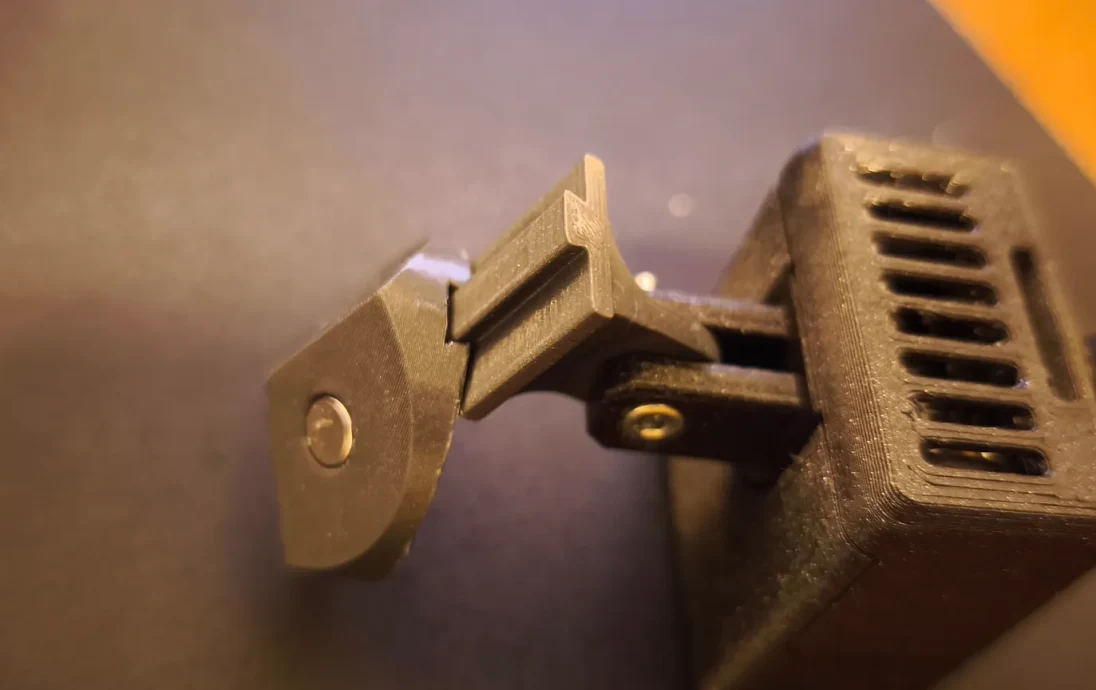

точки открытия «ласточкин хвост» по направлению к верху

слайдер входит сначала плоской стороной

приклейте магниты (по желанию добавьте сверху тонкую малярную ленту, чтобы остатки клея не вступали в реакцию с покрытием рамы)

(прокладка кабеля и место его подключения: https://help.prusa3d.com/guide/buddy3d-camera-for-core-one-installation_405529#899538)

совместимость:

Некоторое время назад я распечатал рамку и больше не нахожу ее в своих коллекциях, но похоже, что это была вот эта, а именно «GoPro_Like_Joint_Case_Clip.stl»
