Многокомнатный сетевой динамик AI Thinker ESP32 Audio Sna..

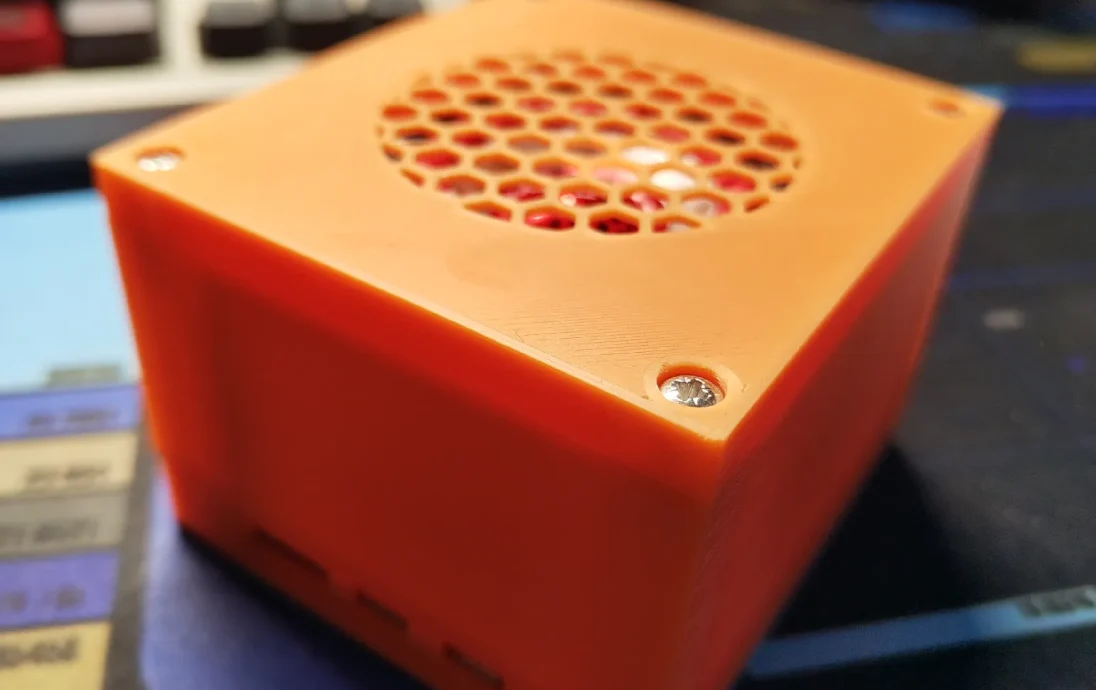

Это случай платы разработки AI Thinker ESP32 Audio с одним динамиком диаметром 53 мм. Собранный и прошитый подходящей прошивкой, его можно использовать как узел в мультирумной акустической настройке на базе Snapcast.

Что вам нужно:

печатный чехол

12 латунных вставок M3 диаметром 4,5 мм.

12 винтов М3

динамик диаметром 53 мм и глубиной ~ 35 мм (я использовал их)

Аудиоплата AI Thinker ESP32 (также на Aliexpress)

2-контактный разъем JST 2.54 XH с проводом (Amazon).

Что вам нужно сделать:

распечатайте компоненты корпуса.

вплавьте в корпус латунные вставки (следите, чтобы они были прямыми, допуски небольшие).

припаяйте провод разъема JST к динамику.

вкрутите динамик в верхний корпус.

подключите динамик к одному из каналов на плате.

прикрутите нижний корпус к верхнему.

наконец, прикрутите решетку к верхнему корпусу.

перейдите в веб-установщик Snapcast и выберите «ESP32-Audio-kit (ES8388)». Установите прошивку и настройте Wi-Fi.

Некоторые примечания:

Автоматическое обнаружение Snapcast у меня не сработало, не уверен, произошло ли это из-за того, что мой сервер Snapcast находится в проводной сети, а динамики используют Wi-Fi. Если вы не можете найти динамик в своем сервисе Snapcast, вы можете настроить статический сервер в веб-настройках (инструкции для этого предоставит наш установщик).

Если у вас нет звука, поиграйте с настройками канала в конфигурации вашего сервера Snapcast. Мне пришлось переключиться на явно монофонический выход на подключенном канале, чтобы он работал.

Music Assistant — отличный выбор в качестве сервера Snapcast. Он может воспроизводиться из Spotify и других сервисов и интегрирован в ваш умный дом Home Assistant.

Если вы запустите его без чехла, качество звука, вероятно, будет отстойным. Корпус существенно влияет на качество. Собери это вместе :-)

В веб-настройках прошивки Snapcast встроен эквалайзер.
