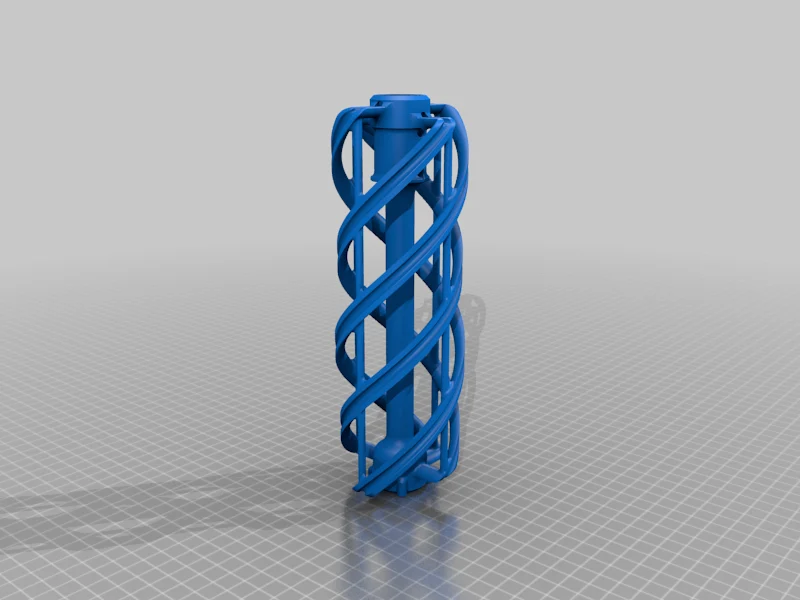

Компактная полноволновая антенна QFH для диапазона 433 МГ...

Итак, для тех, кто следил за мной на YouTube и TinyGS, вот еще одно удовольствие: я работал над несколькими версиями модифицированной антенны QFH, чтобы получить наименьший размер и при этом сохранить достойную производительность.

Этот файл — последняя версия моего исследования.

полные спиральные повороты на 360 градусов

Высота 200 мм

Диаметр 70 мм

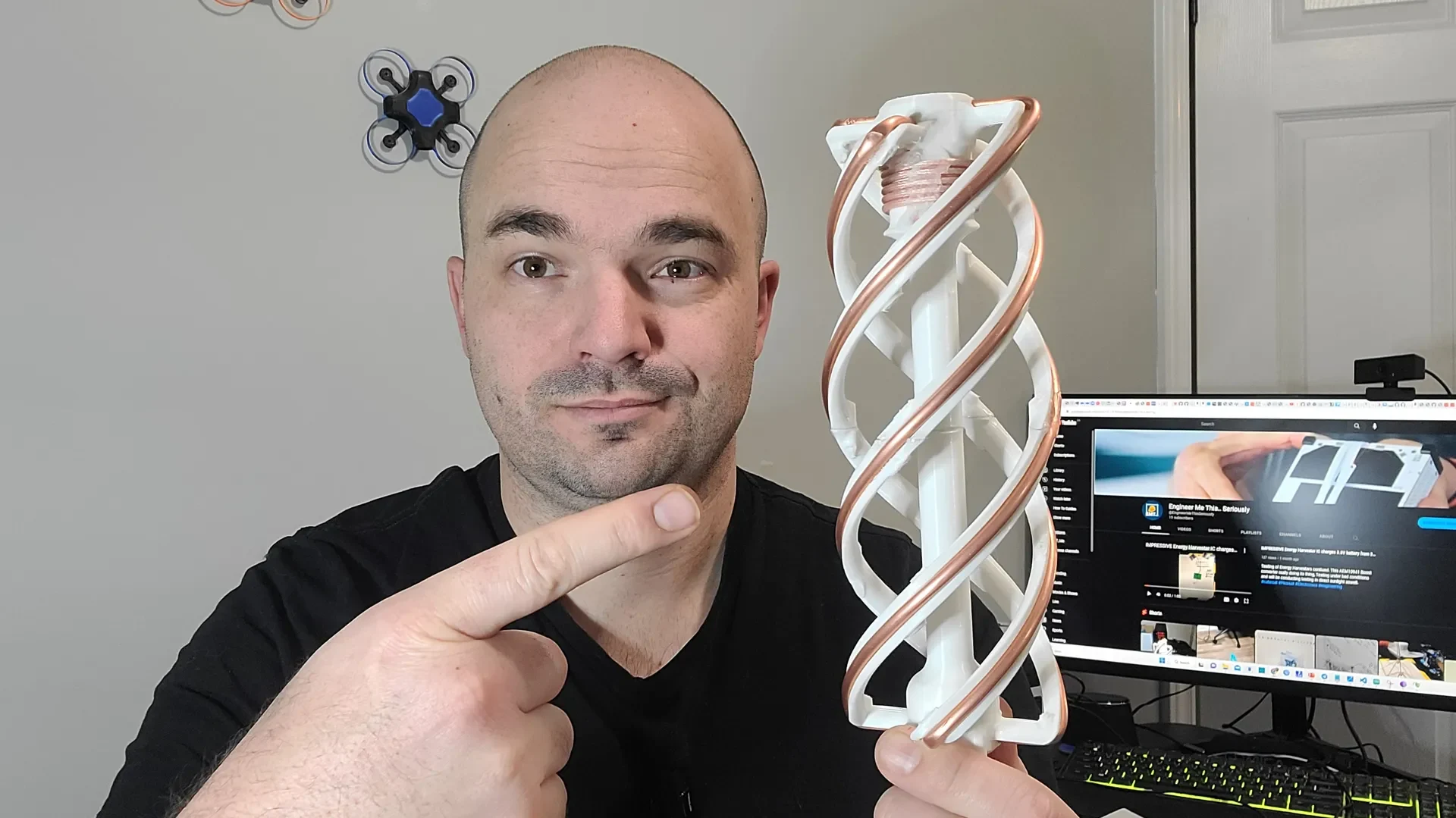

Использовалась медная трубка диаметром 4 мм, но, честно говоря, я бы попробовал любой материал...

Если вам нравится этот тип контента, пожалуйста, поставьте лайк и подпишитесь на меня на YouTube, это поможет мне создавать больше таких дизайнов и видеороликов.

Создание видеороликов, тестирование продуктов и обмен общей информацией — это мое дело!

https://www.youtube.com/channel/UCOF4Weyd86jnmXrSXUu6xHg https://www.youtube.com/channel/UCx3vuuvTi2mlCWkdZUr-bow

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 v2

Плоты:

Не имеет значения

Разрешение:

0,28

Заполнение:

50

Нить:

3D-принтер Канада пла

pla Пост-печать =============

Настройки дизайна, не беспокойтесь о частоте. это компенсируется пластиком, как показано в видео.
