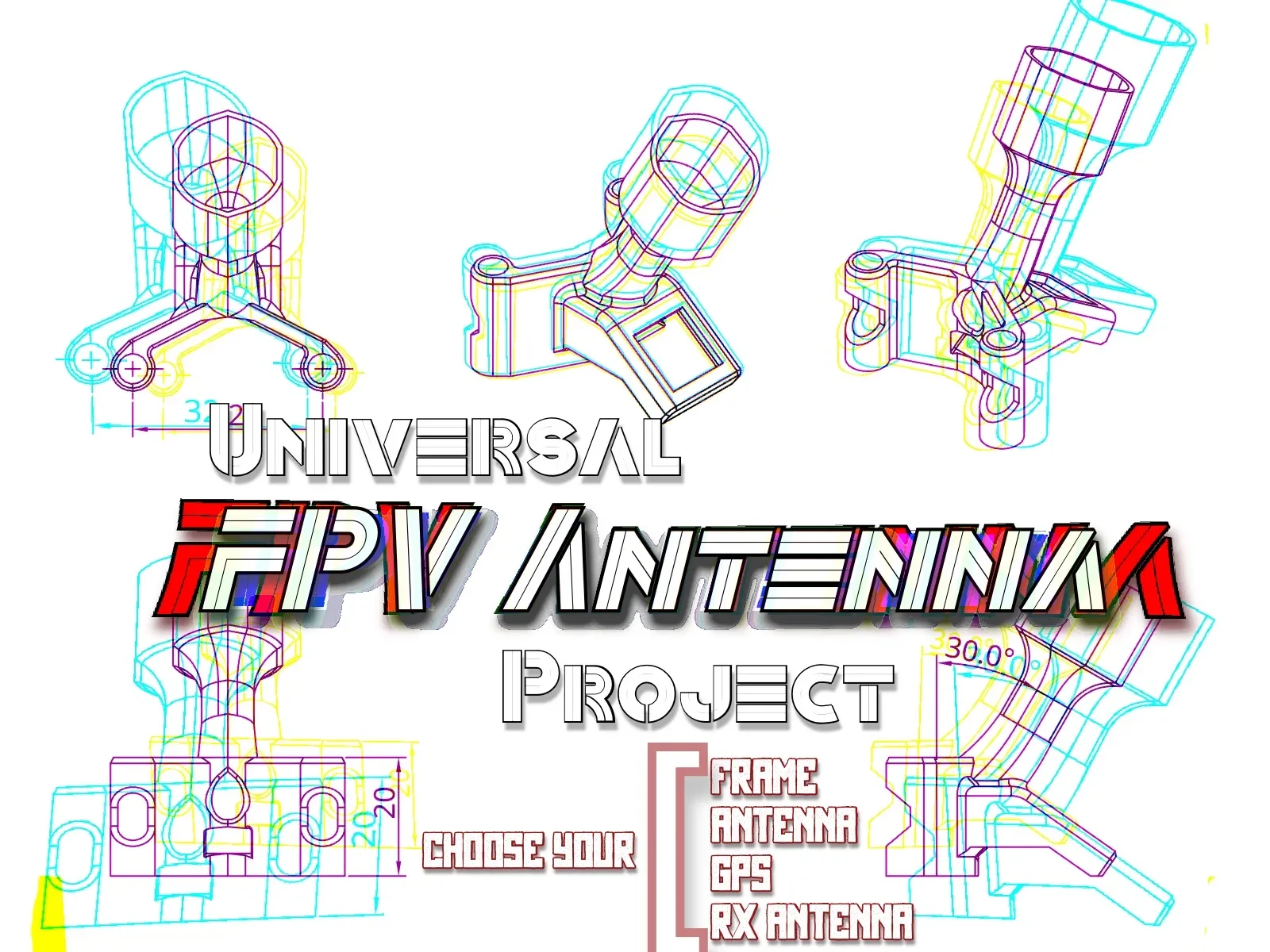

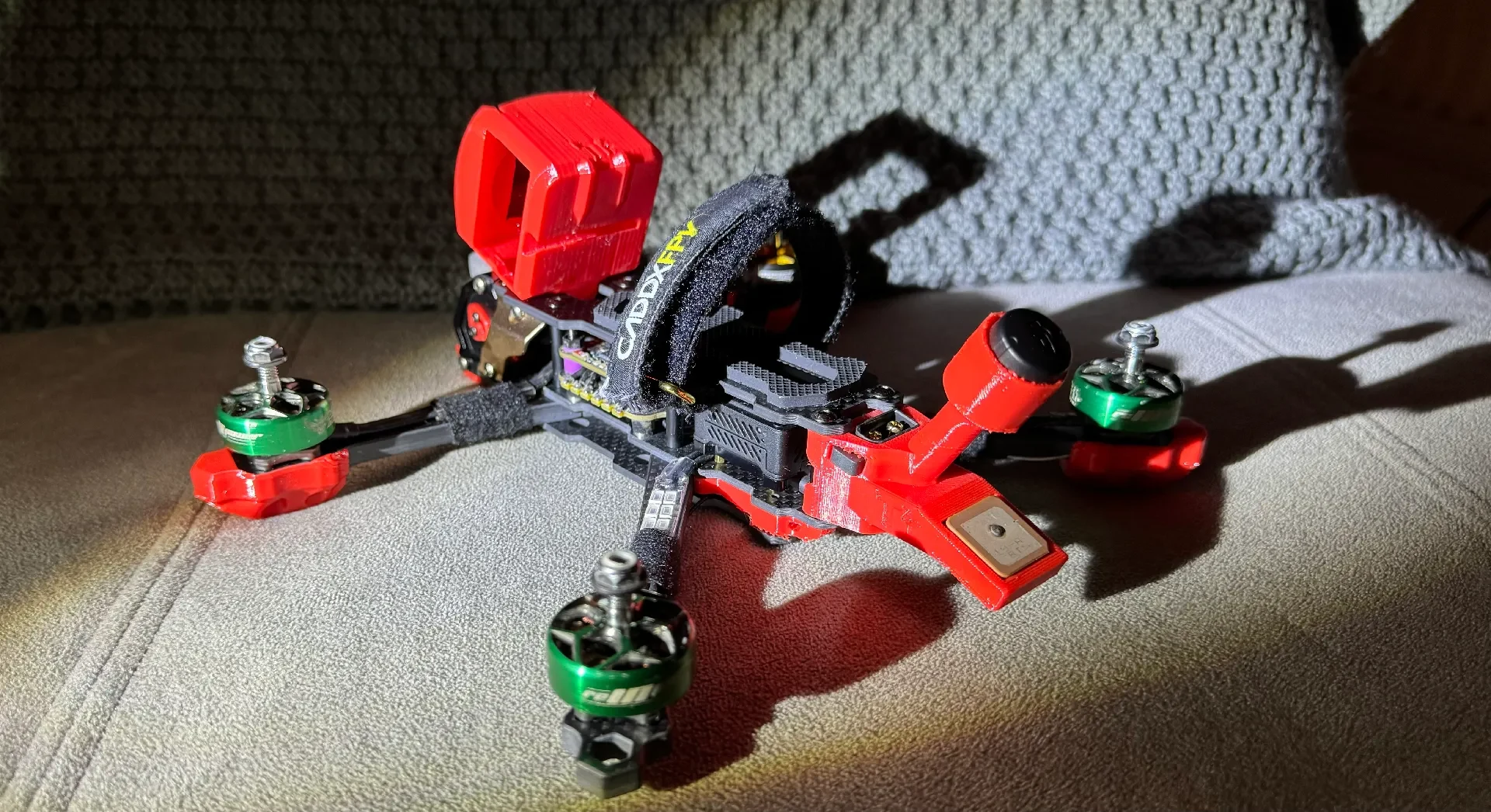

Проект антенны FPV: универсальный дрон FPV U.Fl для O3/Vi...

Сопутствующий проект к другим моим параметрически настраиваемым конструкциям FPV:

Под | О4 | Рамка Whoop Action2, 3-5 Крепление для антенны AcePro GoPro Mini Hero 9-12

Получите идеальную настройку антенны для вашего FPV-дрона. Комбинируйте 80 рамок, 50 антенн, 40 GPS-приемников и несколько вариантов приемных антенн. Мой гибкий дизайн по требованию готов.

Это заказной дизайн!

Здесь выложено лишь несколько базовых конфигураций, все остальное сделано для вас (бесплатно) на моем дискорде 3D Design. Вы выбираете какие варианты, я делаю вам дизайны, вы присылаете мне фотографии своих построек! См. шаги ниже.

Новые вещи:
O4 Pro вышел, и мой дизайн недавно обновлен и идеально подходит для него.
О4 Лайт тоже! Он крошечный и отлично работает.
Новое крепление антенны SMA, одинарное или двойное.
Я создал новый аккаунт в Instagram, чтобы демонстрировать пользователям распечатки моих работ!
Страница Thingiverse активна! Добавьте ❤, чтобы сохранить его для дальнейшего использования!
опубликуйте марку, чтобы продемо��стрировать свою сборку и вдохновить других!
Часть моих живых 3D-проектов по запросу. Смотрите таблицу выше и все дизайны в моем профиле! Я создал десятки тысяч проектов и нашел новых друзей для пилотов по всему миру.

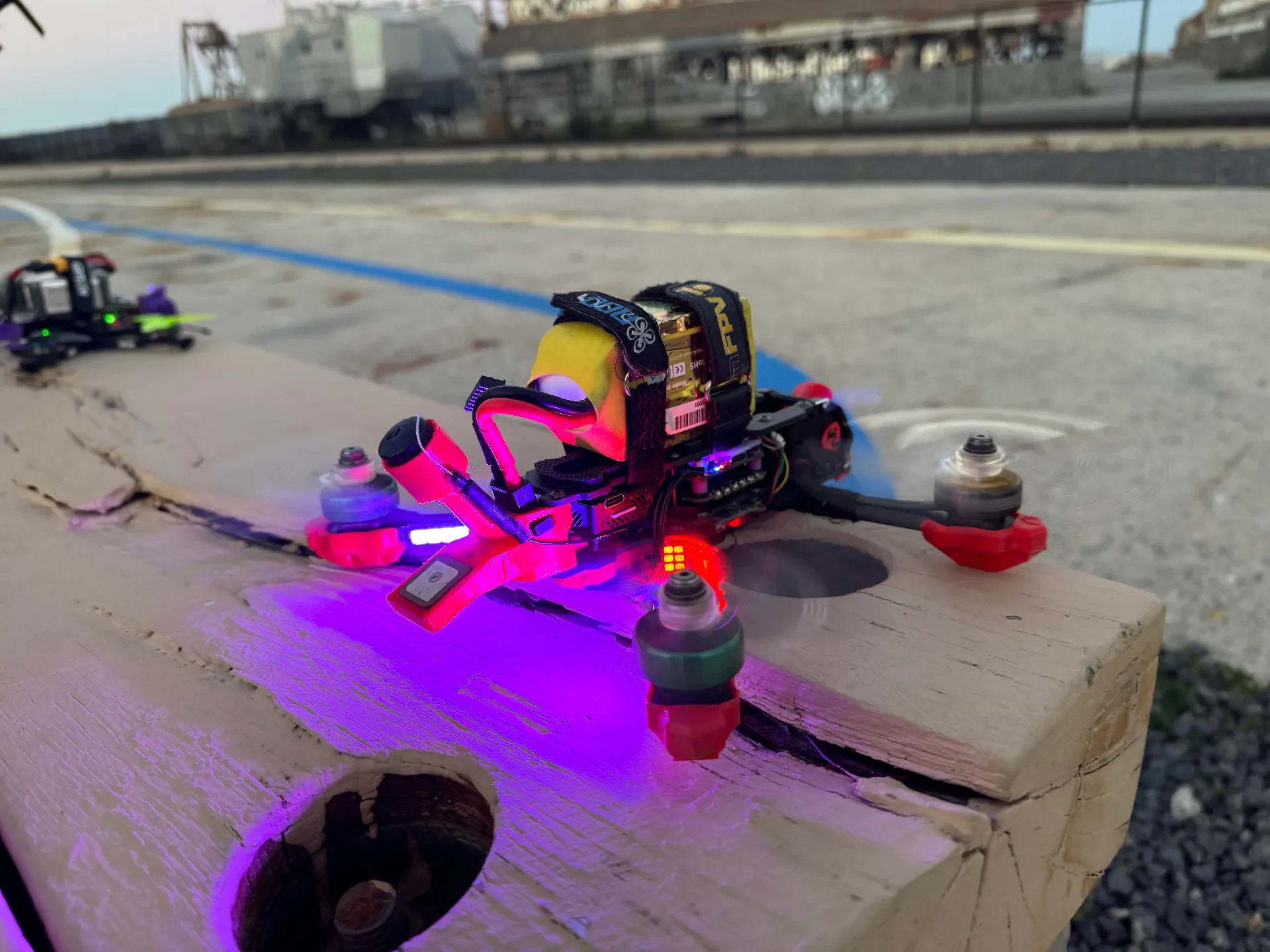

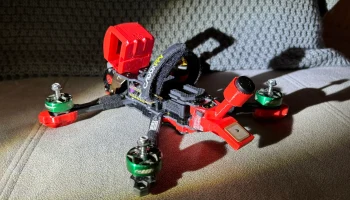

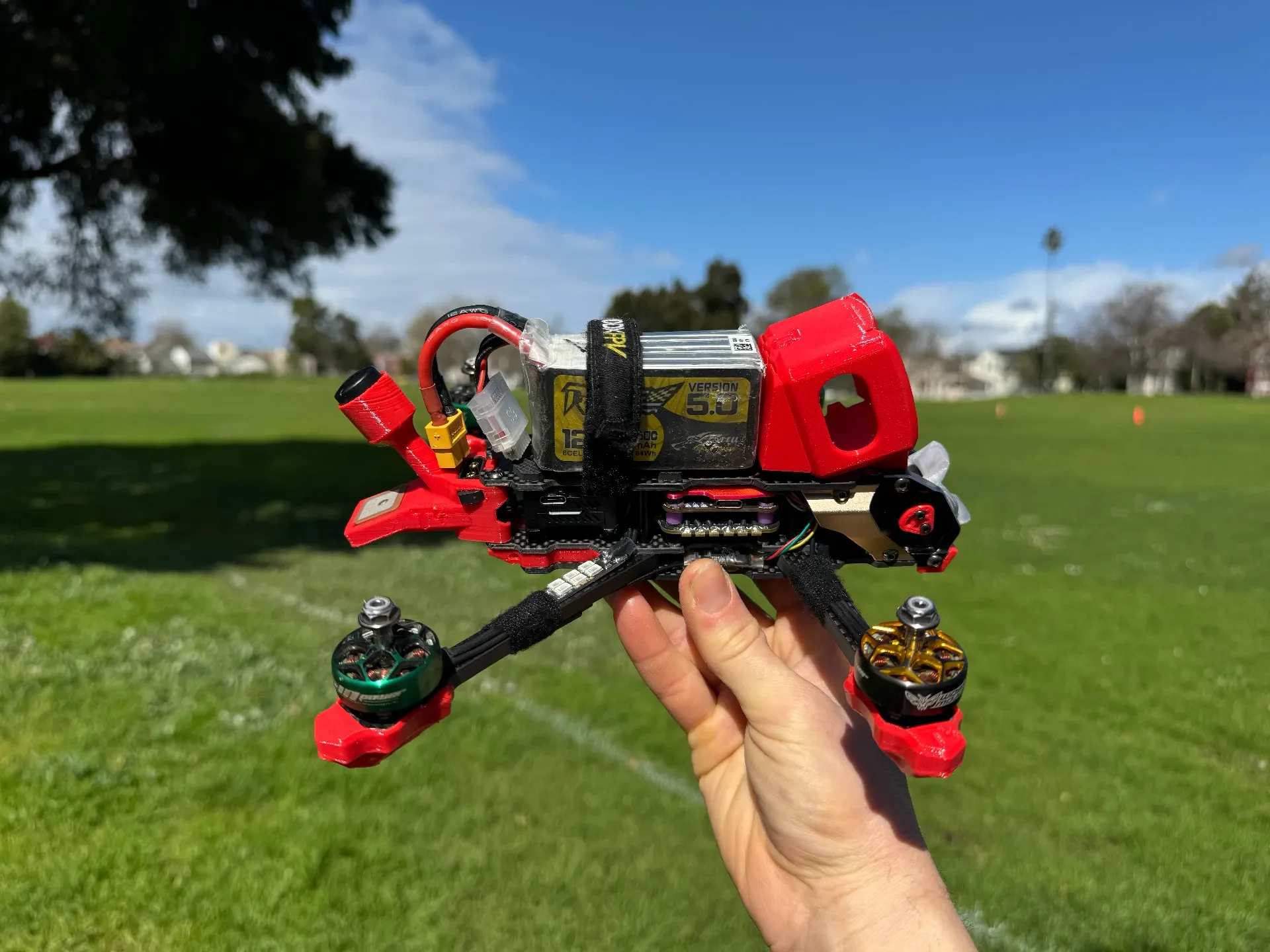

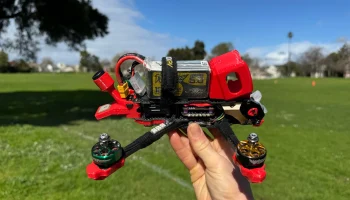

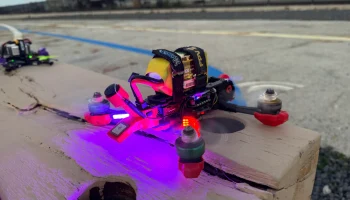

Посмотрите все фотографии моделей! Опубликуйте свой собственный!

Просто следуйте инструкциям!

Шаг 1: Выберите рамку
Квадры На данный момент я сделал маунтов для себя/других: TBS Source One V5, ImpulseRC Apex, Apex DC, Apex EVO, EVO DC, Micro Apex, AOS 3.5, AOS 5, AOS Cine35, Diatone Roma F5 V2, F7, Banggood Steele 5, GepRC Mark4, Mark5, Martian IV, iFlight Nazgul. XL5/Chimera7/etc, Quadmula Siren F5, F3, Flyfish Volador VD5, Supafly Flipmode, SpeedyBee Mario 5
Новые кадры поддерживаются каждый день! Сейчас более 100.
На вкладке «Файлы» вы найдете еще несколько файлов, упорядоченных по производителям.
Практически любой кадр — это честная игра!

Шаг 2: Выберите антенну
Антенна DJI O4 Pro с двумя лампами

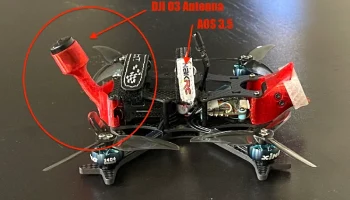

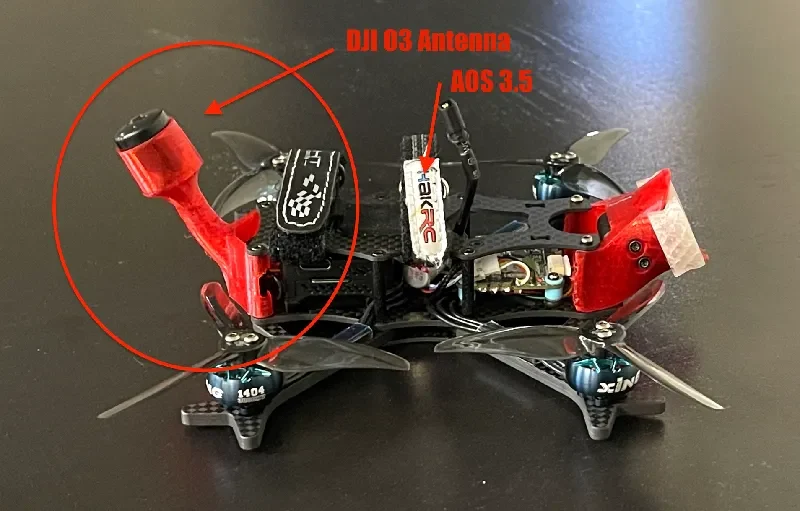

Стандартная двойная антенна DJI O3
Антенна DJI Vista V2
Антенна Walksnail
Вишневая антенна
ТБС Триумф Про Микро
FlyFish RC O3 короткий/средний/длинный
FlyFish RC Osprey Dual
Ссылка на Runcam
Foxeer Lollipop, Super Mini и т. д.
Люменье AXII 2
HGLRC Молоток мини
TrueRC Сингулярность
HDнулевой запас
Спидиби V2 40 мм
без стебля лампы, только одинарный или двойной
...
И т. д. Теперь в моей базе данных проектов десятки различных моделей.

Почти любой:

U.FL или
СМА-антенны
Одиночная антенна
Двойные антенны
Или защита без лампочки

Шаг 3. Выберите свой GPS (или его отсутствие!)
Имя ген ссылка ~цена размер вес рейтинг
Walksnail WS-M181 [с компасом] M10 caddx $17 18x18x4,6 4,3 г 5

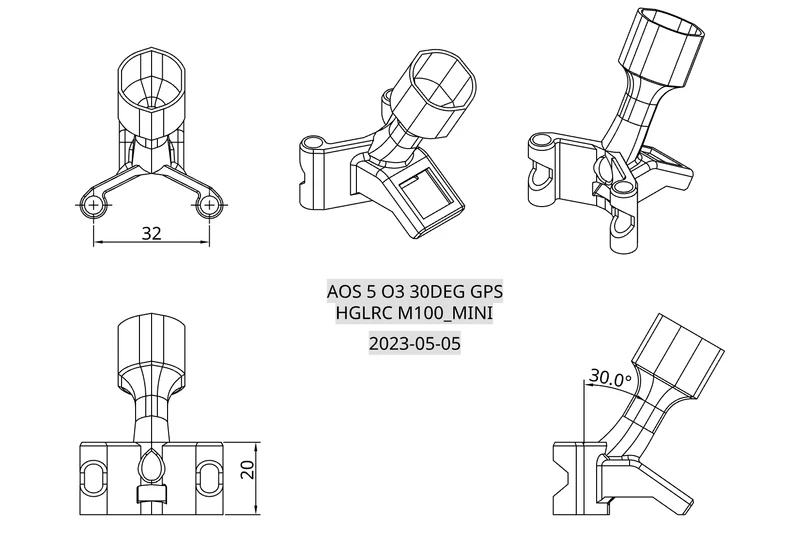

HGLRC M100 MINI M10 hglrc $16 15x15x5,2 2,6 г 5
Beitian BE220 M8N / BN-220 M10 Amazon $15 22x20x6 5,3 г 4
GOKU GM10 Mini V3 M10 Flywoo $18 18x18x4,6 4,5 г 4
БЗГНСС БЗ-181 М10 нбд $20 18х18х8 4,6г 4
GOKU GM10 Nano V3 M10 Flywoo $19 12x16x4,5 2,2 г 3
GOKU GM10 Pro V3 [с компасом] M10 Flywoo 20 долларов США 25x25x6 7,2 г 2
Матек М80-5883 м8 матек ЭОЛ 20х20х10 7г 2
TBS M8.2 GPS m8 tbs $14 20x22x6 5,2 г 2
iFlight M8Q-5883 V2.0 m8 iflight $40 20x20x8,5 10 г 1
Больше. еще много. Почти любой GPS.

Это примерный список. Я добавил еще десятки и рад добавить еще.

Шаг 4. Выберите крепление антенны приемника.
Низкопрофильный монтаж ELRS
одинарный или двойной монтаж (вертикальный и/или горизонтальный)
в низкопрофильной конструкции для крепления используются застежки-молнии или закручивающиеся стяжки.
отлично подходит для конструкций с GPS, где мало места
ELRS Двуплечий монтаж
Одинарный или двойной монтаж!
Смотрите фото ниже
TBS Crossfire Immortal T-диполь
низкопрофильное крепление на молнии/застежке или
классическое двуручное крепление Immorta-T

Пример моего

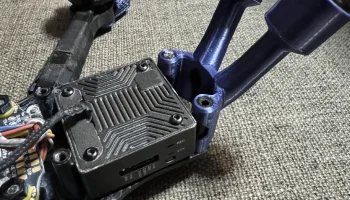

Шаг 5: Монтаж видеопередатчика (новинка!)

Только для некоторых рам могу сделать крепление O3 VTX. Спросите о других, если вам интересно:

TBS SourceOne V5 и V3
Спидиби Марио 5
ImpulseRC Apex и Apex EVO
→ Если вам нужны другие, вам нужно будет измерить для меня свою фигуру!
Измерьте межцентровое расстояние от задних стоек до следующих передних стоек. (Куда пойдет ваше воздушное подразделение)

Шаг 6: Монтаж XT60

Работает только с некоторыми кадрами, стоит проверить, нужна ли вам эта функция!

Шаг 7: Запросите конфигурацию!

→ Присоединяйтесь к моему дискорду, чтобы запросить вашу конкретную версию!

→ Пожертвования принимаются, если вы довольны своими результатами и не хотите
