Корпус контроллера ESP32-S3 WLED (вход XT60)........

Описание модели

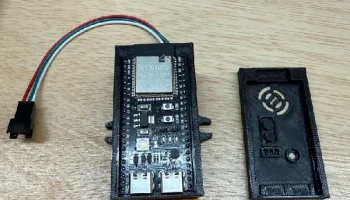

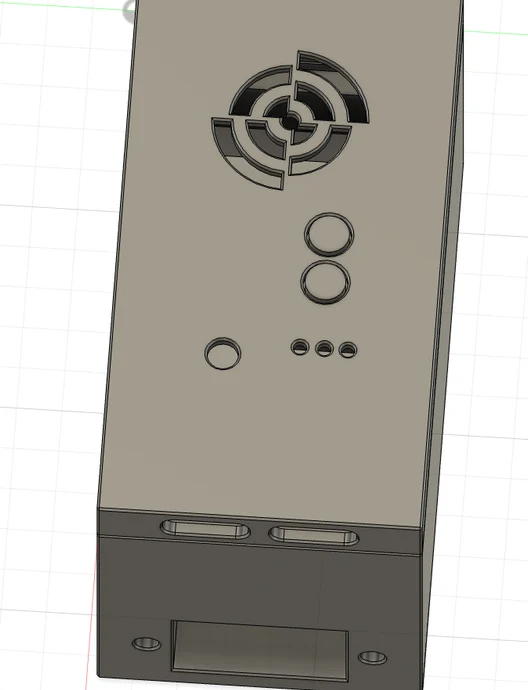

Эта 3D-модель представляет собой корпус для макетной платы ESP32-S3 N16R8.

(размер платы: 2,28 × 1,1 дюйма), предназначен для использования в качестве контроллера WLED с предварительно припаянными контактными разъемами.

В корпусе предусмотрено место для:

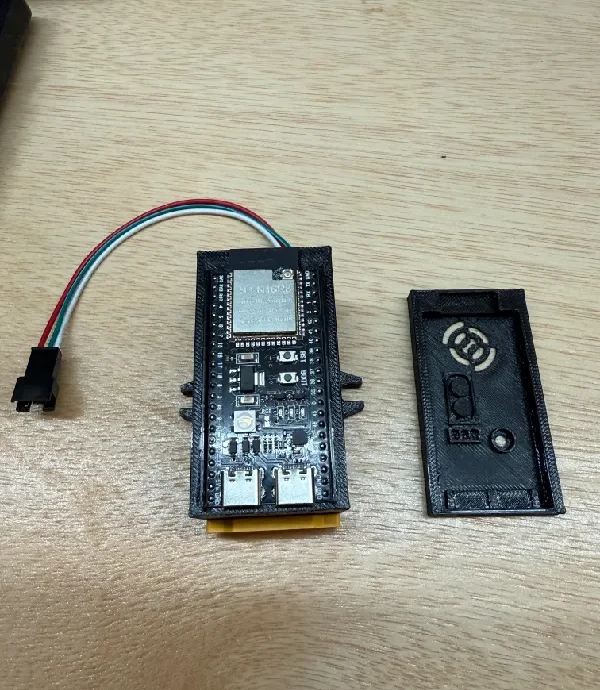

* Плата разработки ESP32-S3

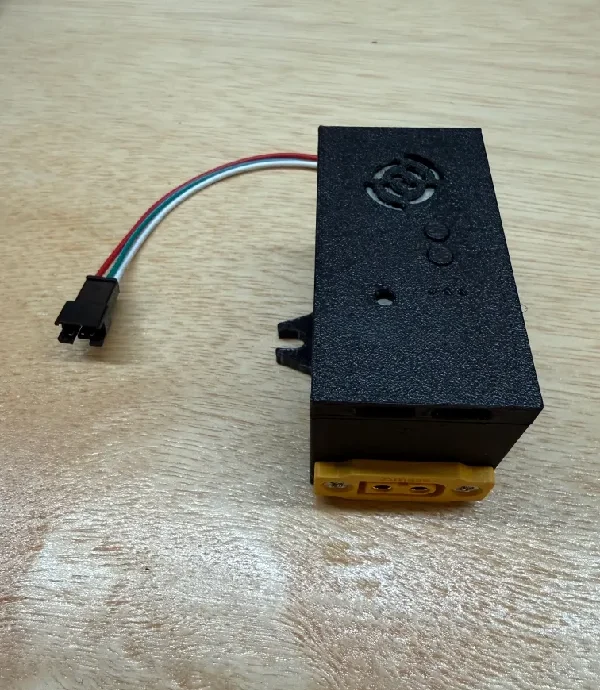

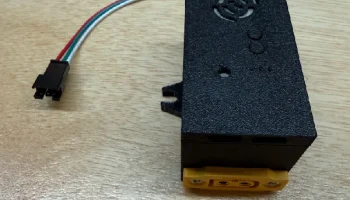

* Разъем питания XT60E-F «мама»

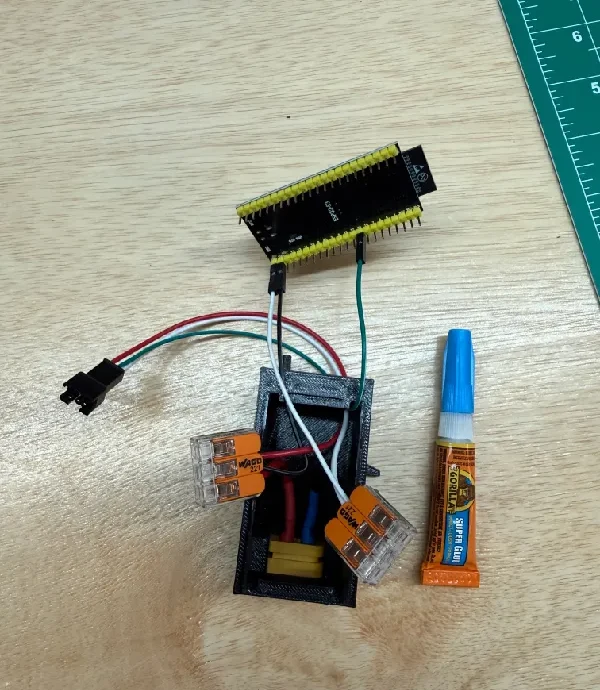

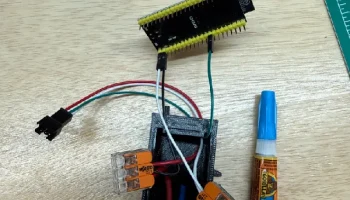

* Внутренние проводные соединения (например, разъемы WAGO)

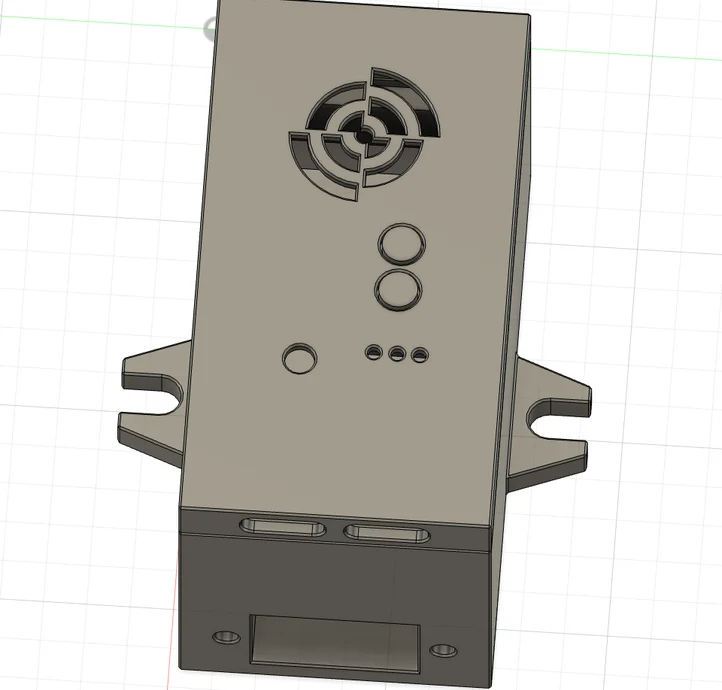

В комплект поставки входят два варианта корпуса:

* С монтажными ушками

* Без монтажных ушей

Настройка прошивки/программного обеспечения

Плата была прошита с помощью:

* Веб-установщик WLED: https://wled-install.github.io/

* Выбранная цель: «ESP32-S3 (16 МБ флэш-памяти, OPI FLASH, с пользовательским модом, реагирующим на звук)»

Был выполнен стандартный процесс установки WLED.

Другие варианты использования

Несмотря на то, что корпус спроектирован с учетом использования WLED, его также можно использовать для проектов ESP32-S3, отличных от WLED, при условии, что размеры платы и расположение разъемов совместимы.

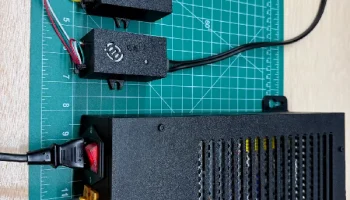

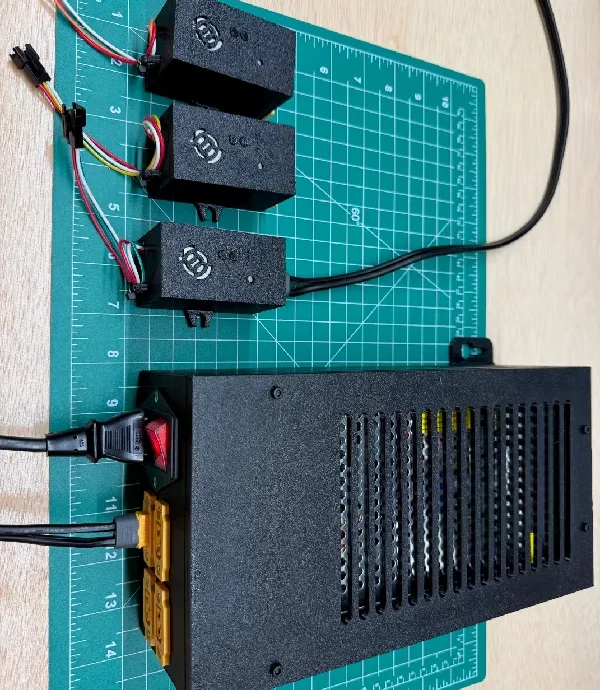

Электрическое/светодиодное тестирование

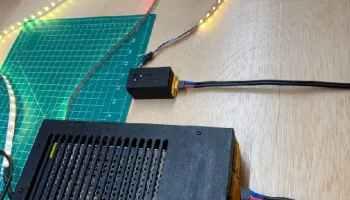

* Прот��стировано со светодиодной лентой SK6812.

* Вход питания через гнездовой разъем XT60E-F.

* Исходящие провода можно закрепить стяжками-молниями для снятия натяжения.

* В этой сборке для закрепления штыревой головки использовался клей (необязательно).

Печать информации

Проверенные материалы:

* НОАК

* ПЭТГ

Необходимые опоры:

* Открытие разъема питания: требуется поддержка

* Открытие порта USB: может потребоваться поддержка; может успешно печатать без поддержки в зависимости от принтера и настроек

* Распечатайте обложку, перевернув ее, чтобы плоская внешняя сторона касалась рабочей пластины. Такая ориентация сводит к минимуму свесы и значительно сниж��ет потребность в опорах.

Другие материалы могут подойти, если сохраняется точность размеров.

Ссылки на продукты (для сопоставления размеров)

Отказ от ответственности:

Не связан ни с каким продавцом. Детали были приобретены на Amazon, а корпус был спроектирован с учетом их физических размеров. Эквивалентные детали друг��х производителей должны работать, если размеры совпадают.

* Плата разработки ESP32-S3 (N16R8): https://www.amazon.com/dp/B0F5QCK6X5

* Гнездовая вилка XT60E-F: https://www.amazon.com/dp/B0CJB8Z7H8.

* Использовались винты M3 × 8 мм.
