Корпус Waveshare ESP32-C6 и BME680

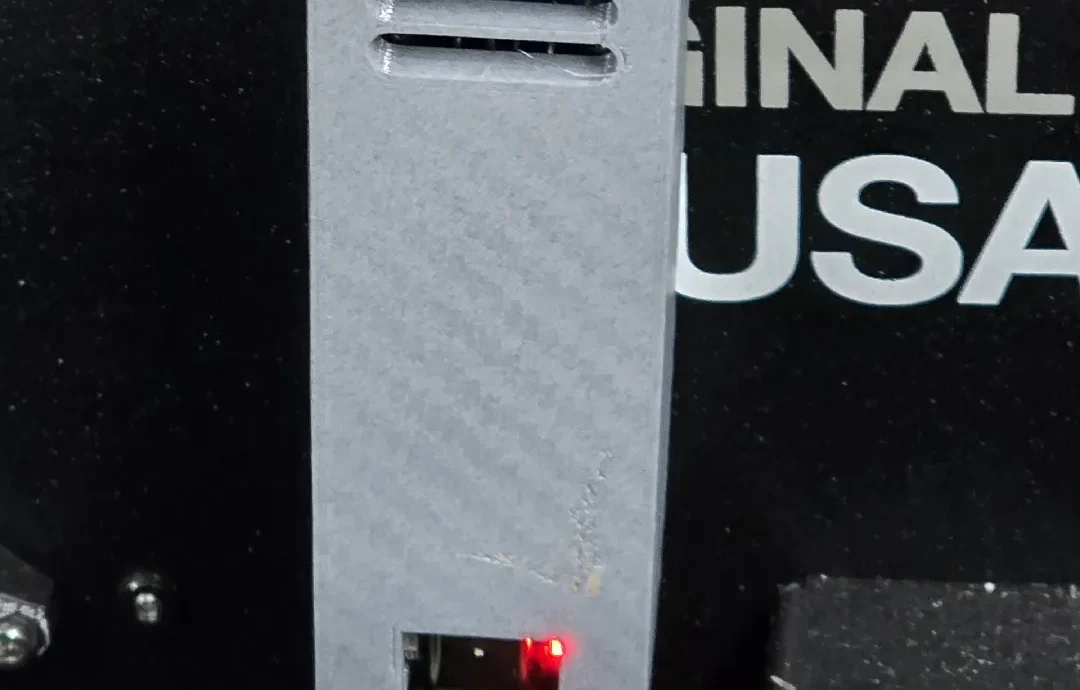

Спроектировал этот корпус для некоторых датчиков окружающей среды Thread, которые я собирал.

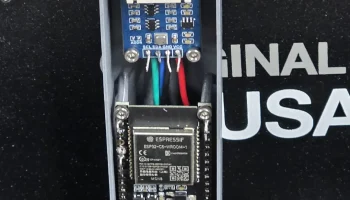

Подходит для Waveshare ESP32-C6-DEV-KIT-NX и BME680 — может быть совместим с другими платами Waveshare ESP32, если они имеют одинаковую площадь, но я не изучал этот вопрос.

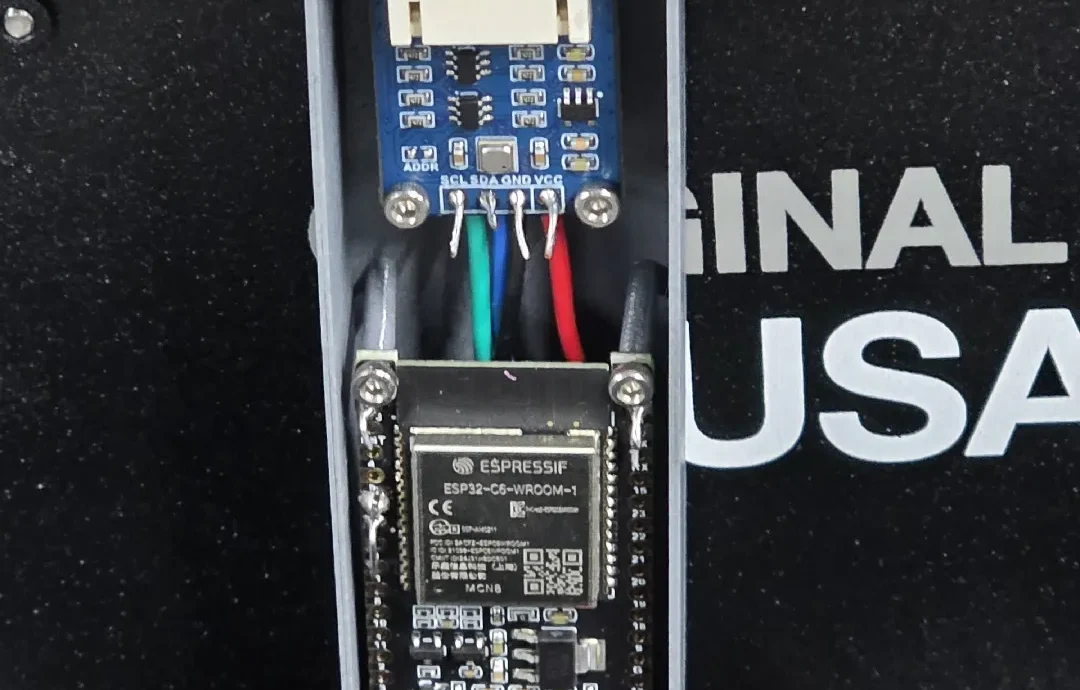

Я оставил место за платами для проводки или моделей с разъемами.
Кроме того, модуль BME68X можно установить в любой ориентации для поддержки как точек пайки, проходящих через плату, так и прилагаемого отводящего кабеля на другом конце.

Рекомендую печатать из PETG, поскольку я подозреваю, что винтовые штифты из PLA будут довольно хрупкими.
(Редактировать: с тех пор напечатал некоторые из PLA, и все работало нормально)

Никакие опоры не требуются — для пластика, более склонного к деформации, возможно, стоит добавить поля.

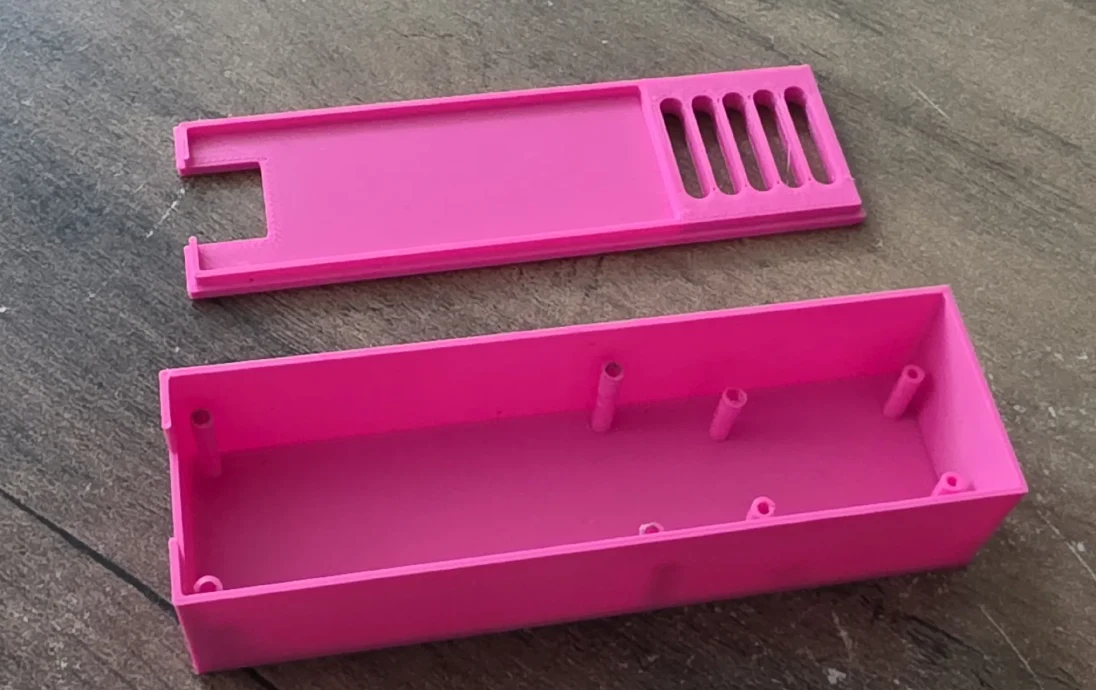

Для сборки требуется 6 винтов M2, а крышка имеет фрикционную посадку — может потребоваться некоторое масштабирование с учетом ��опусков вашего принтера.
