Крепление камеры ESP32 для MK3

Мне нравится мой MK3, но мне грустно, что у него нет встроенной камеры, как у других сопоставимых принтеров. У меня лежала запасная камера ESP32, и я решил найти для нее крепление. Однако после долгих поисков я решил создать свою собственную, и вот результат.

Установка

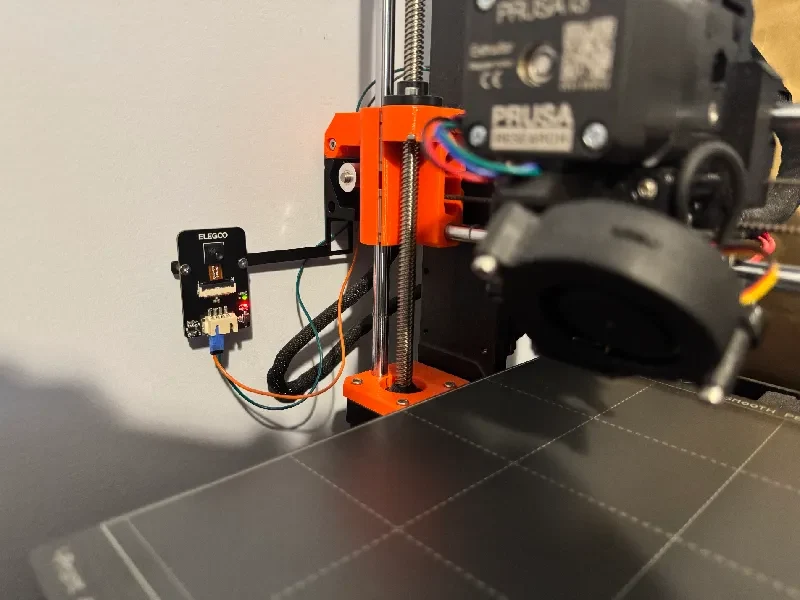

Для этого требуется только один шестигранный винт M3 диаметром 18 мм, который вставляется в остаточное отверстие двигателя оси X. Сама камера крепится к креплению с помощью винтов и латунных прокладок, входящих в комплект ELEGOO Smart Robot Car Kit V4.0.

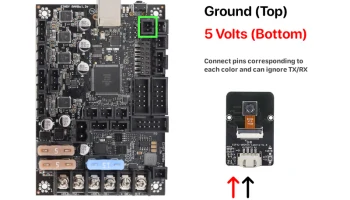

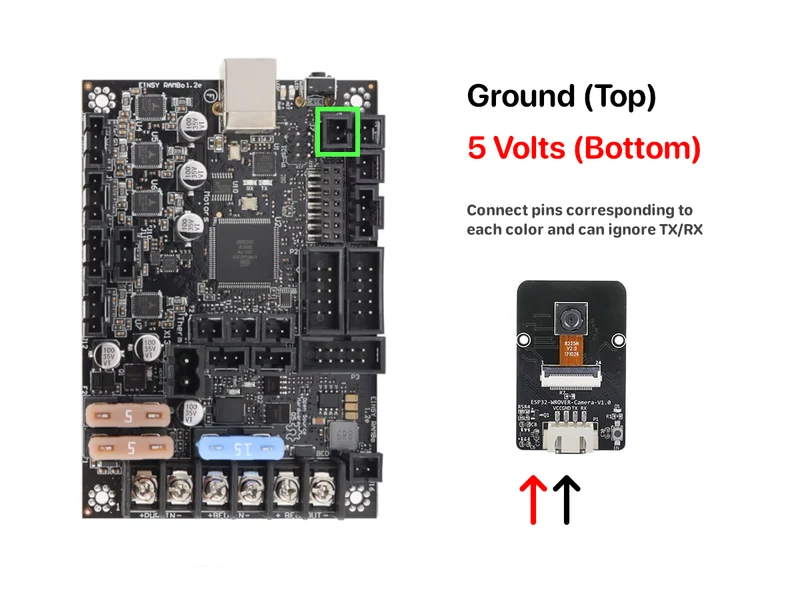

Для питания камеры вы можете использовать порт USB-C напрямую, но учтите, что для правильной работы другой конец кабеля должен быть USB-A. Тем не менее, я бы рекомендовал использовать перемычки, следуя инструкциям на последнем рисунке для положительных и отрицательных проводов. Проложите провода вверх и наружу из корпуса, а затем к камере, оставляя немного провисания, чтобы они не зацепились. Этот метод гарантирует, что камера будет включена только тогда, когда включен принтер.

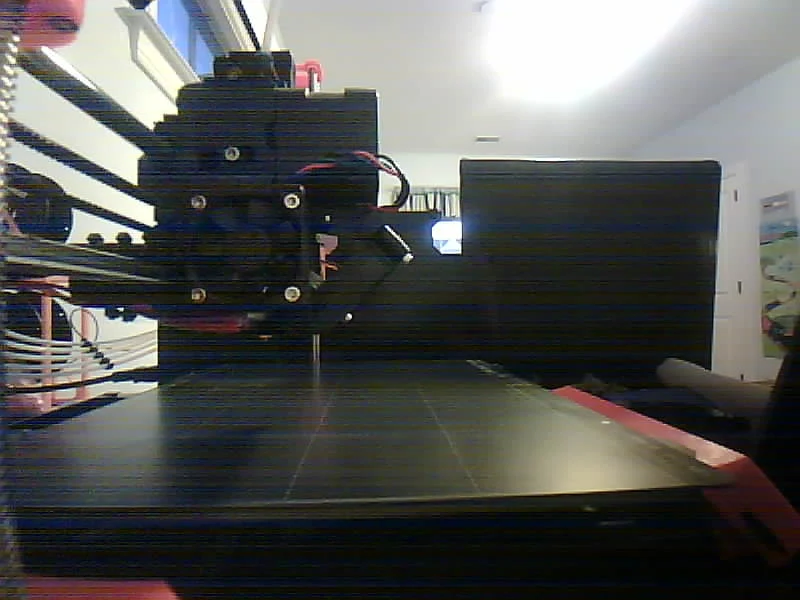

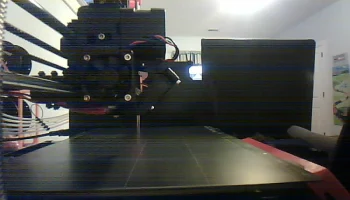

Чтобы просмотреть видеопоток, подключитесь к сигналу Wi-Fi камеры, а затем перейдите по адресу 192.168.4.1 в браузере.

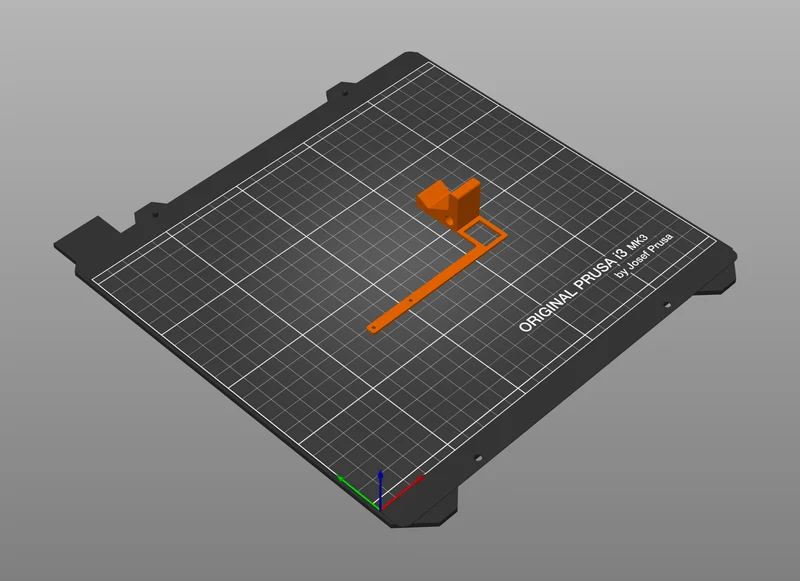

Настройки печати

Распечатайте без подставок и при желании с полями. Процент заполнения и вы��ота слоя не имеют особого значения. Я бы рекомендовал установить количество периметров равным 3, чтобы крепление с меньшей вероятностью сломалось под собственным весом, хотя оно все равно может немного прогибаться вперед и назад.

Другое

Если эта модель оказалась для вас полезной, пожалуйста, поставьте ей лайк, она мне очень помогает.

Ссылка на Thingiverse: https://www.thingiverse.com/thing:7261858.
