Держатель антенны GepRC MX3 Sparrow VTX

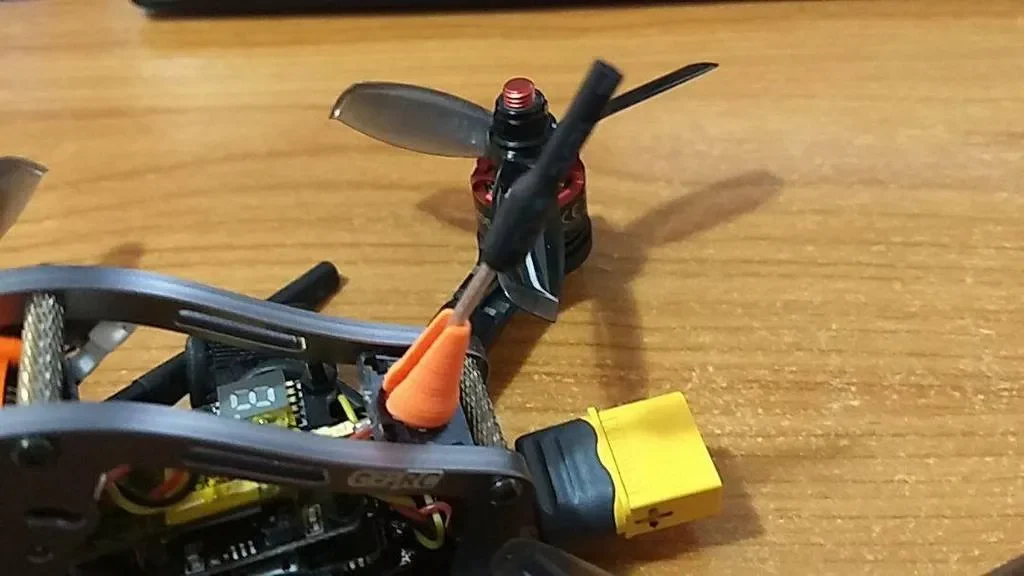

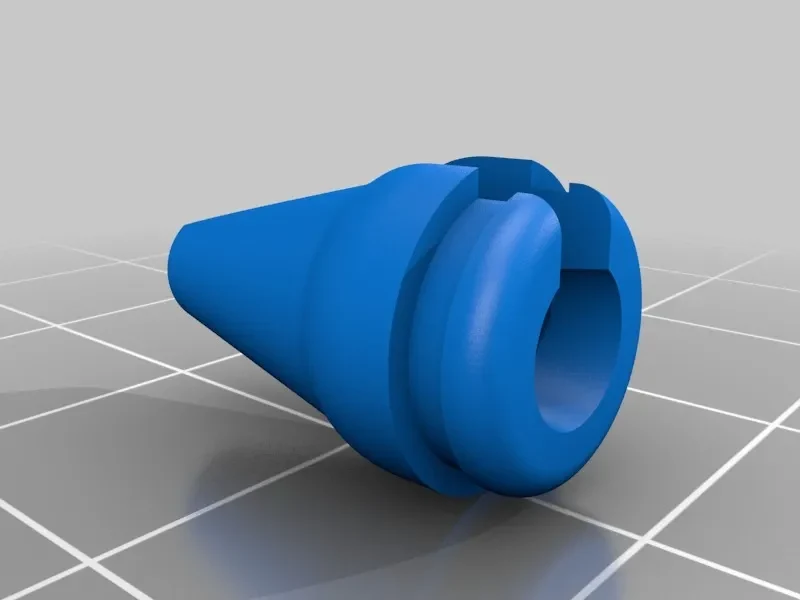

Я обнаружил, что при использовании 20-миллиметрового стека с антенной UFL в раме GepRC MX3 Sparrow он имел тенденцию выходить прямо сзади, прямо на одной линии с винтами, и время от времени задевал их. Поэтому я нарисовал этот держатель антенны в Fusion 360, чтобы подключить его к существующему креплению антенны из углеродного волокна и принять 2-миллиметровый антенный кабель, чтобы отогнуть его.

Также должен работать с любым стандартным отверстием SMA/RP-SMA в карбоновой пластине толщиной 1,5 мм. Он надевается на антенный кабель и плотно прикрепляется к карбоновой пластине. Должен быть достаточно коротким, чтобы можно было использовать антенны с разъемом «клеверный лист» и дипольный UFL.

Настройки печати

Принтер:

Turnigy Фабрикатор Мини Mk2

Плоты:

Да

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20-30%

Примечания:

Я печатал из ABS, но, вероятно, он будет нормально работать и с PLA и т. д.

Пост-печать =============
