Чехол ESP32 Rover Kit V2

Чехол ESP32 Rover Kit V2

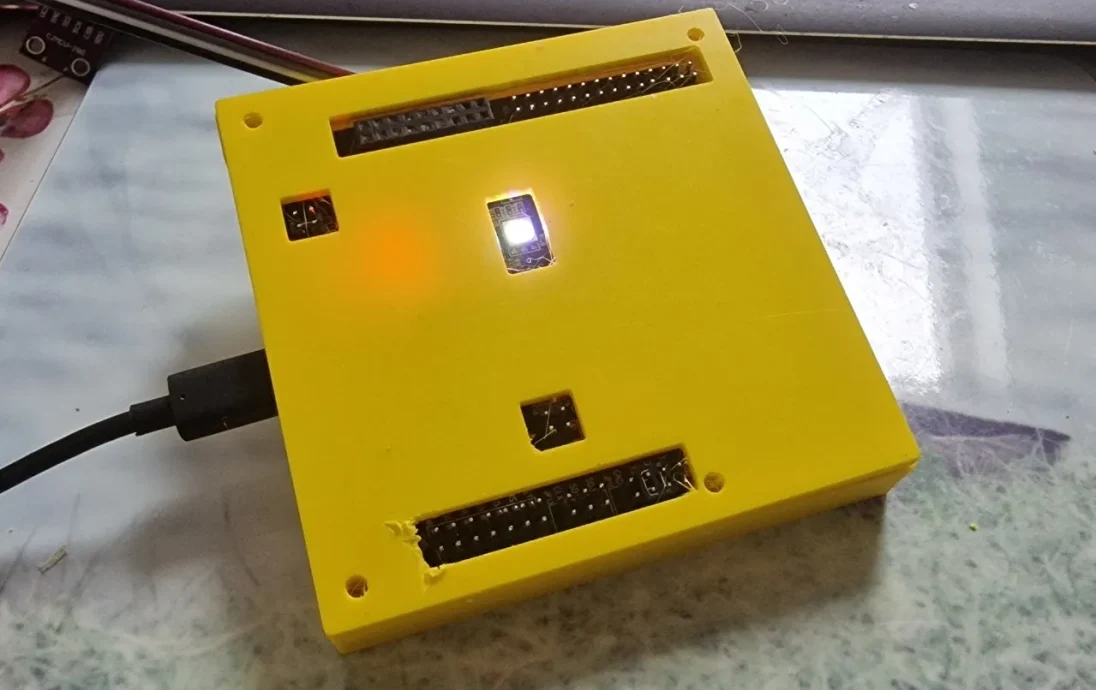

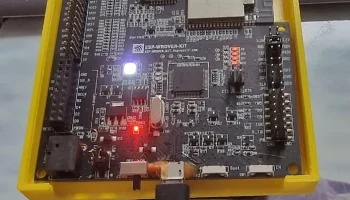

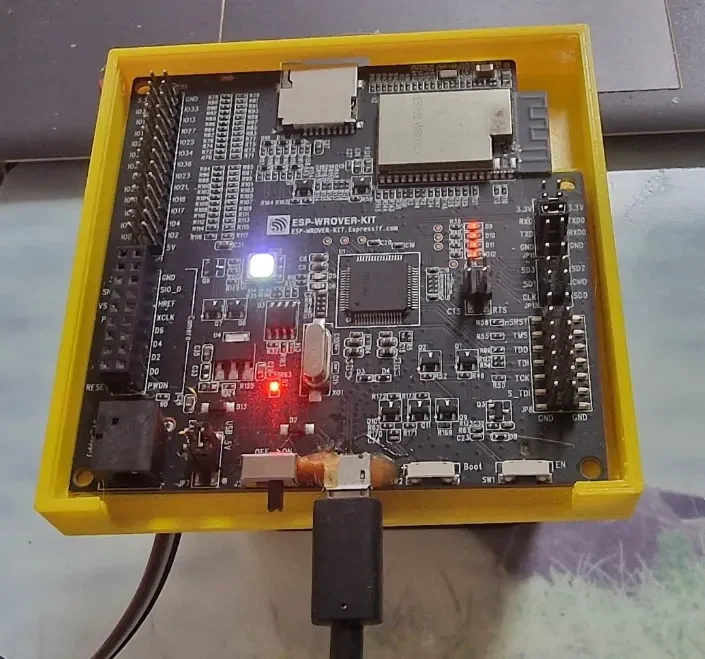

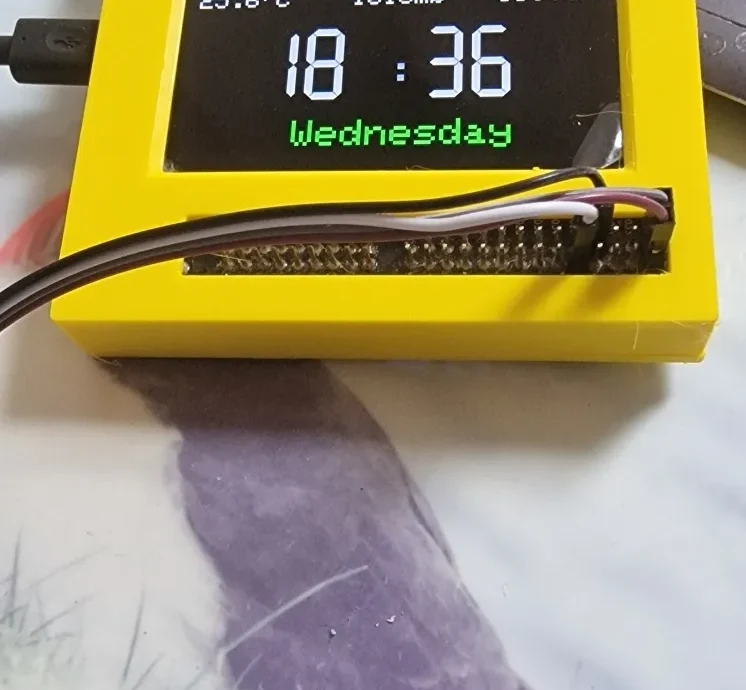

Этот чехол предназначен для размещения ESP32-ROVER-KIT и подходит для версии 2.
Хотя эта плата уже довольно старая, я считаю, что всего было 4 версии платы.

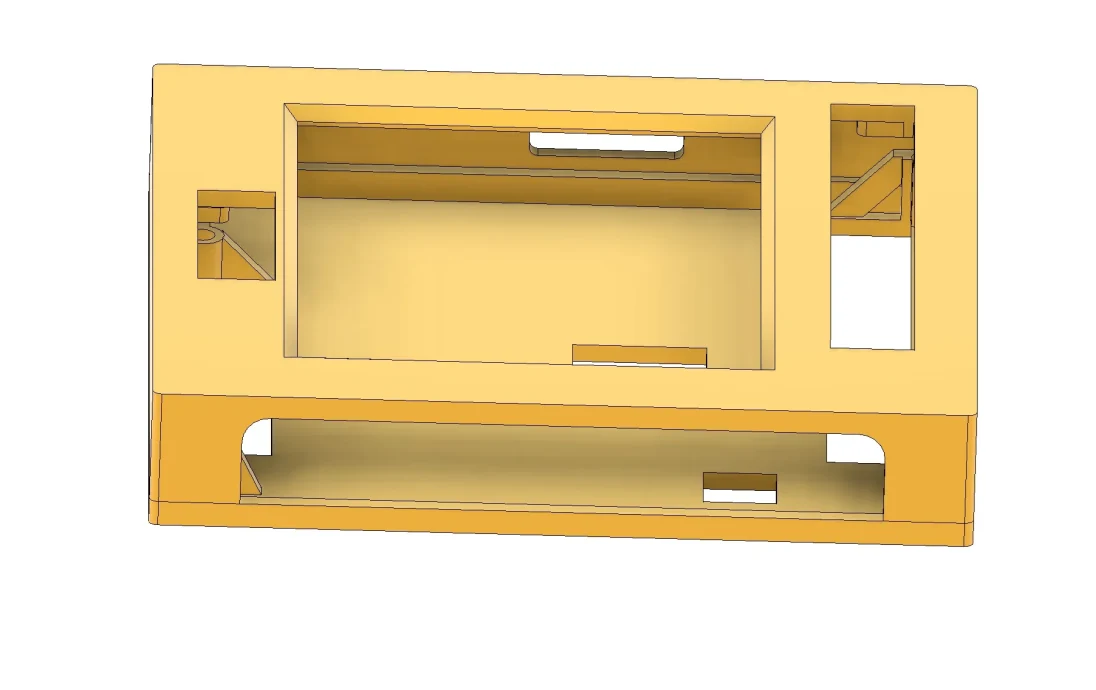

При разработке корпуса я использовал модифицированную CAD-модель платы версии 4.
Основное различие между V2 и V4 заключалось в изменении типа переключателя, изменении положения микро-USB и изменении расположения некоторых контактов.

У меня переключатель EN Reset никогда не работал, и я обнаружил, что R61 не нужен, поэтому небольшой капля проводящей краски на верхней части R61 закорачивает его, и сброс работает.

Корпус крепится на месте без каких-либо винтов.

Напечатан на PLA толщиной 0,2 мм. Я использовал подставки для отверстия для SD-карты, но на вашем принтере это может не потребоваться.

Я включил ��айлы Step, а также файлы stl, так как это облегчит внесение любых изменений, которые могут вам понадобиться.

Надеюсь, это кому-то поможет.
