Магнитный кронштейн для антенны Wi-Fi...

У меня есть камера Wi-Fi, которой требовался более длинный антенный кабель с прикрепленной антенной, чтобы передать сигнал в зону, где моя сеть Wi-Fi могла бы принимать данные.

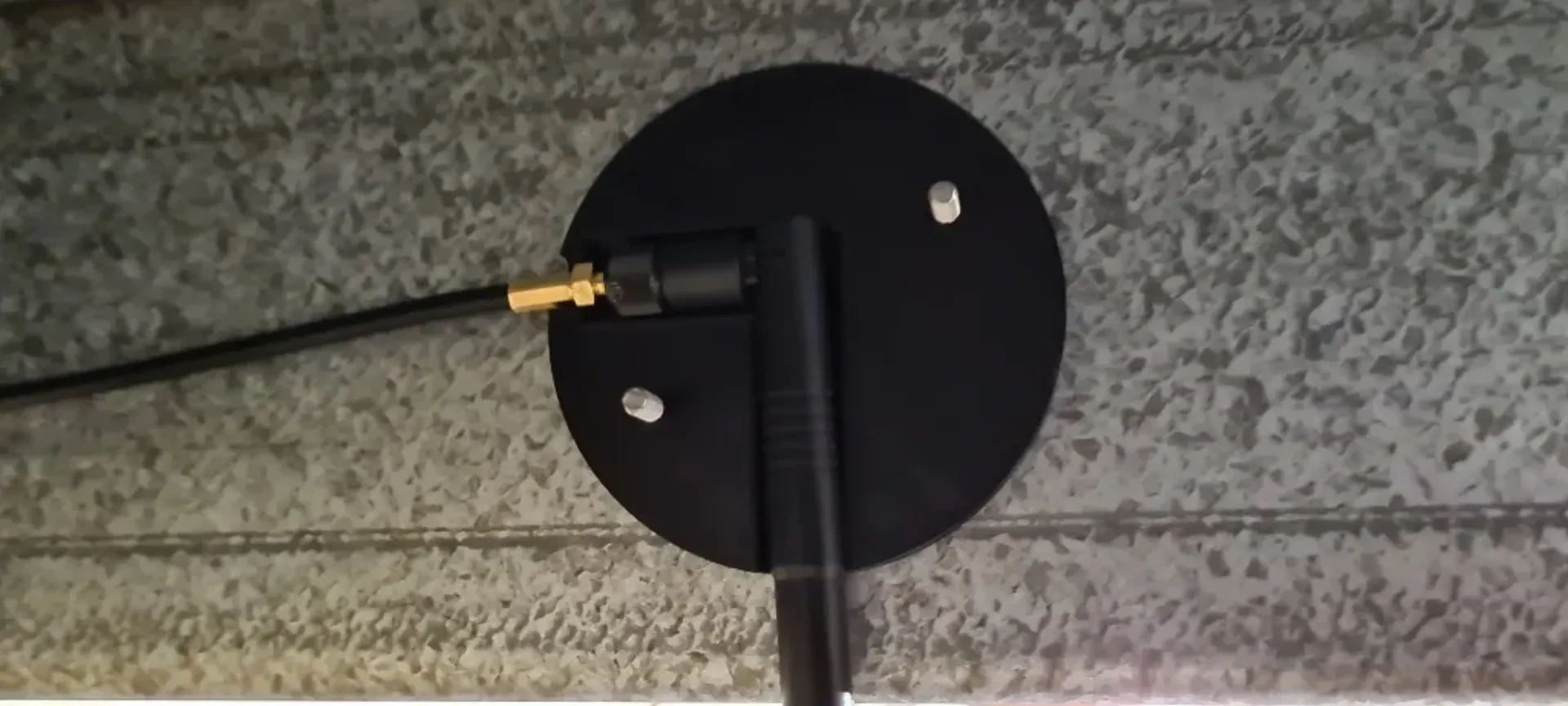

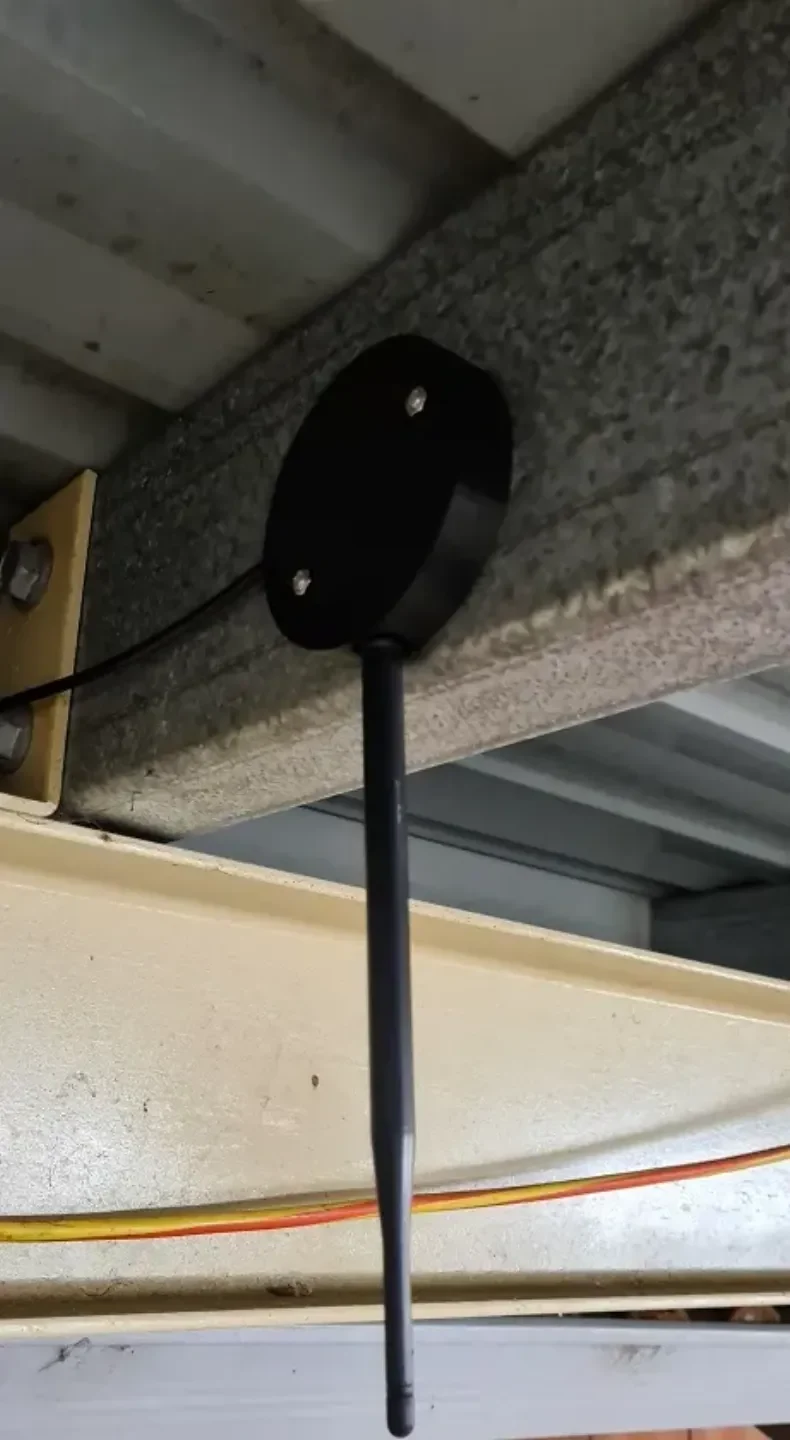

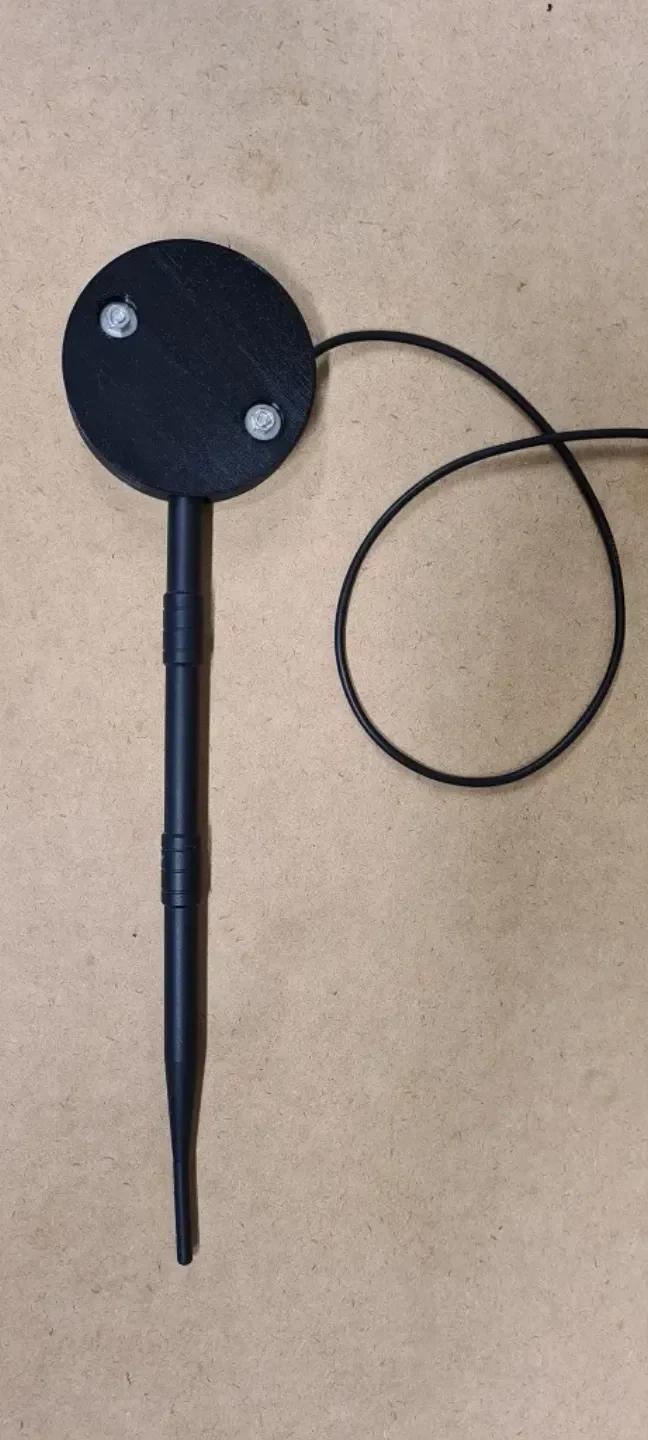

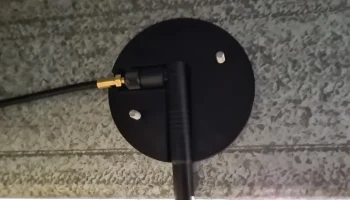

Этот кронштейн позволяет типичной круглой антенне Wi-Fi большего радиуса действия, как показано на фотографиях, надежно размещаться внутри узла, а затем прикрепляться к стальным прогонам вверх дном на крыше, чтобы она выглядела аккуратно и профессионально (а не просто свисающая с крыши антенна Wi-Fi!).

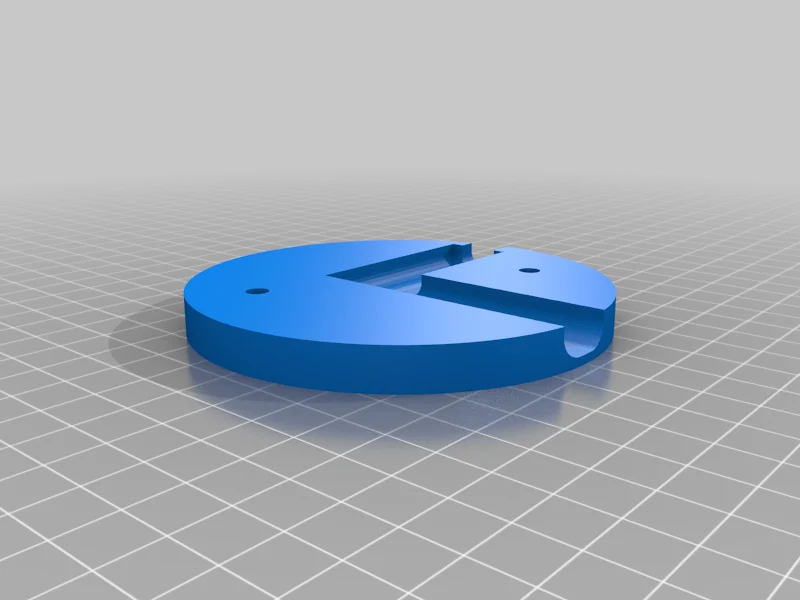

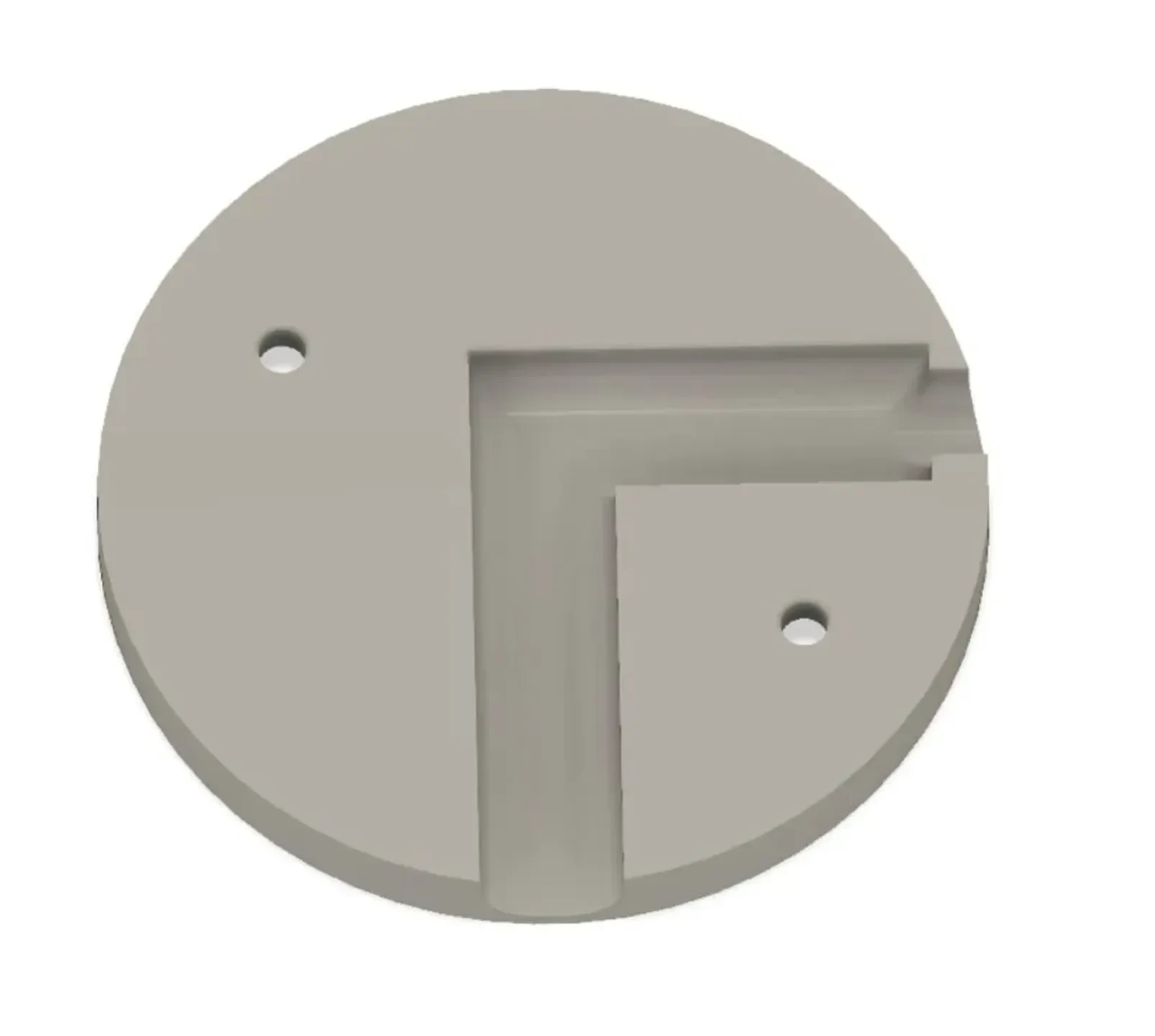

Чтобы создать обе стороны, вы просто зеркально отражаете сетку по оси X, чтобы создать противоположную половину грани из файла STL.

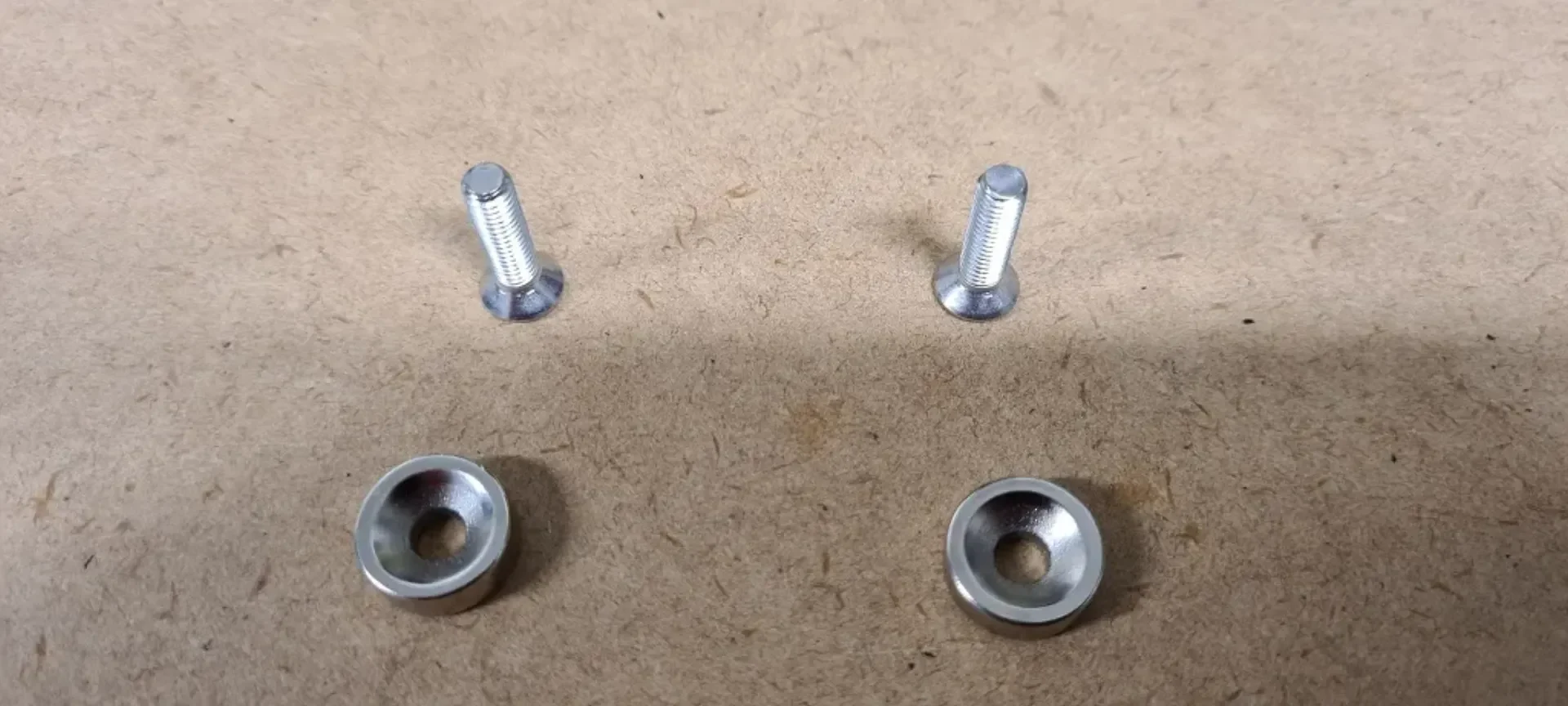

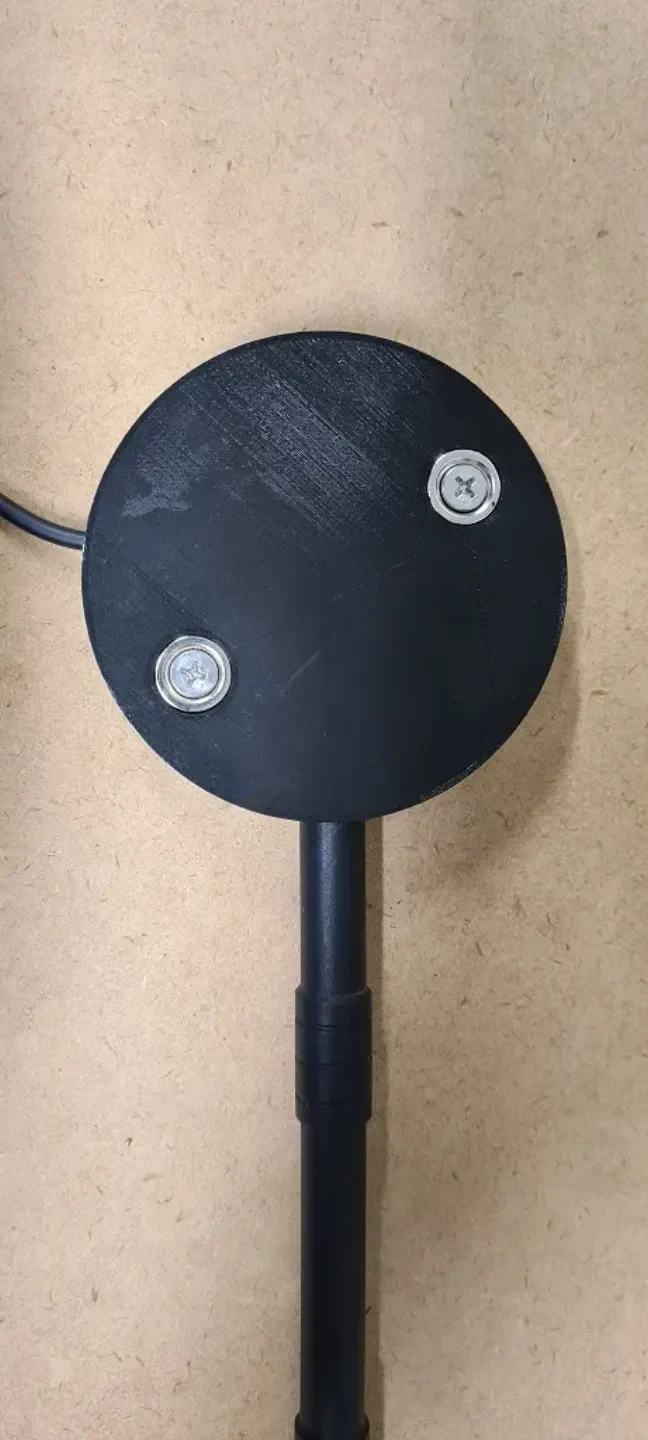

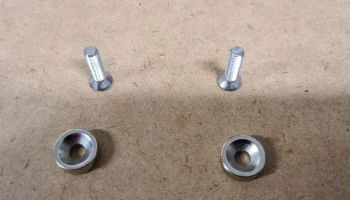

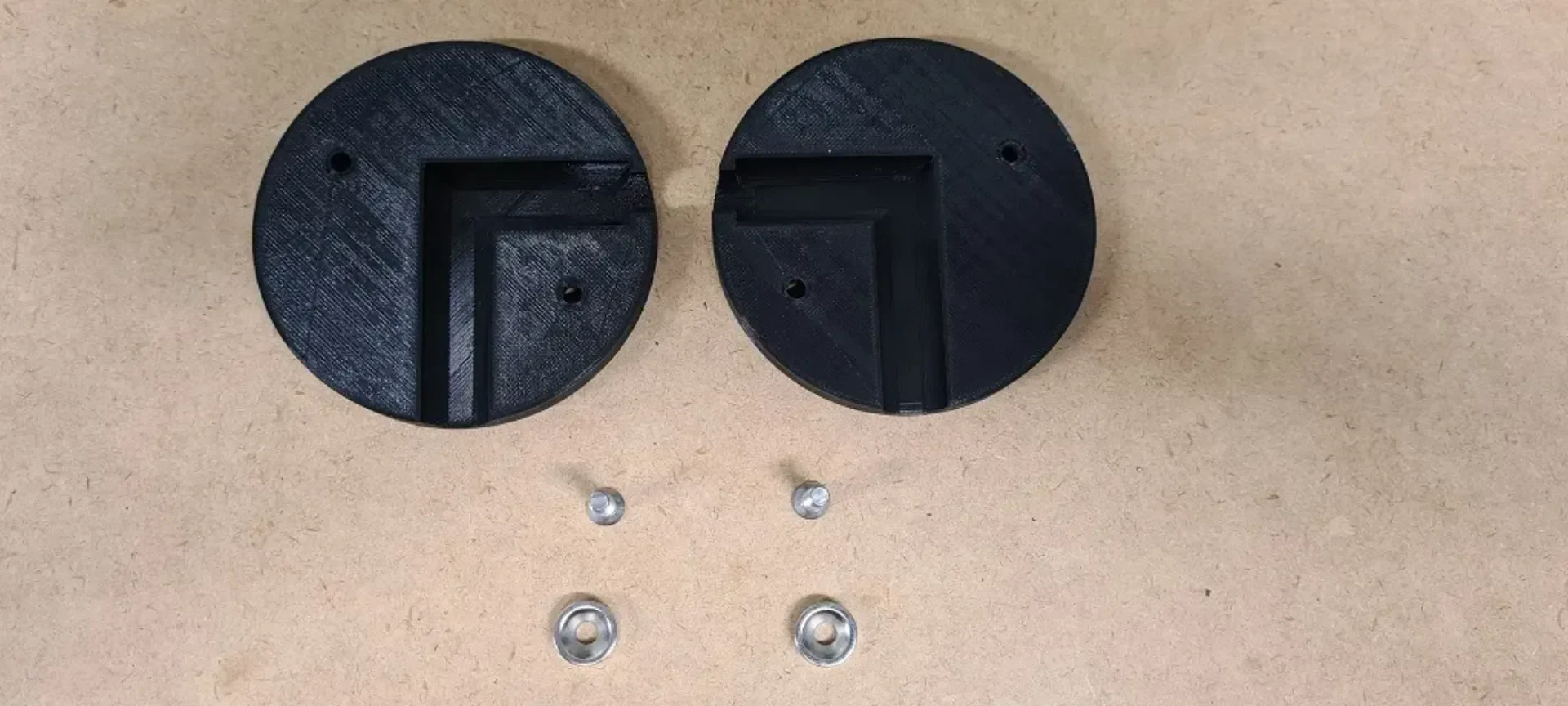

Я использовал два винта M5 диаметром 19 мм с потайной головкой, шайбы и гайки с двумя встроенными «круглыми неодимовыми магнитами из редкоземельных металлов N35 15x5 мм с отверстием 5 мм» на лицевой стороне узла, который вы хотите прикрепить к прогону (или металлической стене), как показано на фотографиях.

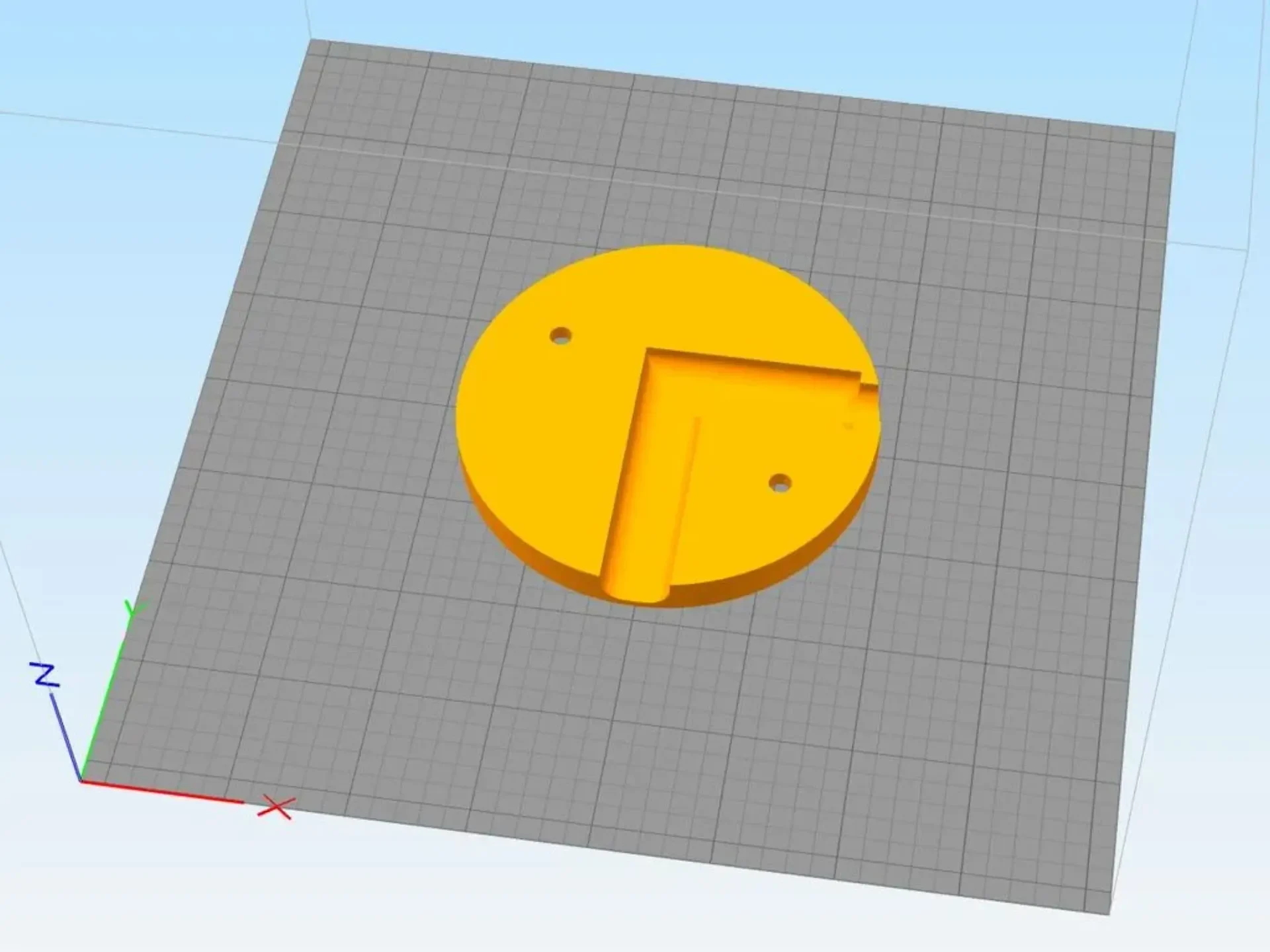

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Цельнометаллическая Мега

Плоты:

Нет

Поддерживает:

Нет

Заполнение:

10%

Нить:

X3D (Австралия) НОАК

Любой

Примечания:

Обратите внимание, что эти магниты имеют потайные отверстия диаметром 5 мм, так что головка винта сидит заподлицо — их легко найти на eBay и других сайтах.
