Автоматические умные рулонные жалюзи мод........

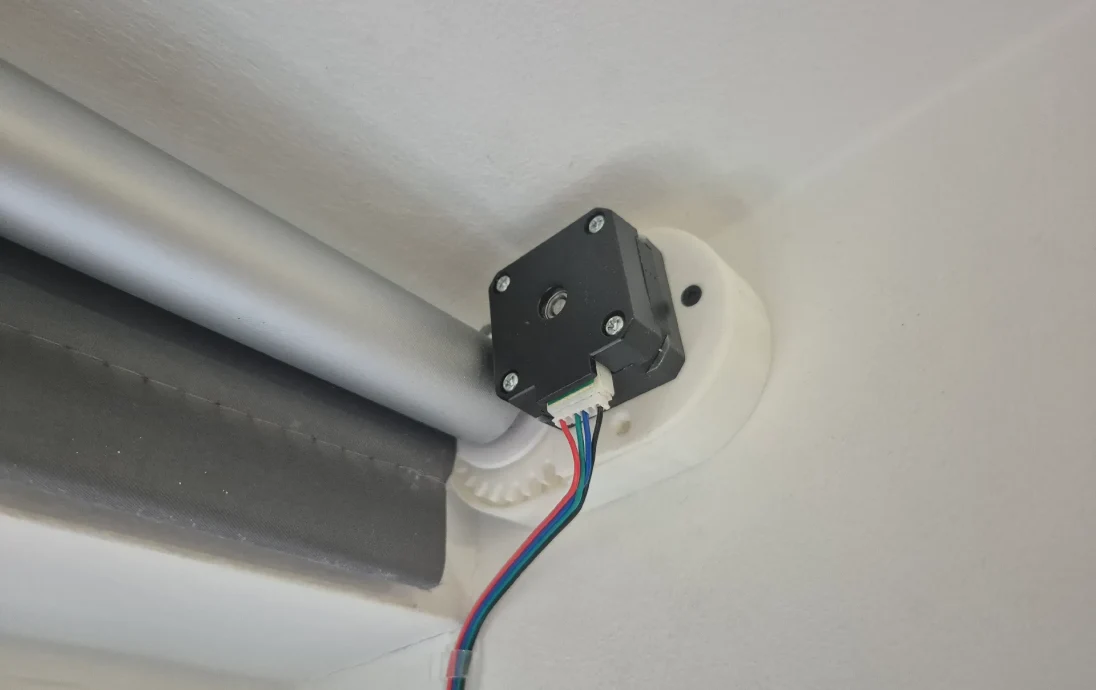

Я купил эти жалюзи по очень низкой цене на Amazon и автоматизировал их с помощью двигателей Nema17 и ESPHome. Многие дешевые жалюзи имеют одинаковую конструкцию.

Чтобы этот проект заработал, вам понадобится некоторый опыт работы с электроникой.

Компоненты

Вам понадобятся следующие компоненты:

Рулонные Жалюзи
Нема 17 Степпер
Плата ESP32 в качестве контроллера (я использовал крошечный ESP32-C3)
Шаговый драйвер (A4988 или TMC2209) — я рекомендую TMC, поскольку они намного тише.
7 винтов с потайной головкой M3
Источник питания 12 В
Понижающий преобразователь
Электропроводка

Драйвер шагового двигателя и ESP подключены так:

Драйвер шагового двигателя, подключенный к
DIR-контакт ESP32 — GPIO5
ШАГ Pin ESP32 — GPIO6
Вывод SLEEP ESP32 — GPIO21
VIN Источник питания +
Заземление источника питания -

Также подключите понижающий преобразователь для подачи напряжения 5 В на 5-вольтовый контакт вашего ESP.

Сборка

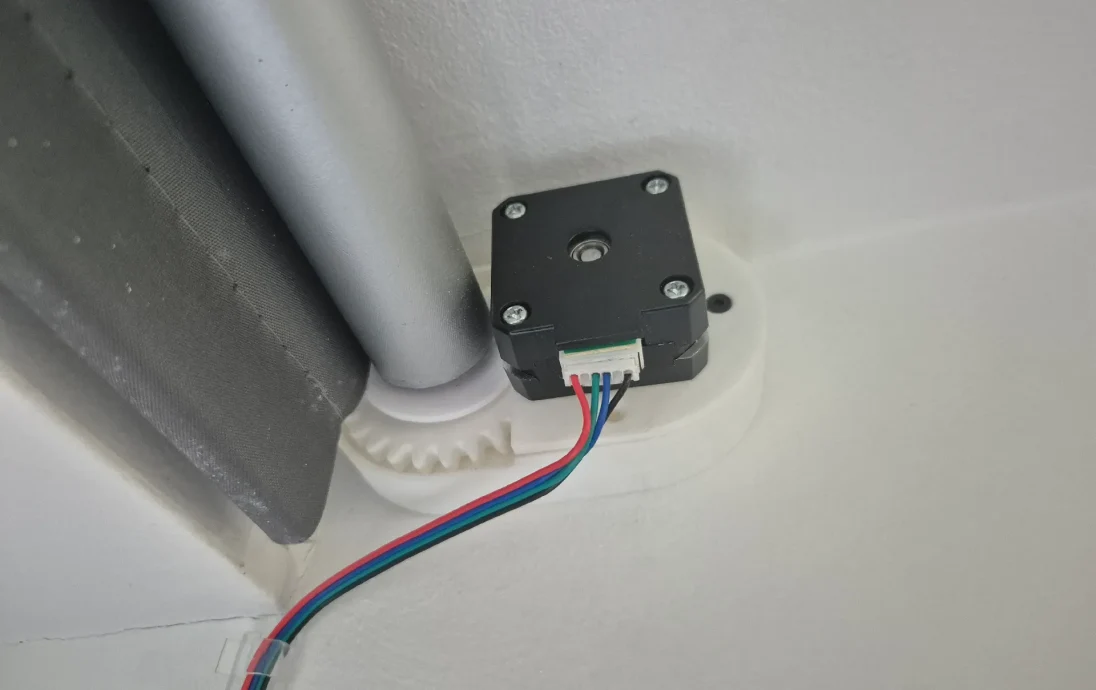

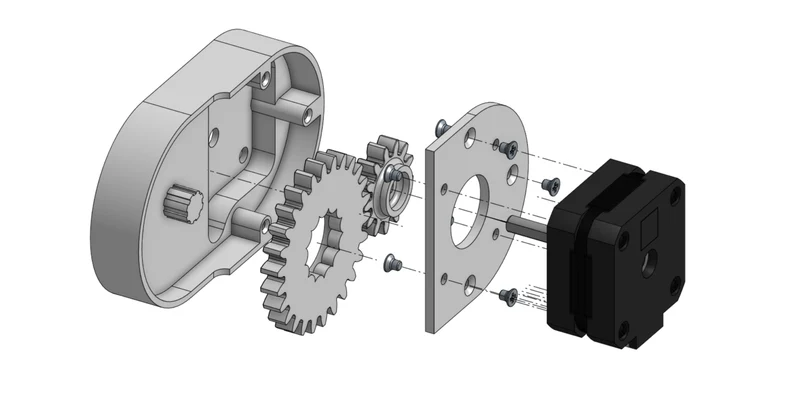

Вам нужно будет разобрать шкивную часть жалюзи и вставить ту половину, где шнур входит в большую шестерню.

Программное обеспечение

Вы можете использовать ESPHome для программирования вашего ESP.

Взгляните на мою конфигурацию ESPHome в качестве справочного материала и измените ее по своему вкусу.

Проект Оншейп

Если вы хотите настроить этот проект, вы можете получить доступ к проекту Onshape здесь.

Удачи и получайте удовольствие! :D
