Светодиодная строка прогресса/состояния Bambu Lab P2S......

Светодиодный индикатор выполнения Bambu Lab (версия «сделай сам» с использованием Home Assistant + ESP32 + WLED)

Если вы предпочитаете что-то готовое по принципу «подключи и работай», от BIQU доступен готовый к использованию комплект индикатора выполнения: Комплект светодиодной световой панели состояния BIQU Panda в стиле H2D.

Вместо этого я хотел создать свою собственную версию, главным образом потому, что у меня уже были детали и мне нравилось собирать все вместе.

Я посмотрел это видео и адаптировал этот подход для работы на своем P2S: https://www.youtube.com/watch?v=SImwERgIi7w

Цель:

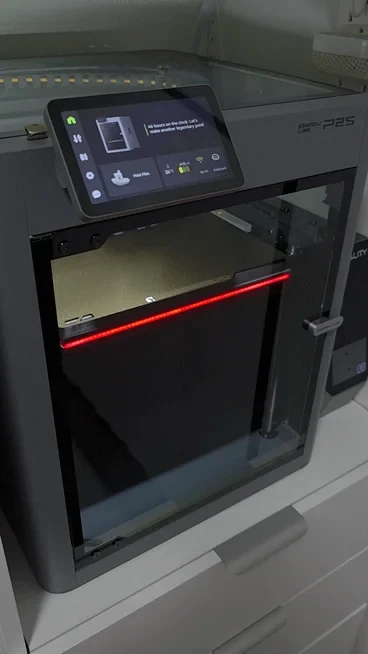

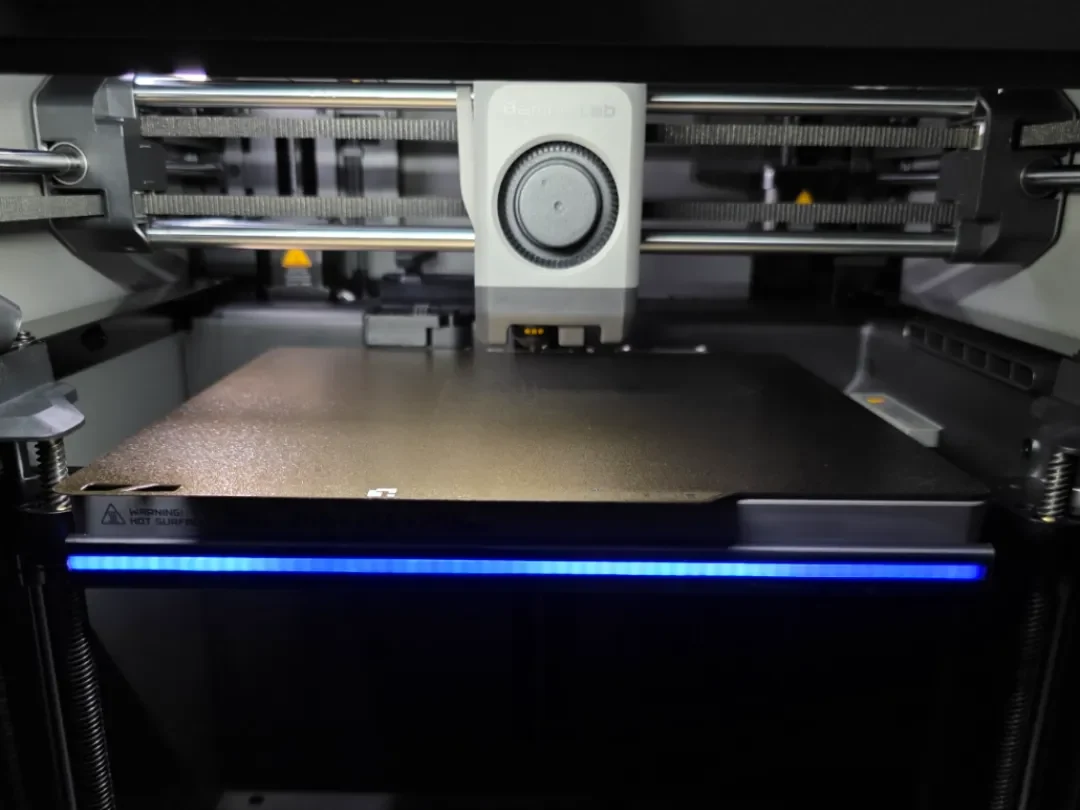

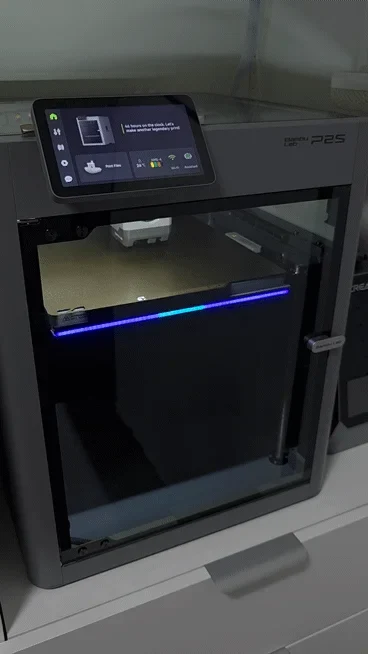

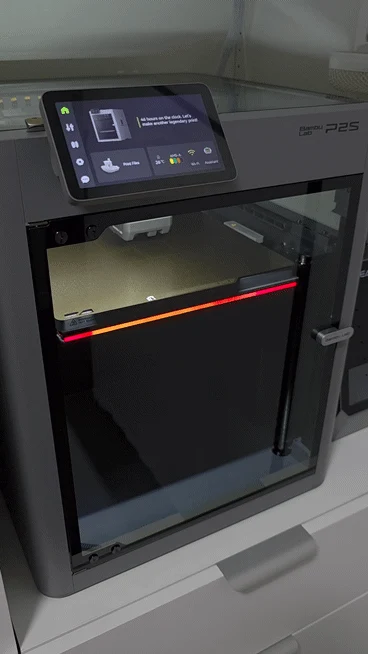

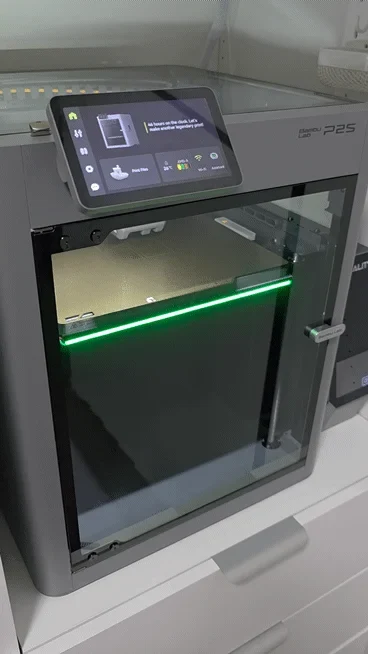

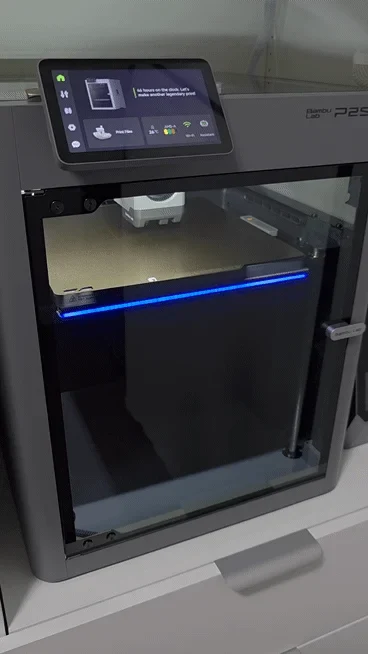

Используйте ESP32 с WLED для управления светодиодной лентой COB WS2811 (5 В), и позвольте Home Assistant + интеграция Bambu превратить ленту в индикатор выполнения, который обновляется во время печати.

Требования:

Перед началом работы у вас должно быть:

Домашний помощник работает (страница Домашнего помощника)

Установлена интеграция с Bambu Lab (подробнее здесь)

Установлена интеграция WLED (страница WLED | Интеграция высокой доступности)

Паяльник

Как только они будут на месте, все остальное — это просто проводка, мигающий WLED и пара автоматизаций.

Части, которые я использовал:

ESP32 WROOM — работает по WLED

Понижающий преобразователь 24 В → 5 В (3 А) — блок питания Bambu имеет напряжение 24 В, для светодиодов + ESP32 требуется 5 В (вариант 2 регулируется)

Светодиодная лента WS2811 COB RGB — плавный непрерывный свет RGB (у меня была 5 В 720, я использовал кусок длиной 25 см / 10 секций/светодиодов)

Резистор 470 Ом — подключается к проводу данных для очистки сигнала и предотвращения мерцания.

Конденсатор 1000 мкФ, 16 В — стабилизирует линию 5 В.

Двусторонняя клейкая лента 3М — используется для приклеивания светодиодной ленты вдоль переднего края рамы печатной платформы.
Провода — чтобы все соединить

Проводка:

Схема подключения проста: мы получаем напряжение 24 В от источника питания принтера, понижаем его до 5 В, питаем от него ESP32 и светодиодную ленту и отправляем один провод данных от ESP32 к полосе.

Две небольшие д��полнительные детали повышают стабильность:

Резистор 470 Ом на проводе передачи данных

Конденсатор 1000 мкФ на входе питания светодиода

Получение доступа внутрь принтера

Прежде чем что-либо открывать, убедитесь, что принтер полностью выключен и отсоединен от сети!

Чтобы добраться до нужных нам точек проводки, снимите заднюю панель принтера, а затем снимите крышку блока питания, чтобы получить доступ к клеммам +24В и GND.
Это просто винты — ничего не скрыто.

Если вам нужно наглядное руководство по разборке, я рекомендую это видео: Снимите желоб для фекалий и снимите крышку блока питания.

Как только блок питания будет открыт, вы увидите винтовые клеммы, к которым мы подключаем питание понижающего преобразователя.

Я использовал двустороннюю ленту 3M для установки понижающего преобразоват��ля и ESP32 непосредственно на крышку блока питания, это сохраняет все в безопасности и исключает возможность движения. Когда крышка снова надевается, детали остаются внутри в безопасности, не касаясь ничего другого.

Чистая прокладка кабеля светодиодной ленты + монтаж ленты

Распечатайте крепление светодиодной ленты.

Для крепления ленты к передней части каркаса кровати я использовал держатель светодиодной ленты, напечатанный н�� 3D-принтере (STL).

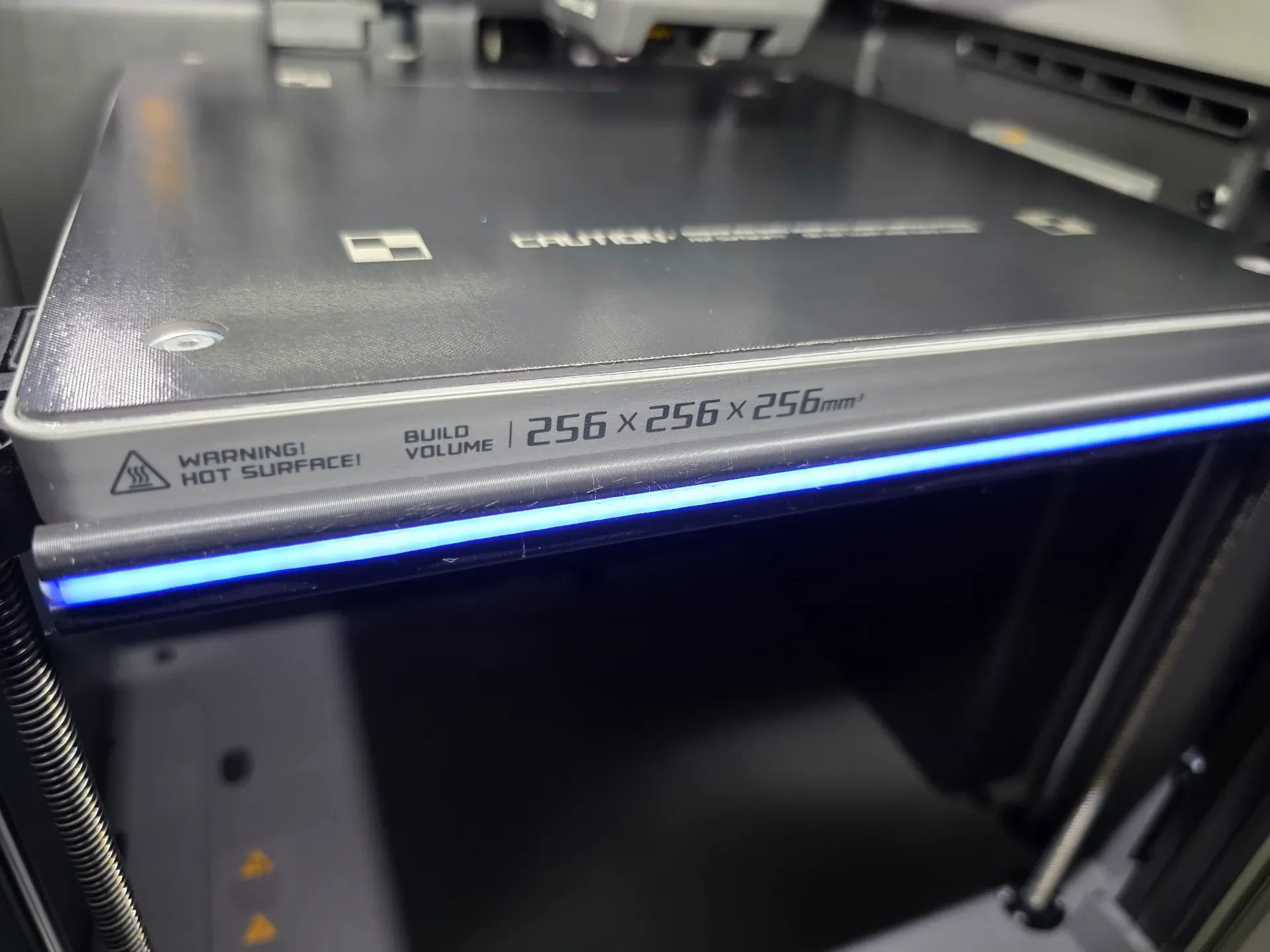

Полоска вставляется внутрь печатного крепления, а затем само крепление прикрепляется к переднему краю рамы печатной платформы с помощью двустороннего скотча 3М.

Это сохраняет полосу защищенной, прямой и придает ей более чистый вид, чем приклеивание светодиодов непосредственно к раме.

наклейте двусторонний скотч 3М на заднюю часть печатного крепления

прикрепите крепление к переднему краю каркаса кровати по центру или там, где вам лучше всего

проложите кабель светодиодной ленты вдоль существующего жгута проводов в направлении задней части принтера.

используйте стяжки или ленту, чтобы кабель естественным образом двигался вместе с кроватью и ни за что не зацеплялся.

пропустите кабель в корпус принтера и через отверстие, где была снята задняя панель.

После того, как все проложено, подключите проводку к понижающему преобразователю, закройте крышку блока питания и закройте заднюю панель.
Крепление светодиода остается на каркасе кровати, проводка повторяет путь оригинального жгута, а стабилизатор ESP32 + находится внутри принтера, прикрепленного к крышке блока питания.

Базовая конфигурация WLED

Я предполагаю, что вы уже прошили WLED на ESP32, и он подключен к вашей сети. Flash-веб-инструмент
Теперь нам просто нужно установить количество светодиодов и вывод данных, чтобы полоска вела себя как 10-шаговый индикатор выполнения.

открыть WLED в y
