Ropener - интеллектуальное устройство для открывания штор..

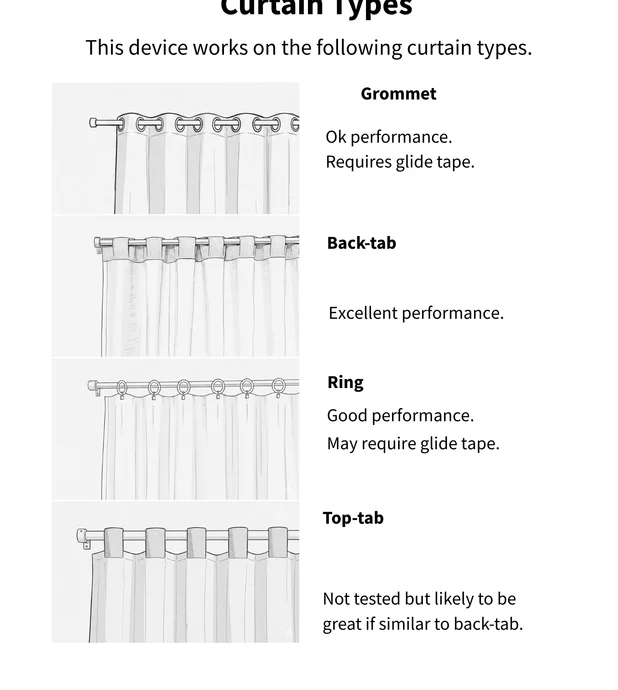

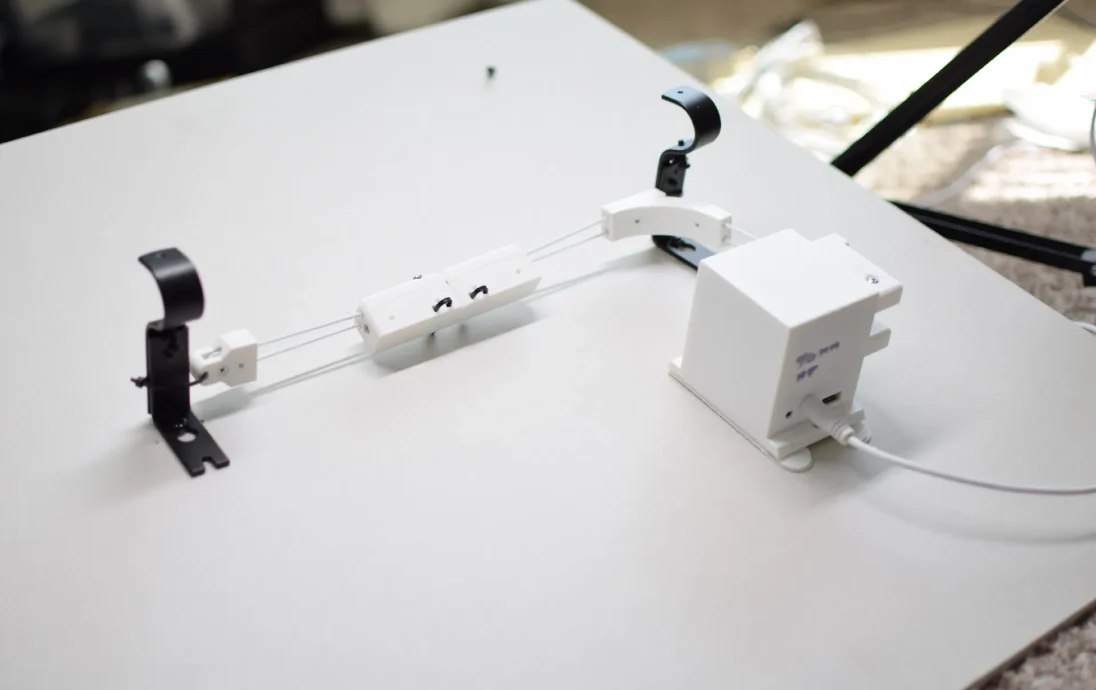

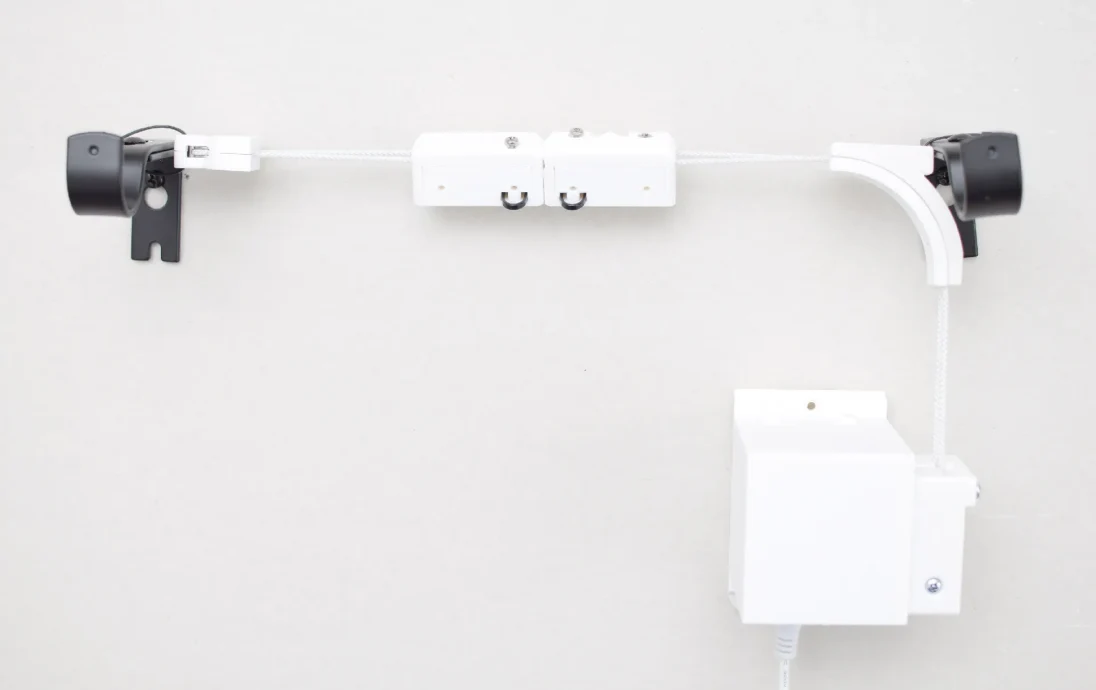

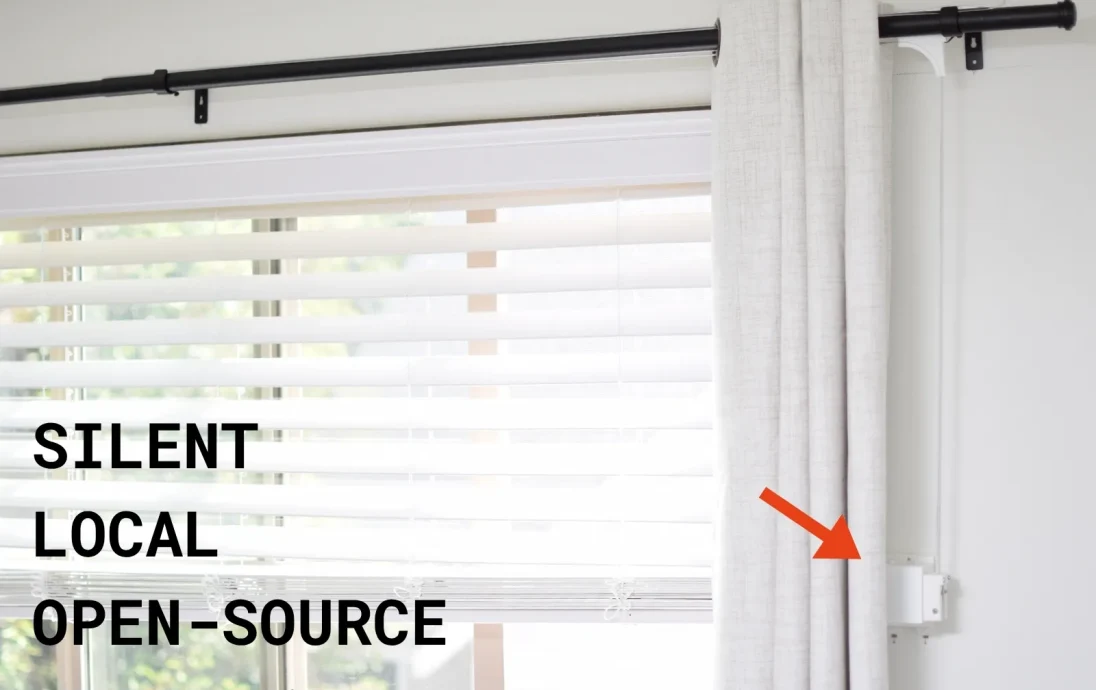

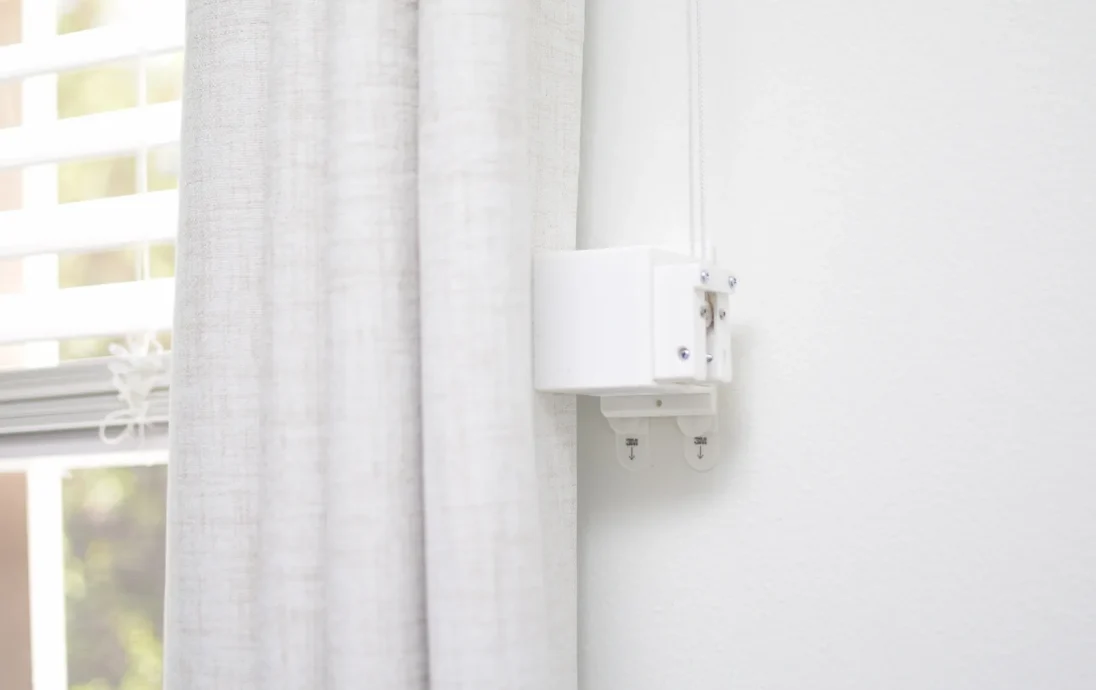

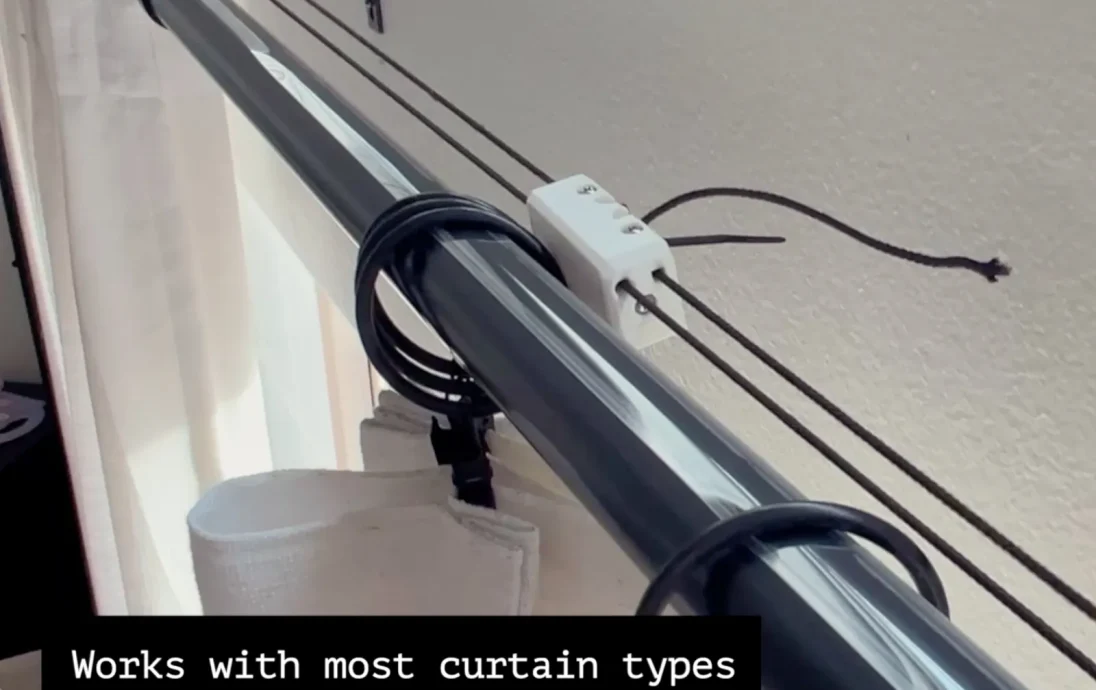

Ropener — это моторизованное устройство для открывания штор с открытым исходным кодом, которое можно установить на существующий карниз для штор. Бесшумный шаговый двигатель, встроенная прошивка ESPHome, никаких облаков и приложений. Работает практически со всеми типами штор.

ЧТО ЭТО ДЕЛАЕТ

Открывает и закрывает шторы по команде Home Assistant, Apple Home, Google Home или Alexa (через Matterbridge). ��ве физические кнопки на устройстве для ручного управления. Обнаружение остановки с помощью драйвера TMC2209 — не нужно устанавливать или выравнивать концевые выключатели.

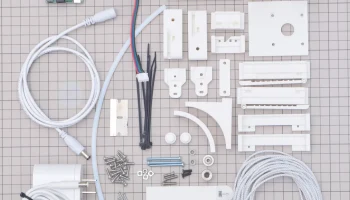

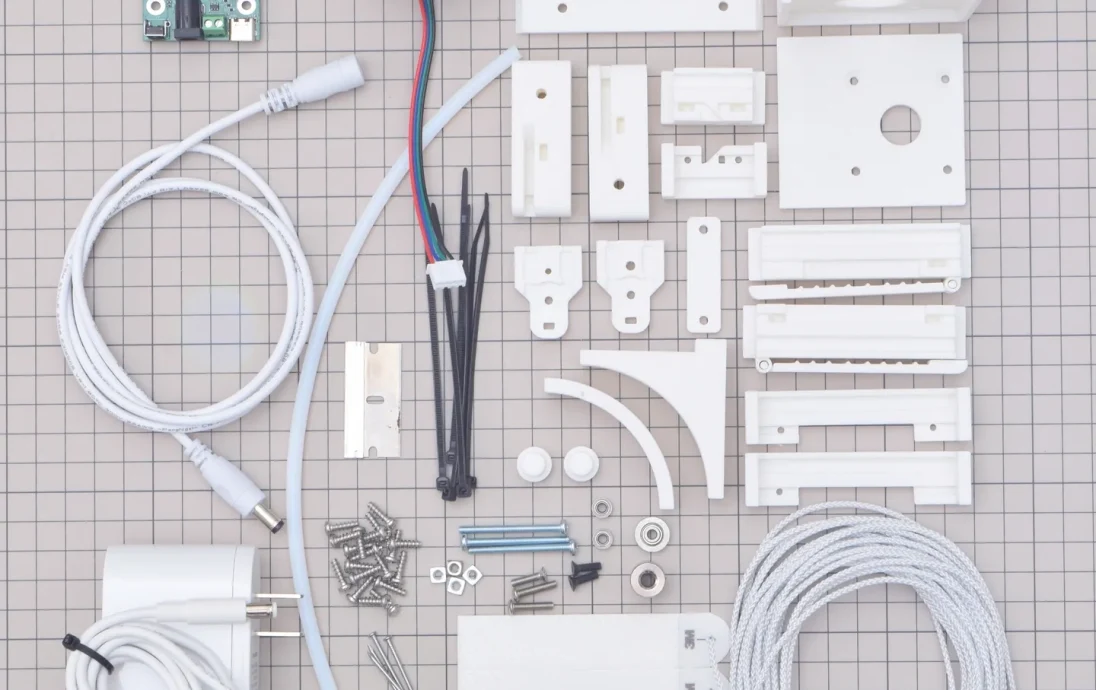

ЧТО ВХОДИТ В ЭТУ ЗАГРУЗКУ

Все детали для 3D-печати (STL + STEP)

Спецификация со ссылками на источники непечатных деталей

Инструкция по сборке (PDF)

Рекомендуемые настройки печати для каждой детали

Ссылка на репозиторий прошивки и файлы дизайна печатной платы на GitHub

ЧТО НУЖНО, ЧТОБЫ ПОСТРОИТЬ САМОСТОЯТЕЛЬНО

~150 г нити PLA или PETG.

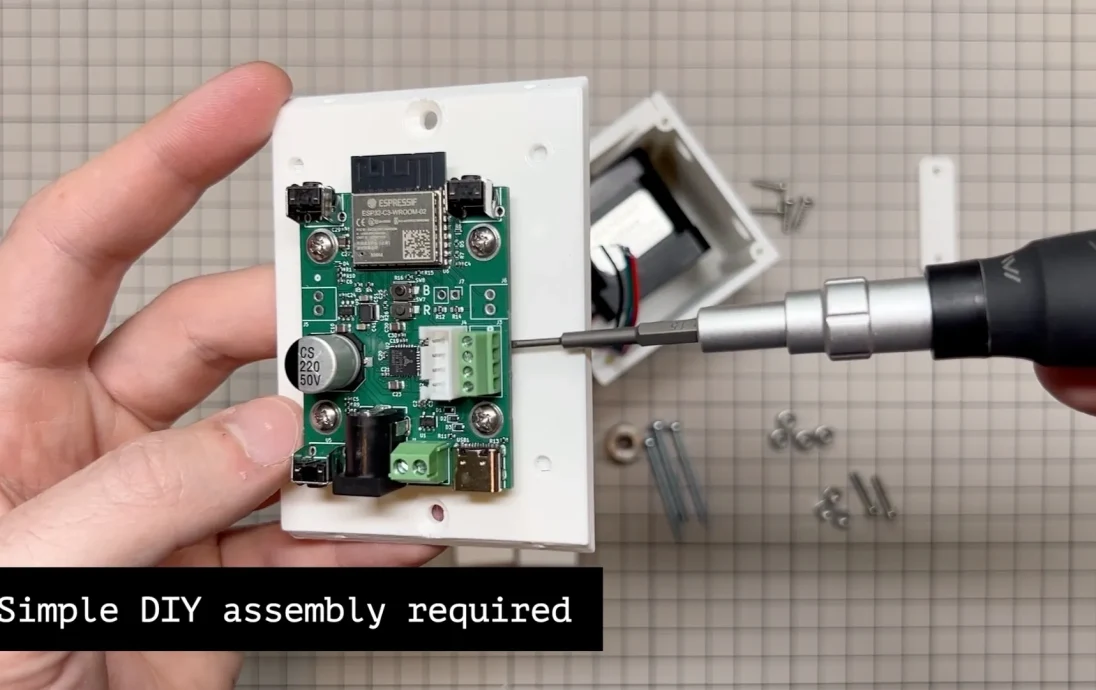

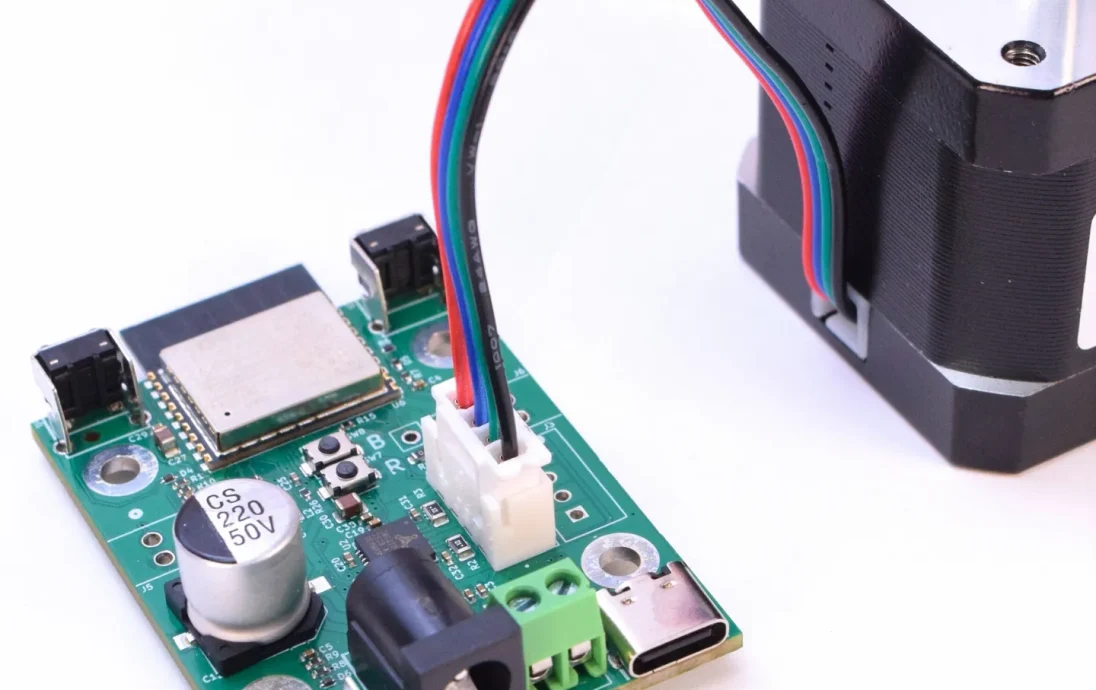

Изготовленная на заказ печатная плата VAL3000 (ESP32 + TMC2209)

Шаговый двигатель NEMA 17

Подшипники, винты, гайки и т. д. (полная спецификация включена)

Кре��товая отвертка №1 и шестигранный ключ на 1,5 мм.

Время сборки около 1-2 часов.

ПРИМЕЧАНИЯ ПО ПРОЕКТИРОВАНИЮ

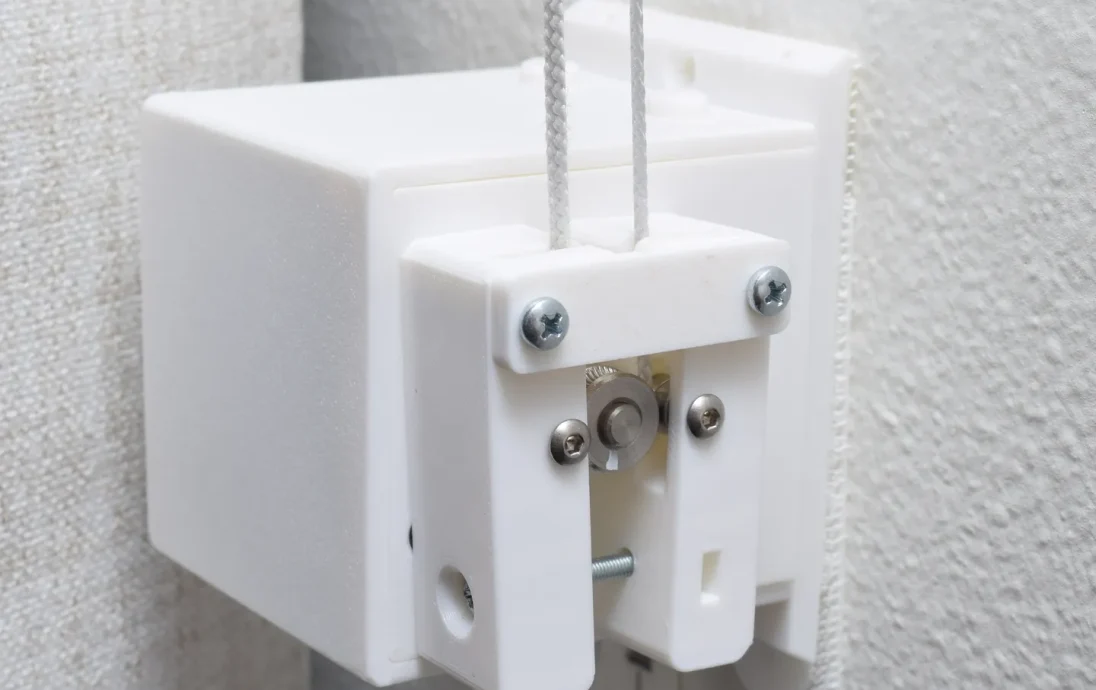

Корпус двигателя печатается без опор, если он ориентирован, как показано в прилагаемом файле рабочей пластины. Печатайте с высотой слоя 0,3 мм для более быстрой печати. Крючки для штор прикрепляются непосредственно к печатным кареткам.

ОТКРЫТЫЙ ИСТОЧНИК

Все, что вам нужно, находится в этой загрузке, а также связанный репозиторий GitHub: оборудование (STEP), прошивка (ESPHome YAML), плата (KiCad) и документация по сборке. Форкните его, модифицируйте, создайте свой собственный.

ЧЕСТНОЕ РАСКРЫТИЕ

Я спроектировал Ropener для своего дома и в итоге начал его производить. Я продаю собранный комплект на своем веб-сайте valarsystems.com — готовая к работе печатная плата, ��вигатель, оборудование и печатные детали — для людей, которые предпочитают не искать поставщиков и не печатать. Покупка комплекта не требуется; это просто удобный путь. Релиз с открытым исходным кодом используется по умолчанию. Здесь все работает автономно.

Если вы его построите, мне бы хотелось увидеть фотографии и услышать, какой карниз вы использовали. Оставьте отзыв Make в этом списке или откройте обсуждение на GitHub.

— Дэниел
