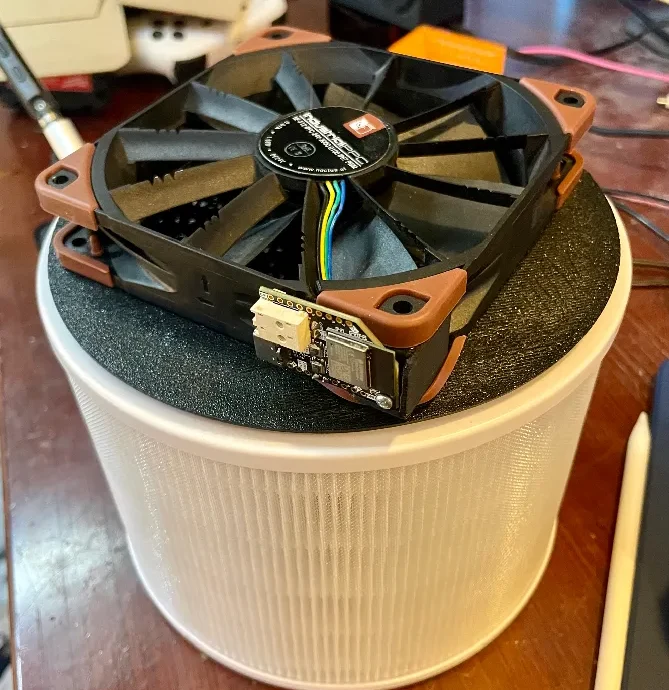

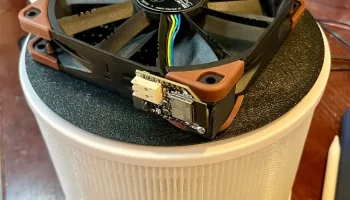

Адаптер вентилятора 120 мм для воздушного фильтра Levoit ..

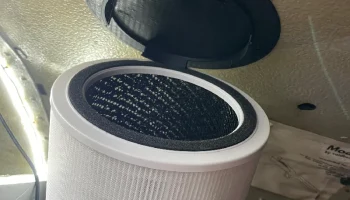

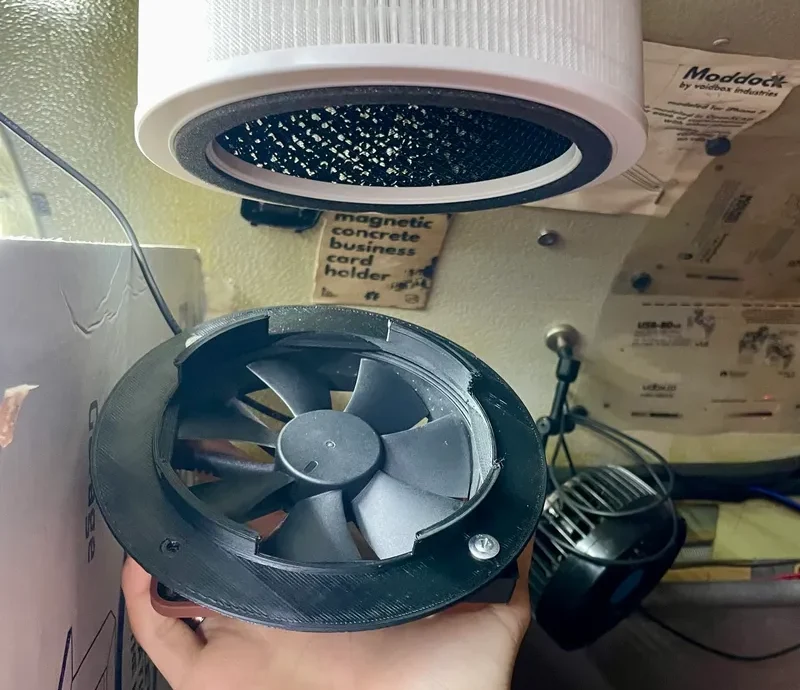

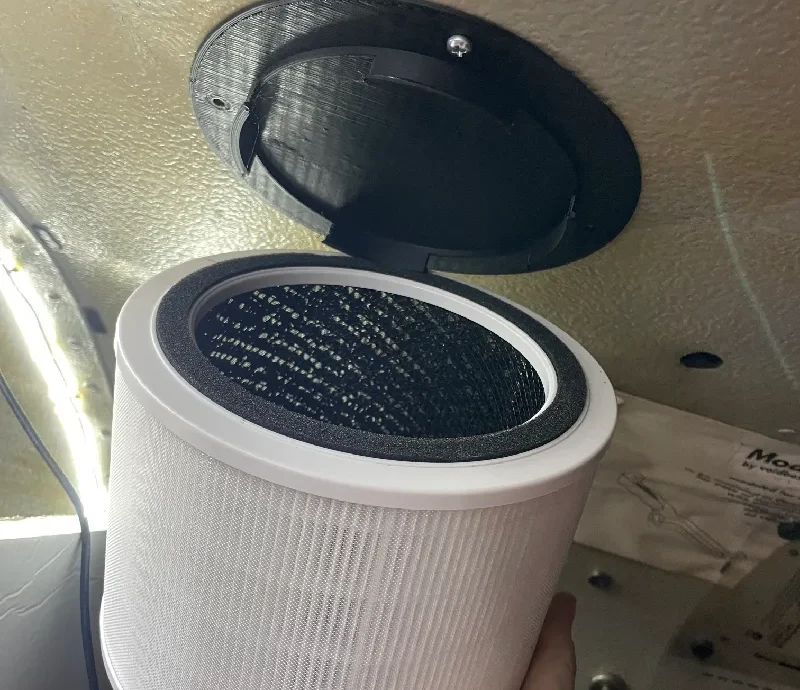

Мне нужен был воздушный фильтр для автобуса, в котором я живу, и его нужно было закрепить на стене, чтобы он не мешал. Зажимы на этой конструкции делают его прочным в собранном виде, но легко разбирают, когда приходит время заменить фильтр.

Электроника

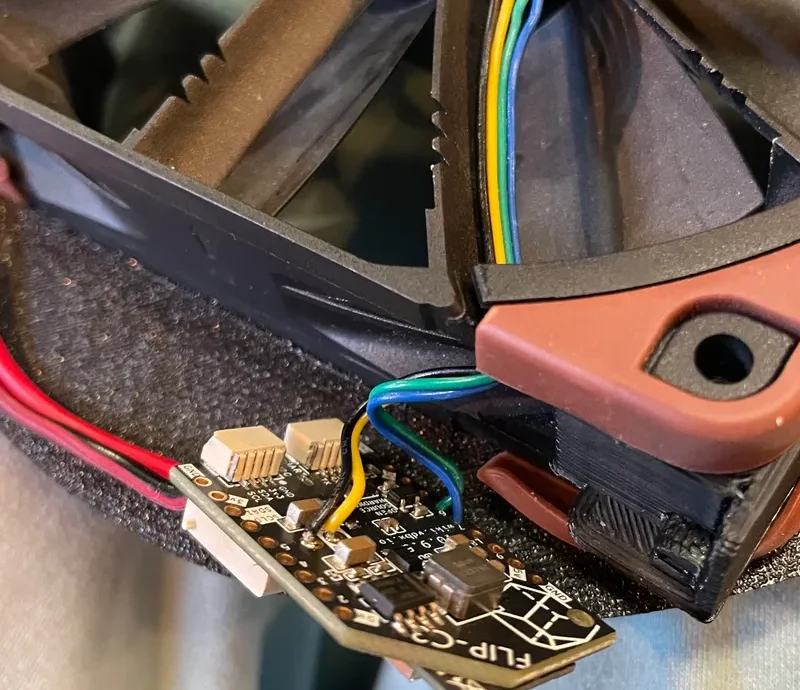

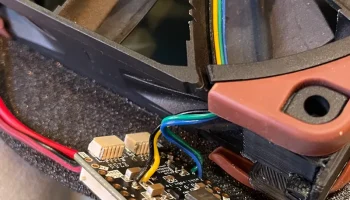

Я использовал свою плату FLIP_C3, которая позволила мне использовать минимум деталей. Поскольку это для моей шины, работающей от автономной системы с напряжением 24 В, я выбрал вентилятор Noctua н�� 24 В с 4-контактным разъемом, обеспечивающим ШИМ-управление. Вы можете сделать то же самое с вентилятором на 12 В, но вам просто нужно будет согласовать входное напряжение либо напрямую с батареи, либо с настенного трансформатора. Вы определенно могли бы использовать встроенный понижающий преобразователь для питания вентилятора напряжением 5 В, но я не уверен, насколько хорошо это сработает. Я протестирую и посмотрю, поскольку это позволит вам использовать полный допуск FLIP_C3 на 60 В и попеременно использовать порт USB-C.

Очевидно, вы можете использовать любую электронику, какую захотите, но я обнаружил, что мой FLIP_C3 отлично подходит для этого проекта.

Я лично использую ESPHome, и как только вы его настроите и примете, вы сможете добавить следующую конфигурацию, адаптированную для FLIP_C3:

датчик:
— платформа:pulse_counter
штифт:
номер: 6
режим:
ввод: правда
подтягивание: правда
имя: Скорость вращения вентилятора ШИМ
идентификатор: fan_pulse
unit_of_measurement: 'об/мин'
фильтры:
— умножение: 0,5
update_interval: 3 с

вывод:
— платформа: ледк
контакт: 7
частота: 10000 Гц
идентификатор: fanhub_pwm

фанат:
— платформа: скорость
идентификатор: thefan
вывод: fanhub_pwm
имя: «Вентилятор ШИМ»
режим восстановления: RESTORE_DEFAULT_OFF

двоичный_сенсор:
— платформа: gpio
штифт:
номер: 9
режим:
ввод: правда
подтягивание: правда
перевернуто: Правда
имя: Кнопка загрузки
on_press:
тогда:
— fan.toggle: thefan
