Печатная плата настенного адаптера переменного тока для питания и консолидации вашего проекта Интернета вещей в одном корпусе, не прибегая к уродливому зарядному устройству USB для телефона.

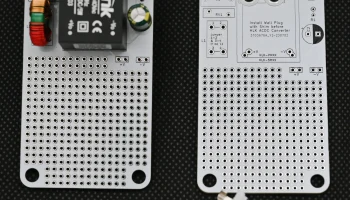

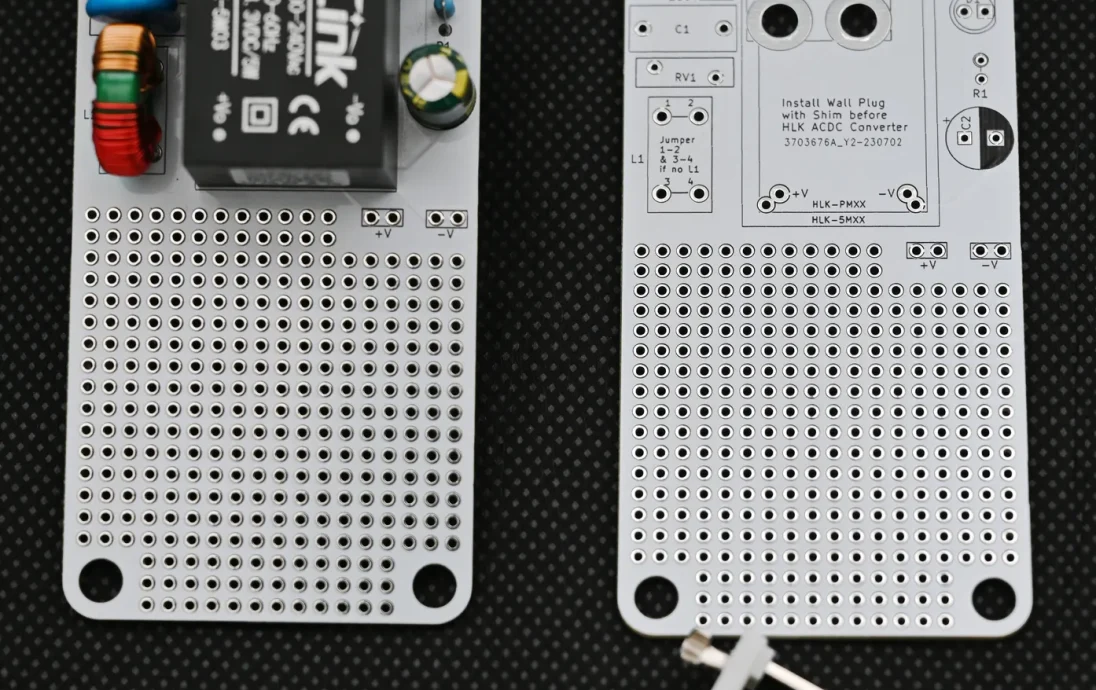

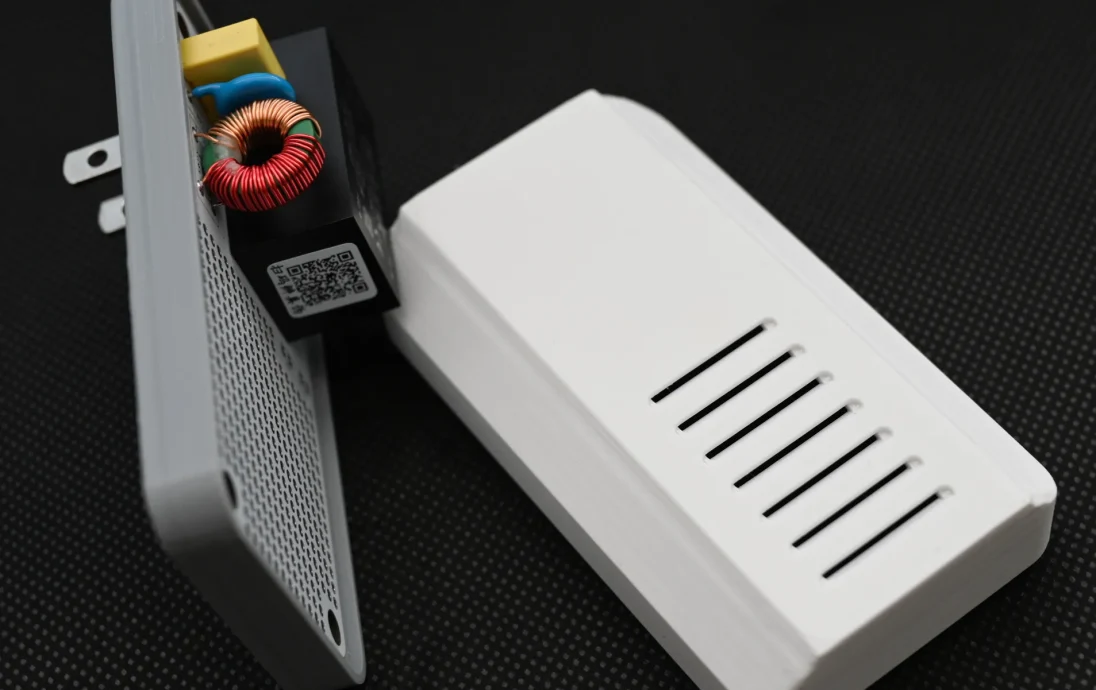

Этот корпус предназначен для печатной платы адаптера переменного тока, которую можно заказать здесь. Детали печатной платы и список деталей доступны по ссылкам на сайте заказа.

Предоставляются файлы сетки STL и файл проекта Fusion360. Файл проекта Fusion360 является параметрическим в направлениях X, Y и Z, поэтому при необходимости вы можете расширить его дополнительными компонентами. При изменении дизайна Fusion360 для изменения размеров редактирование ЗАГЛАВНЫХ значений параметров безопасно/проверено. Редактирование других параметров может привести к неожиданным результатам.

Распечатайте следующее:
— Верхняя часть корпуса (два стиля на выбор)
— Нижняя часть корпуса
— Прокладка вилки переменного тока для печатной платы

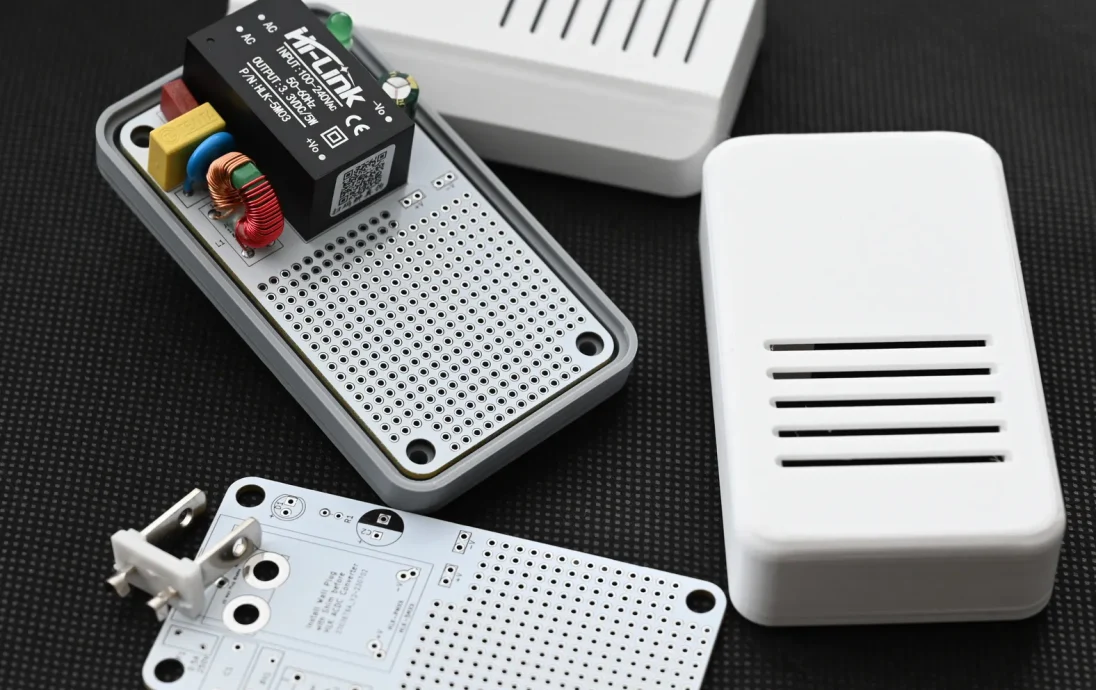

В комплект поставки входят два варианта корпуса, напечатанного на 3D-принтере:
— Flat top — обычный корпус с плоским верхом — лучше, если нужны боковые порталы для разъемов
— Тентовый верх — верх со скошенными боками для более тонкого вида за счет потенциально полезного объема.

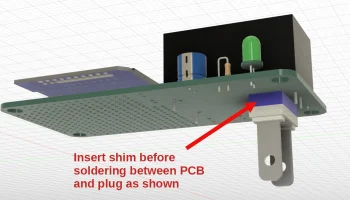

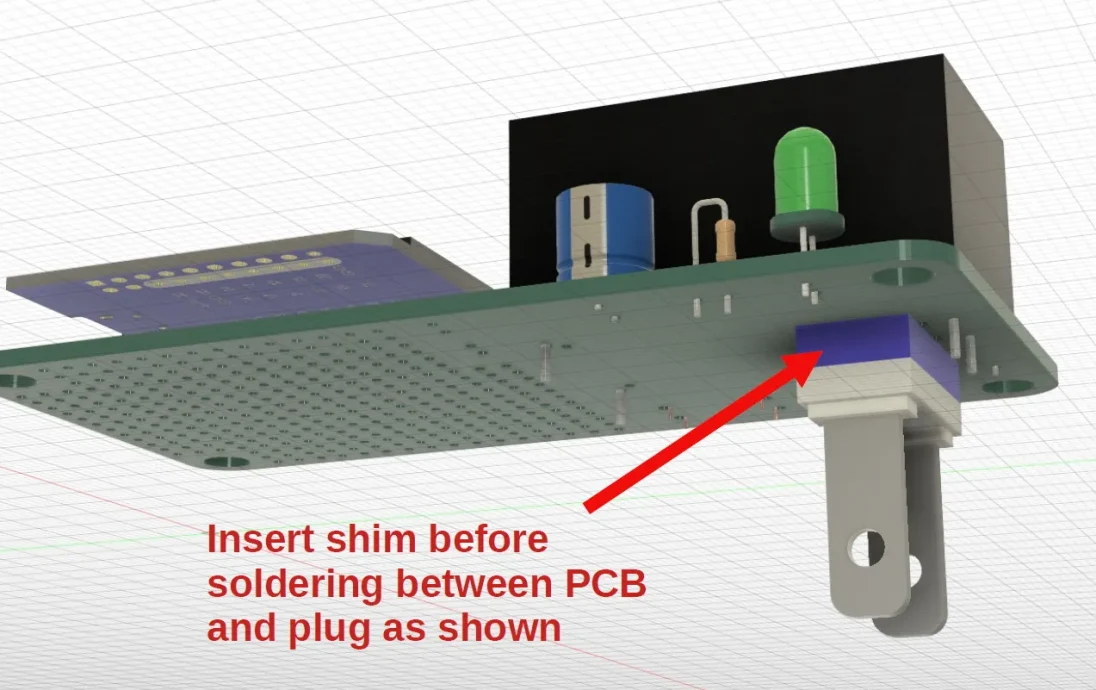

Один очень важный, но легко упускаемый из виду компонент, который необходимо распечатать, — это прокладка для вилки. Прокладка представляет собой пластиковую прокладку, которую необходимо установить между печатной платой и разъемом перед пайкой разъема. При установке на печатную плату *прокладку и вилку переменного тока необходимо устанавливать перед преобразователем переменного тока в постоянный ток Hi-Link.* Прокладка обеспечивает необходимое критическое смещение для монтажа печатной платы, выступание вилки переменного тока и конструкцию нижней части корпуса. Если вы решите спроектировать свой собственный корпус, смещение вилки является критически важным измерением, определяющим конструкцию нижней части корпуса.

Для печати не требуются подставки. Половины корпуса крепятся винтами № 4 диаметром 0,5 дюйма или M3.
