Изолированное крепление антенны (SMA/RP-SMA)...

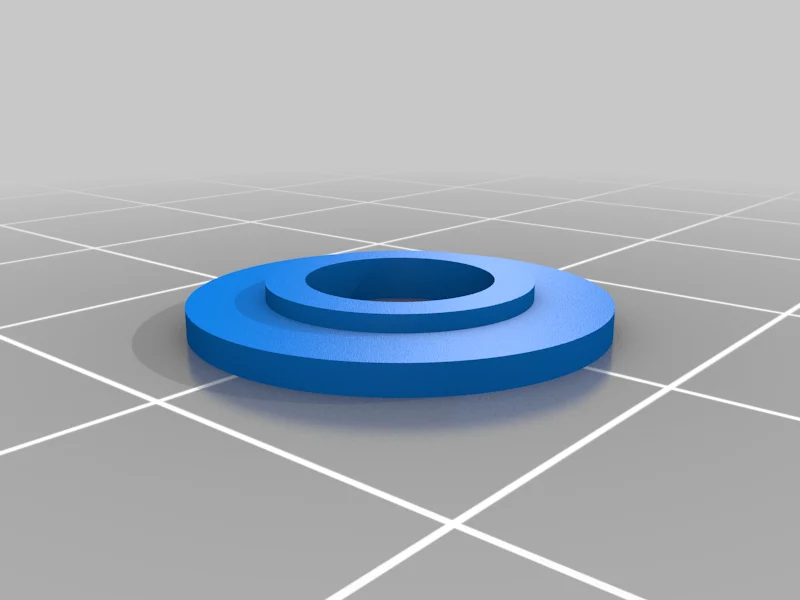

Я разработал эту штуку для изоляции заземления постоянного тока от заземления шасси для панели антенн, установленной на металлических корпусах. По сути, это пара фланцевых шайб толщиной 1 мм и диаметром 14,5 мм, внутренним диаметром 6,5 мм и фланцем диаметром 9,2 мм и толщиной 0,5 мм. Он монтирует стандартные антенные разъемы типа SMA для монтажа на панели через отверстие диаметром 3/8 дюйма.
Идея заключается в том, что металлические корпуса обычно заземляются (это требуют многие законы). Разъем антенной панели, установленный непосредственно на металлической панели, обеспечивает соединение земли с землей антенны. В случае большинства проектов любителей, которым необходимо получать беспроводные сигналы за пределами металлического корпуса, задействованное беспроводное устройство будет иметь заземление антенны, подключенное к заземлению постоянного тока (например, RPi, устройства esp и т. д.). В результате возникает соединение между заземлением постоянного тока и заземлением, что в некоторых случаях может привести к протеканию токов заземления через ВЧ-секцию вашего устройства (очень плохо для сигнала и потенциально может повредить чувствительные микросхемы). Это особенно важно, если соединение заземления не запланировано/не выполнено иным образом, когда экран антенны может быть единственным путем для протекания тока.
Изолирование корпуса антенны от металлического корпуса гарантирует отсутствие протекания тока независимо от выбора з��земления. Решение использовать землю в качестве опорного заземления постоянного тока распространено в проектах любителей. В этом случае лучше всего использовать провод толстого сечения для соединения клемм заземления с клеммами заземления в «точке звезды» соединительной шины. Это гарантирует, что ток заземления не пройдет через чувствительные устройства. В этом случае корпус по-прежнему служит массивной плоскостью заземления, но без изменения вредного тока через ВЧ-цепи.

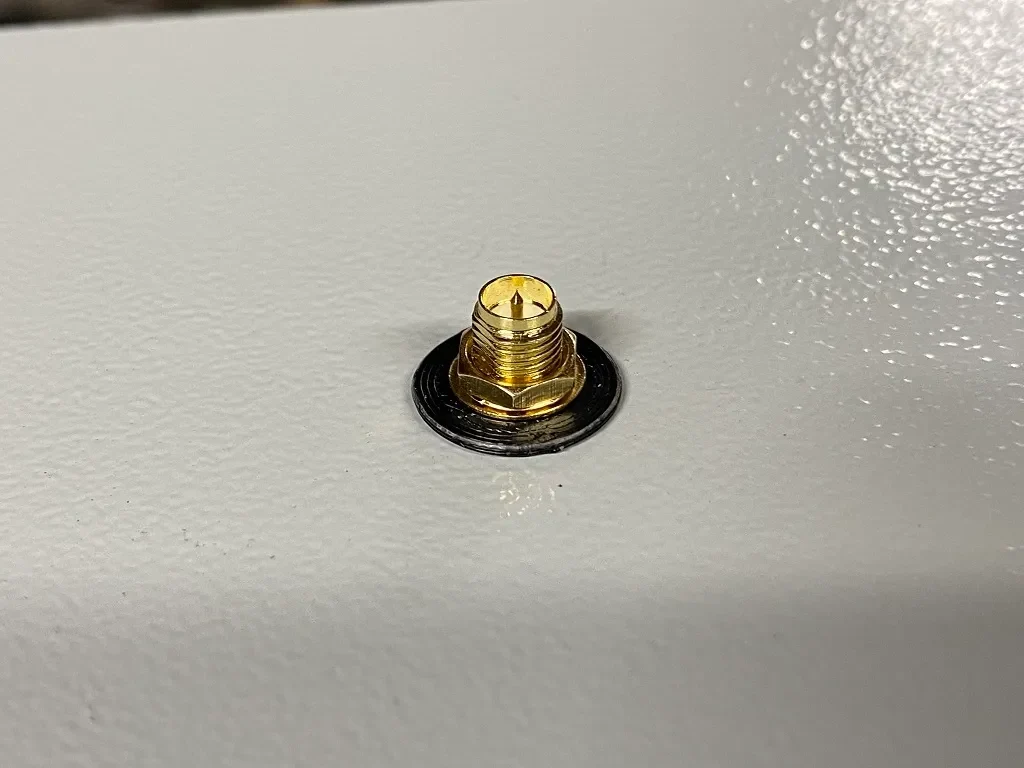

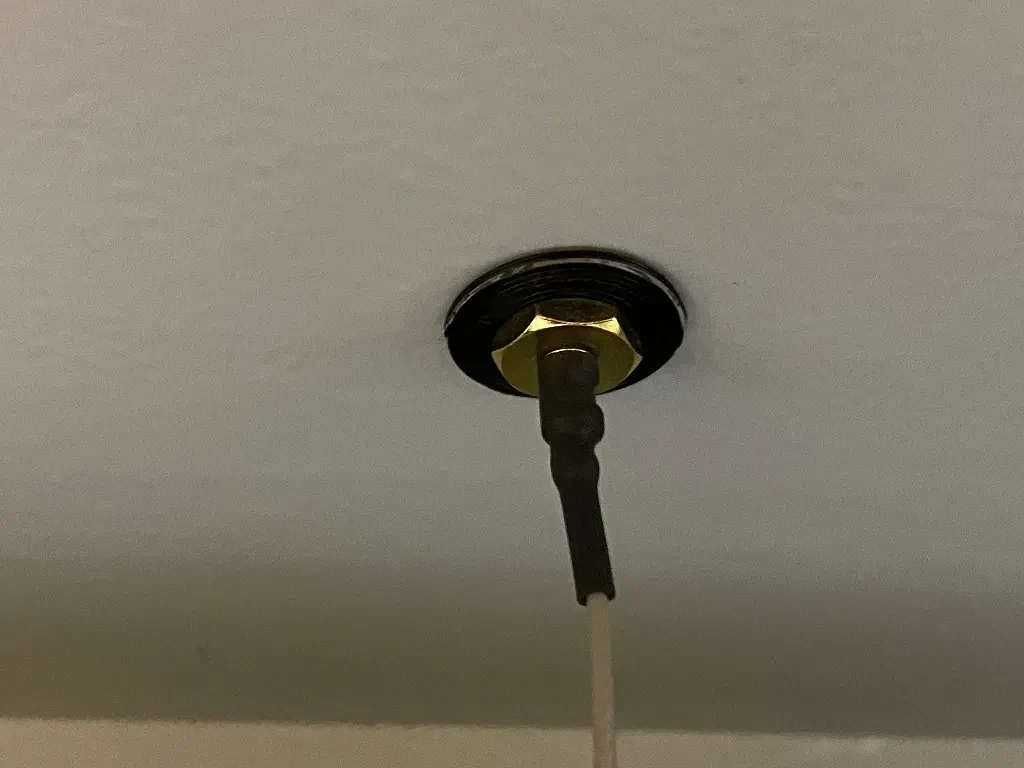

Чтобы использовать… выведите 2 шайбы; любая нить работает. Наденьте одну шайбу на антенный разъем стороной с фланцем, обращенной от антенны. Просверлите отверстие диаметром 3/8 дюйма в металлической панели. Вставьте антенну с шайбой в отверстие 3/8 дюйма изнутри корпуса, затем наденьте вторую шайбу на антенну так, чтобы фланец был обращен к панели. Оба фланца должны находиться внутри отверстия в этой точке. Удерживая фланцы внутри отверстия, затяните гайку антенны снаружи, чтобы закрепить узел в корпусе. Перед подключением антенного кабеля с помощью мультиметра проверьте бесконечное сопротивление между корпусом антенны и корпусом. Если есть контакт, значит, фланцы не остались в отверстии… если да, то ослабьте гайку. чтобы отцентрировать фланцы, и затяните их более тщательно.
