Обтягивающая дипольная антенна

Электроника

Источник:

www.printables.com

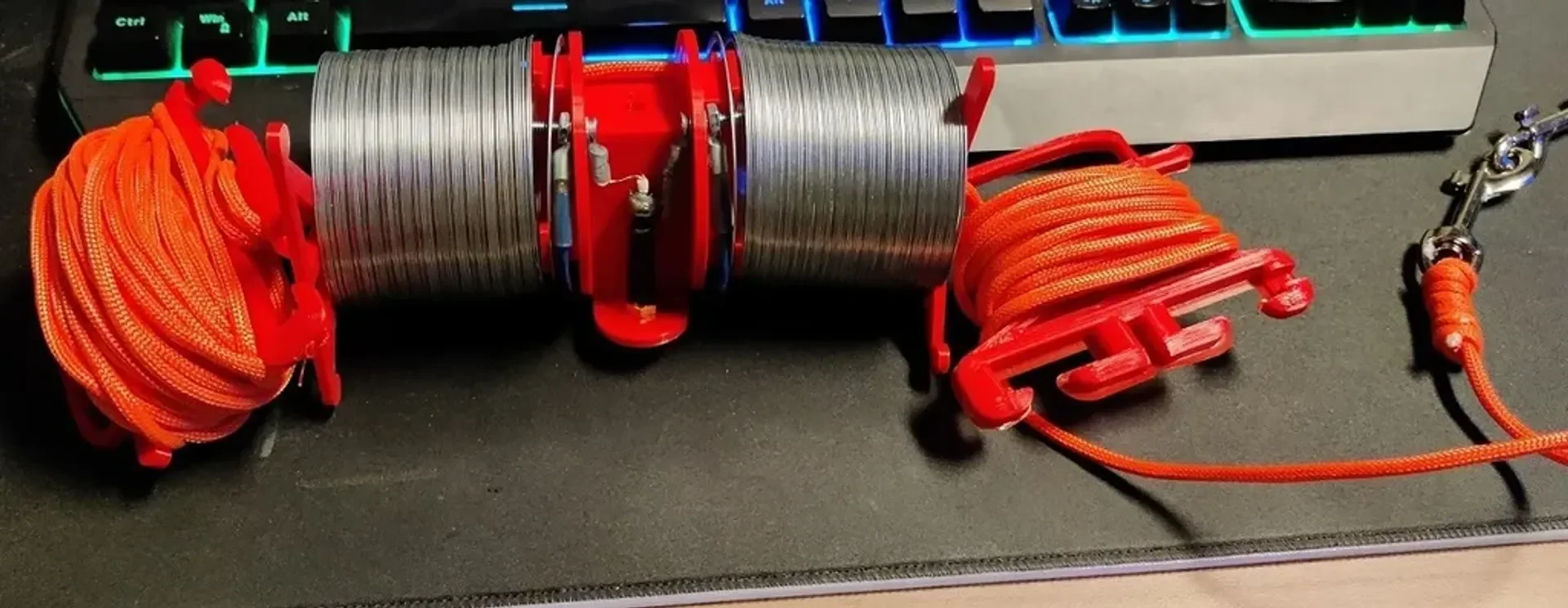

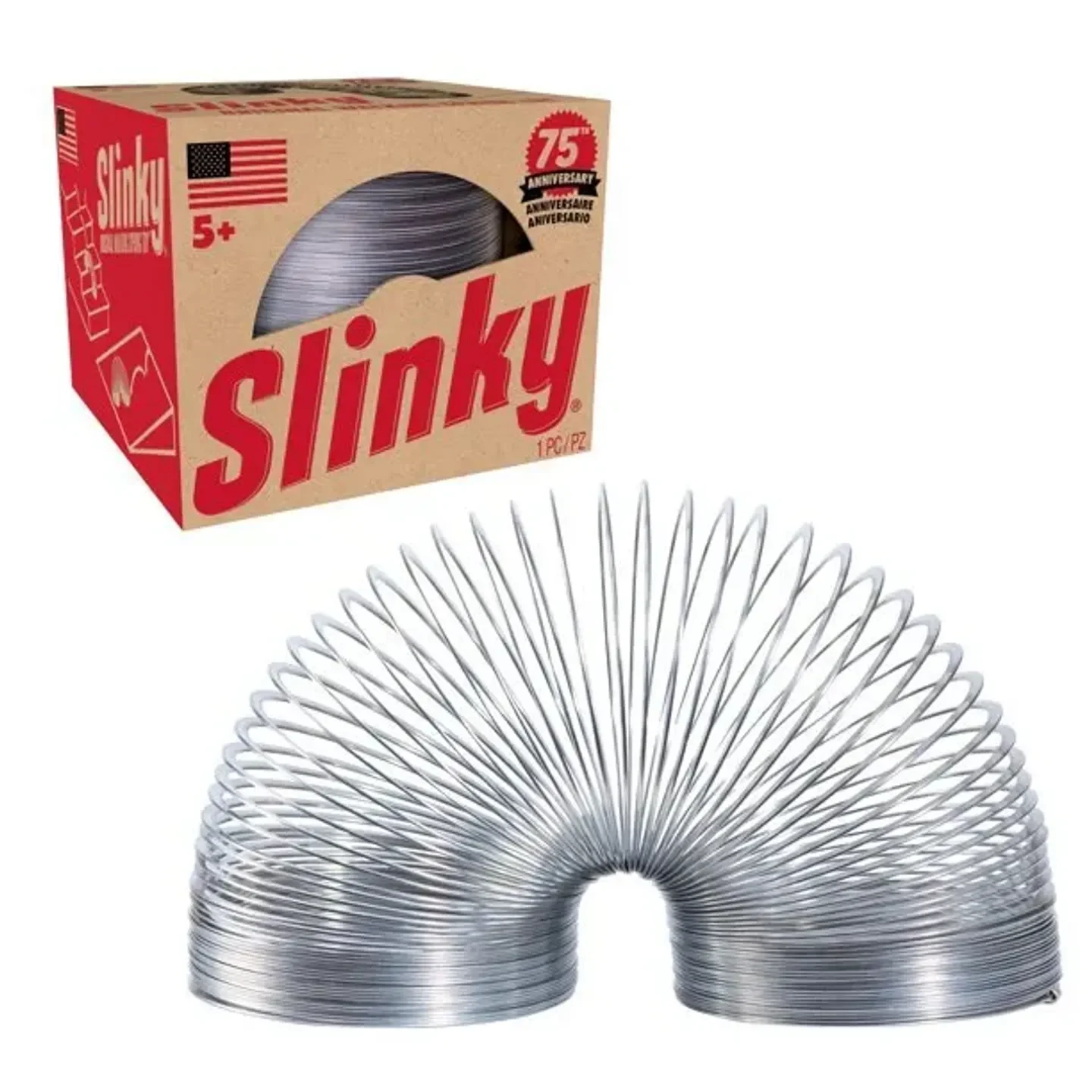

Моя обтягивающая антенна, изготовленная по индивидуальному заказу. Люди делали обтягивающие диполи дольше, чем я, но я решил спроектировать некоторые детали, чтобы облегчить сборку. Я включил изображение той самой пружинки, которую использовал. Я купил свой в Walmart, его внутренний диаметр составляет около 62 мм (2,4 дюйма).

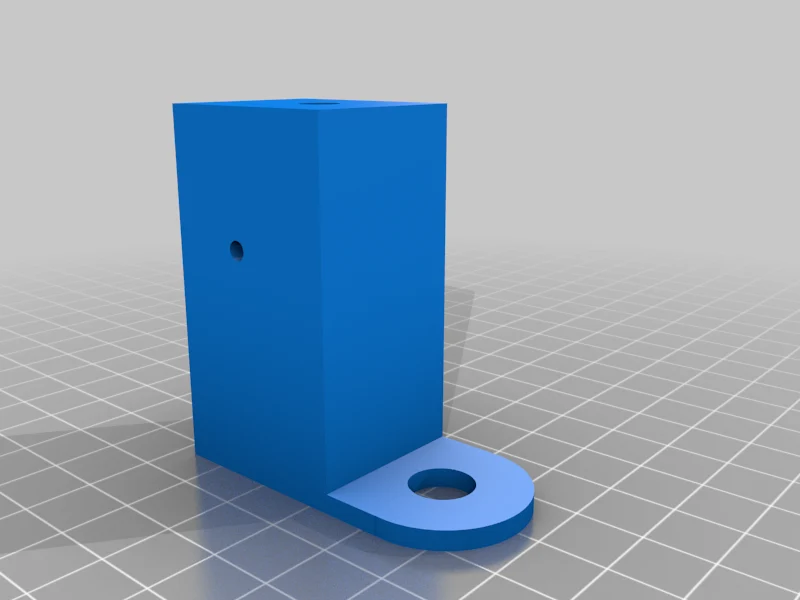

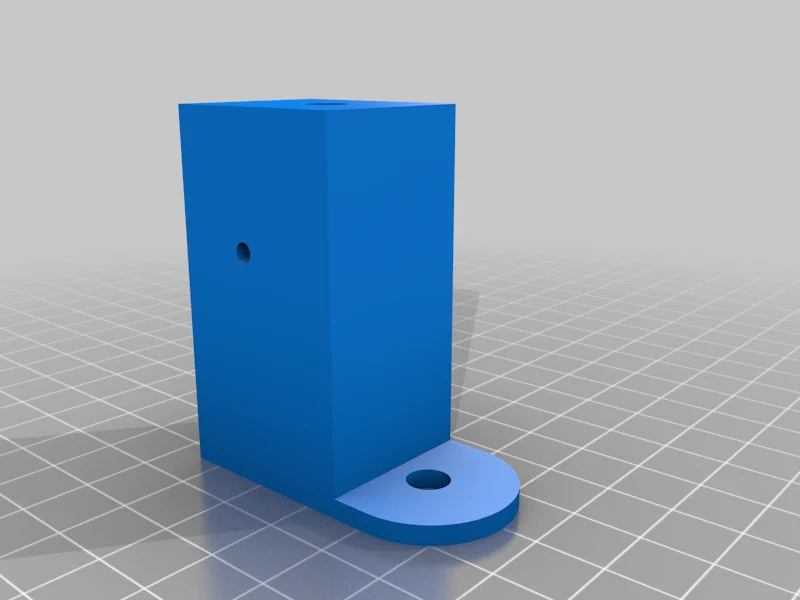

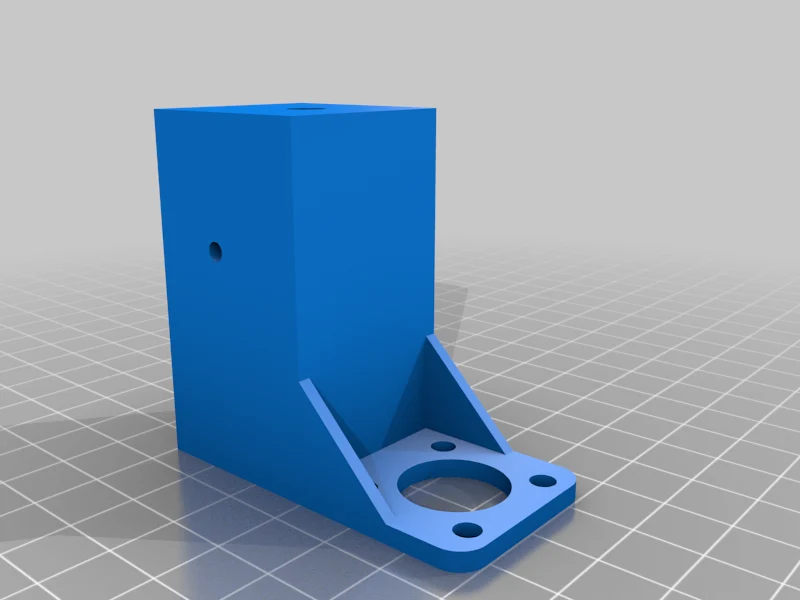

У меня есть три варианта центральной части: SMA, BNC и SO239, выберите тот, который вам нужен. Я не распечатывал модели BNC или SO239, я просто украл размеры SO239 из другой модели на сайтеthingiverse и поискал BNC в Интернете, поэтому не могу гарантировать, что они абсолютно верны.

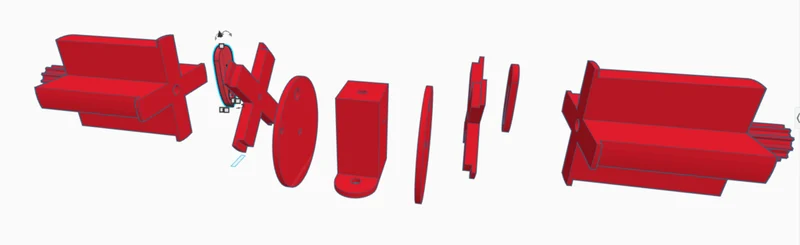

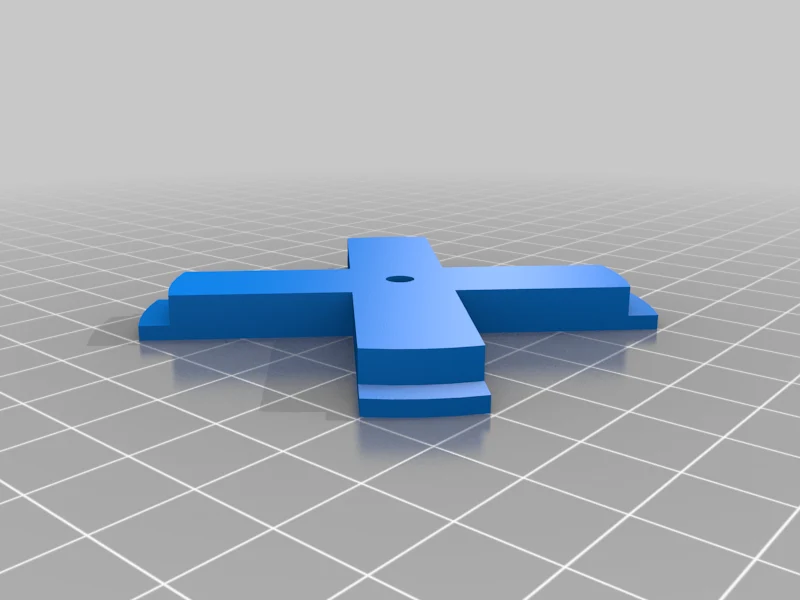

Сборка должна быть довольно простой с помощью прилагаемых изображений. На основном изображении нет «концевой рукоятки», поскольку я еще не распечатал их. Я обновлю, когда закончу и сделаю хороший снимок. Я использовал винты №6 диаметром около 3,3 мм. Я просто нарезал резьбу в центральную часть, но вы можете пропустить длинную резьбу через центр и использовать гайку с другой стороны. В центральной части есть отверстие сверху для петельки, если вы хотите повесить ее, и отверстие диаметром 22 мм внизу, подходящее для 1/2 трубы из ПВХ с внешним диаметром 0,84 дюйма. Я читал, что латунные пружинки подходят для этого лучше, но они немного дороже, поэтому я выбрал дешевый, хотя слышал, что они ржавеют, если оставить их снаружи.

внизу катушки паракорда есть натяжитель, см. ремикс, который я отметил, чтобы увидеть изображения того, как это работает. На самом деле я не делал ремикс его модели как таковой, но по сути скопировал ее в своем дизайне. (спасибо Майкаж)

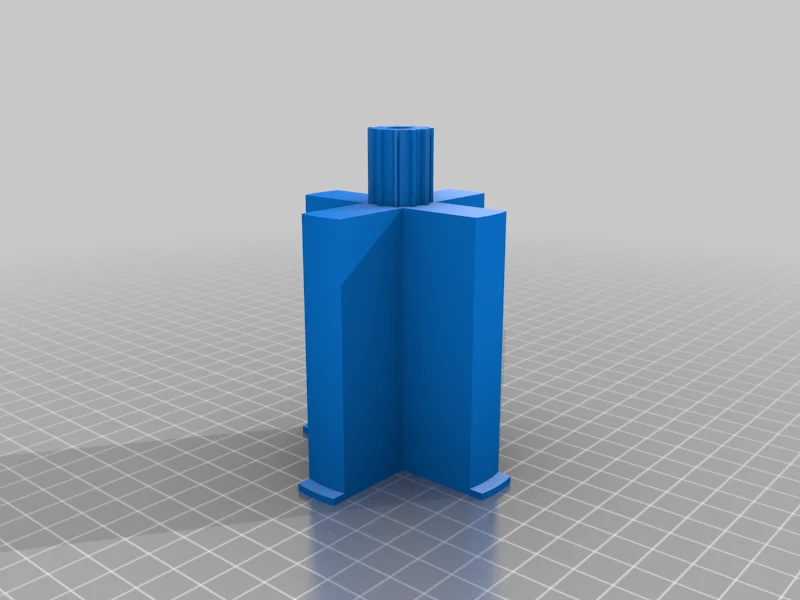

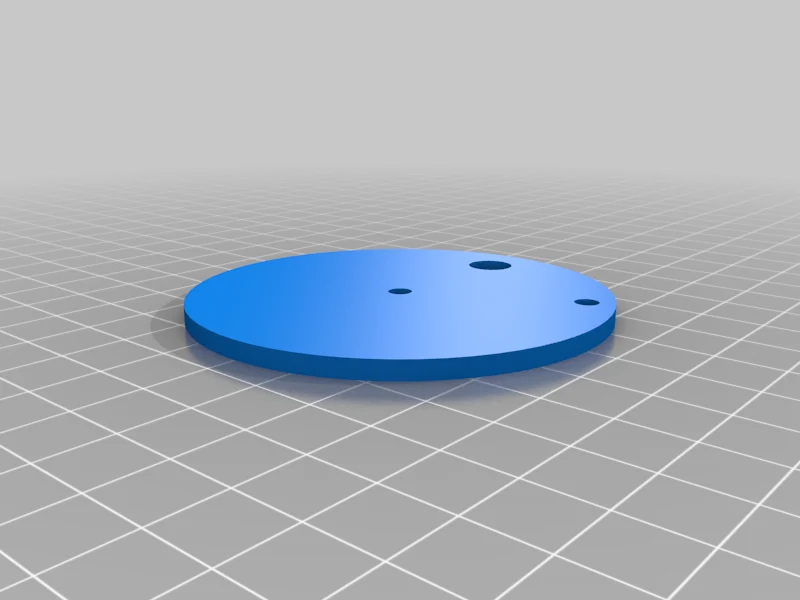

Через него протянут паракорд 550, поэтому пружинкам не придется выдерживать вес. Они, вероятно, согнулись бы, ес��и бы вы попытались. «Зажим для паракорда» устанавливается перед «концевой рукояткой», поэтому вы можете зафиксировать конец на месте. Затем вы можете использовать ручку на рукоятке, чтобы повернуть концевую рукоятку и намотать на нее шнур, таким образом электрически укорачивая антенну. Я даже не стал заморачиваться с зажимами-крокодилами или чем-то еще: либо пружина в обтягивающей пружине удерживает их вместе достаточно, чтобы закоротить, либо они соединяются, и в любом случае достигается тот же эффект. Я все еще немного новичок в мире радиочастот, поэтому я не эксперт, но чем больше оборотов происходит после рукоятки, а не растянутой, тем выше становится резонансная частота.

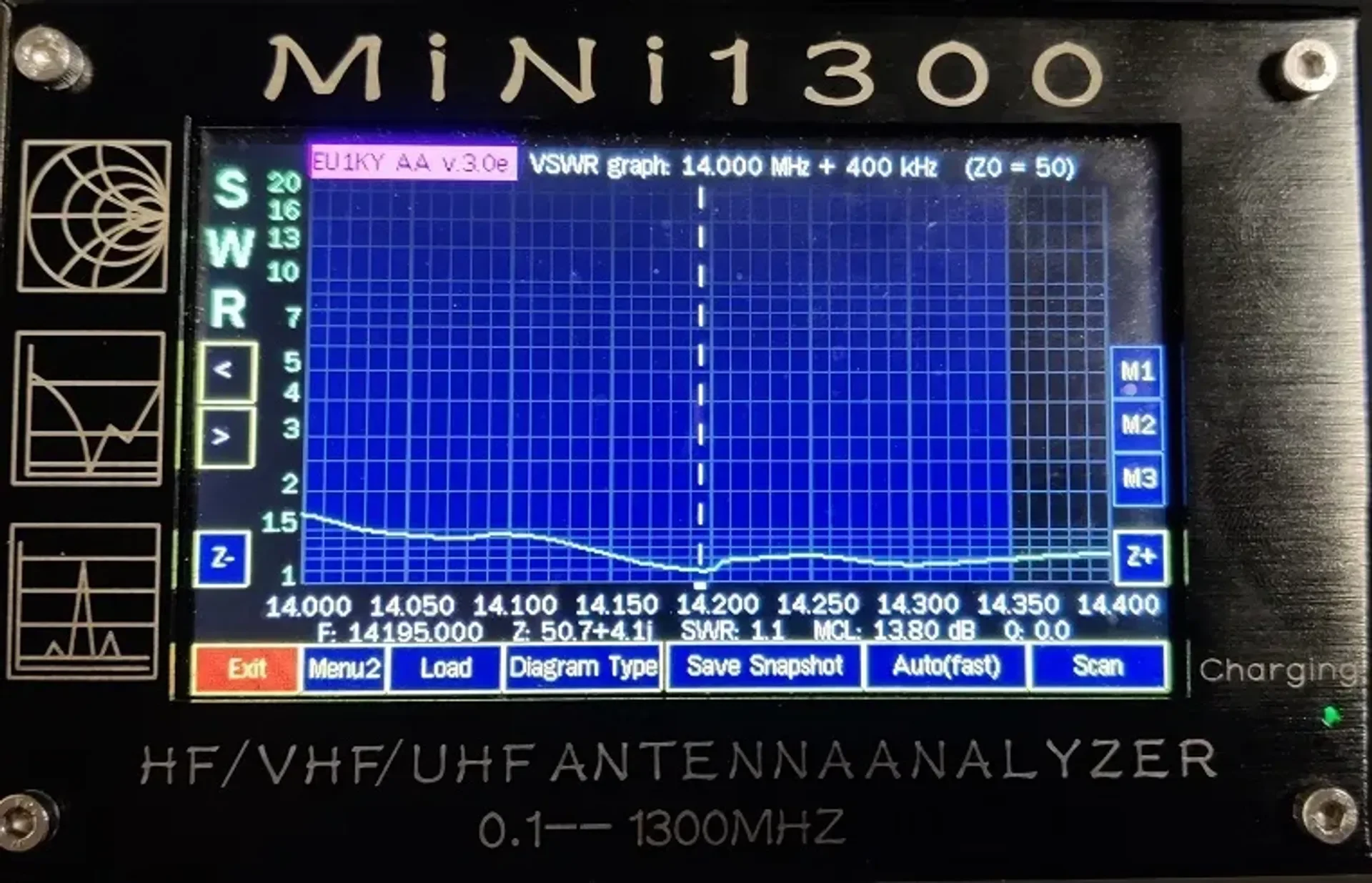

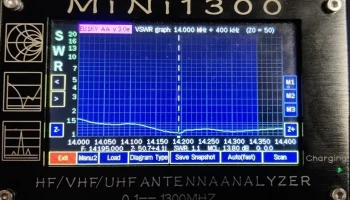

Всего с двумя пружинками это резонансно для меня на частотах около 8 МГц и 26 МГц. Если вы растянете их еще больше, это снизит частоту, но не так сильно после того, как вы достигнете примерно 7 футов на пружинку. Я читал в Интернете, что нельзя растягивать их более чем на 15 футов каждый, иначе они могут навсегда деформироваться. Если я укоротю его с помощью рукоятки, я смогу переместить эти два провала на диапазоны 20 и 10 метров. Я планирую приобрести еще 2 пружины, припаять их к концам этих двух и посмотреть, смогу ли я настроить и другие ленты.

Если у вас есть какие-либо вопросы, пожалуйста, прокомментируйте здесь, поскольку я проверяю это полурегулярно, и если вы это сделаете, пожалуйста, опубликуйте марку с несколькими фотографиями, это заставит меня улыбнуться.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.16

Заполнение:
