Держатель антенны для стрел AKA The Quiver v1.0.1...
Спасибо Zanzibar_T_Cricket на Reddit за потрясающее название.
Обновлено 8 июня 2025 г.:

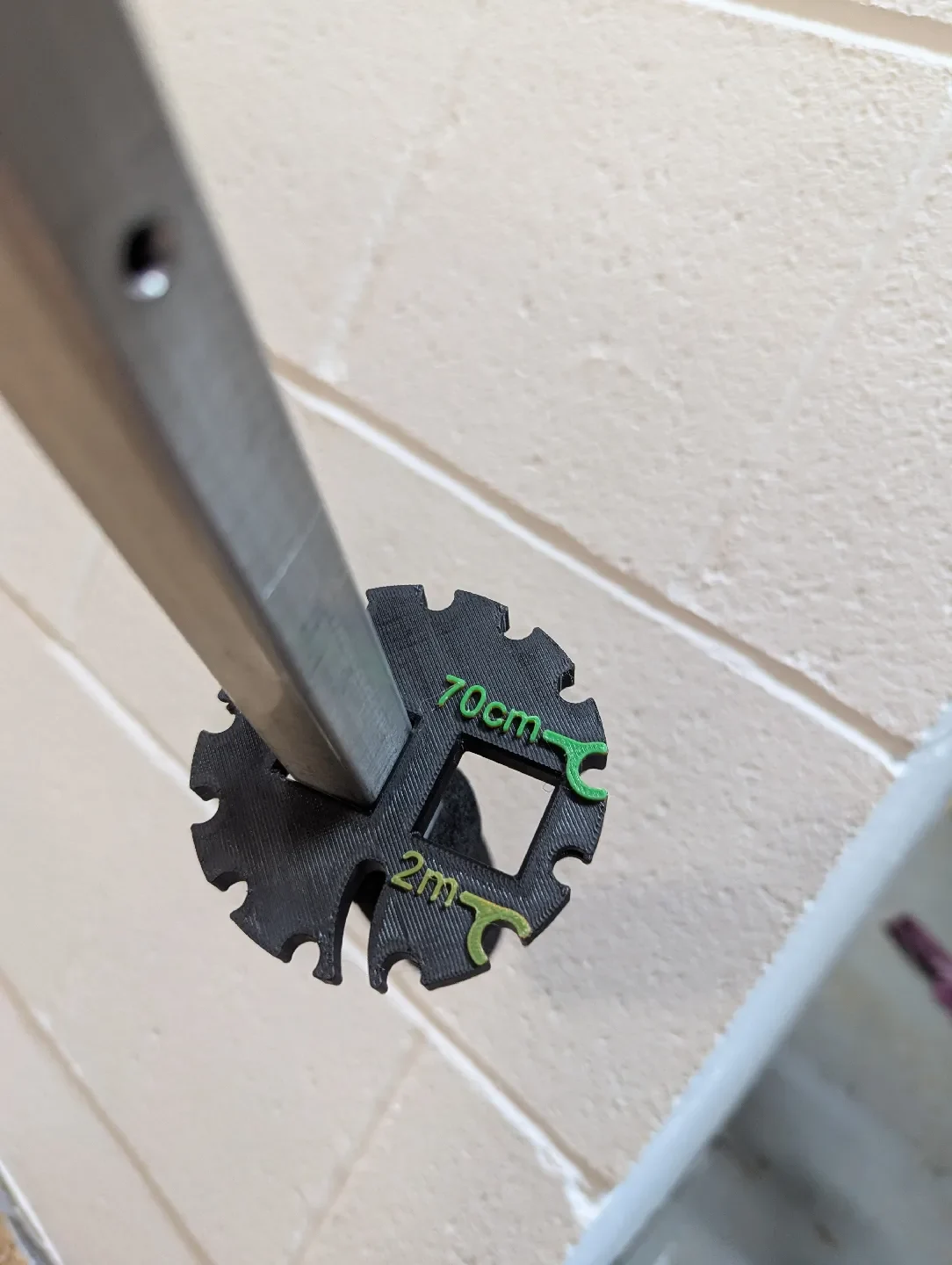

Основываясь на отзывах @JammerX19, я добавил несколько меток, указывающих, где должен располагаться управляемый элемент для каждой полосы. Для 2 метров это означает половину ведомого элемента с совпадением гаммы. Этикетки смоделированы на разной высоте, поэтому их можно легко напечатать с использованием нити разного цвета, приостановив печать и изменив ее.
Я также добавил несколько дополнительных фотографий, которые помогут объяснить процесс хранения:

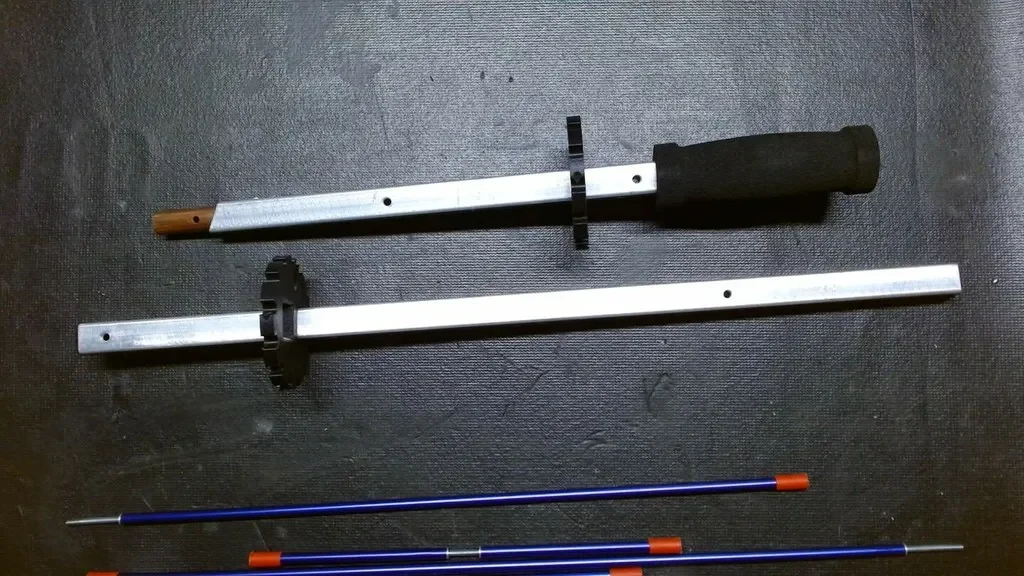

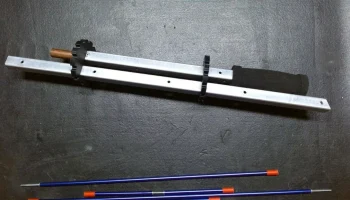

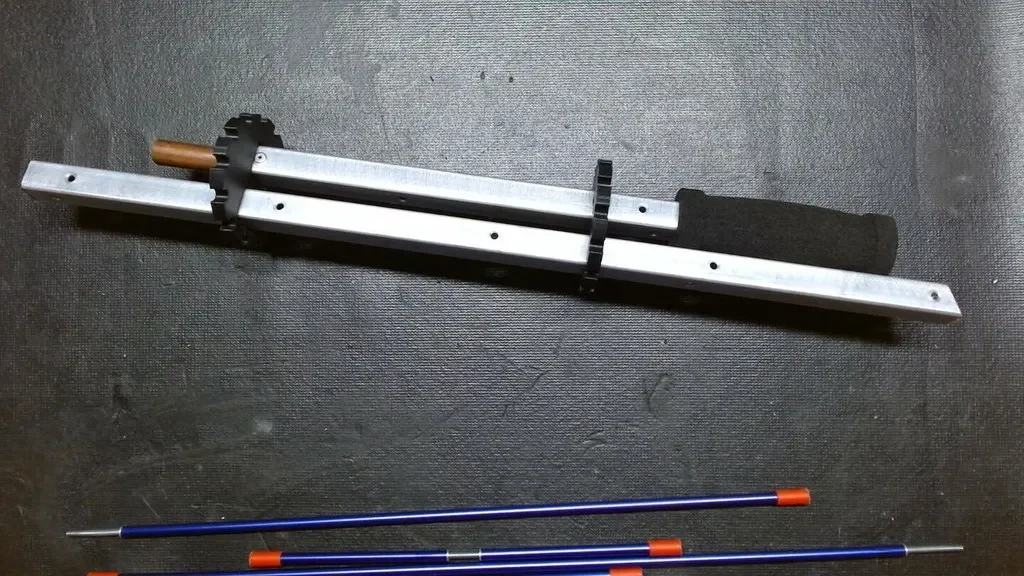

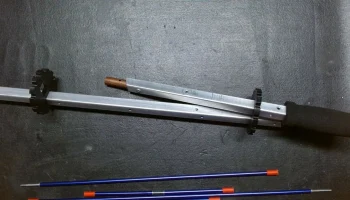

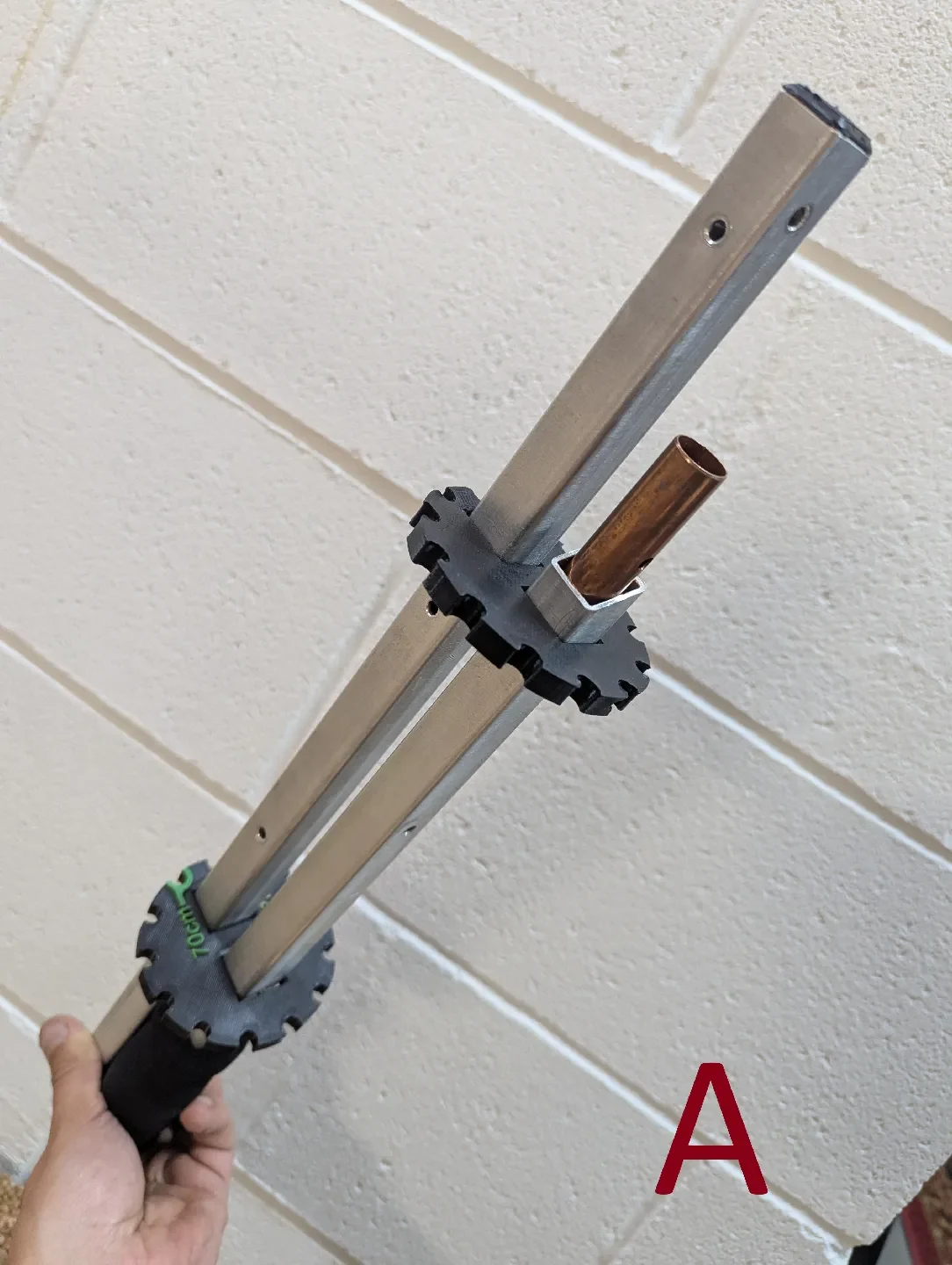

А) Соедините штанги, как показано.

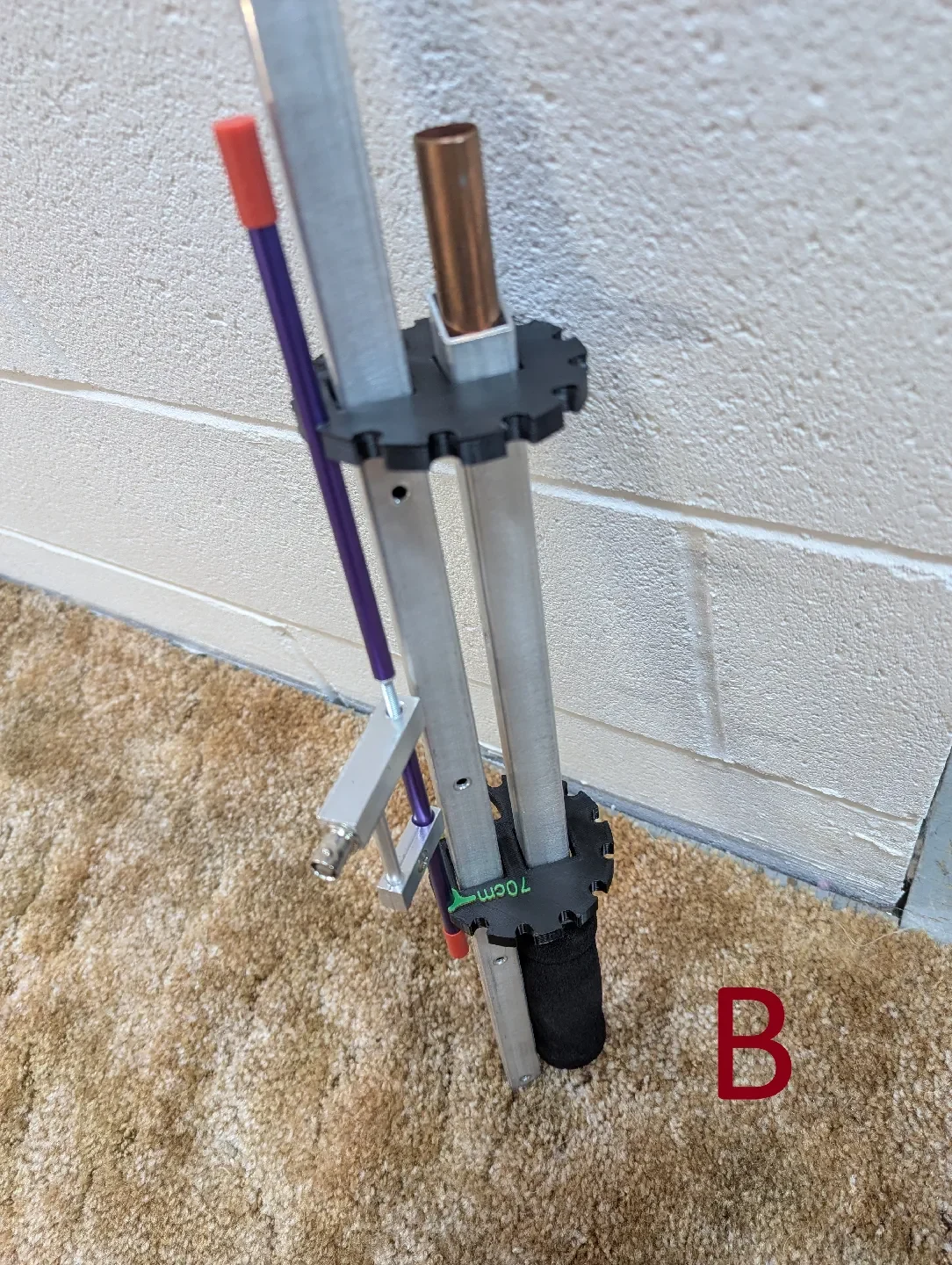

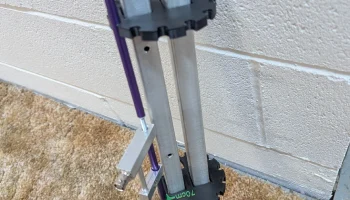

Б) Закрепите ведомый элемент длиной 70 см в отмеченных для него пазах.
C) Поверните приводной элемент длиной 70 см к стрелам.
D) Закрепите 2-метровый приводной элемент в отмеченном для него пазе.
E) Поверните 2-метровый приводной элемент так, чтобы гамма-спичка прошла через изогнутую прорезь.

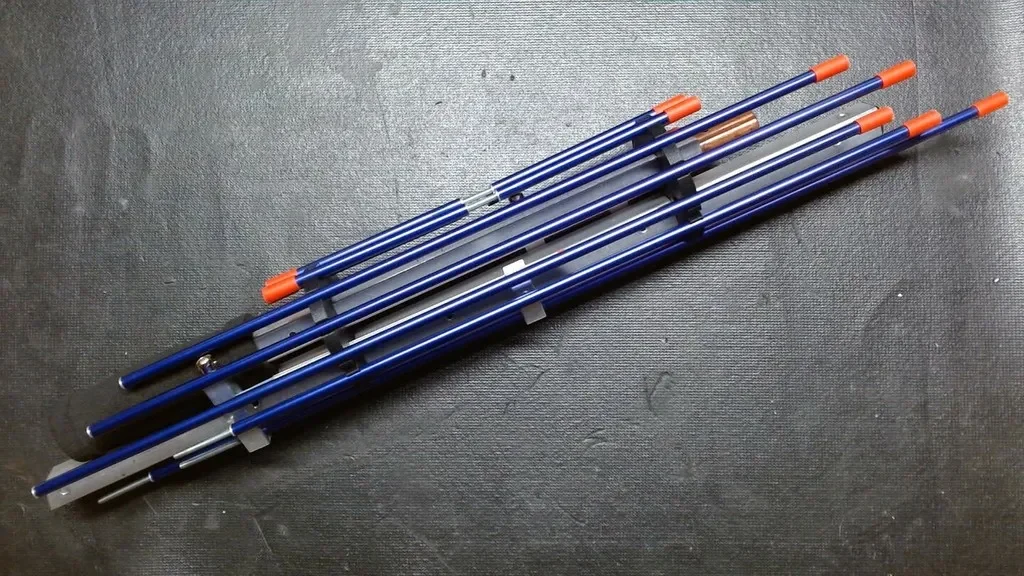

Все остальные элементы установите в любые слоты.
---------------------------------------------------------

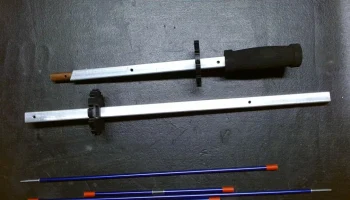

Мне нужно было что-то простое, чтобы объединить все части моей антенны Arrow. Я искал что-то, что сохраняло бы все детали цилиндрической формы, чтобы ничего не выступало, чтобы его можно было поместить в трубку из ПВХ дл�� хранения/транспортировки. Это первая итерация, но у меня есть идеи для V2 (я также открыт для предложений!).

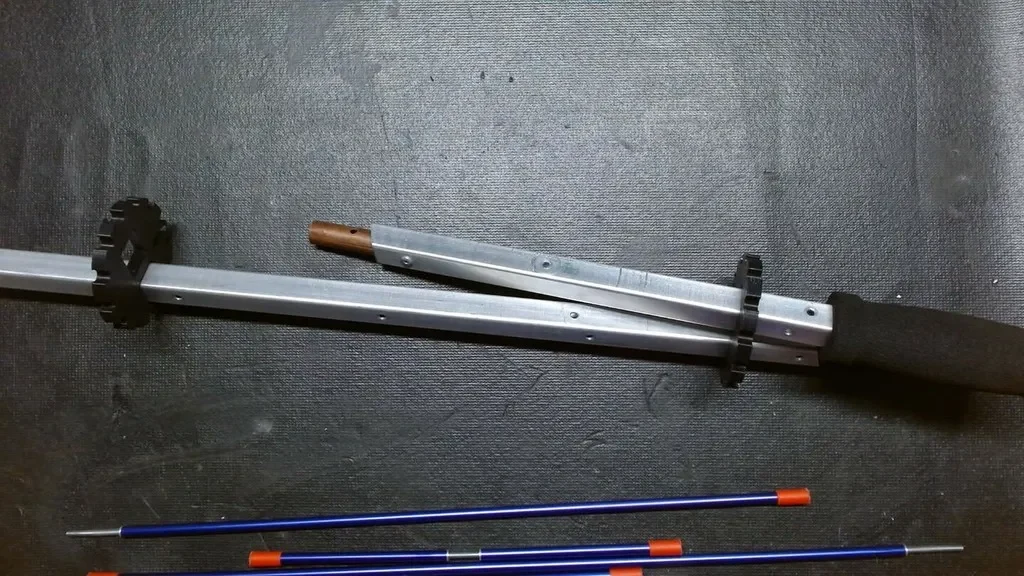

Для сборки вам понадобятся две копии распечатанных STL и 2 установочных винта M4. В качестве альтернативы установочным винтам вы можете обернуть изолентой детали стрелы там, где вы хотите, чтобы были напечатанные детали, и прижать их к себе с помощью трения. Квадратные отверстия смещены по центру, чтобы обеспечить сцепление с пенопластом, поэтому часть стрелы должна входить в более центрированное отверстие. Кроме того, вам необходимо убедиться, что детали крепления ориентированы в одном и том же направлении при сборке (когда две части стрелы смонтированы вместе, вы сможете посмотреть вниз по ее длине и убедиться, что все отверстия совмещены).

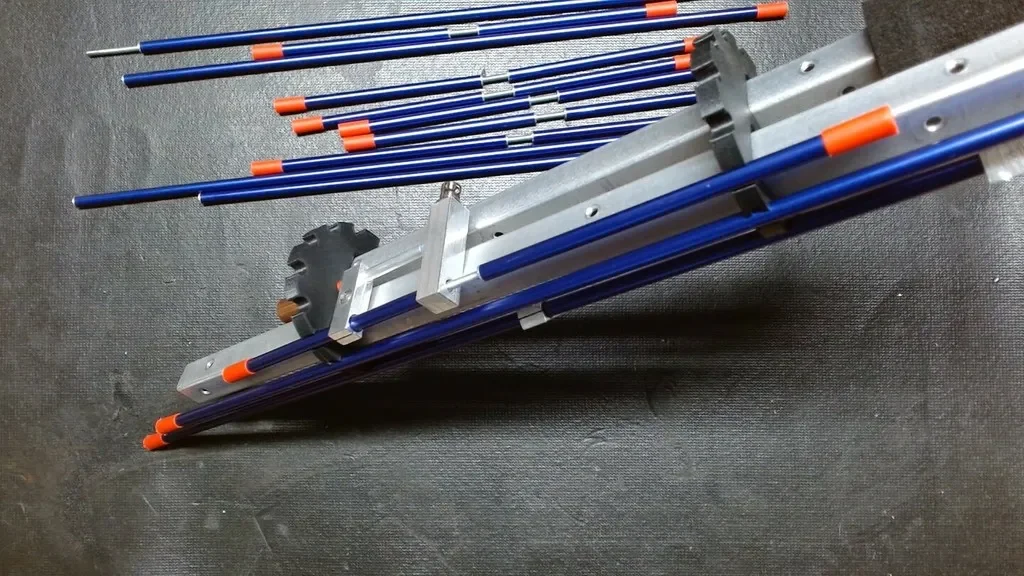

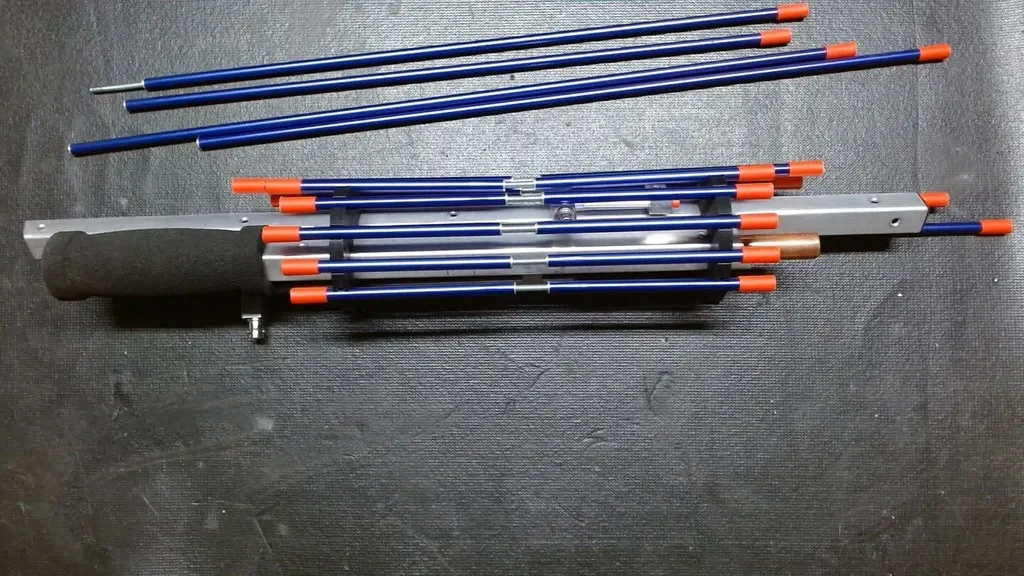

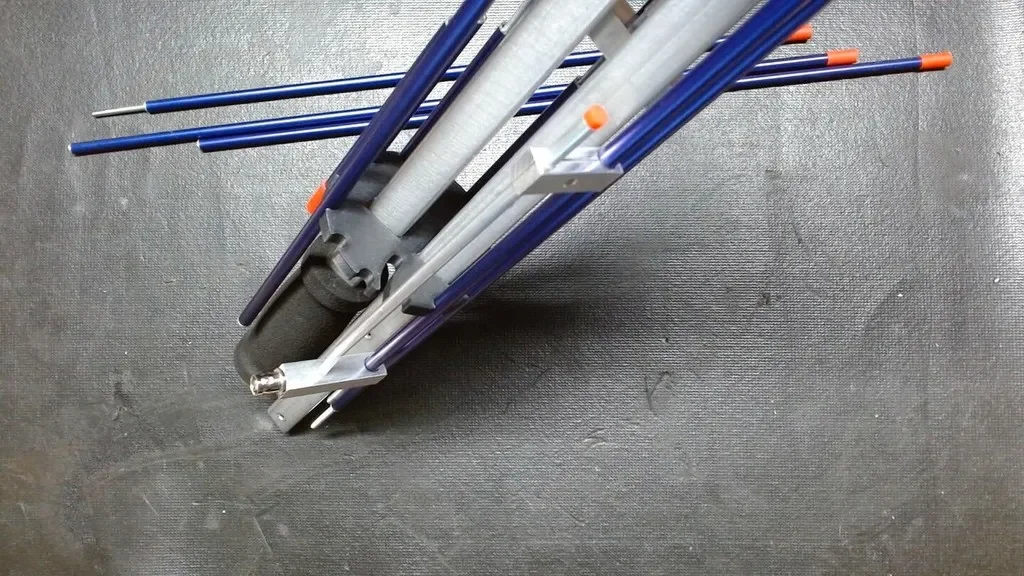

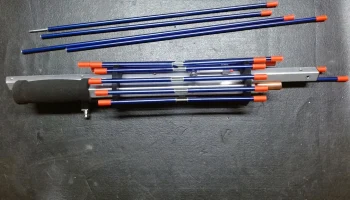

Детали монтируются путем соединения элементов длиной 70 см и защелкиваниями, а элементы 2M монтируются индивидуально. Начните с ведомого элемента для каждой полосы. Приводной элемент длиной 70 см должен входить в одно из отверстий, чтобы точка подачи могла примерно ровно прилегать к стреле. Ведомый элемент 2М должен располагаться на расстоянии двух отверстий от изогнутого отверстия так, чтобы его можно было вращать и гамма-спичка входила в изогнутое отверстие. Это позволит закрепить все остальные элементы, не выступая сл��шком сильно. Смотрите фотографии для более подробной информации.
-73
