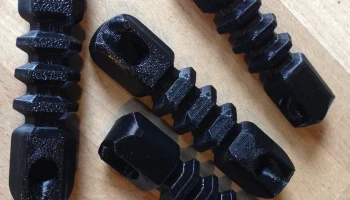

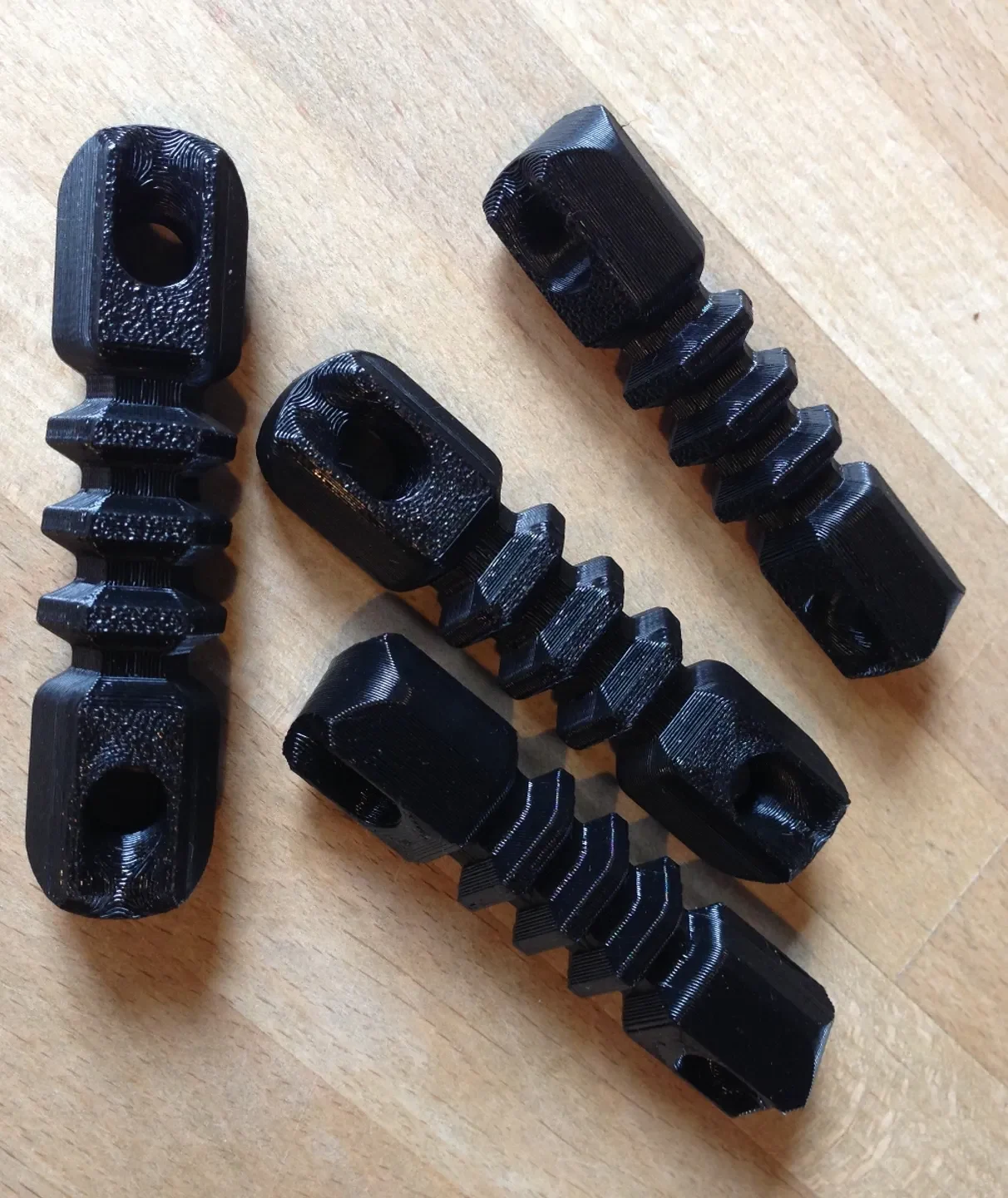

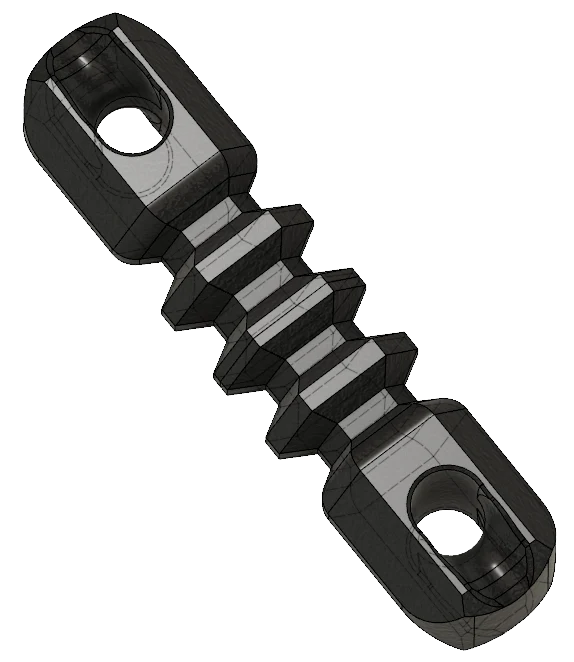

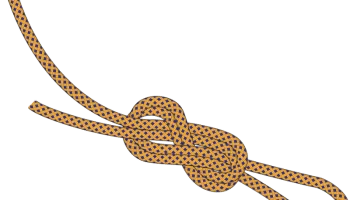

Концевой изолятор антенны (изолятор "собачья кость")...

Антенный концевой изолятор для крепления концов проволочных антенн к опорным линиям. Разработан для обеспечения возможности печати, структурной прочности, минимального истирания проводов и линий. При печати в масштабе 70 % (рекомендуемый размер) или более прочность на разрыв опорной линии и провода антенны превышает типичную. Размер отверстия составляет 10 мм при масштабе 100 %, отверстие 7 мм при масштабе 70 % и т. д.

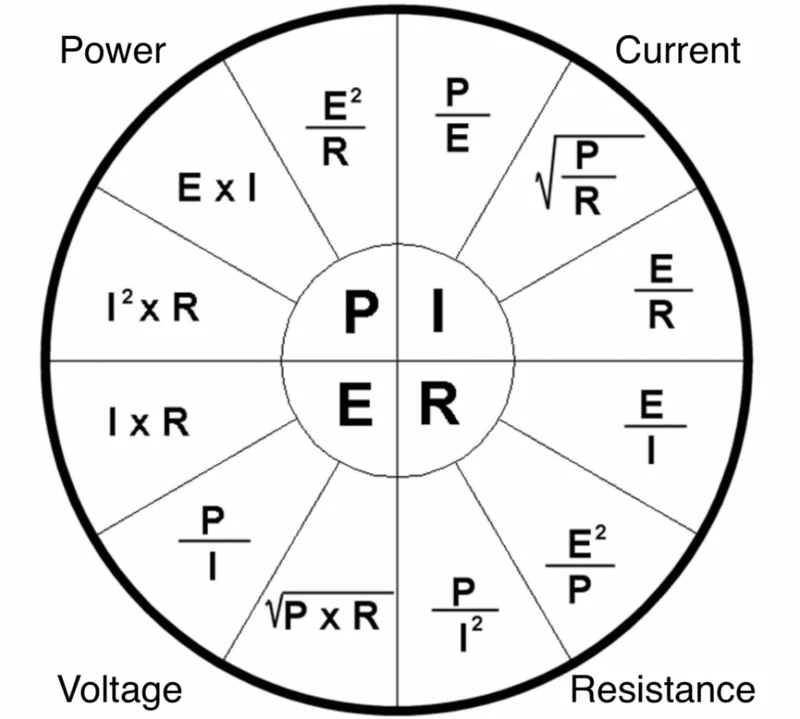

Размер и конструкция обеспечивают длинный путь утечки, что позволяет легко сдерживать потенциальные конечные напряжения. Типичные напряжения, которые можно ожидать на конце диполя:
@ 100 Вт до 600-700 Вольт.
@ 1500 Вт до 8000 В/около 8000 В.

Радиочастотные тепловые эффекты не должны быть проблемой для любой станции мощностью до 500 Вт. Неизвестно, есть ли какие-либо проблемы выше этого.

Концевые изоляторы являются важными компонентами любой проволочной антенны и обеспечивают стабильную емкость для поддержания настройки антенны. Прикреплять антенные провода непосредственно к опорным линиям или конструкциям не рекомендуется.

Наружное, несущее, поддерживающее применение. Не рекомендуется использовать PLA или ABS.

Примечание. Изоляторы антенн НЕ обеспечивают никакой молниезащиты.

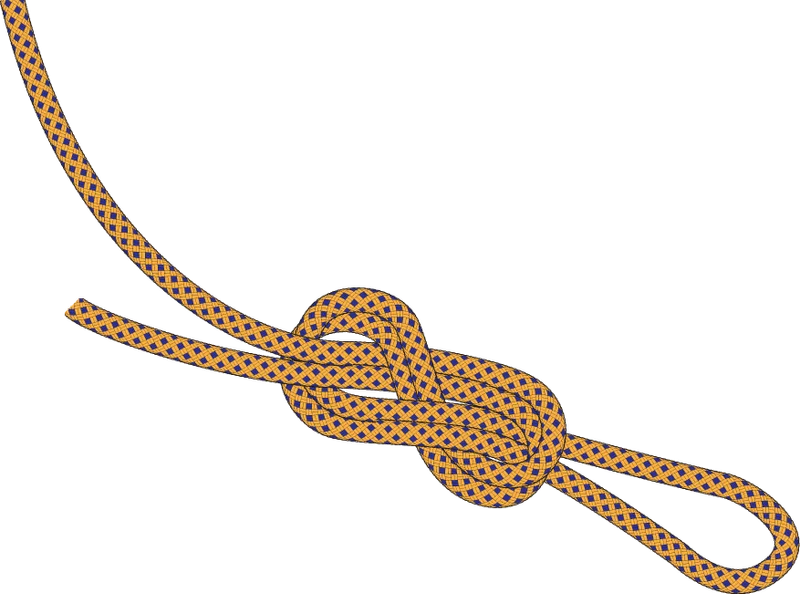

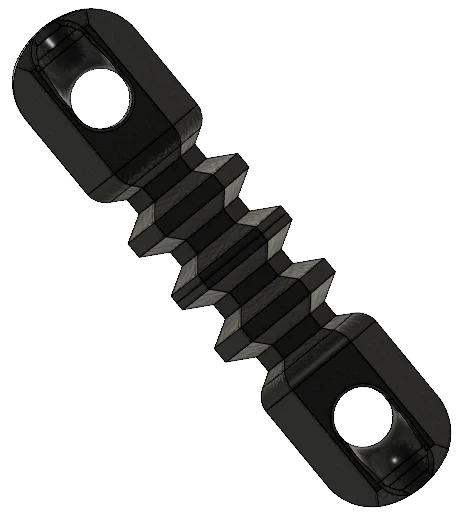

Разработано с помощью Fusion 360.

73!

Распечатать инструкции
Категория: Настройки печати электроники

Производитель принтера: Prusa

Принтер: i3 МК3

Разрешение: 0,30

Заполнение: 50% прямолинейное

Нить: Prusament PETG Black рекомендуется для устойчивости к ультрафиолетовому излучению.
Примечания:

6 периметров. 6 верхних и 5 нижних слоев.

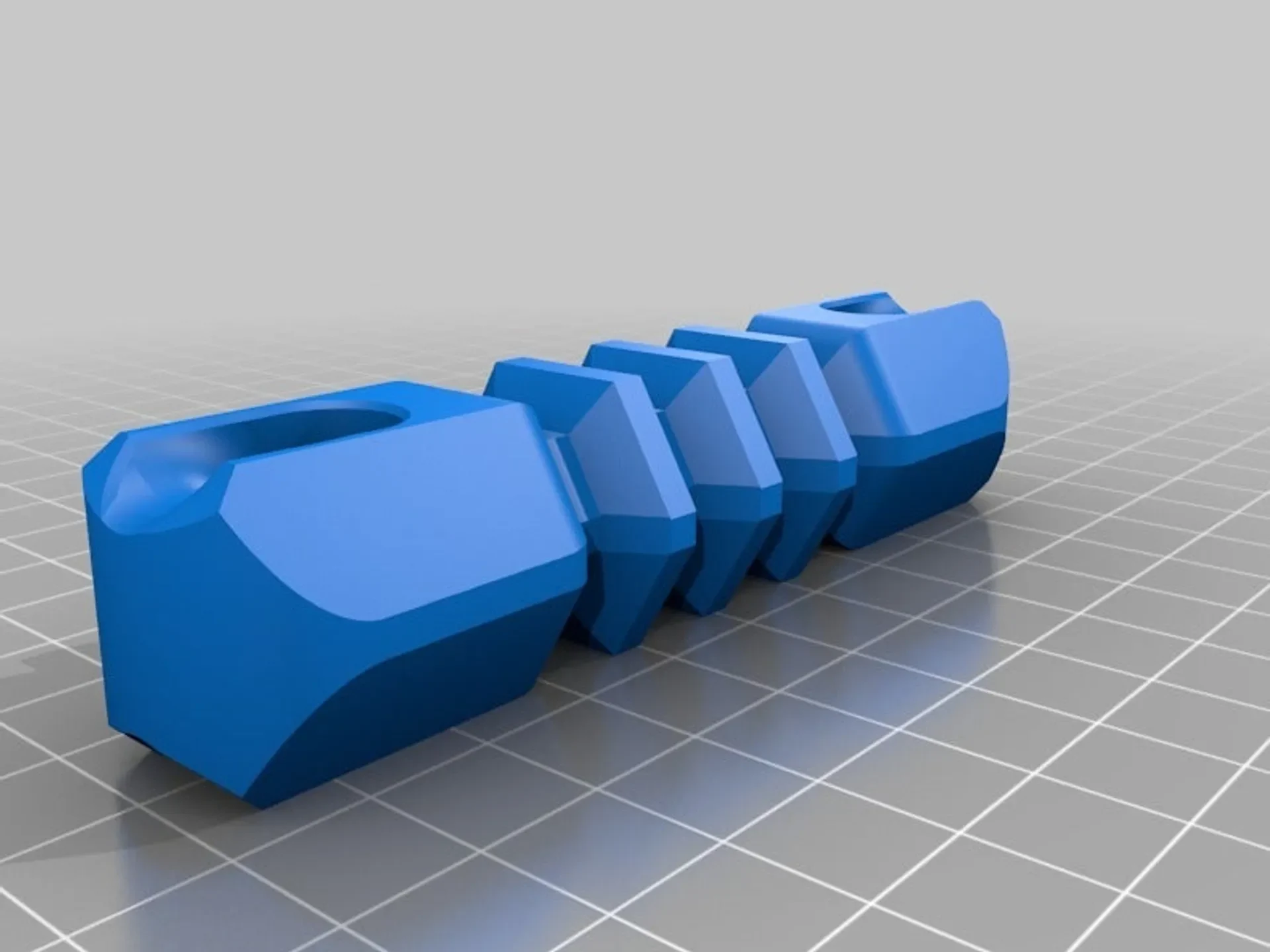

Предназначен для печати лежа на боку, отверстием вниз.
Заполнение на 50 % прямолинейное, с ориентацией 90 градусов. Вам нужен длинный сквозной путь для заполнения.
Периметры и длинный внутренний путь заполнения обеспечивают максимальную продольную прочность.

Обзор и предыстория

В ходе моего путешествия по разработке изолятора для себя я узнал, что тема изоляторов
гораздо более интересным и значительно более сложным, чем я когда-либо думал.
Я подготовил презентацию PowerPoint с некоторыми из того, что узнал, для своего местного радиоклуба, а также загрузил здесь для вашего интереса.
