Светодиодная матричная сетка 16x16

Светодиодный матричный корпус 16x16

Особенности:

Подходит для стандартной светодиодной матрицы 16x16.

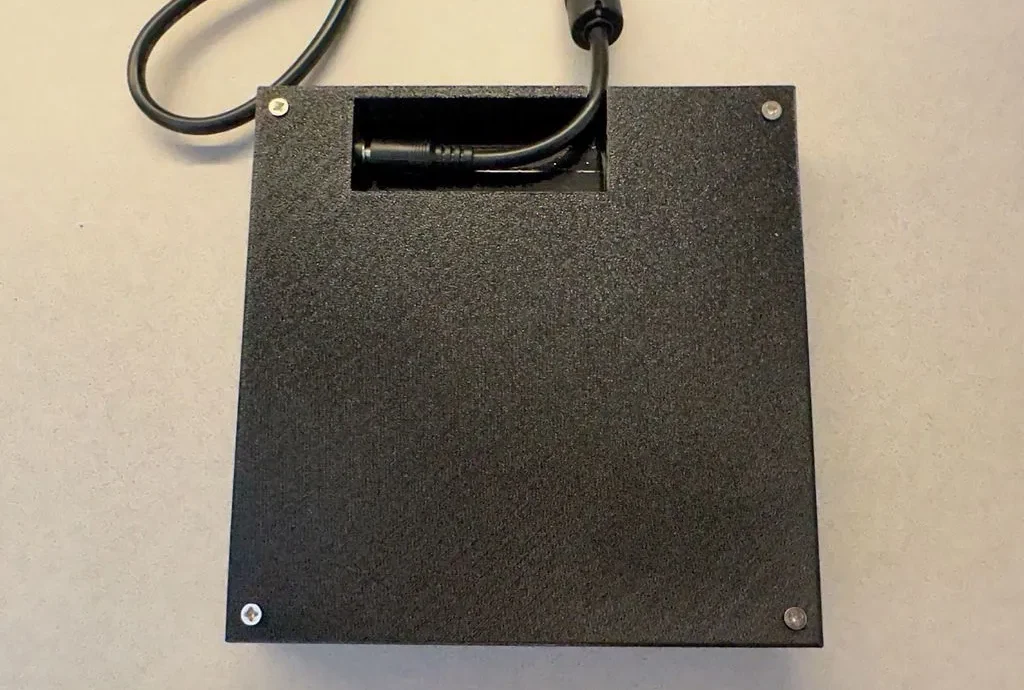

Задний скрытый силовой разъем
Внутренние опоры для панели
Много места для платы разработки для управления светодиодной матрицей

Он предназначен для размещения ESP32 или ESP8266 с чем-то вроде WLED (https://github.com/Aircoookie/WLED).

Питание от внешнего блока постоянного тока 5 В.

Вы можете посмотреть это видео на YouTube, чтобы узнать, как создавать светодиодные матрицы такого типа. https://www.youtube.com/watch?v=WSex5f1qzH8

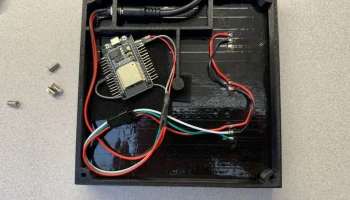

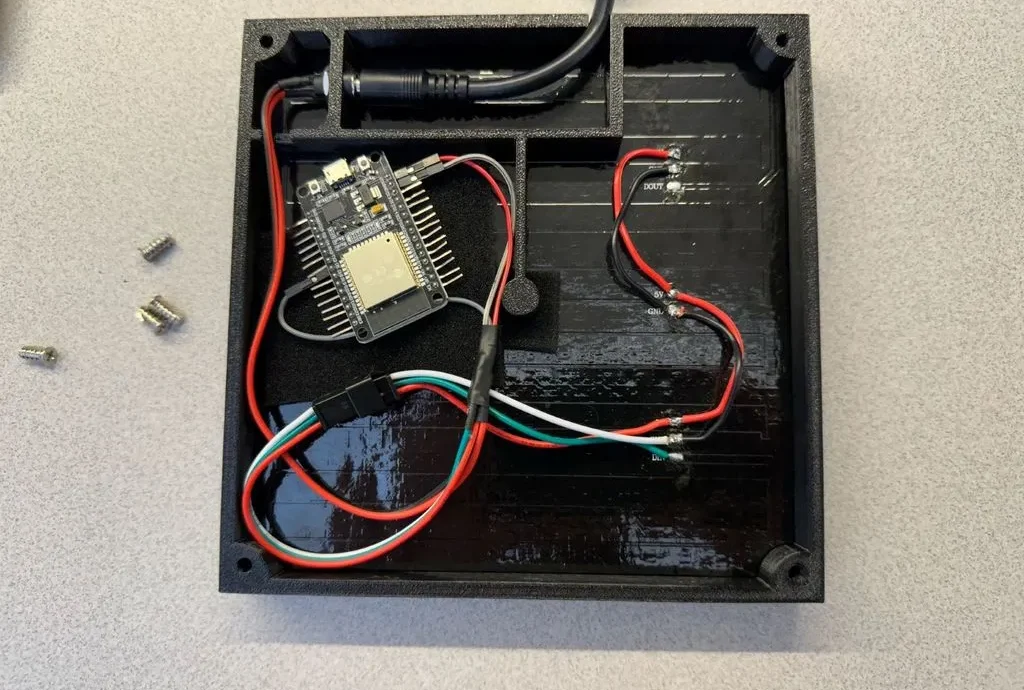

«Заставьте это работать» сняли отличное видео с использованием оригинального корпуса. Лично я не сторонник подключения ESP напрямую к плате, и вместо этого я построил беспорядочный кабельный жгут.

Есть несколько вариантов использования диффузора:

Вариант спереди 1) Первые 2-3 слоя сетки RGB печатаются прозрачной нитью. Приостановите печать после сплошных слоев и продолжите печать белой нитью. Свет будет ярким, но между пикселями будет небольшое засветление.

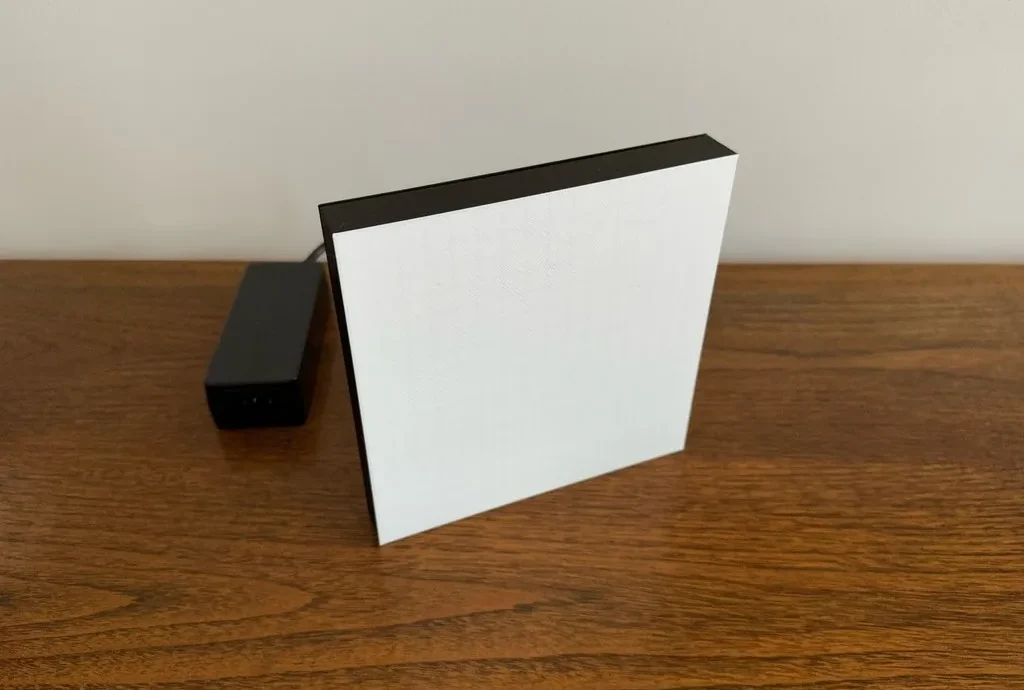

Вариант спереди 2) Первые 2-3 слоя сетки RGB печатаются белой нитью. Приос��ановите печать после сплошных слоев и продолжите печать черной нитью. Свет будет приглушен, и между пикселями не будет сильного размытия. (Это окончательная версия, на которой я остановился)

Идеальный первый слой является обязательным.

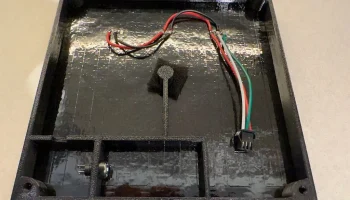

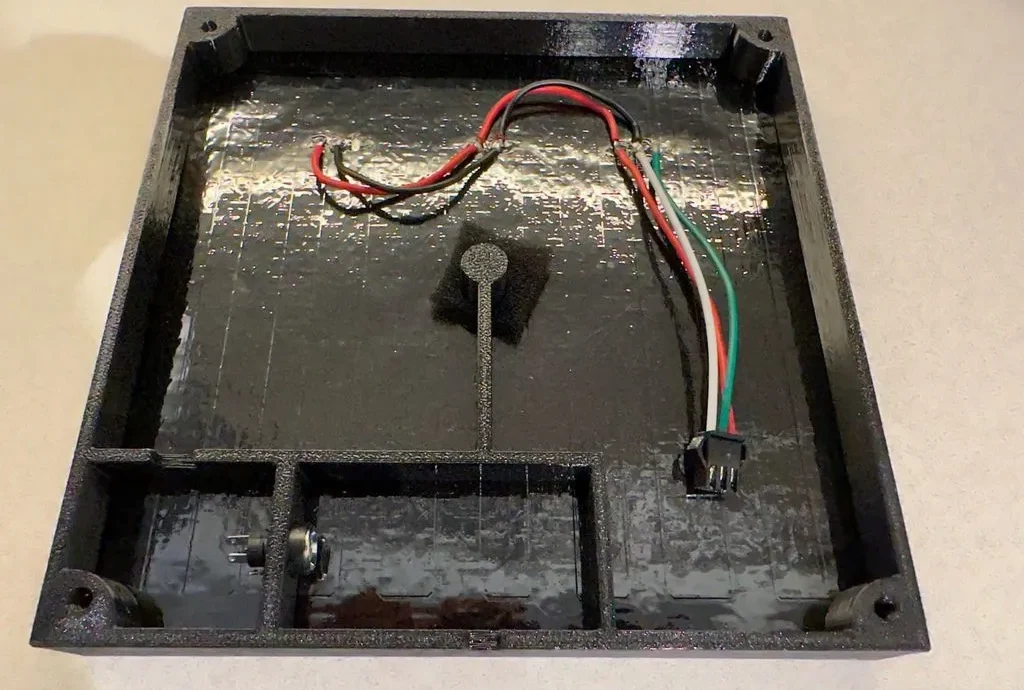

Внутри находится центральная опора для светодиодной панели. Между опорой и матрицей я положил немного легкой пены. Если вы действительно хотите продвинуться вперед, вы можете отрезать большой кусок алюминия толщиной 0,4 мм и вставить его под всю матрицу. (Это обеспечит хороший радиатор для светодиодов.) Основная рама имеет секцию с надрезом для установки на металлическую панель. Я также включил панель для печати вместо алюминия. Не уверен, поможет это или помешает изготовление из пластика. (В моей версии на фото нет вставки)

Заднюю и основную раму можно распечатать в любом цвете.

Передняя часть прижимается к основной раме. Это умеренно плотная посадка. Если он немного болтается, вы можете использовать несколько капель клея или замазки для плакатов, чтобы все это закрепить. (Мне он подошел достаточно плотно)

Для винтов. Я использовал стандартные винты для компьютерного вентилятора. Вам нужно идти медленно и осторожно, так как здесь довольно тесно. (В первый раз я просто медленно закручивал и выкручивал винты, чтобы нарезать резьбу)

Информация о файле:

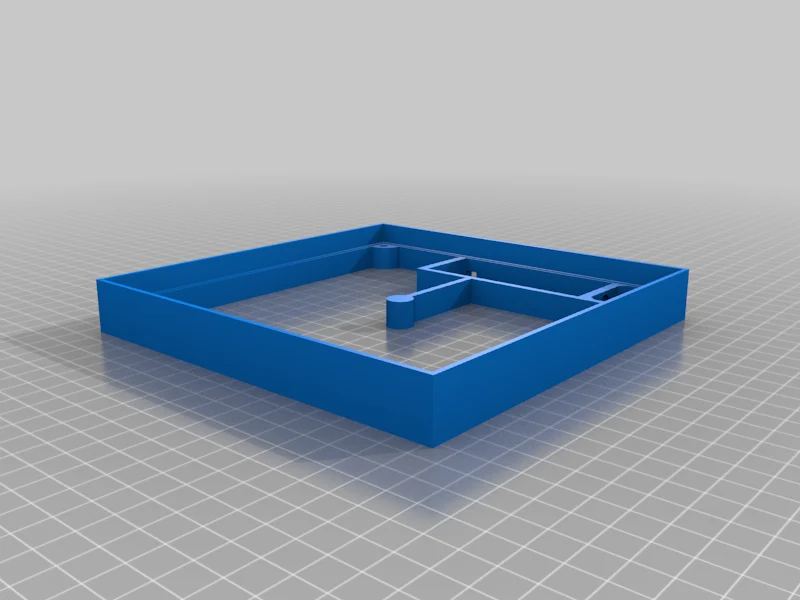

16x_16_Main_Frame (Remix) — скрытый разъем.stl = Это основная рама со скрытым разъемом для цилиндрического разъема сзади.

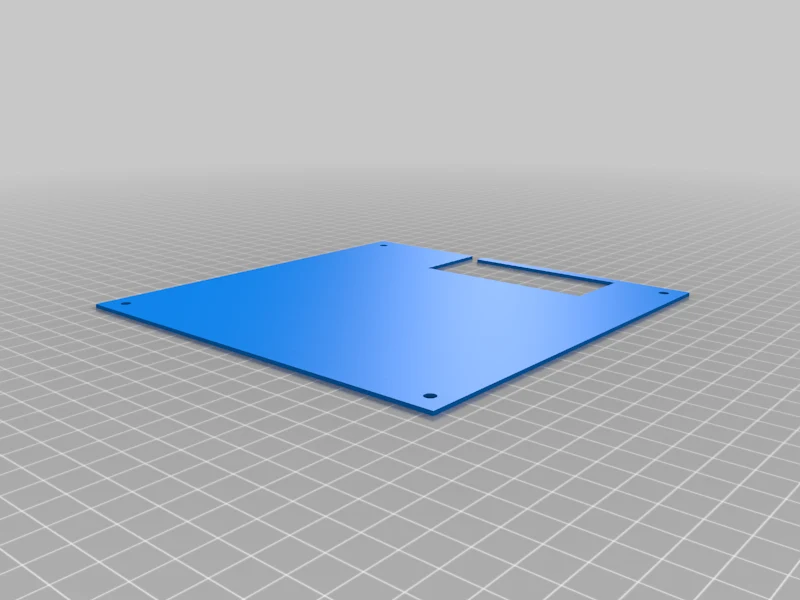

16x16 Задняя часть (Remix) — скрытый соединитель.stl = Это соответствующая задняя часть рам�� со скрытым соединителем.

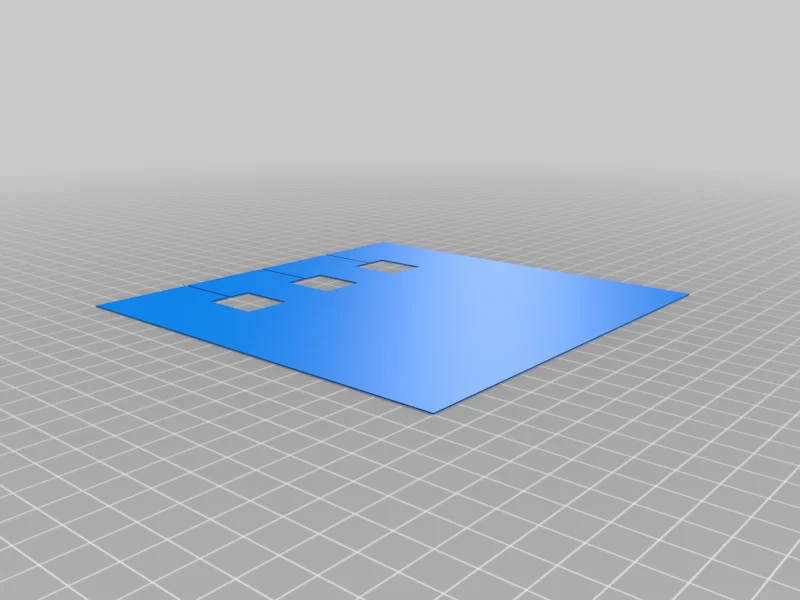

16x_16_Insert (Remix) = Эта панель необязательна. Он расположен под светодиодной панелью и помогает распределять тепло. Лучше всего сделать его из алюминия.

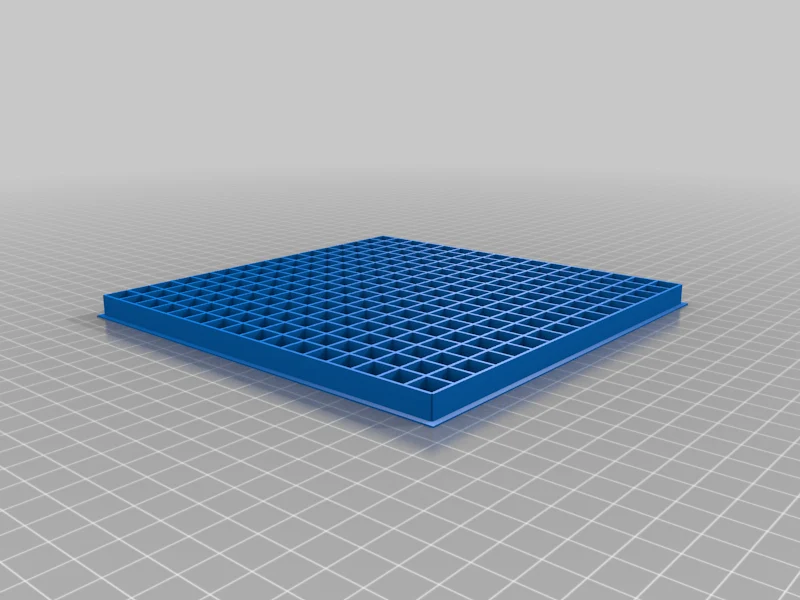

LED Matrix 16x16 фронтальная с рамкой (Remix).stl = Это рассеиватель и сетка.
LED Matrix 16x16 фронтальная с рамкой (Remix) — Thin.stl = Это рассеиватель и сетка. Диффузор стал немного тоньше. (2 слоя вместо 3. Это намного лучше, чем трехслойная версия… но не так прочно.) В конце концов я использовал этот. Просто будьте осторожны во время установки.

Вот основные детали, которые я использовал:

Светодиодная панель — https://www.aliexpress.com/item/4000544584524.html
Версия Ствол Джек 2,1мм — https://www.aliexpress.com/item/33049477849.html
ESP32 WROOM 32D — доступно множество моделей. У меня один сидел без дела. Внутри корпуса достаточно места для мини- или полноразмерной платы. Я рекомендую использовать ESP32 против ESP8266. За дополнительные 1 доллар или около того дополнительная скорость обработки того стоит. (особенно если включить расширенные функции и подключить микрофоны и т.д.

Пожалуйста, оставьте комментарий, если вам удалось это сделать!

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.20 работает нормально

Заполнение:

Твердый

Нить: любая, я предпочитаю ПЭТ.

Белый или прозрачный требуется для первых нескольких слоев.
