XIAO ESP32S3 Wio-SX1262 Meshtastic корпус с аккумулятором..

Что вам понадобится:

Держатель батареи 18650 — https://amzn.to/4lnV6ej
Двусторонняя пенопластовая лента — https://amzn.to/4kRXAzW

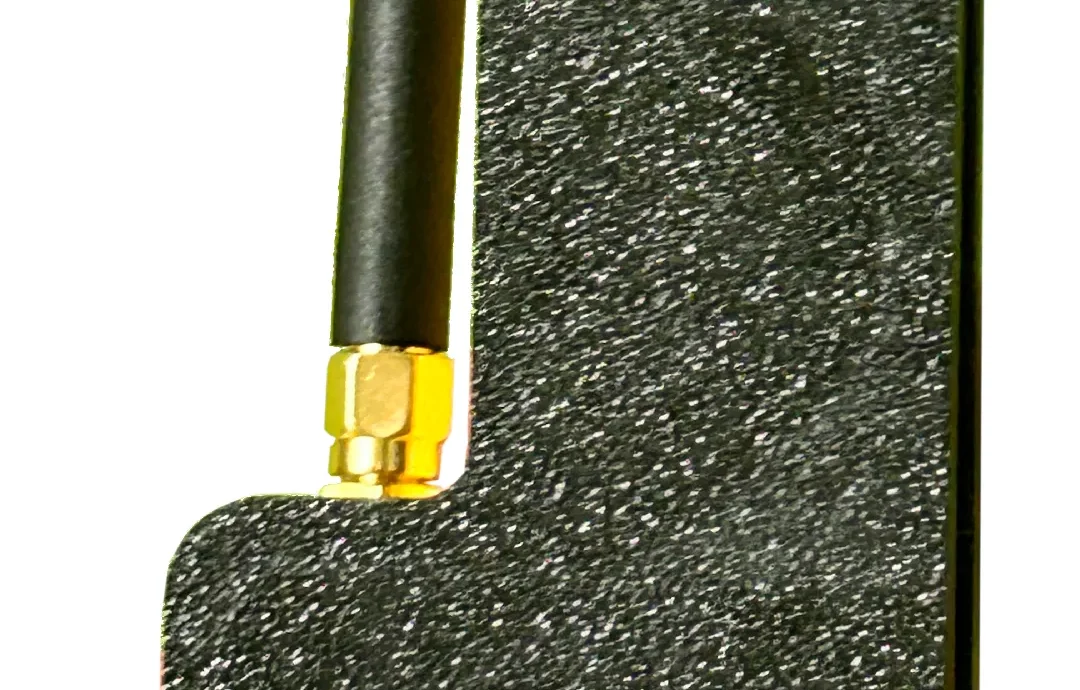

Антенна Lora и IPEX-1 для SMA — https://amzn.to/3FJuHXS

Или приобретите это и используйте свою любимую антенну SMA:
IPEX-1 для гнезда SMA — https://amzn.to/43q5CuV

Модуль:
esp32 s3 lora Meshtastic Lora, SX126, антенна 868 МГц 915 МГц, XIAO ESP32S3 для стартового комплекта Meshtastic и LoRa, LoR… https://www.aliexpress.us/item/3256807908323566.html?channel=twinner

https://www.seeedstudio.com/Wio-SX1262-with-XIAO-ESP32S3-p-5982.html

Соберите это вместе:

ВНИМАНИЕ для начала… Каждый раз, подключая устройство к USB-порту, убедитесь, что у вас подключены обе антенны. Используйте крошечную антенну, которая входит в комплект устройства SEEED Studio, когда вы открываете коробку, чтобы нажать кнопку загр��зки при прошивке вашего устройства.

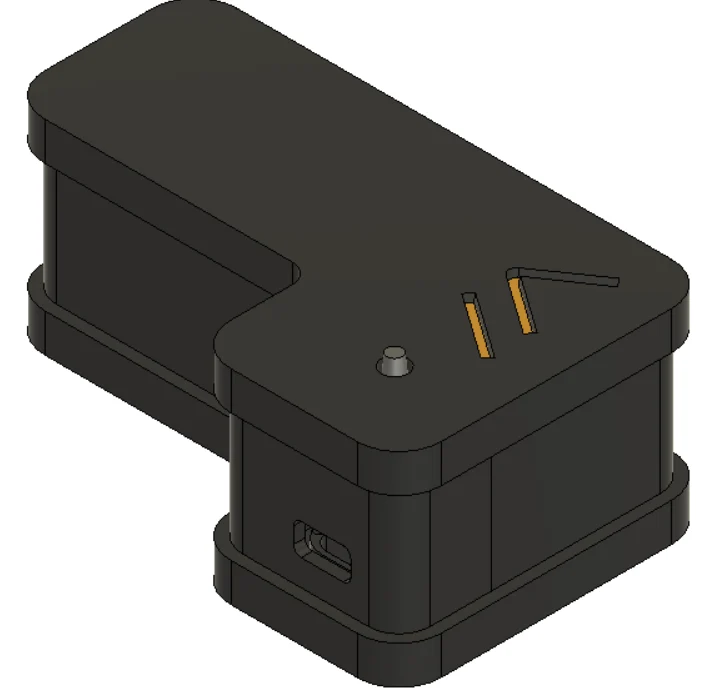

Я распечатал детали на принтере Bambu A1 с использованием AMS, поэтому разделил корпус и сделал многоцветную печать. Я включил этот файл в формате .3mf, если у вас есть возможность переключать нить во время печати.

Распечатайте детали лицевой стороной вниз. Во время печати припаяйте положительный и отрицательный выводы от держателя батареи к нижней части ESP32. После печати прикрутите держатель батареи на место в нижней части корпуса. Вставьте контакты ESP32 и SX-1262 в подставку в нижней части корпуса. Закрепите его двусторонним пенопластовым скотчем. Возможно, вам понадобится более одного слоя ленты.

Примечания:

Этот чип работает от 12 до 16 часов без подзарядки. Возможно, вы сможете увеличить время автономной работы, изменив некоторые настройки в Meshtastic.

Я не проектировал для этого место для каких-либо периферийных устройств. SEEED Studios продает корпус, напечатанный на 3D-принтере, с проходом для перемычек. Возможно, я рассмотрю это в будущем, если на это будет спрос. Из-за срока службы элементов питания типа 18650 добавление дополнительных компонентов сокращает время ра��оты, поэтому я разработал его для преимущественно сидячего образа жизни. Аккумулятор в основном предназначен для поддержания питания во время перемещения, когда он не подключен к сети.
