Чехол Meshtastic Xiao ESP32S3 Wio-SX1262

Недавно я нашел Xiao ESP32S3 с шапкой Wio-SX1262 LoRa как хороший и дешевый Meshtastic узел для установки дома. Некоторое время он просто лежал в макетной плате, USB-кабель болтался между какими-то цветочками… знаете, у него был довольно плохой WAF (коэффициент принятия жены).

Итак, я привел аргументы (сюрприз...)!

Вам понадобится:

4 винта М3*8
4 гайки M3*5*4 с накаткой
Разъем IPX/UFL — SMA
0,96-дюймовый OLED-дисплей
Простая антенна WiFi/Bluetooth, которая поставляется в комплекте ESP32S3/Wio-SX1262.
Небольшой кусочек скотча (он поможет удерживать кнопку на месте при прикреплении крышки)
4 провода и паяльник для подключения дисплея

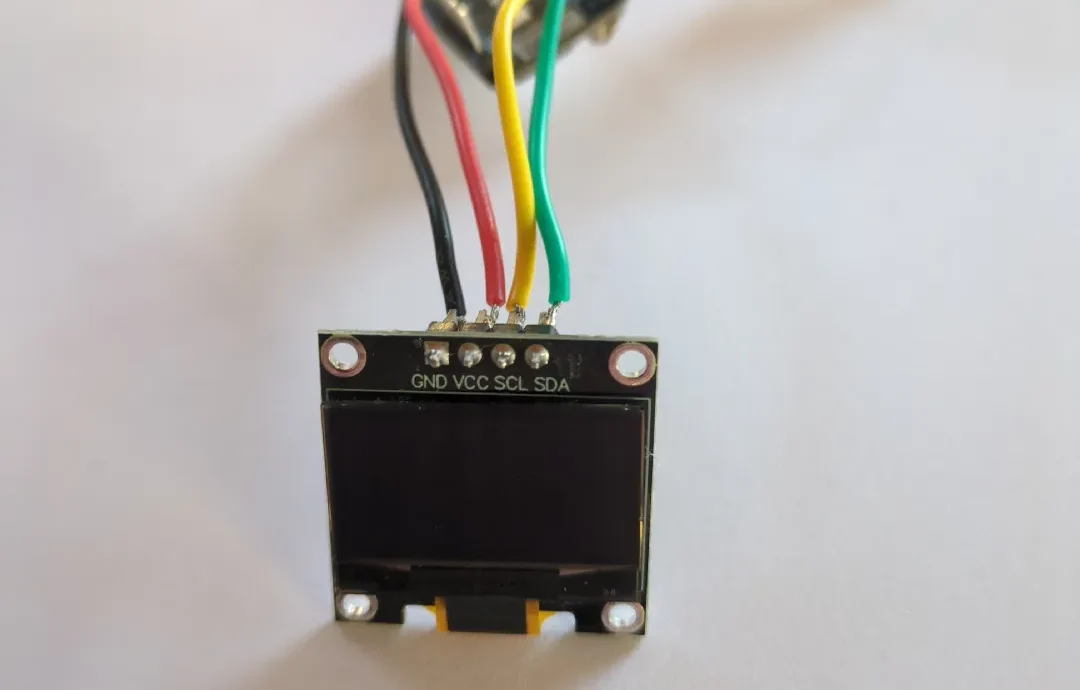

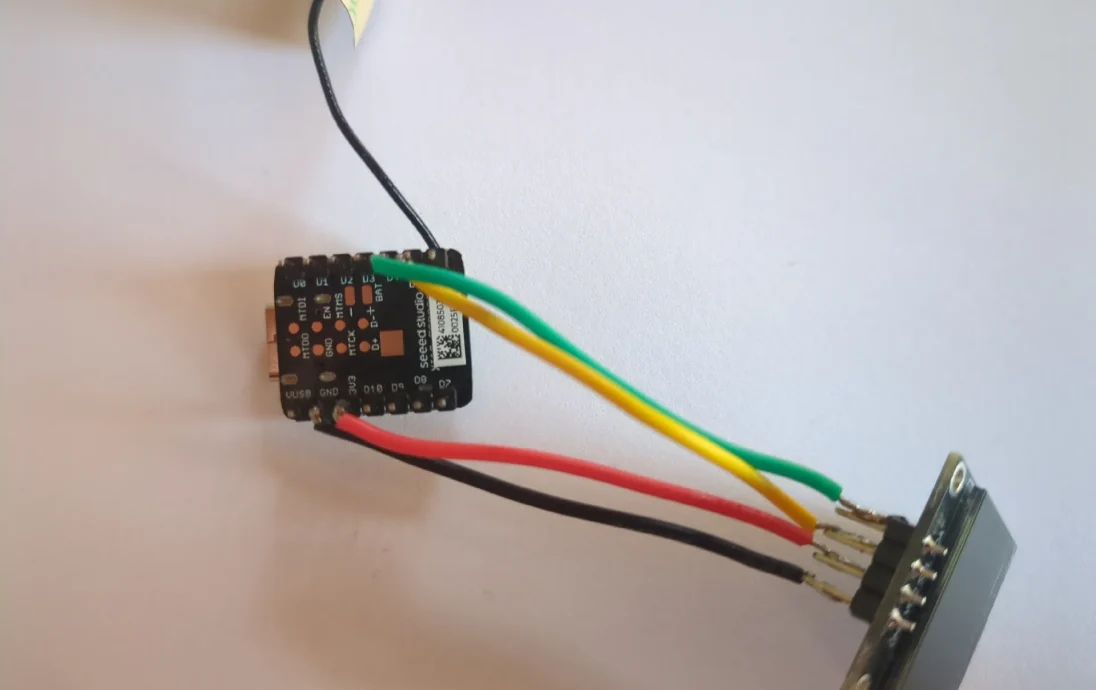

Подключите дисплей, как показано на фотографиях (дисплей ←→ ESP32):

Земля: Земля
ВКК: 3В3
СКЛ: Д5/СКЛ
ПДД: Д4/ПДД

Я сделал все так, как мне было нужно, даже не знаю, понадобится ли это кому-то еще. Если да, я подумываю о версии без дисплея или без гаек с накаткой, но на данный момент она соответствует моим потребностям.
