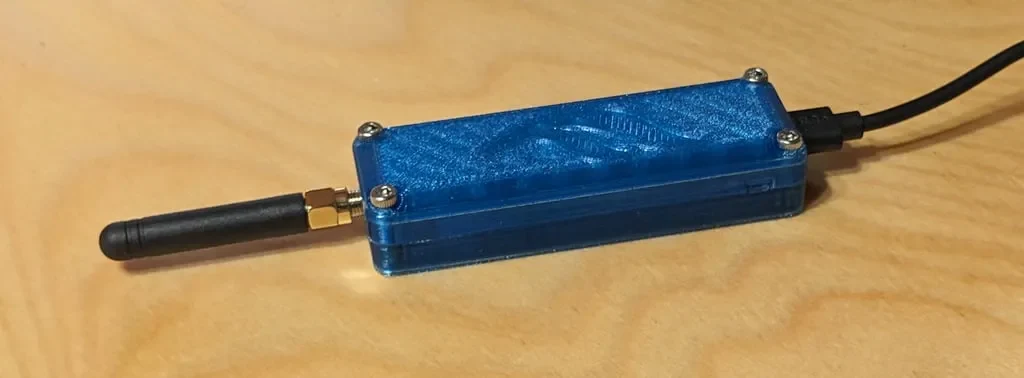

Чехол Heltec Wireless Stick (Lite) v3

Чехол Heltec Wireless Stick (Lite) v3

Необходимые детали:
Heltec Wireless Stick v3, в облегченной или «обычной» версии, включая антенный кабель.
4 вставки M3 в стиле рутекс, d=4,6 мм, h=5,7 мм
4 винта M3x12, все виды с плоской головкой подойдут.

Здание

Распечатайте детали, кнопку дважды. Рекомендуется высота слоя 0,2 мм или выше.

Опоры необходимы только для винтовых отверстий в верхней части. Печатайте без поддержек, в противном случае поверните детали, чтобы подставки не требовались.

Если верхние слои не являются на 100% плоскими, используйте мелкую наждачную бумагу, пока они не станут ровными. Добавьте вставки, также может понадобиться наждачная бумага и/или напильник, чтобы поверхность над ними снова стала плоской. Добавьте плату и антенный кабель (используйте разъем рядом с портом USB для LORA!) и закройте корпус 4 винтами M3.

Поддержка батареи

По запросу могу добавить чехол с поддержкой аккумулятора. Дайте мне знать.

Источники

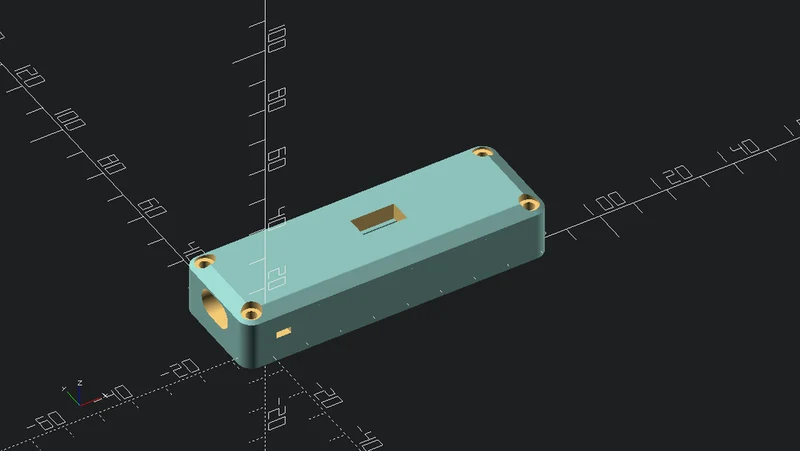

На GitHub: https://github.com/bzed/openscad-parts/blob/main/heltec_wireless_stick/case.scad — отправьте запросы на включение.

Лицензия

Международная общественная лицензия Creative Commons Attribution-NonCommercial-ShareAlike 4.0 — нет, вы не можете ее продать. Но не стесняйтесь делать ремиксы и делиться ими под той же лицензией.
