Параметрический органайзер "ласточкин хвост": коробки, ко...

Основное обновление 28 июня 2019 г. — см. примечания ниже...

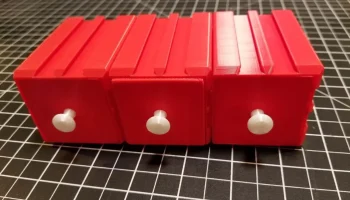

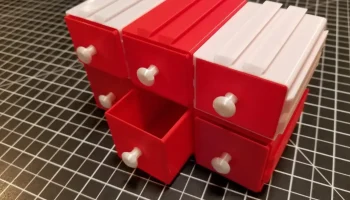

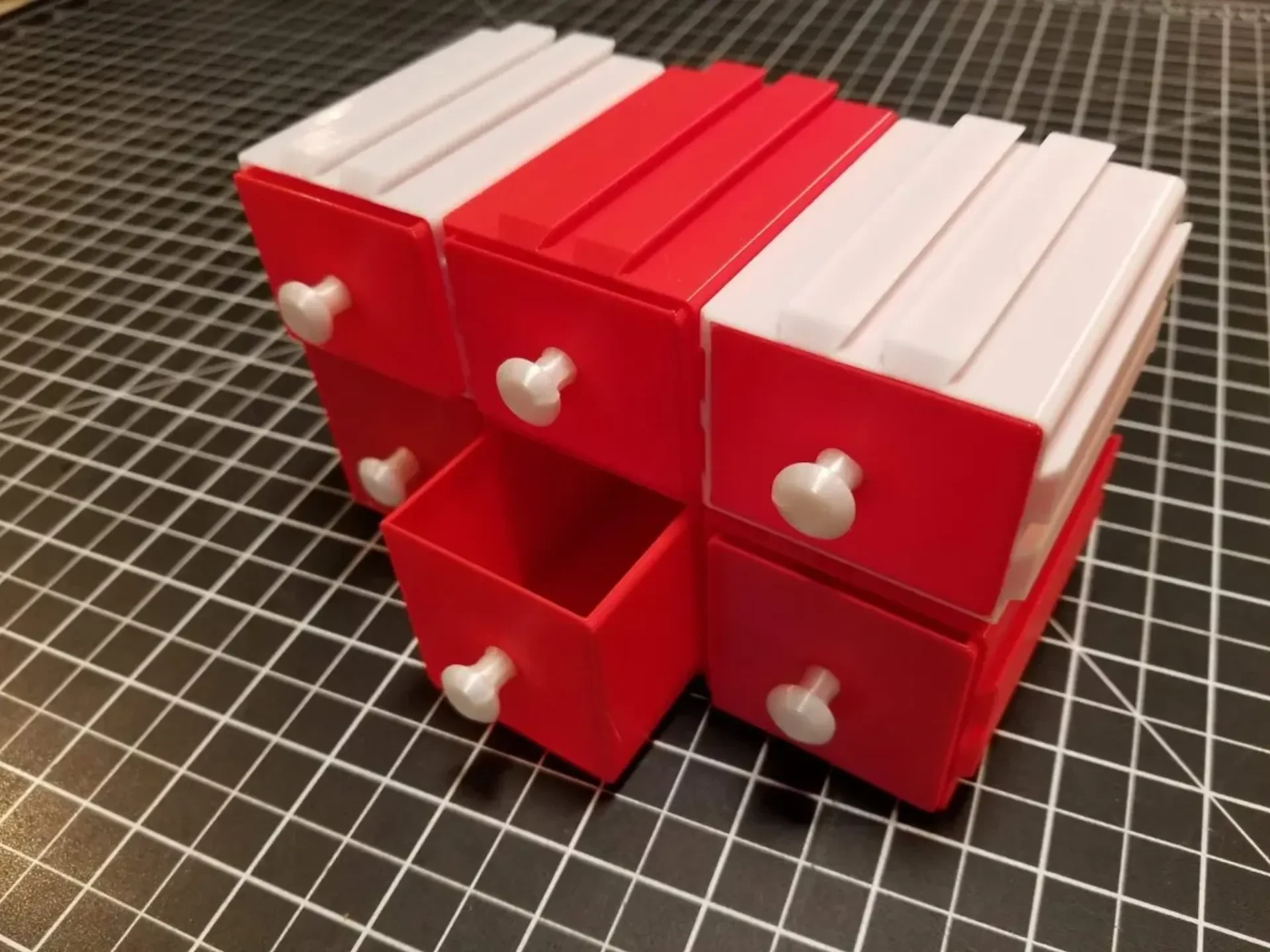

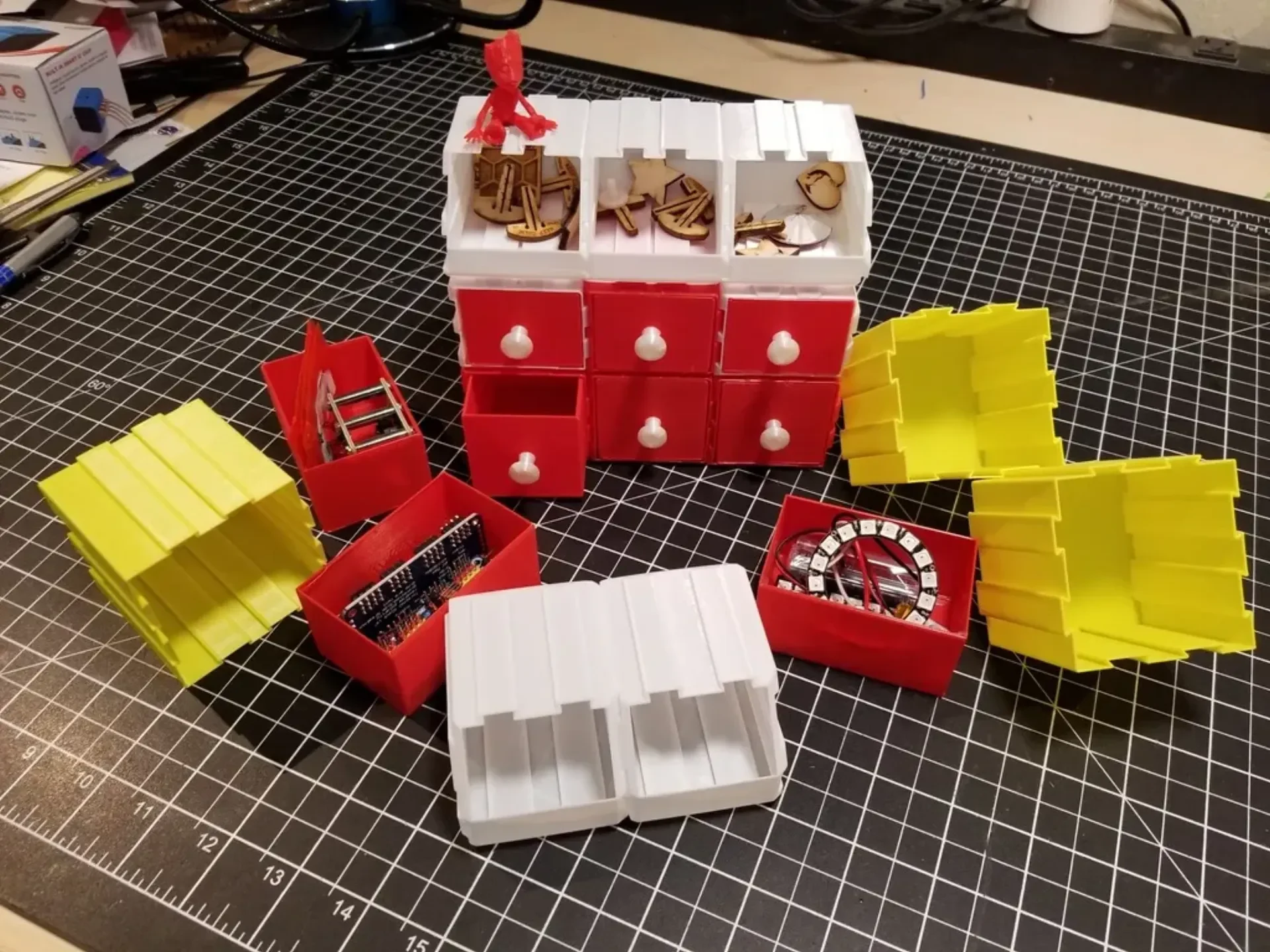

Полностью параметрический (настраиваемый) органайзер. Создайте одну коробку или корзину

или ящик. Объедините их, чтобы создать масштабируемый органайзер.

Все напечатано в режиме вазы с соплом 0,4 и шириной 0,6. Это очень

крепкий, если только вы не станете де��ствительно большим.

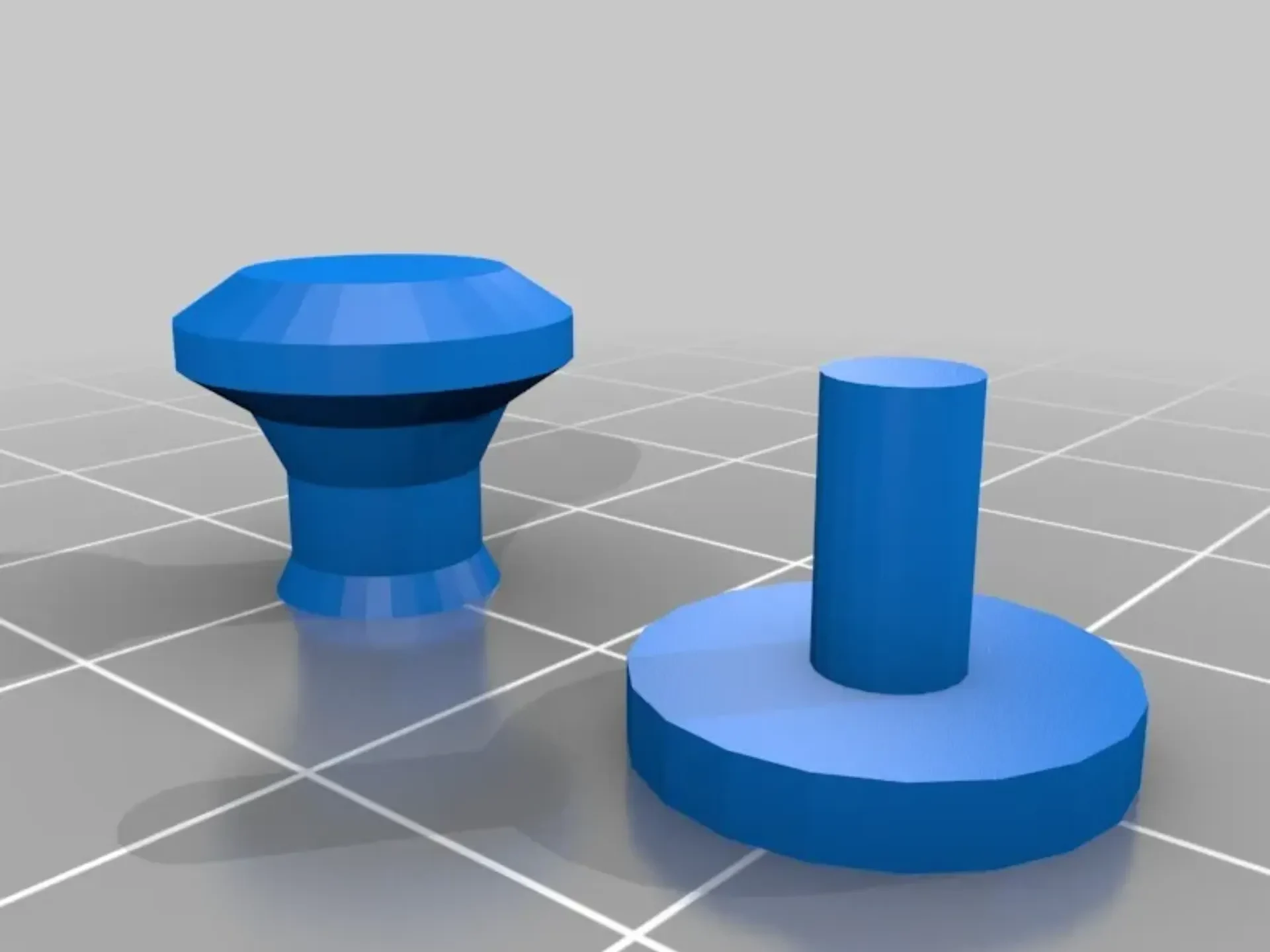

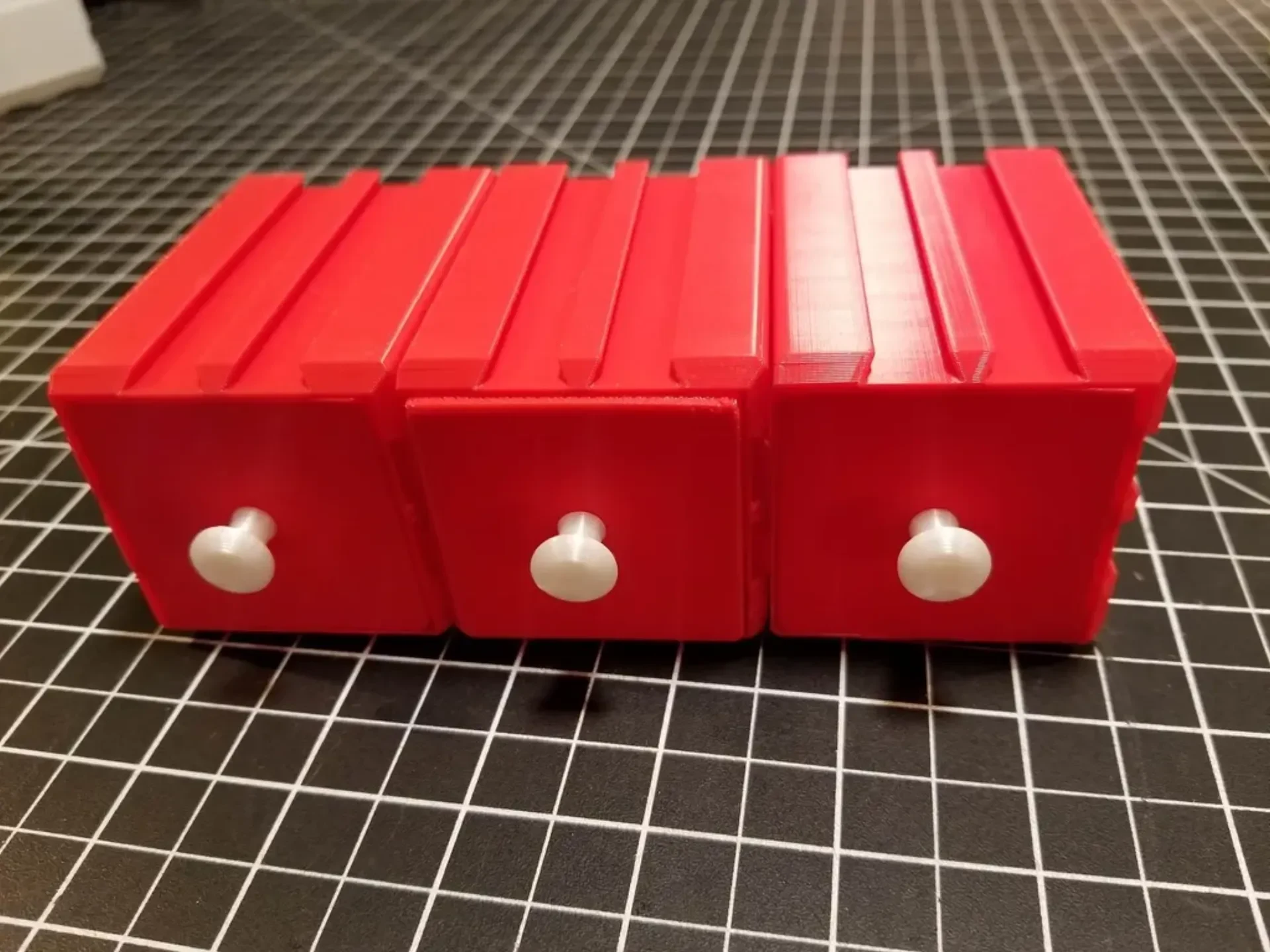

Я включил простую ручку для выдвижного ящика с защелкой. Я использовал нагретый стержень, чтобы сделать

отверстие для установки ручки ящика. Клей не нужен.

Дайте мне знать, если у вас возникнут проблемы с печатью/установкой образцов.

Установка:

разархивируйте obiscad.zip в папку /obiscad в той ж�� папке, что и dovetailbox.scad

Примечания по использованию:

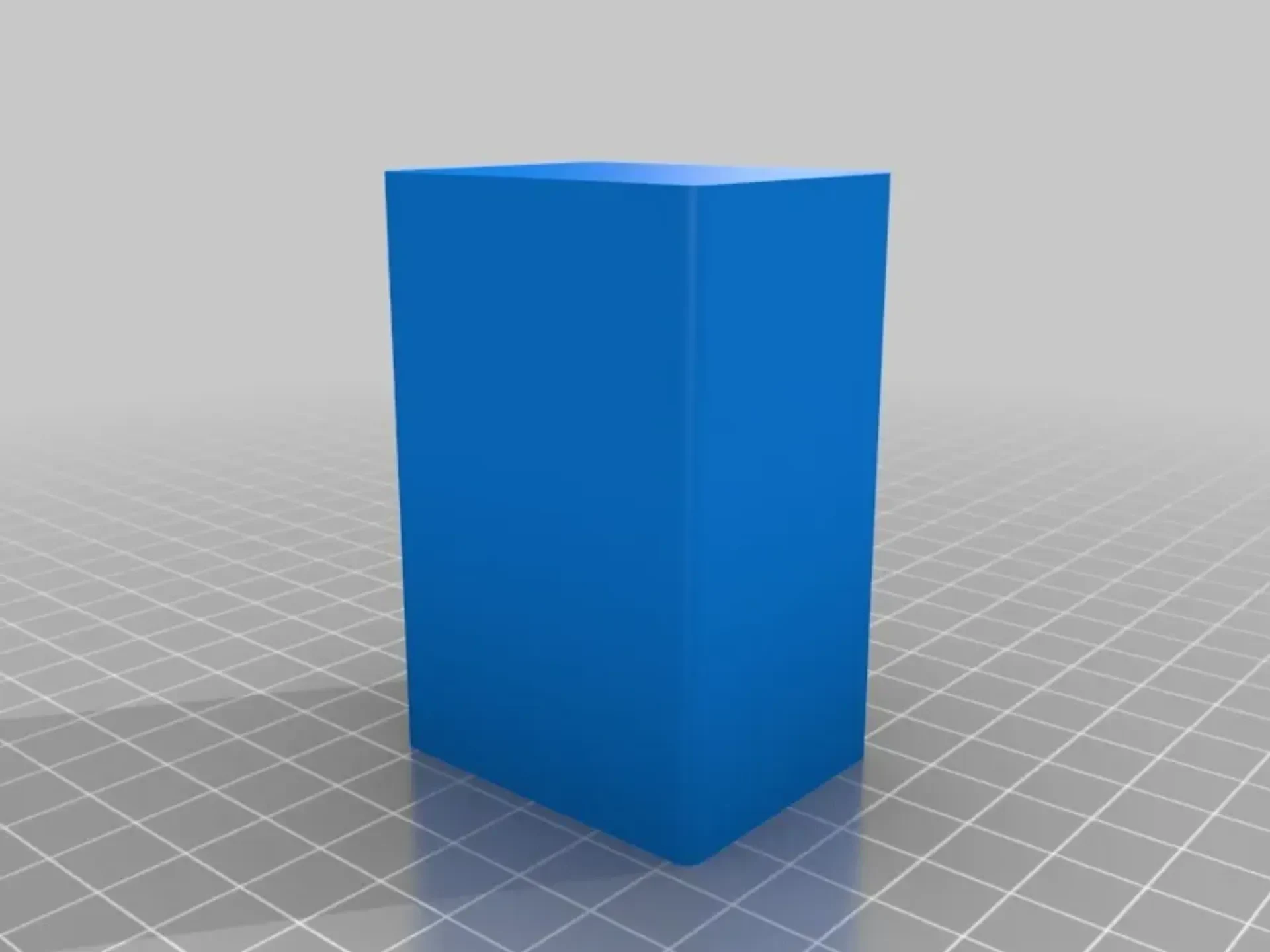

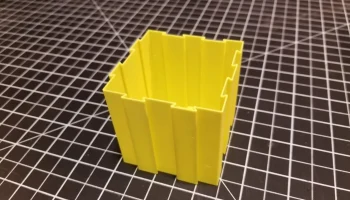

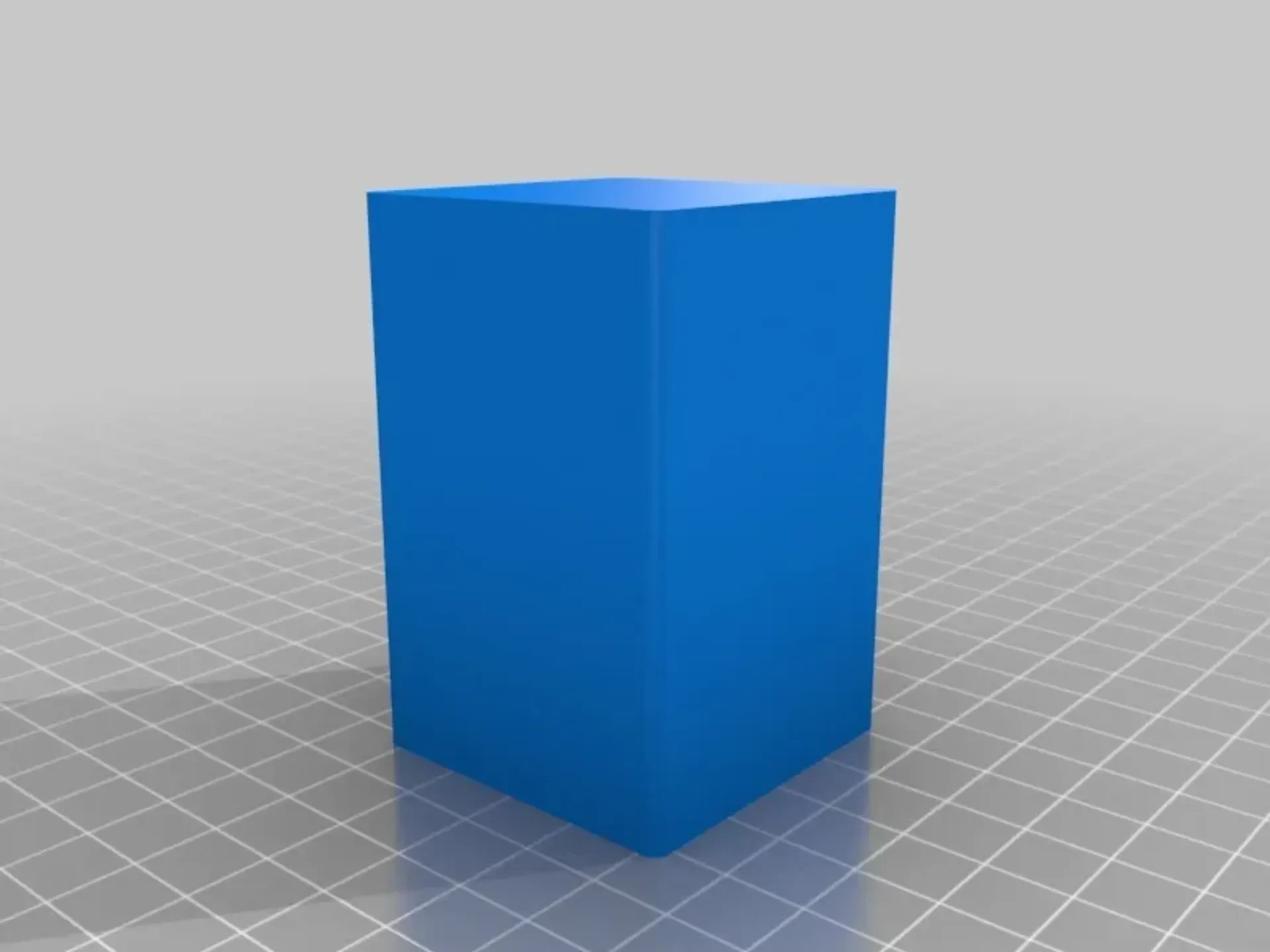

Коробки, корзины и ящики изготовлены на основе эталонного куба, имеющего соединения «ласточкин хвост».

добавление и вычитание по осям X и Y.

входя

[X,Y,Z]=[40,50,70]

дам вам коробку 40x50x70 с ласточкиными хвостами, прикрепленными к 2-сторонним и ласточкиным хвостам

вычитается из 2 сторон для получения окончательных размеров:

[40+ласточкин хвост, 50+ласточкин хвост, 70 ]

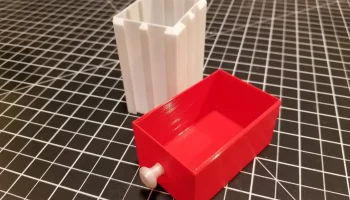

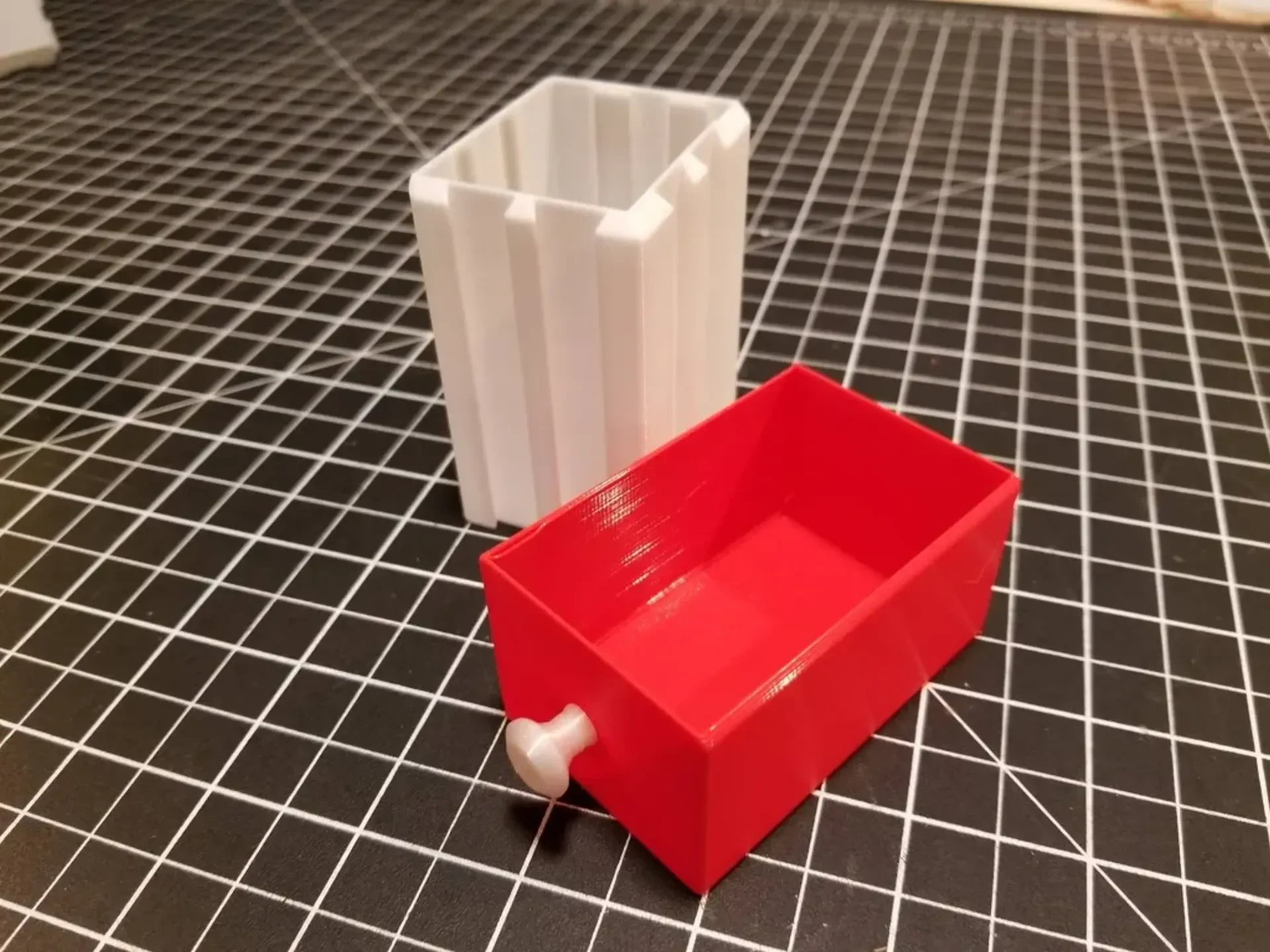

Ящики будут соответственно меньше в противоположном направлении, поскольку они

необходимо поместить в коробку, из которой вычтены внутренние ласточкины хвосты. Тогда

есть дополнительная разница в зазоре ящика, которая делает ящик

еще меньшего размера для удобства установки.

2019-июнь-28

Я переместил все скосы в библиотеку скосов obiscad https://www.thingiverse.com/thing:30336.

Большинство фасок теперь корректно масштабируются с изменением размеров коробки...

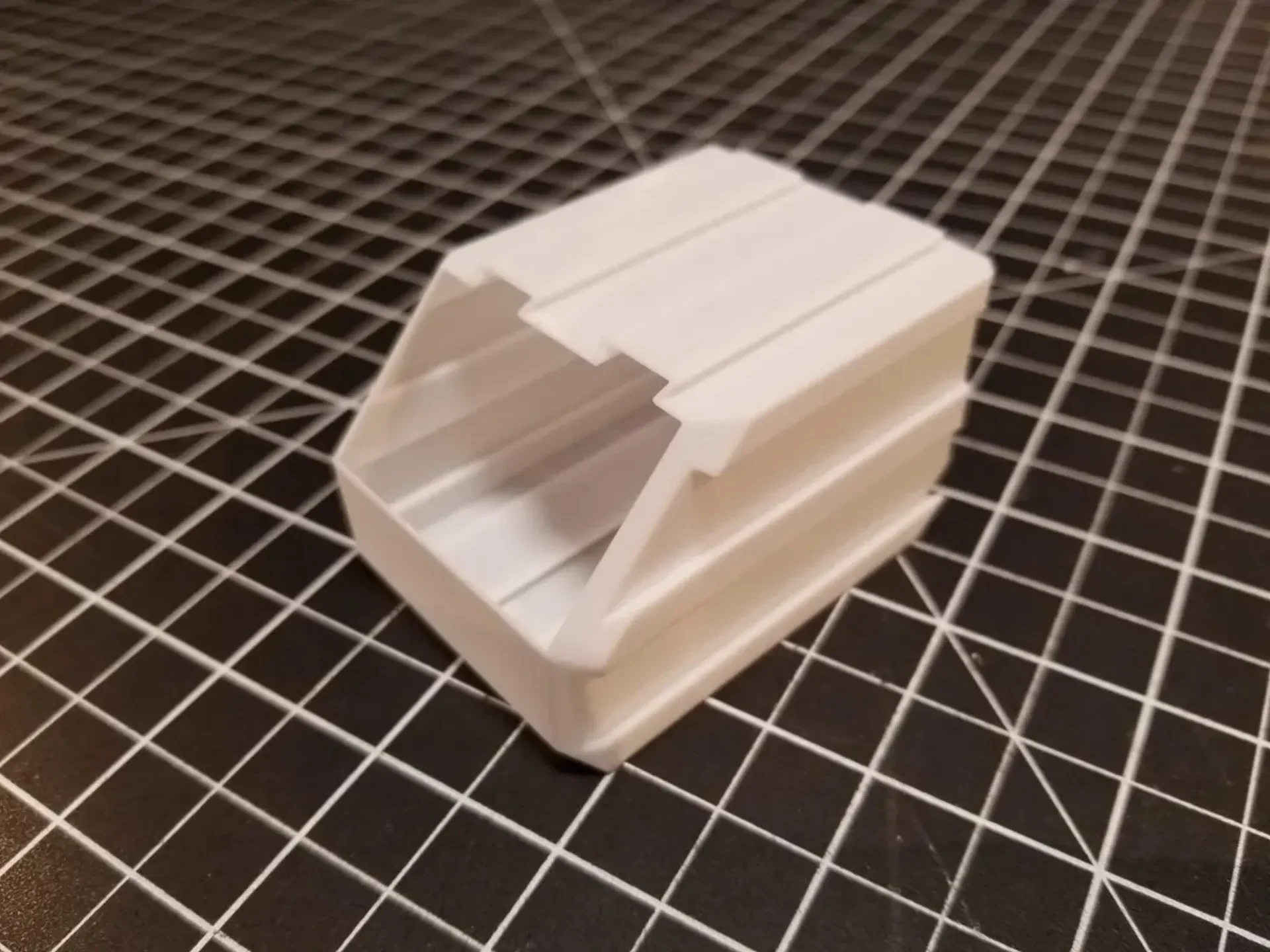

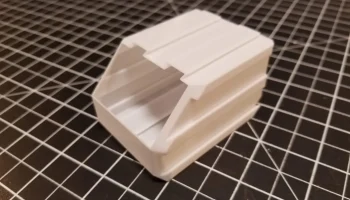

левый и правый скос на угловых разрезах бункера все еще необходимо подправить

мало, когда вы меняете размер корзины. Теперь этот процесс стал намного проще. Включить

debugBinBevels и измените параметры коррекции фаски.

Если кому-то удастся закрепить скошенные под углом скосы:

openLeft/openingRight/bottomLeft/bottomRight в модуле doveBin()

правильно обрезать края, пожалуйста, дайте мне знать, как это сделать, и я обновлю исходный код.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR10S ПРО

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

режим вазы

Нить: PLA

Примечания:

Режим вазы!
.4 сопло

.2 высота слоя

(коробки и ящики можно печатать при 0,4, угловые выступы контейнеров не будут печатать при 0,4)

Толщина линии 0,6 (это важно. Очень сильная)

Категория: Контейнеры
