Nanode - Meshtastic Seed XIAO ESP32S3 и Wio-SX1262

Описание

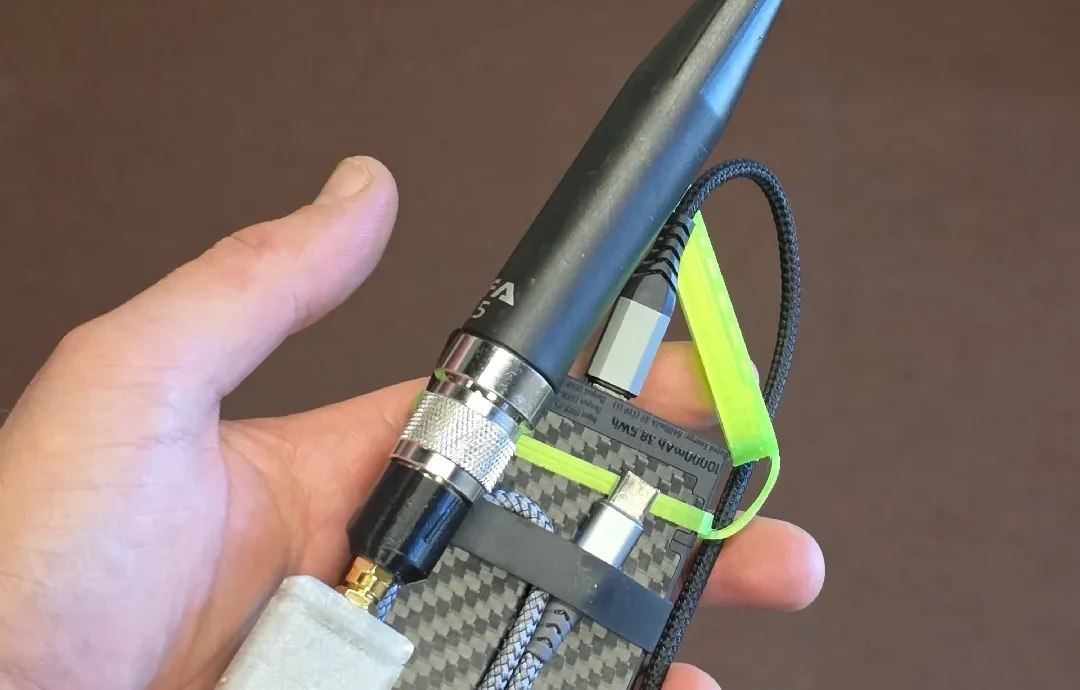

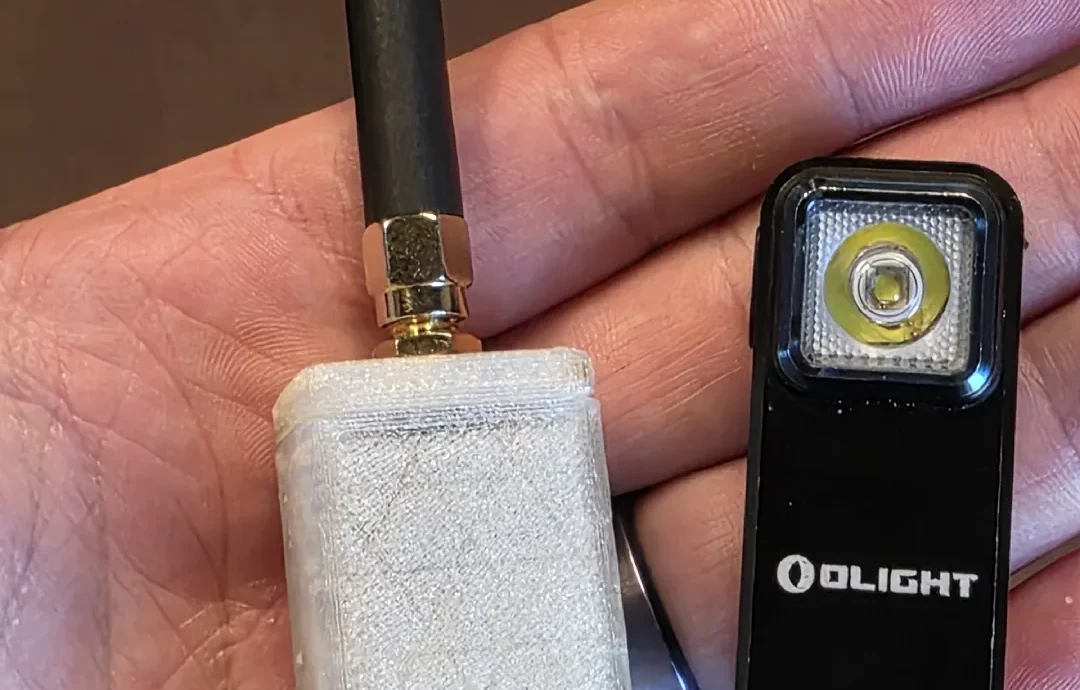

Хотя я не собирался создавать неоправданно маленький узел Meshtastic, когда изначально покупал XIAO ESP32S3 и Wio-SX1262 у Seeed Studio; тем не менее, придумать такой вариант стало довольно донкихотским квестом. За последние несколько месяцев я добился прогресса в разработке этого дизайна урывками и, наконец, дошел до того момента, когда почувствовал, что его можно использовать. Дополнительные бонусные баллы, если вы со��дините это с неоправданно большой антенной...

В этом случае требуется небольшая модификация вашего модуля ESP32S3, например, отпайка контактов. Для новичка в обращении с паяльником это не представляло большой проблемы и было сделано за несколько минут.

Я предоставил как вентилируемые, так и невентилируемые версии крышек, чтобы они лучше соответствовали вашим потребностям!

Пожалуйста, присылайте любые вопросы, рекомендации и пожелания мне!

Печать

Напечатано в PET-G.
Печатайте большими плоскими сторонами к рабочей пластине.
Параметры
Сопло 0,4 мм
слои толщиной 0,2 мм
3 периметра
25-30% заполнения
Напечатан с опорами повсюду для поддержки отверстий USB и антенны.

Постобработка

Отверстие рядом с переключателем имеет размер, соответствующий стандартному сегменту нити диаметром 1,75 мм, который, вероятно, потребует небольшого удаления заусенцев с помощью надфиля (для обеспечения посадки с натягом). Это очень хорошо работает с прозрачными нитями, позволяющими видеть светодиод состояния.

В зависимости от того, на��колько жесткие допуски способен выдержать ваш принтер, может потребоваться легкое удаление заусенцев с кнопки корпуса, чтобы предотвратить ее залипание.

Сборка

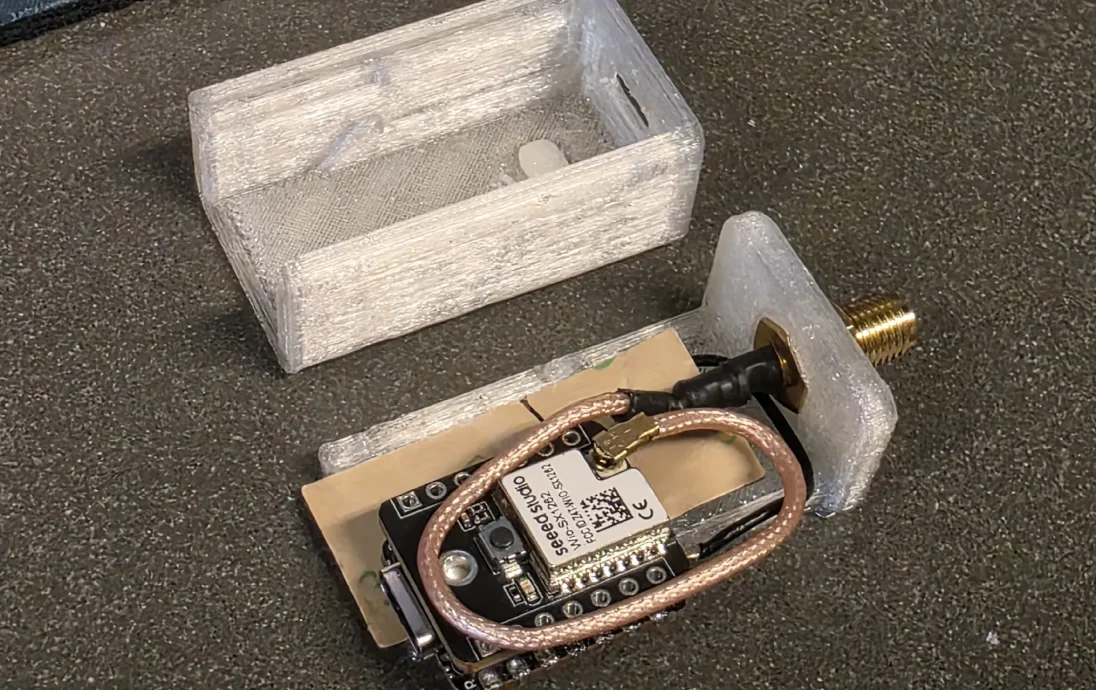

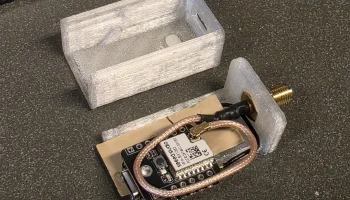

Задача этого проекта — собрать все воедино (представьте себе корабль в бутылке). Я определенно рекомендую использовать стандартные тонкие кабели IPEX — RP-SMA, поставляемые в комплекте с устройством, чтобы избежать необходимости активно сгибать кабель, чтобы установить его на место.

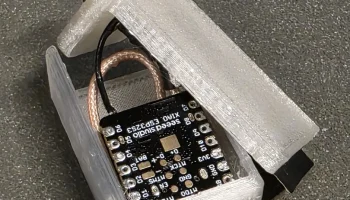

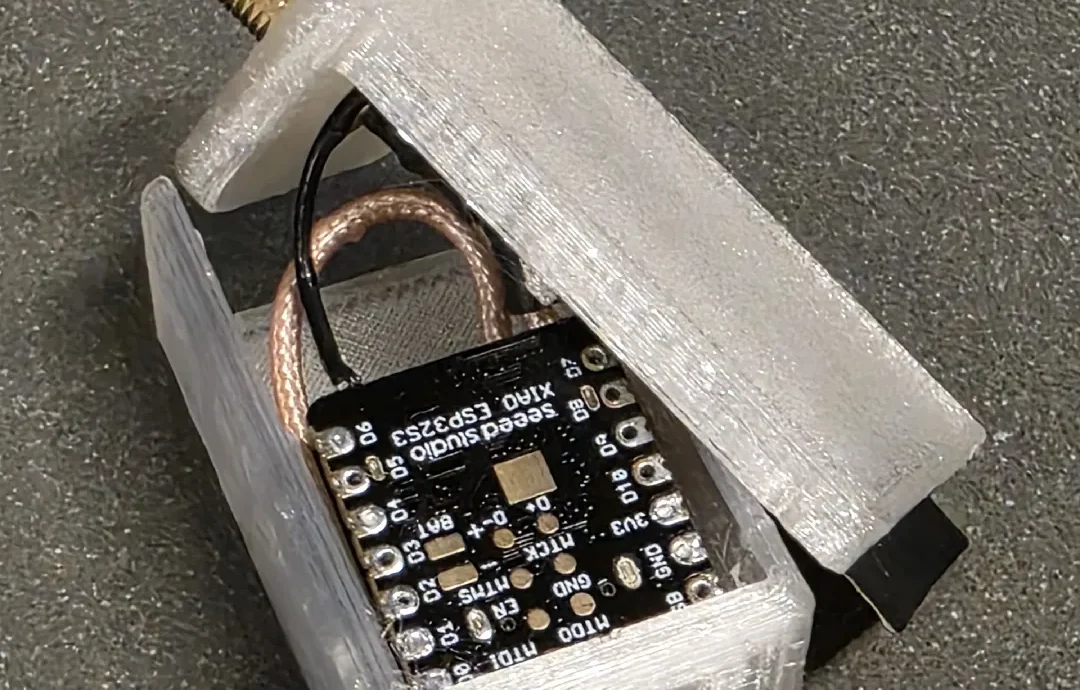

Я обнаружил, что самый простой способ собрать все это вместе — это обернуть антенный кабель вокруг USB-стороны модуля SX1216 и разместить порт USB-C в отверстии, а затем установить антенну Bluetooth (большую из двух прилагаемых прямоугольных антенн) на задней стороне корпуса.
