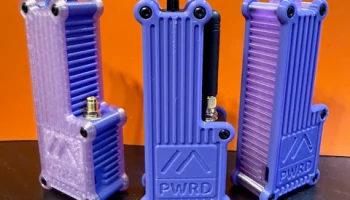

Чехол Seeed Xiao NRF52840 WIO SX1262 для аккумулятора 186..

Мне нужен был чехол, в котором использовались стандартные батареи 18650 для моих комплектов Xiao NRF, которые также имели выключатель питания.

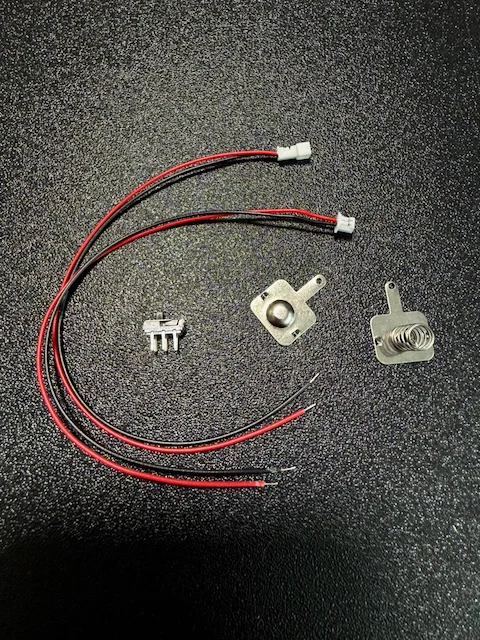

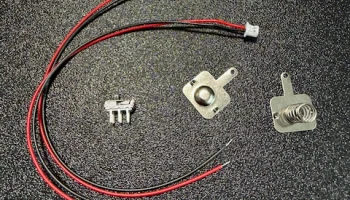

Вам понадобятся такие переключатели (2 мм): https://www.aliexpress.com/item/1005005531658132.html.

Такие клеммы аккумулятора: https://www.aliexpress.com/item/1005011572150612.html.

Разъемы аккумулятора, подобные этим: https://www.aliexpress.com/item/1005003390942788.html.

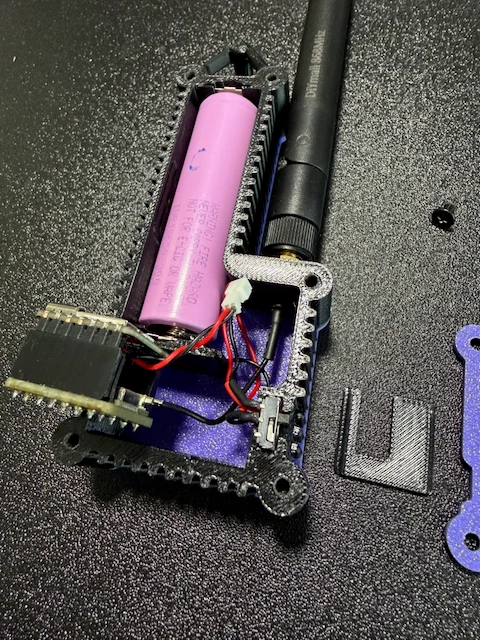

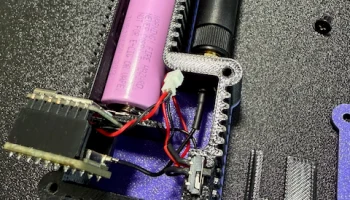

Припаяйте гнездовой разъем аккумулятора к контактам + и — аккумулятора в нижней части платы NRF52840, а штекерный разъем аккумулятора ведет к клеммам аккумулятора. Припаяйте провода к переключателю и отрежьте два запасных контакта (см. фото).

10 винтов M3 5 мм. Вставные отверстия для головок винтов имеют диаметр 6 мм.

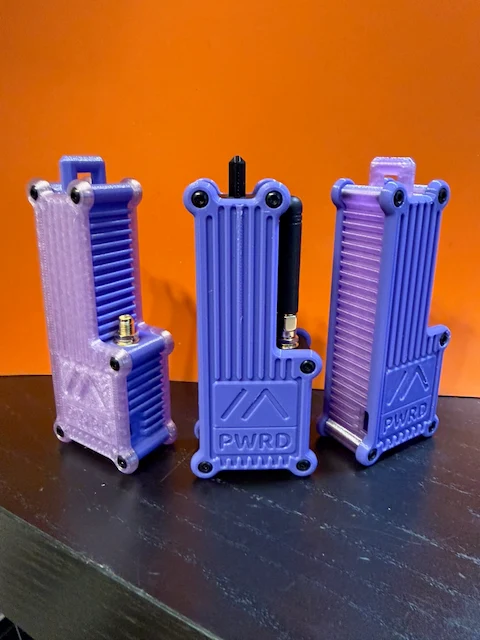

В этот чехол без проблем поместятся антенны диаметром до 13 мм, а сверху имеется крепление для шнурка.

Я включил файл Fusion360, чтобы вы могли что-то изменить, если хотите.

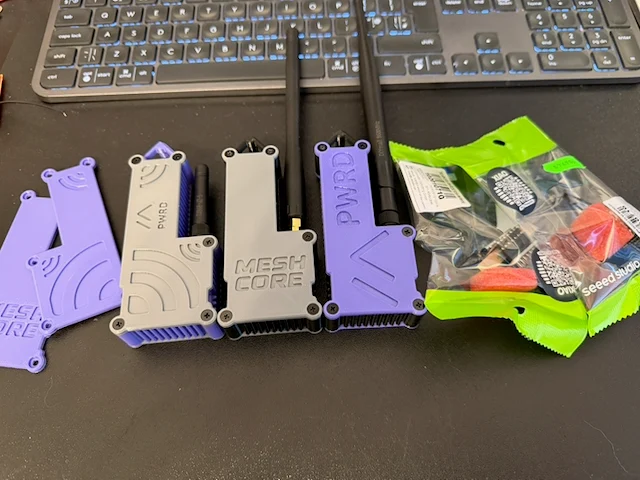

На выбор предлагается несколько вариантов дизайна боковой панели.
