LILYGO T-Display-S3 для Fischertechnik

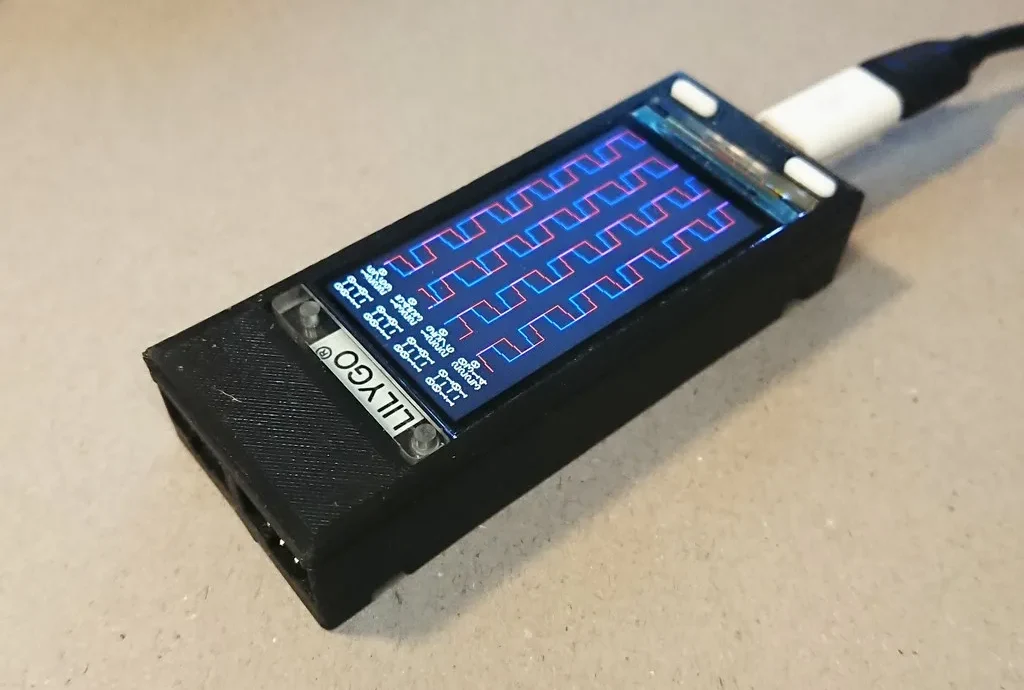

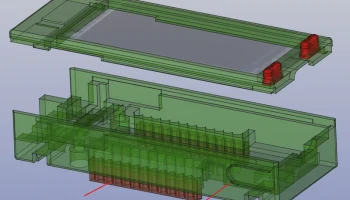

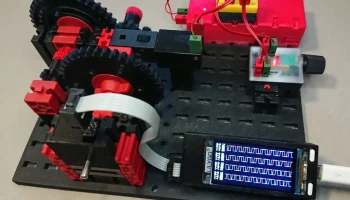

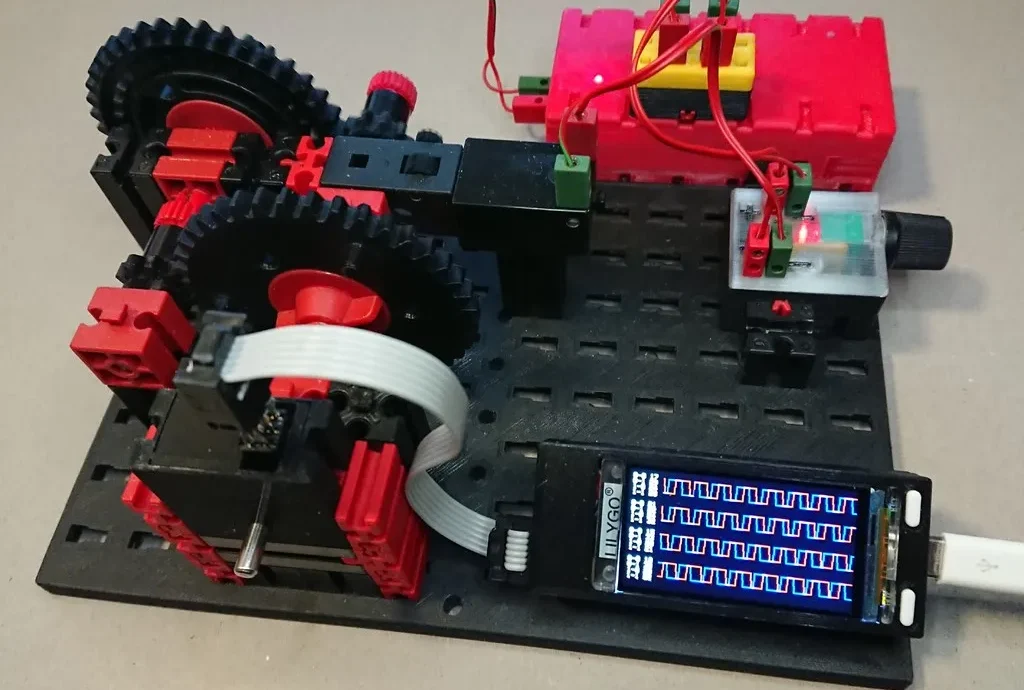

Чехол для симпатичного модуля LILYGO T-Display-S3 ESP32 со сверхбыстрым и четким TFT-дисплеем (без сенсорной версии) с совместимыми разъемами для fischertechnik.

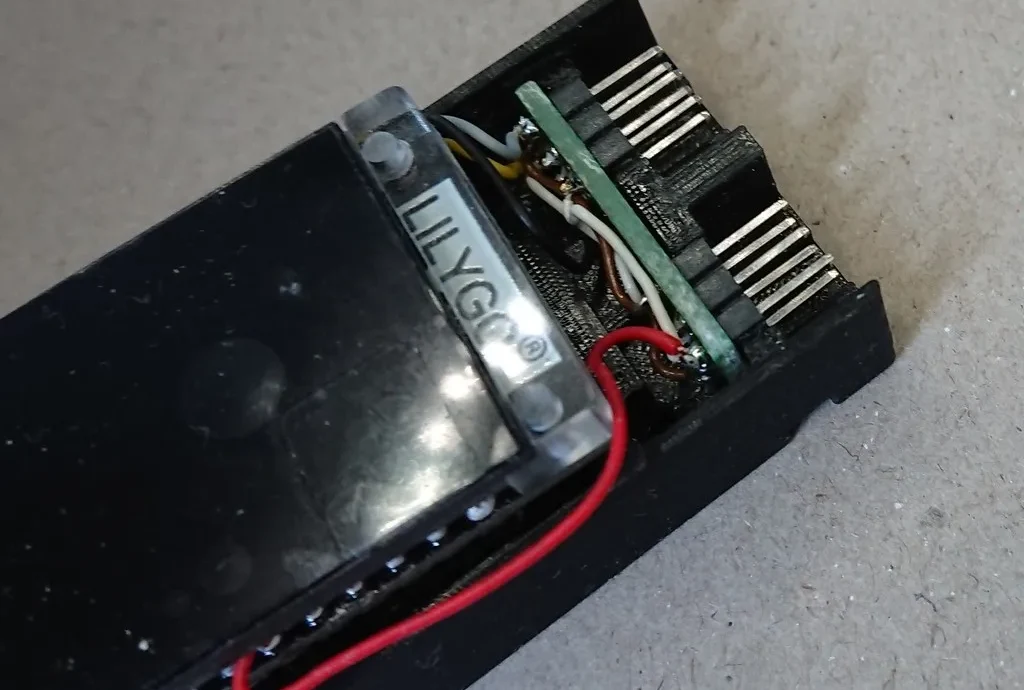

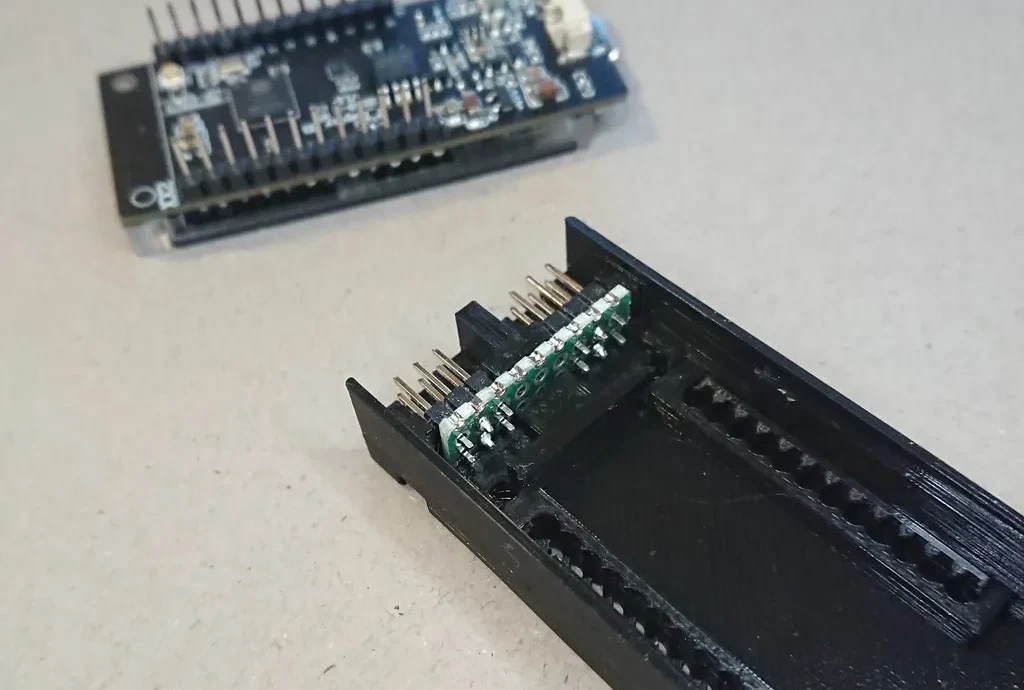

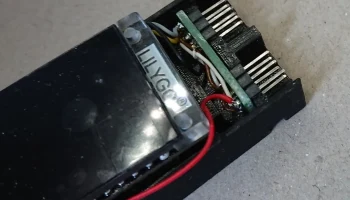

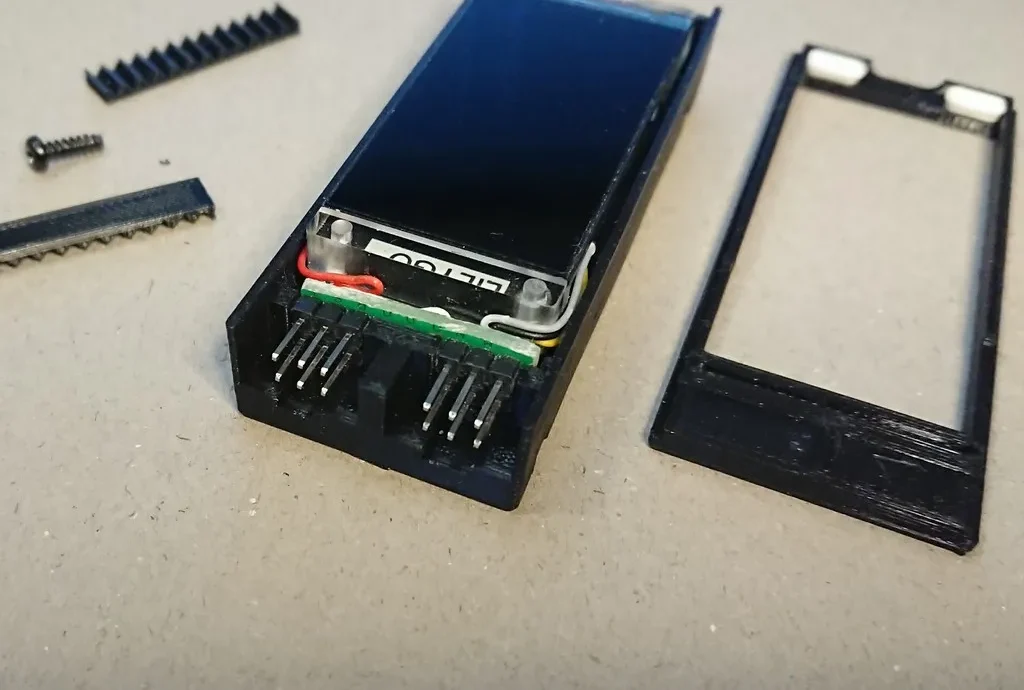

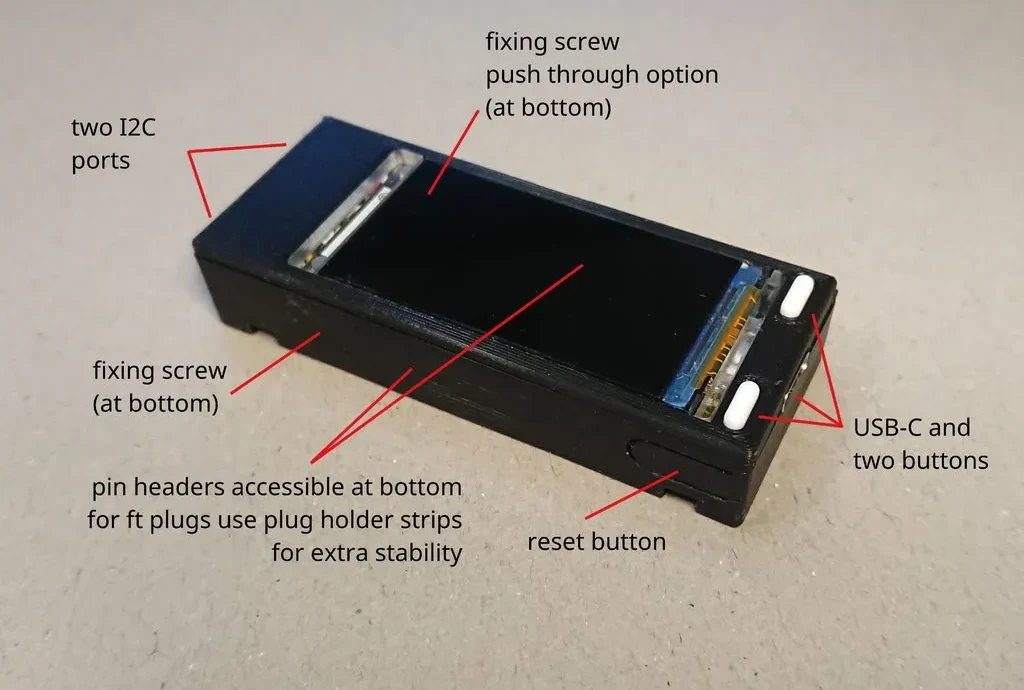

Для двух разъемов I2C сзади требуется полоска перфорированной платы 2x9 и два разъема для контактов 2x3 (или четыре 1x3). Вы можете использовать любые свободные контакты, я использовал IO43 в качестве SDA и IO44 в качестве SCL.

Чтобы получить доступ к кнопке сброса, вам нужно разрезать крошечную перемычку, которая поможет вам распечатать деталь без опо��.

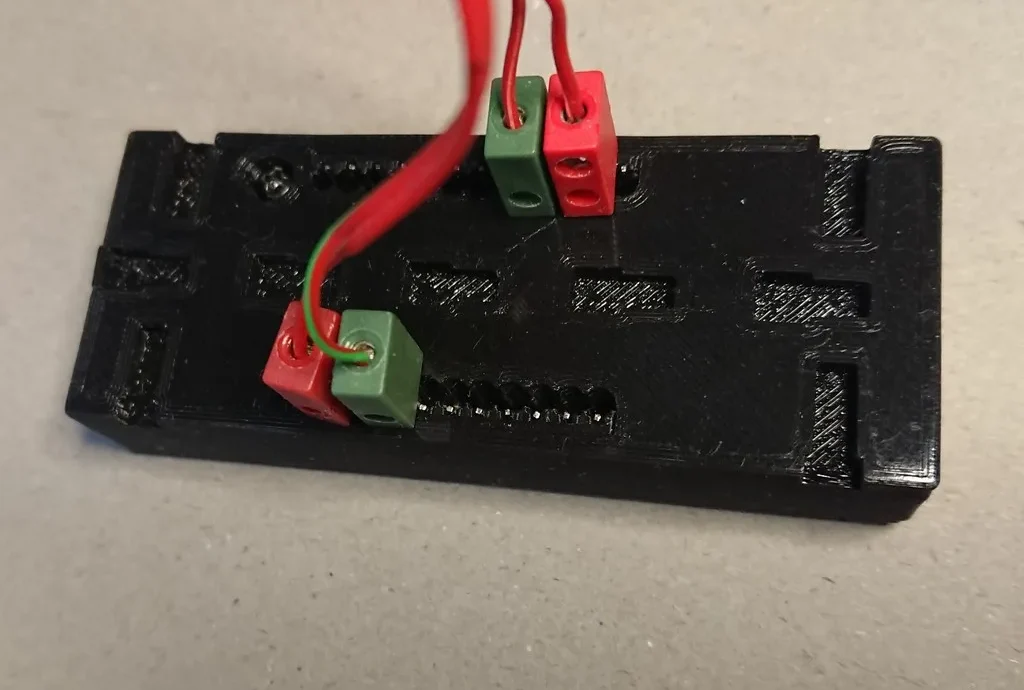

Разъемы контактов модуля доступны с нижней стороны. Они также позволяют напрямую подключать вилки, используя вариант конструкции printbuchse. Их соединение будет наиболее стабильным, если вы подсоедините вилки с обеих сторон и/или вставите дополнительную полосу-держатель вилки с обеих сторон.

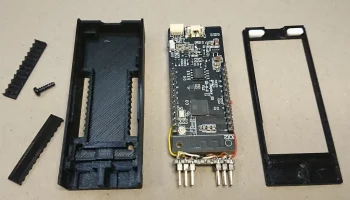

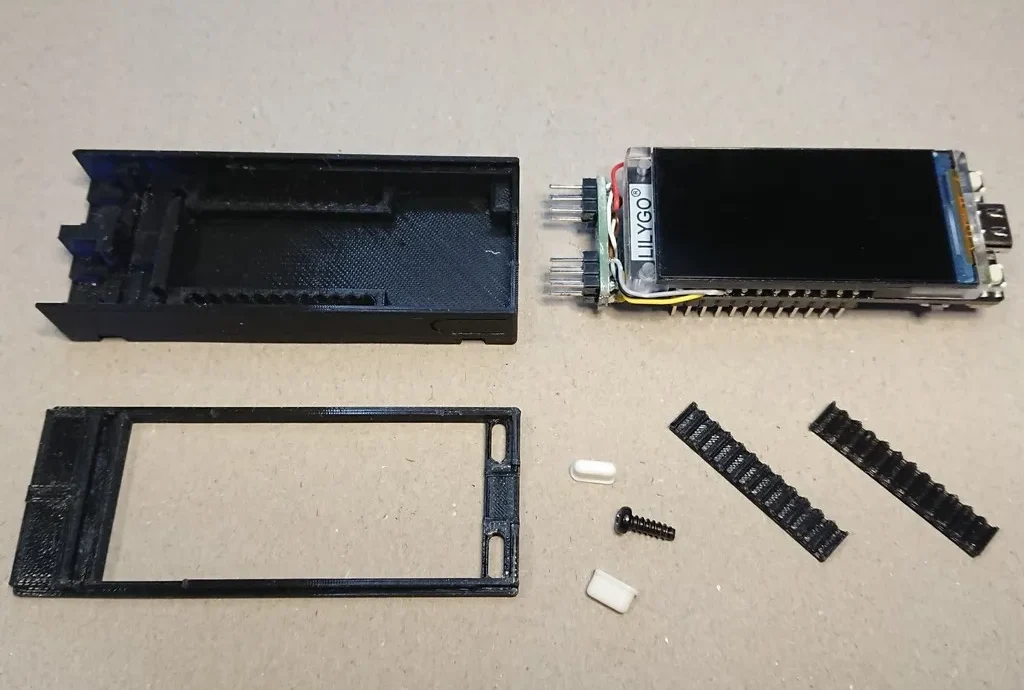

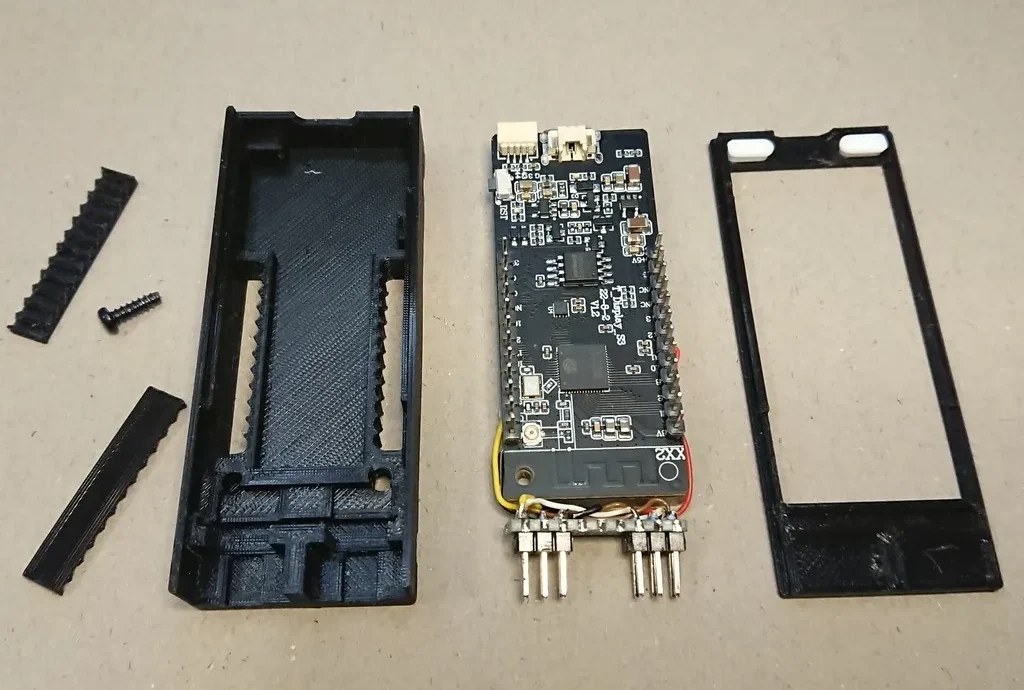

Используйте винт 2 мм, чтобы закрепить модуль с нижней стороны. К сожалению, мой модуль имел только одно отверстие в печатной плате, хотя в акриловой рамке их два. Вот почему я предусмотрел отверстие для дополнительного второго винта, но спрятал его под тонким слоем толщиной 0,2 мм. Просто протолкните его, если на вашей плате есть оба отверстия.

Пожалуйста, поставьте лайк или опубликуйте свой отзыв в знак признательности за мою работу.

Другие мои разработки fischertechnik можно найти здесь.
