Чехол для 2,8-дюймового TFT-дисплея ILI9341 и микроконтро..

Видео, демонстрирующее сенсорное управление/регулировку яркости https://www.youtube.com/watch?v=x7zqOPEqBCw

Этот проект предназначен для 2,8-дюймового TFT-ЖК-дисплея и сенсорного экрана ili9341.

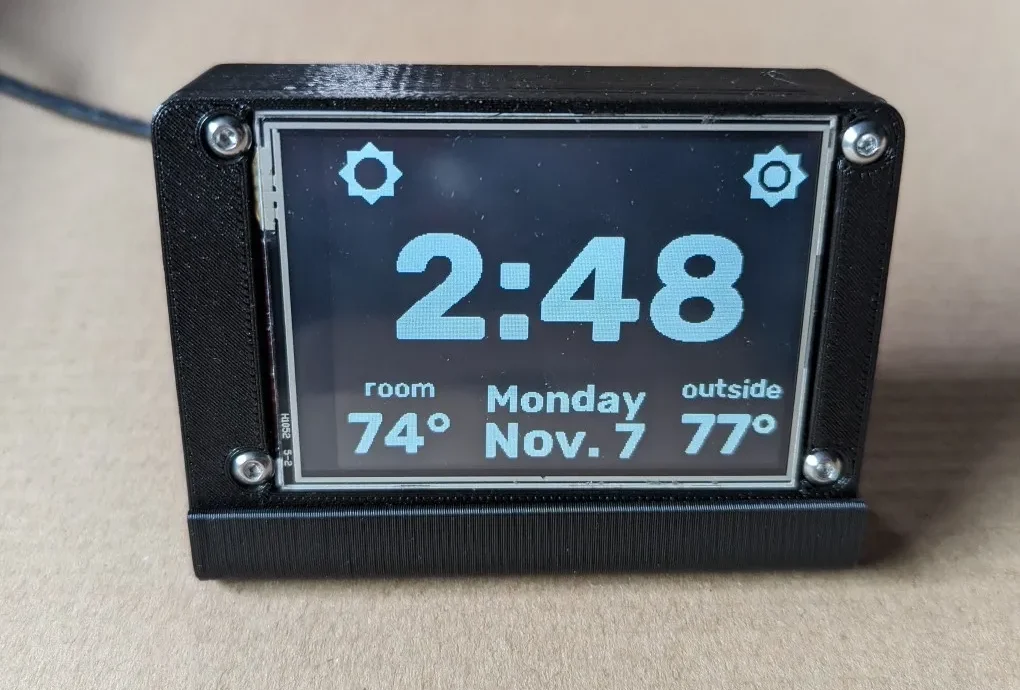

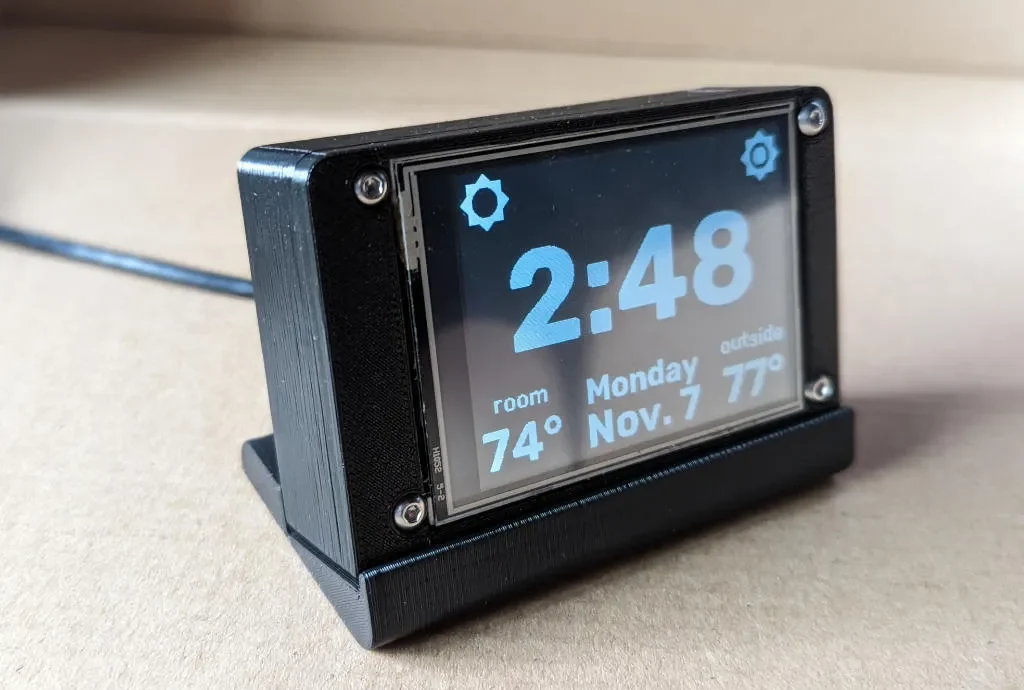

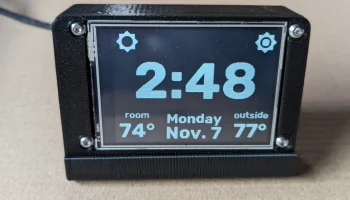

Код ESPHome для этого проекта, который представляет собой часы, показывающие температуру внутри и снаружи, где все данные поступают из Home Assistant, можно найти здесь https://github.com/kdorff/esphome/tree/main/tft-office.

Основной код проекта ESPHome tft-office.yaml
Код обновления данных, инициализации и отображения tft-room-time-temp.h
Моя библиотека esphome-display-panel предоставляет класс DisplayPanel для упрощения макета пользовательского интерфейса и обнаружения касаний.

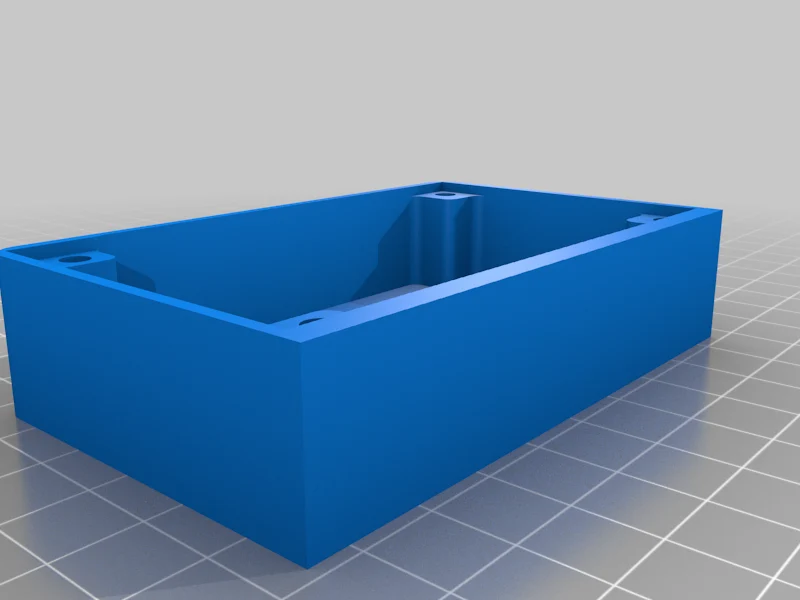

Базовая модель предлагает 17 мм пространства под печатной платой ЖК-дисплея.

Вторая версия модели обеспечивает нижнюю мощность.

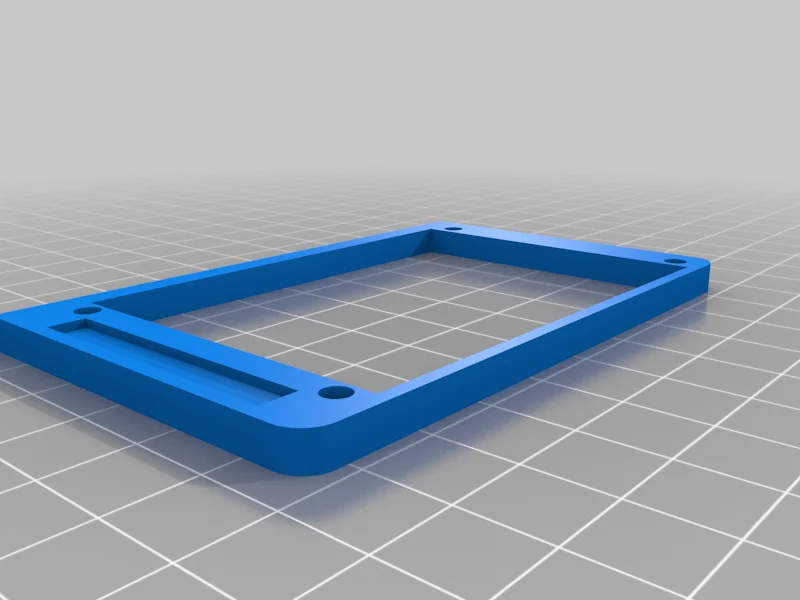

Для крепления крышки к корпусу используются винты M3 с потайной головкой вместо клея или ленты. Крышку и основание крепят с помощью четырех винтов М3 (12 мм — идеальный вариант).

Для этой конструкции требуются тепловые вставки m3 в основании. Он использует эти тепловые вставки m3.

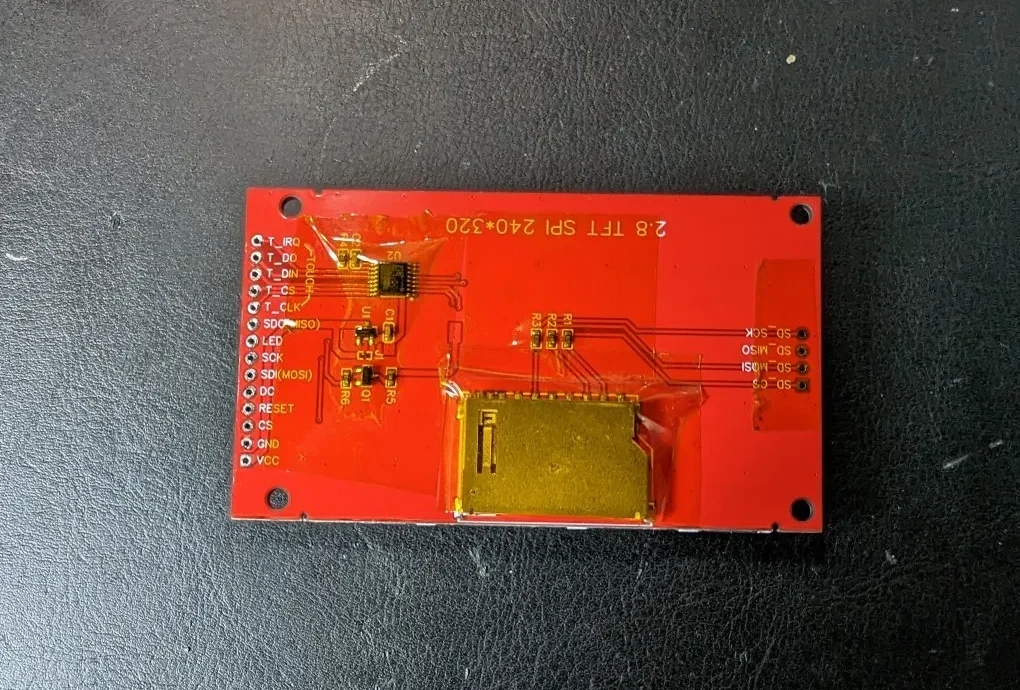

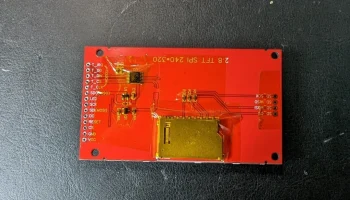

Для изоляции печатной платы ili9341 от микроконтроллера я использовал полиимидную клейкую ленту (каптоновую).

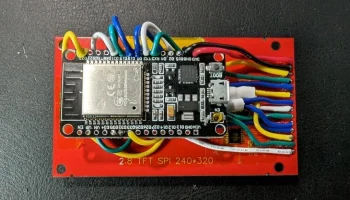

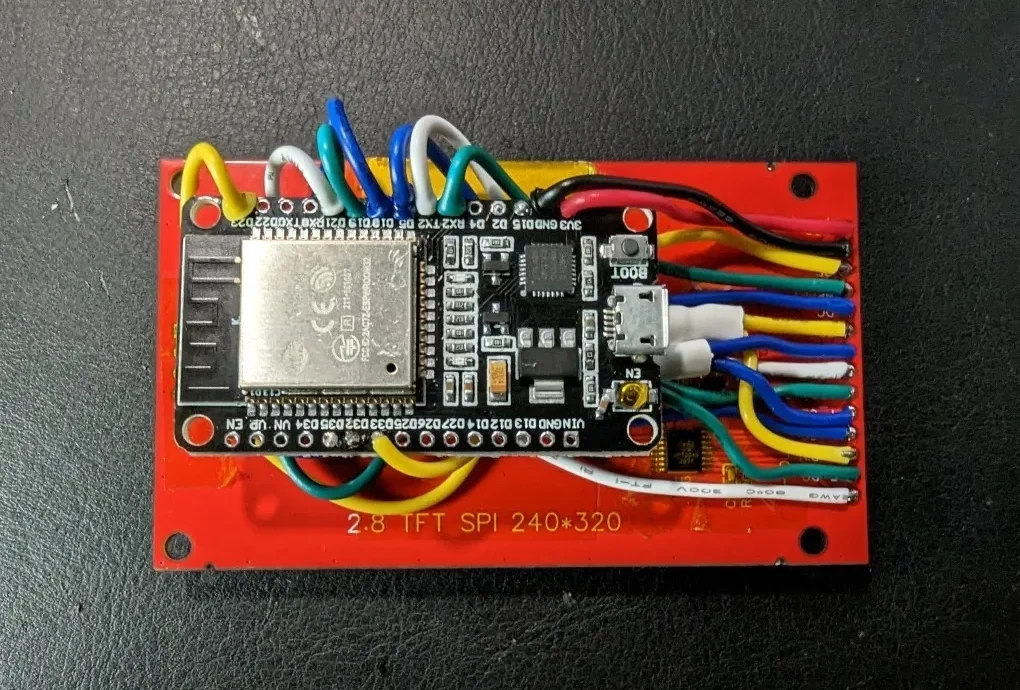

Я успешно использовал 30-контактный разъем ESP32 и ESP32 D1 Mini.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,3 мм

Заполнение:

20%

Нить: Hatchbox PLA, черная

Примечания:

Распечатайте в указанной ориентации. Распечатайте хотя бы крышку с подставками.

Пост-печать =============

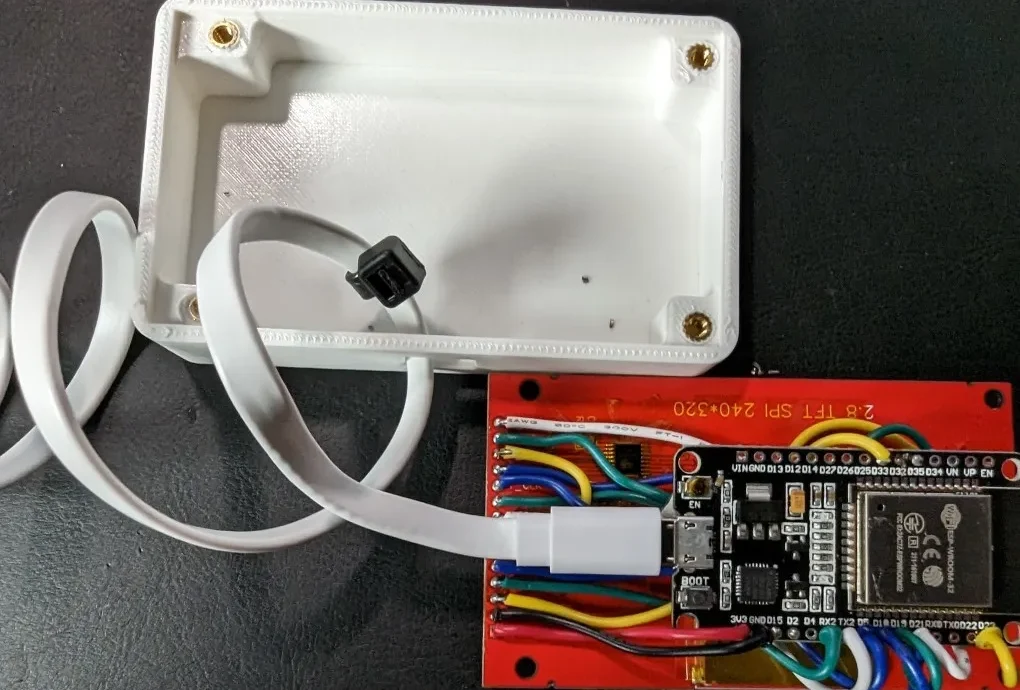

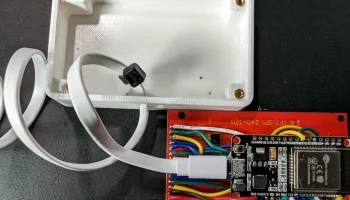

Добавьте нагревательные вставки к основанию. Сними��е контактный разъем с ili9341. Припой. Собрать.

Я использовал стяжку для снятия натяжения.
