Чехол Meshtastic Seeed Studio Xiao ESP32S3 и Wio SX1262 М..

Изменения, которые я сделал:

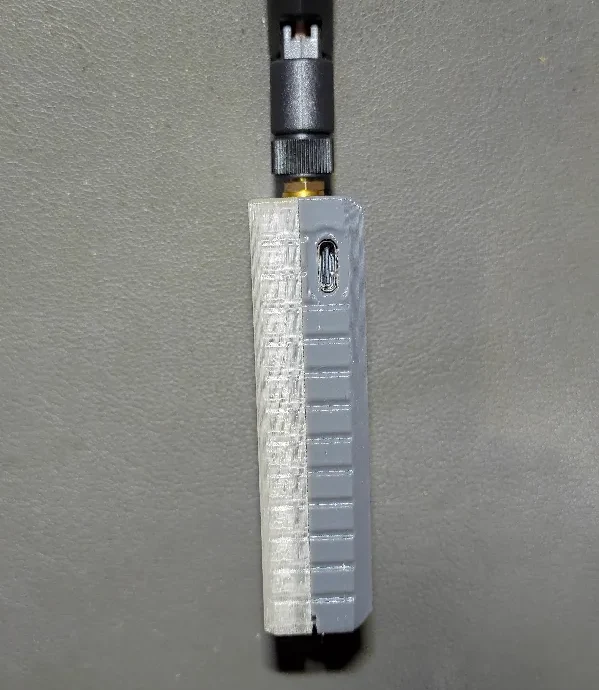

Повернул плату и переместил USB-порт в сторону, а не вверх. (редактируйте, доступны как верхняя, так и боковая версии)

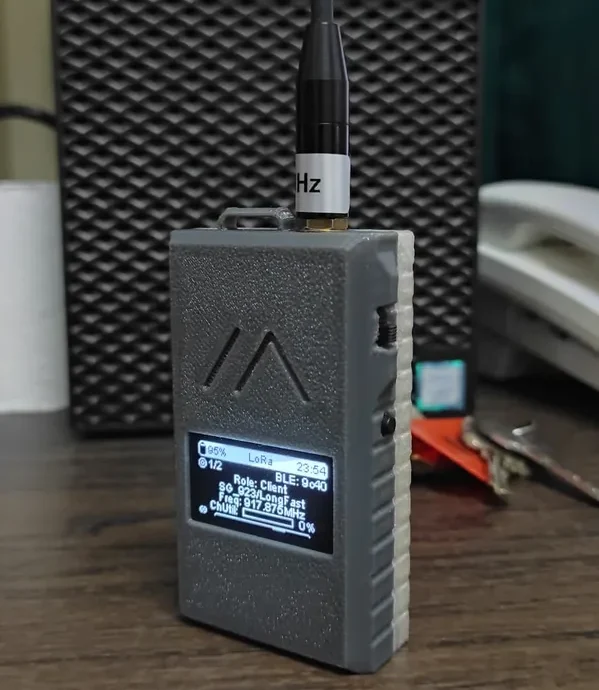

Я использовал OLED 1,3 вместо 0,96 (пожалуйста, извините за мои старые глаза).

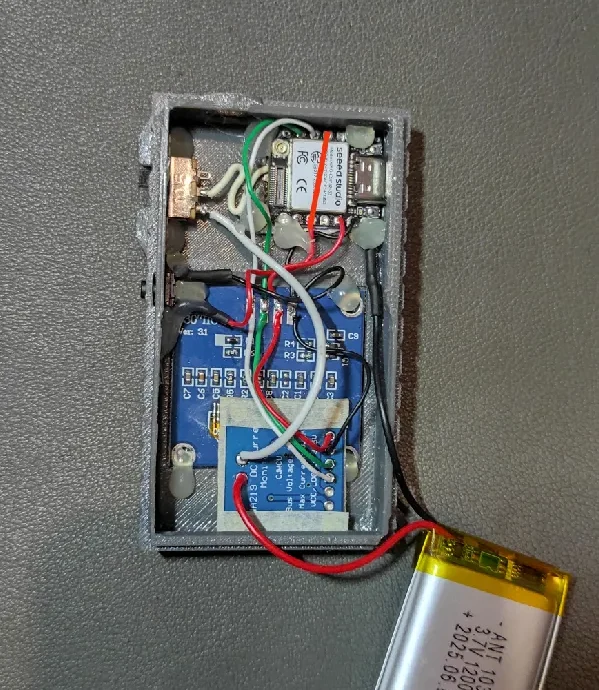

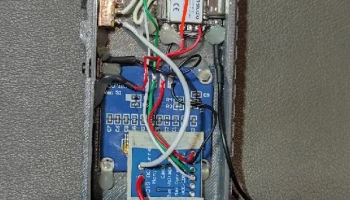

Увеличьте размер корпуса (ширину и толщину), чтобы он соответствовал размеру платы дисплея и аккумулятора, которые я использовал, для упрощения установки.

Добавлен простой логотип Meshtastic.

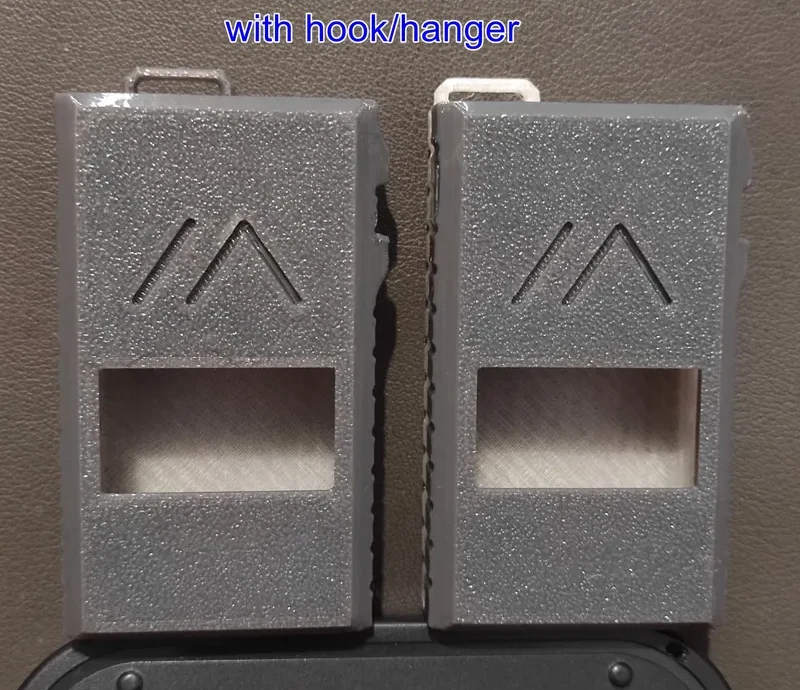

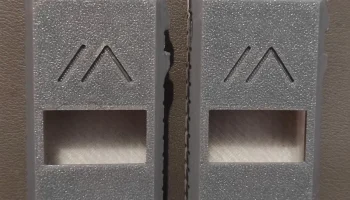

Добавьте версии с различными вешалками/крючками.

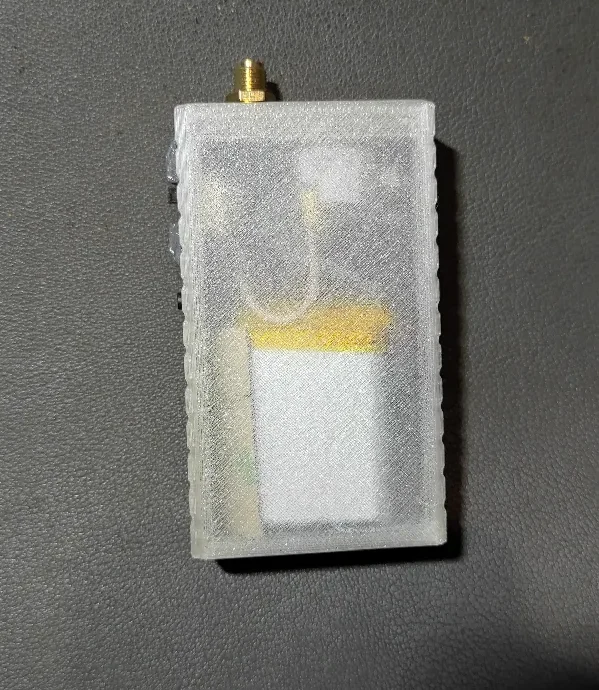

Примечание. Представленное изображение представляет собой первоначальный дизайн, я его немного переработал, особенно зазор сбоку экрана.

02.16.2026 (1) — Исправлена ​​незначительная проблема.

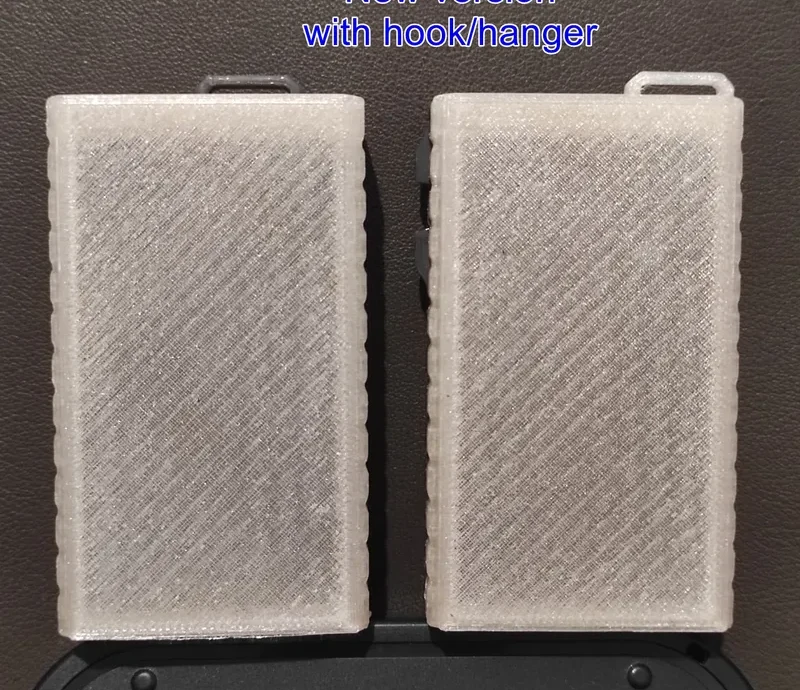

02.16.2026 (2) — Добавлена ​​новая версия с отверстием для удобной вешалки/крючка.

02.18.2026 — Добавлены ��овые версии с различными вешалками/крючками, а также небольшие исправления.

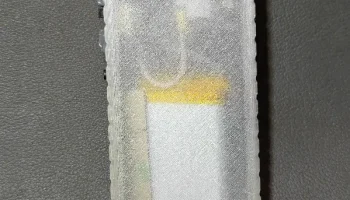

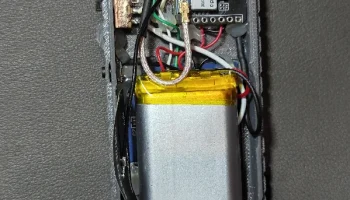

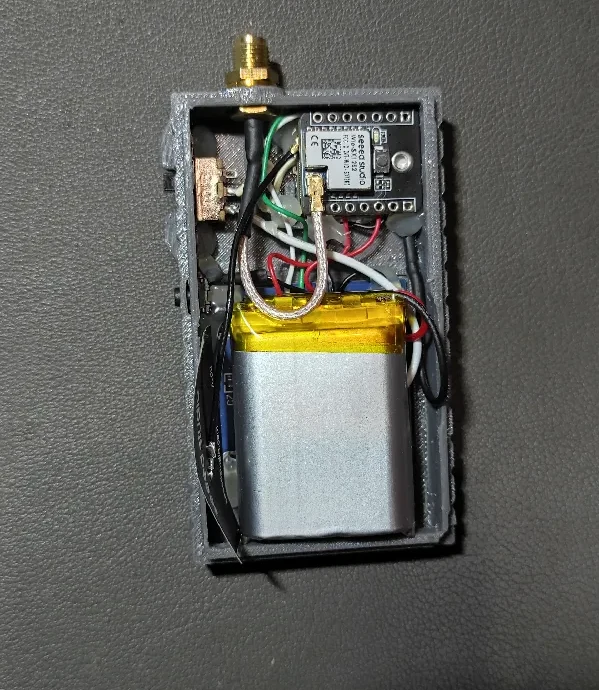

Аккумулятор: я использую аккумулятор Lipo (103040) емкостью 1200 мАч, поэтому он немного толще, и его трудно поместить в оригинальный корпус. Текущая конструкция более гибкая в отношении размера аккумулятора, который можно вставить.

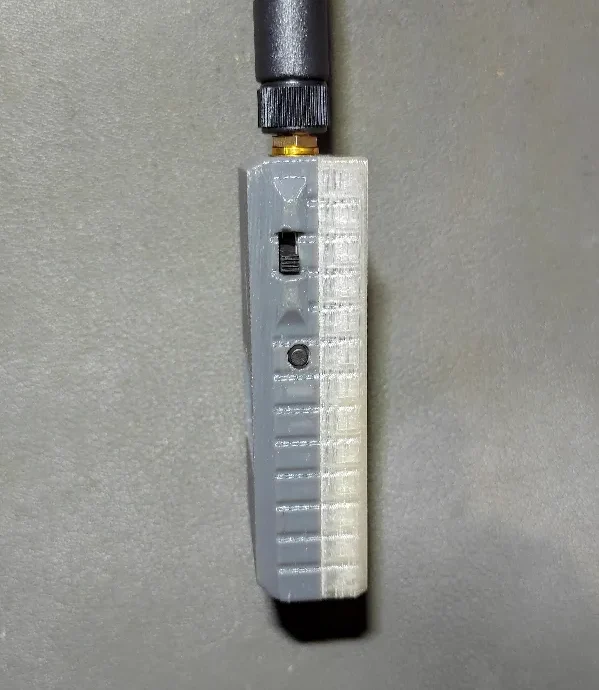

Ползунковый переключатель: В основной конструкции используется сверхминиатюрный или микроминиатюрный (или что-то в этом роде) ползунковый переключатель, в качестве альтернативы вы можете использовать переключатель типа SS12F15 (длина основного корпуса около 10-11 мм и ��ирина/глубина 5-6 мм) с максимальной длиной стержня 5 или 6 мм (длина кожуха переключателя составляет 6 мм, поэтому не превышайте ее).

Кнопка: я рекомендую тактильную кнопку общей высотой 6 мм, которую, как мне кажется, легче нажимать, чем 5 мм. Если вы используете 7 мм, он может быть слишком длинным и подвержен случайному нажатию.

PS: Еще я только что узнал, что не все GPIO можно использовать ��ля кнопок. Раньше я использовал GPIO 8, но плата перезагружалась, когда я пытался изменить некоторые настройки. Я попробовал GPIO 7, но все было то же самое, а GPIO 9 хуже, не удалось попасть в главное меню. Оказывается, все это контакты SPI, и их нельзя использовать, поэтому я наконец перешел на GPIO 4.

Остальные объяснения вы можете посмотреть на предыдущей модели или оригинальном дизайне.
