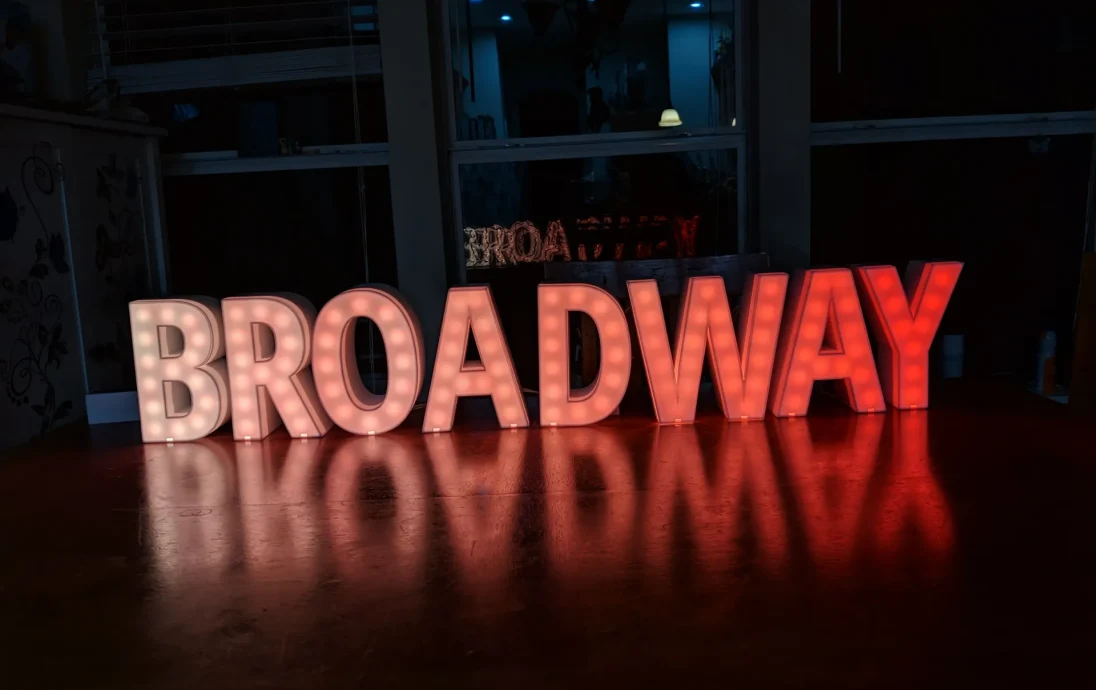

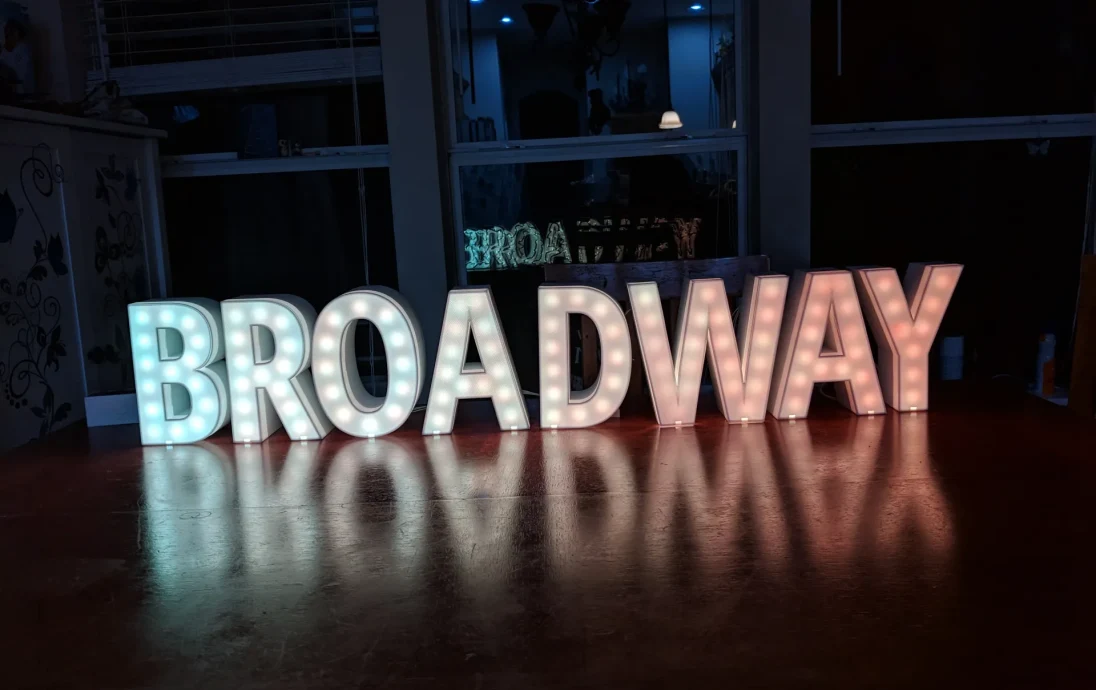

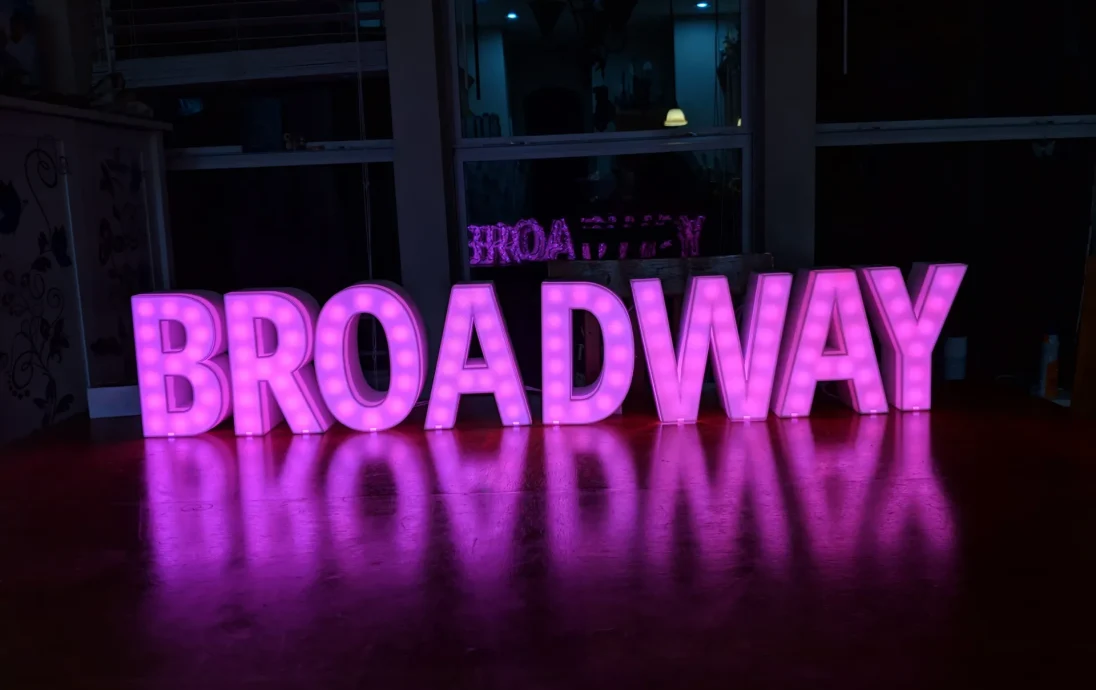

Вывеска IoT Broadway

Я сделал этот знак для своего подарка Reddit Secret Santa в 2018 году, так как она очень любила Бродвей (шоу). Я мало что знаю о Бродвее, но знаю, что они используют рекламные надписи для рекламы своих шоу!

Видео обо всем этом: https://youtu.be/oTSosQ7iYjU

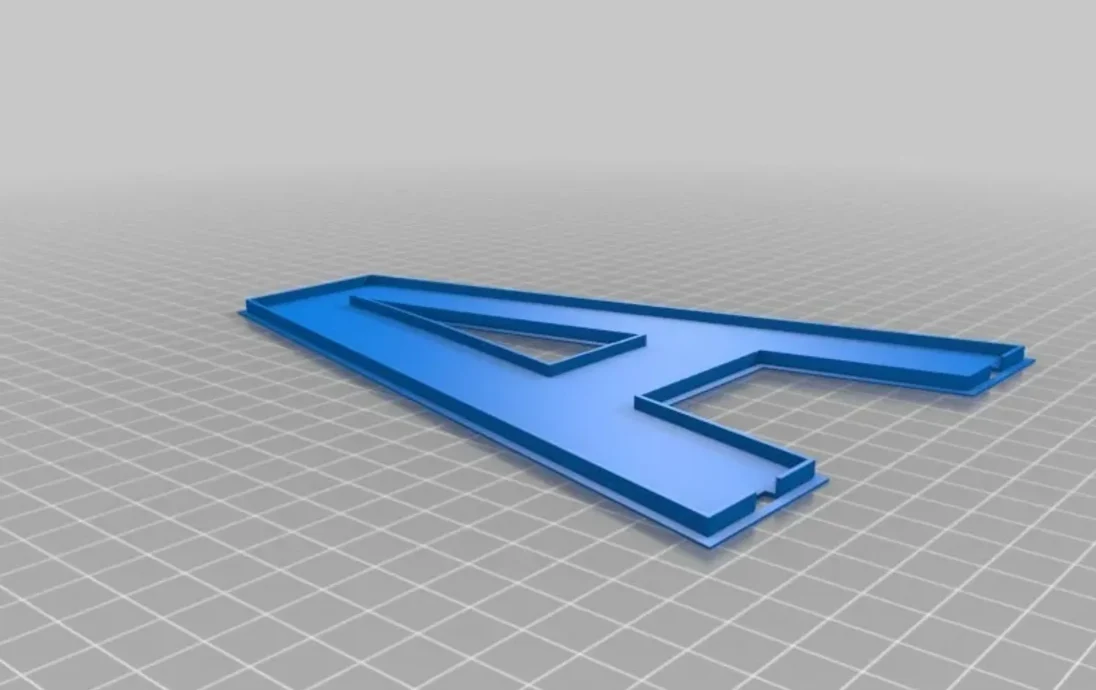

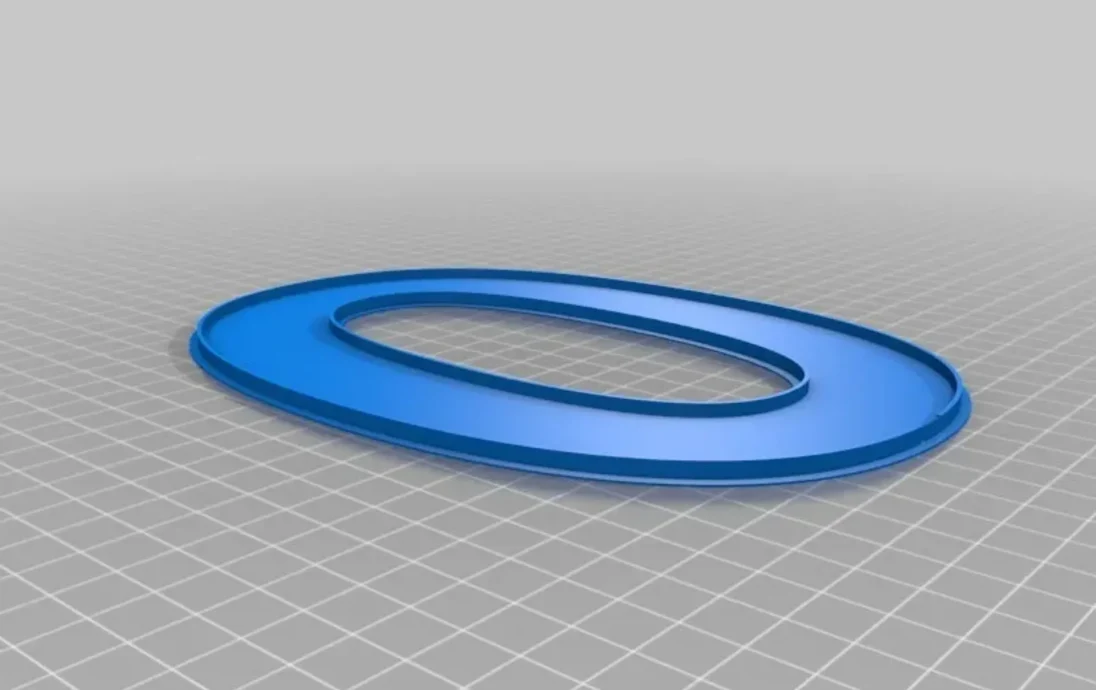

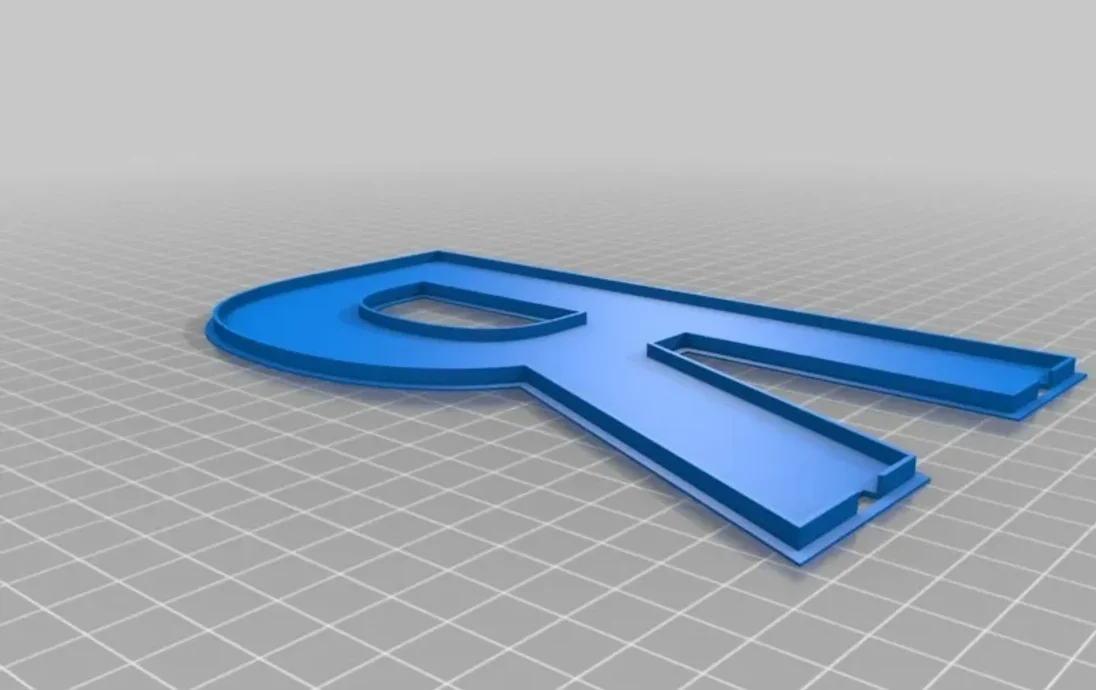

Каждая буква имеет высоту 185 мм, разную ширину и разное количество источников света WS2811 (всего 112). Я сделал тело и переднюю часть (рамки) букв в OpenSCAD, а затем добавил отверстия (12,6 мм) для пикселей вручную с помощью Blender (потому что это было быстрее). К каждой букве были добавлены отверстия для размещения «монтажных петель», которые были прикреплены к передней части (рамке) каждой буквы в Blender.

У каждой буквы есть небольшой треугольный монтажный выступ на обратной стороне, позволяющий крепить вывеску на стену. Коробка контроллера (предназначенная для размещения платы ESP32 в макетной плате размером 6x4 см) также имеет монтажные отверстия — для винтов. Я добавил горячий клей на каждую монтажную «кромку», чтобы они не скользили, когда их вешают на стену (горячий клей имеет эластичную, нескользящую текстуру). Я настоятельно рекомендую вам сделать то же самое, если вы распечатаете один из них для себя.

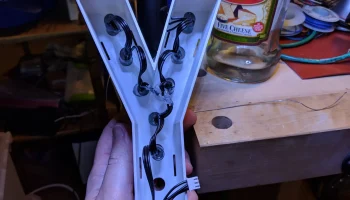

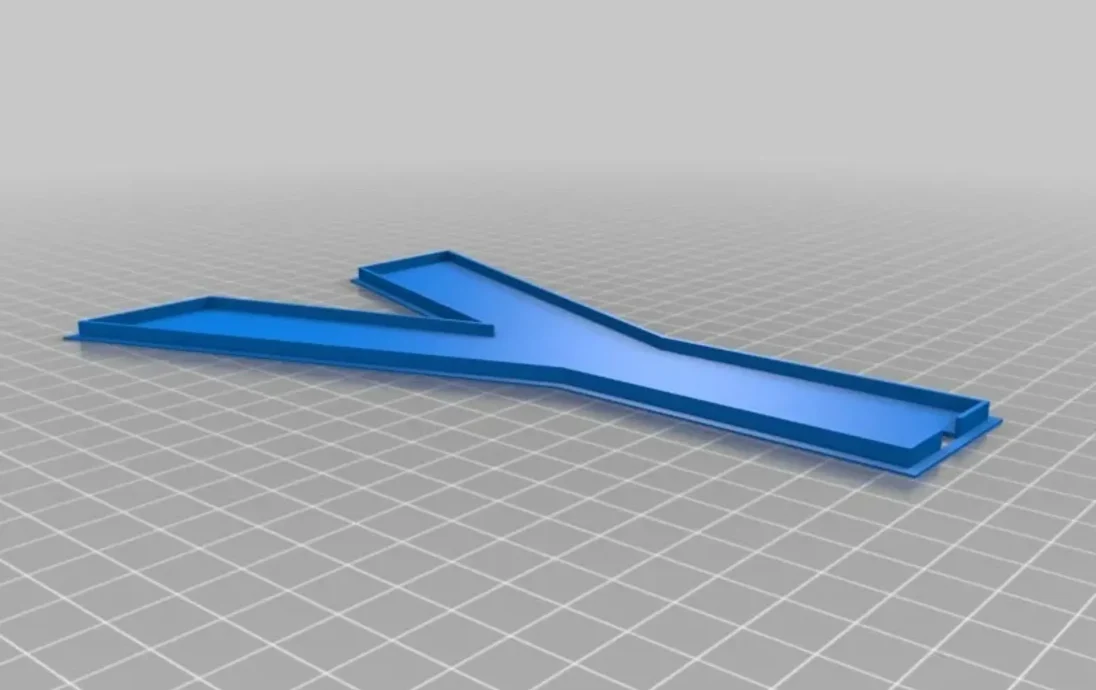

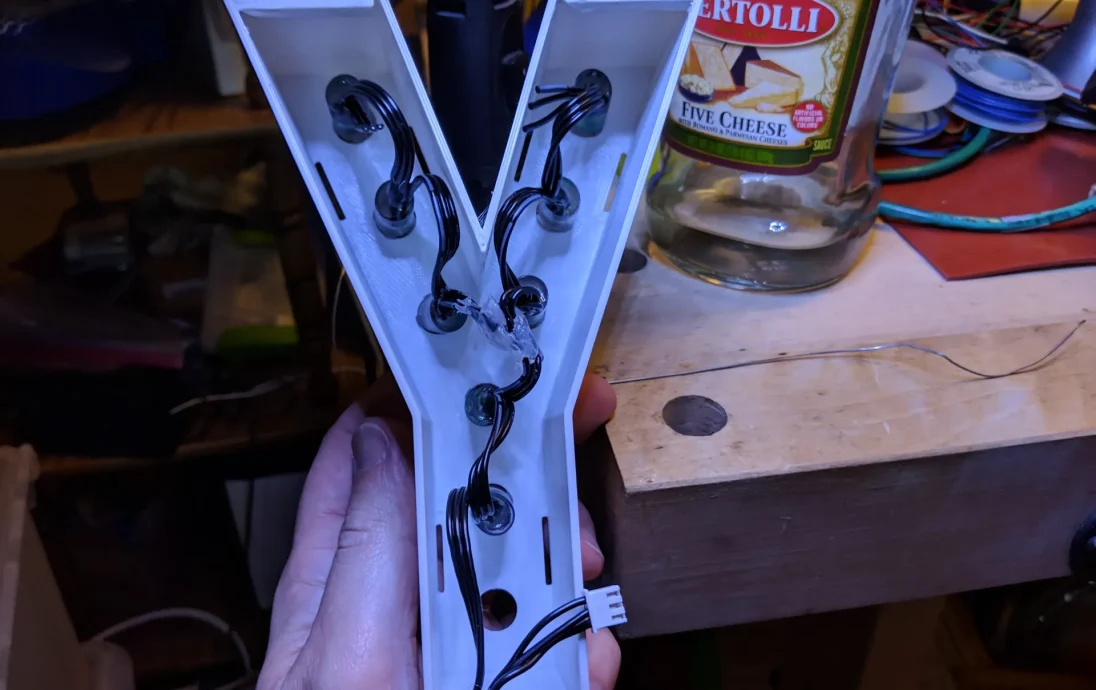

Поскольку Y — это, ну, «Y», я настоятельно рекомендую настроить три верхних пикселя с каждой стороны так, чтобы они были клонами друг друга. Вы делаете это, «делая Y» (3-стороннее разделение) с помощью пикселей WS2811. После того, как третий пиксель поднимется снизу, сигнал будет идти одновременно и в левую, и в правую сторону, и это будет выглядеть намного лучше, чем вверх по одной стороне, а затем вверх по другой.

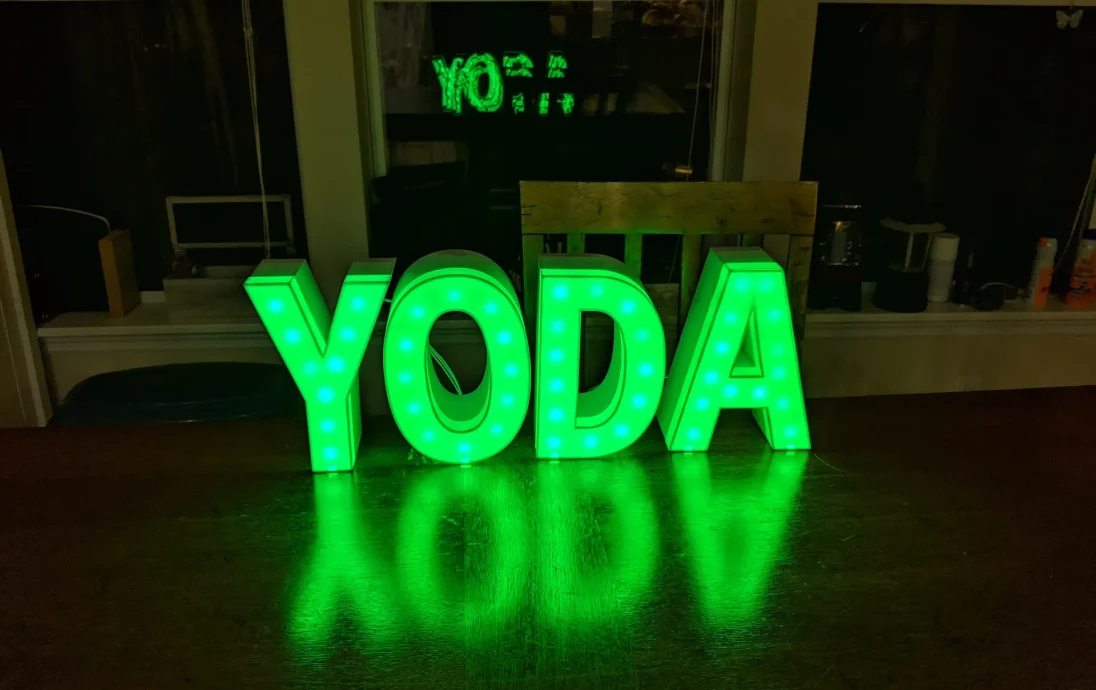

Для каждой буквы я добавил разъем JST «папа» и «мама», чтобы их можно было переставлять по своему усмотрению для написания разных слов. Еще я сделал пару дополнительных «удлинителей», которые позволят располагать буквы дальше друг от друга (чтобы можно было разделять слова). В этом нет необходимости, но я рекомендую (на самом деле это не НАСТОЛЬКО больше работы — вам все равно придется разрезать и припаять все провода).

Исходный код, который я использовал на плате ESP32, можно найти здесь: https://github.com/riskable/wifi\_broadway\_sign.

Распечатать инструкции

Это должна быть довольно простая расп��чатка на любом принтере. В основном это прямые линии, а самый высокий отпечаток составляет 60 мм. Не стесняйтесь использовать сопло большего размера (я использовал 0,6 мм) и наносите красивые толстые слои, потому что знак предназначен для просмотра на расстоянии — никто не увидит линий!

Некоторые монтажные выступы не совпадают идеально, но для меня это не стало большой проблемой… Я просто слегка отшлифовал отверстия (или выступы), и они вошли внутрь и держались прочно.

Рассеиватели света, кажется, не очень хорошо подходят (не знаю почему), но они, кажется, остаются на месте, когда вы их туда нажимаете (ха-ха).

Маленькая выдвижная подставка для буквы O работает отлично, но обнаружилось, что подставка для D имеет тенденцию работать со временем вверх по стороне D (медленный наклон). Чтобы исправить это, я нанес немного горячего клея и засунул его туда, пока он еще остывал (подождал достаточно долго, чтобы он не был липким, но ему все же было легко придать форму). Это позволило ему остаться на месте (но при этом его можно было удалить).
