Светодиодные шарики для жонглирования........

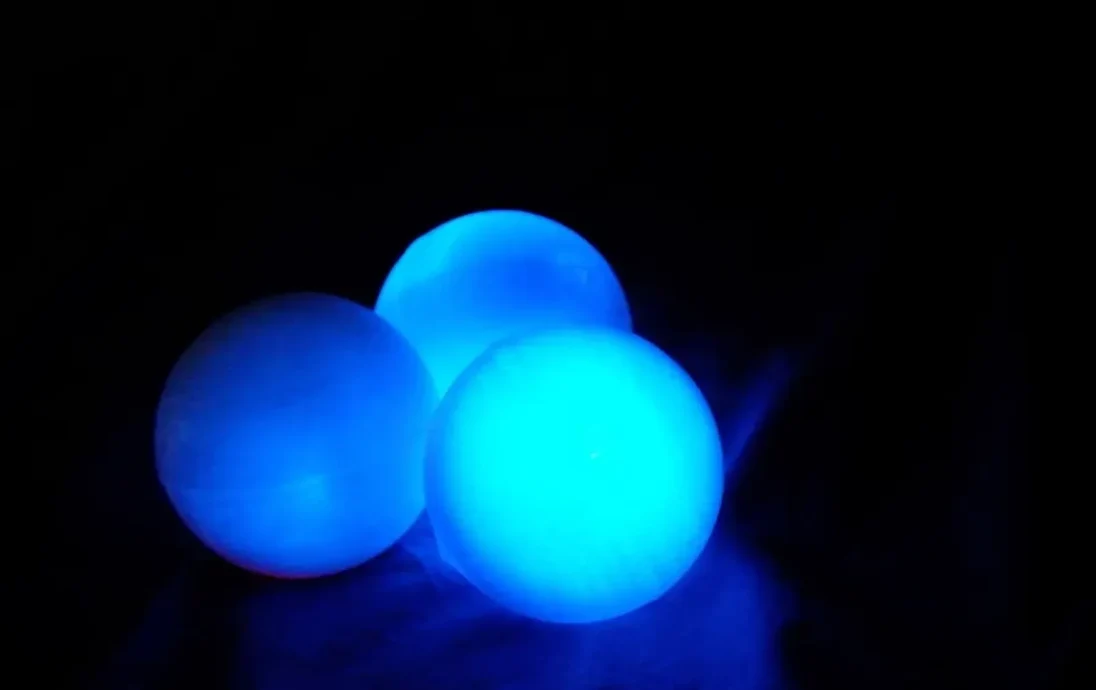

Напечатанный на 3D-принтере светодиодный мяч для жонглирования с питанием от ESP32.

Посмотрите демо на Youtube:

Все файлы кода и подробные инструкции доступны по адресу https://github.com/scholtzan/juggled.

Печать

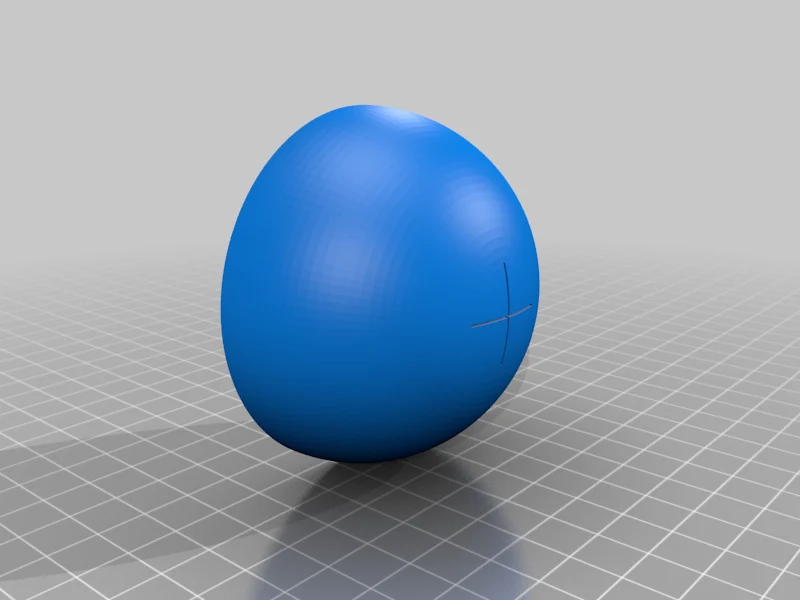

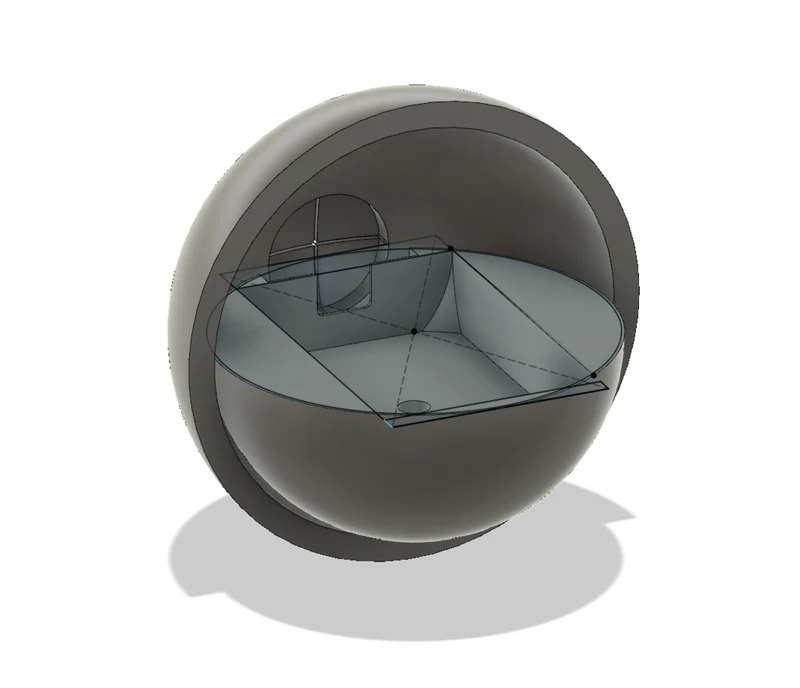

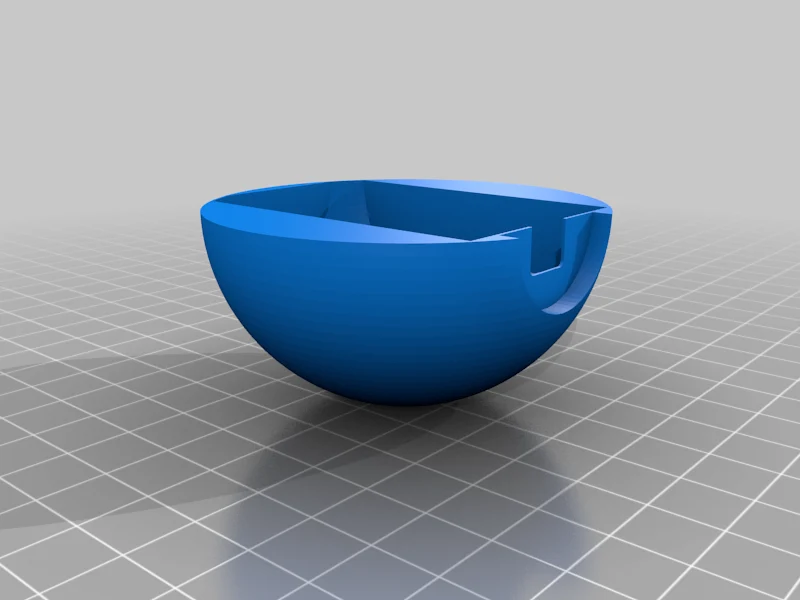

Внутреннее ядро — прозрачный PLA+ с заполнением 5 %.

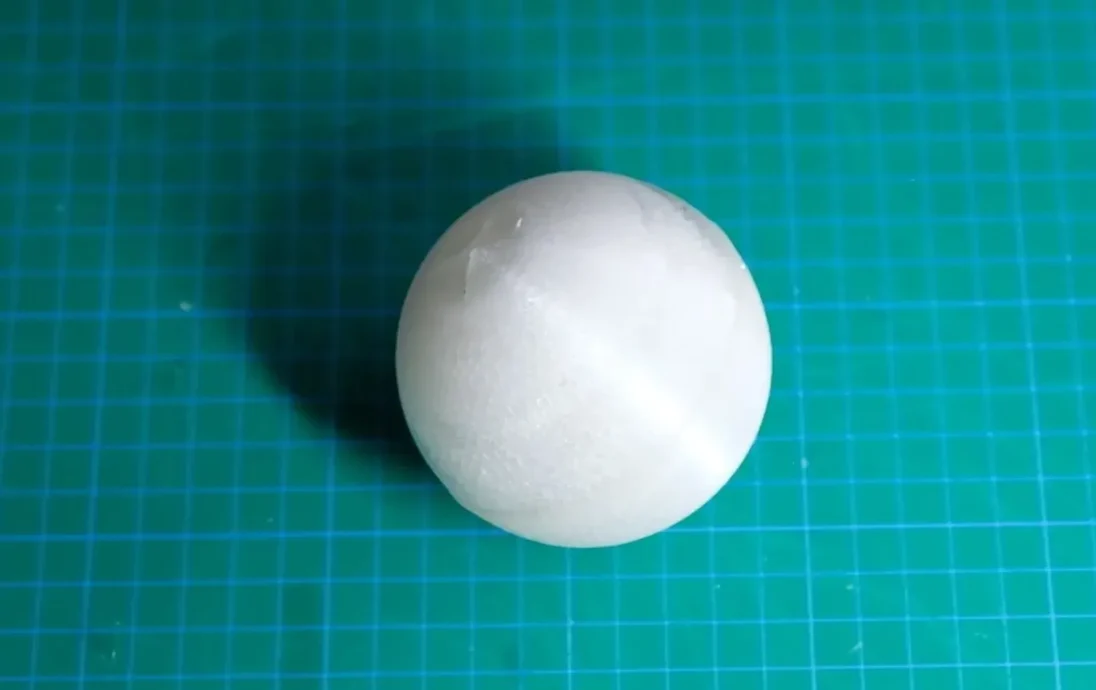

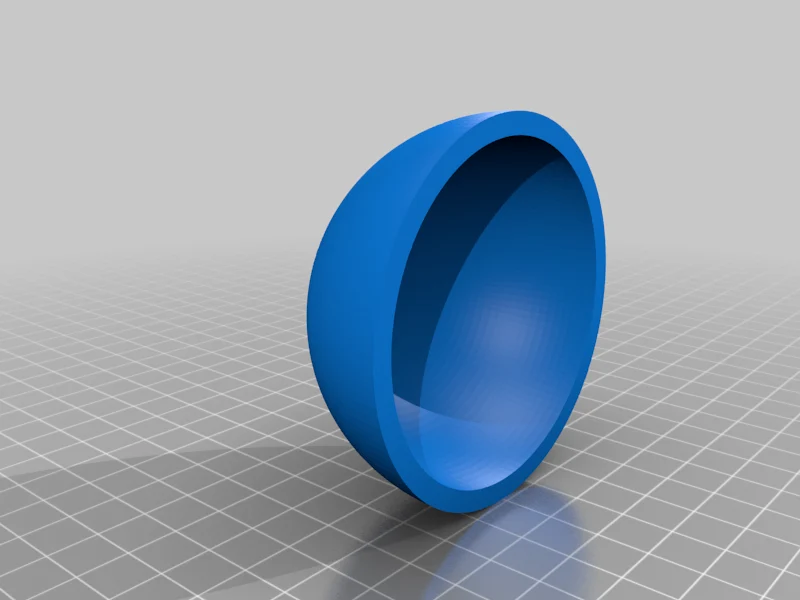

Внешняя оболочка — прозрачный ТПУ с заполнением 30 %.

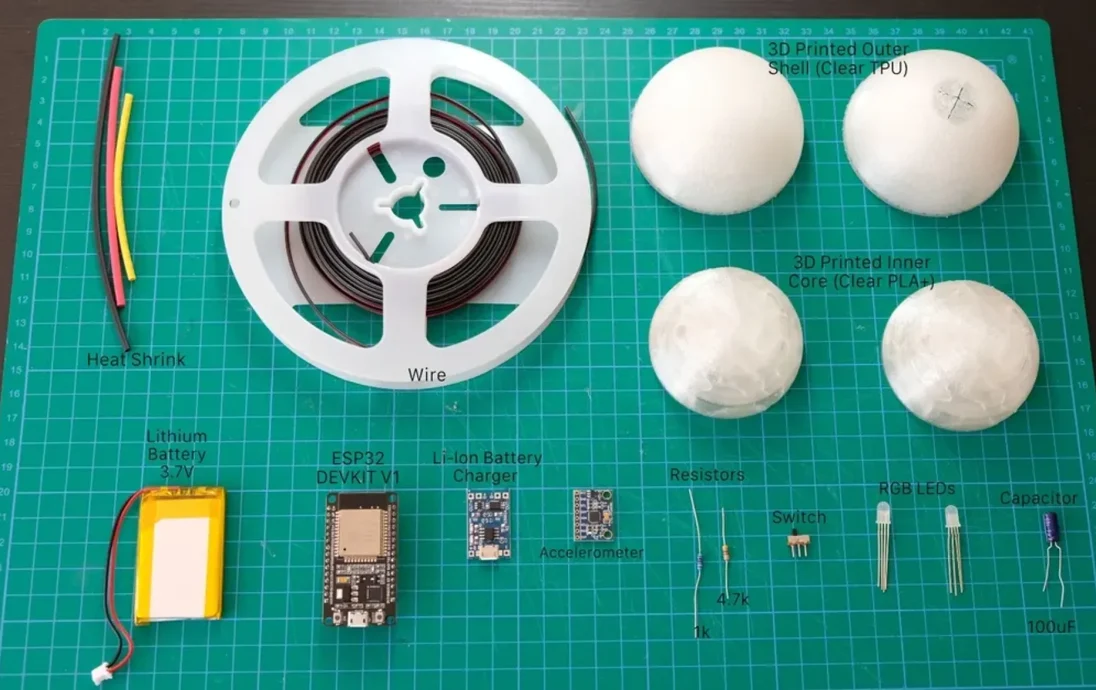

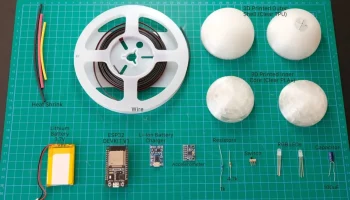

Электронные и необходимые материалы

ESP32 Девкит V1
Эта плата разработки имеет встроенный модуль Bluetooth, который будет управлять светодиодами и собирать данные с акселерометра.
Литиевая батарея 3,7 В
Батарея будет питать ESP32 и все другие компоненты.
Зарядное устройство для литий-ионных аккумуляторов
Этот компонент гарантирует, что литиевую батарею можно будет заряжать через микро-USB.
Для сбора данных о том, был ли мяч для жонглирования брошен или пойман.
2x RGB-светодиода
Чтобы мяч для жонглирования светился
Резисторы
1x 1 кОм
1x 4,7 кОм
Используется для считывания заряда аккумулятора через ESP32.
Переключатель
Включение и выключение мяча для жонглирования
Конденсатор (от 1 до 100 мкФ)
Требуется для обеспечения прошивки ESP32 без необходимости нажатия каких-либо кнопок на микроконтроллере.

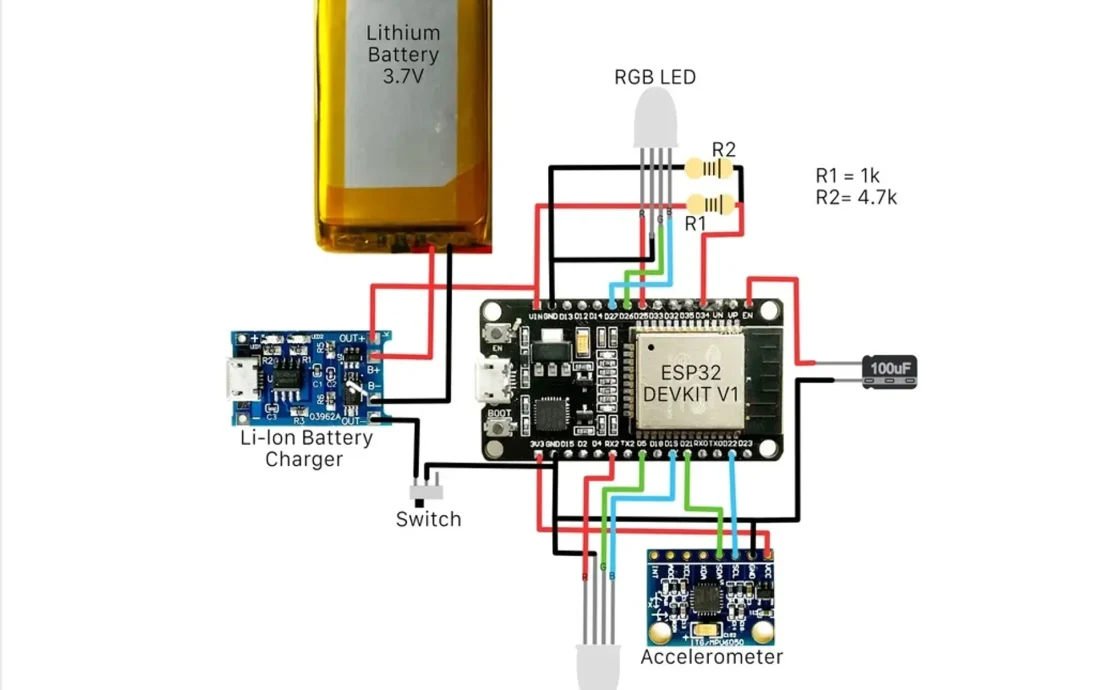

Проволока
Для подключения всех компонентов
Термоусадочные трубки
Для изоляции паяных проводов
Паяльник + припой
Все компоненты необходимо спаять между собой.
Прозрачный ТПУ
Для печати внешней оболочки
Мягкий и гибкий материал обеспечит защиту компонентов и внутреннего ядра при падении мячей для жонглирования.
Очистить PLA+
Для внутреннего ядра, которое поможет удерживать электронику на месте.
Горячий клей
Для приклеивания внешней оболочки к внутреннему сердечнику и фиксации электроники.
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

5% и 30%

Нить: Eryone PLA+ и прозрачный ТПУ.
