Часы JP Nixie

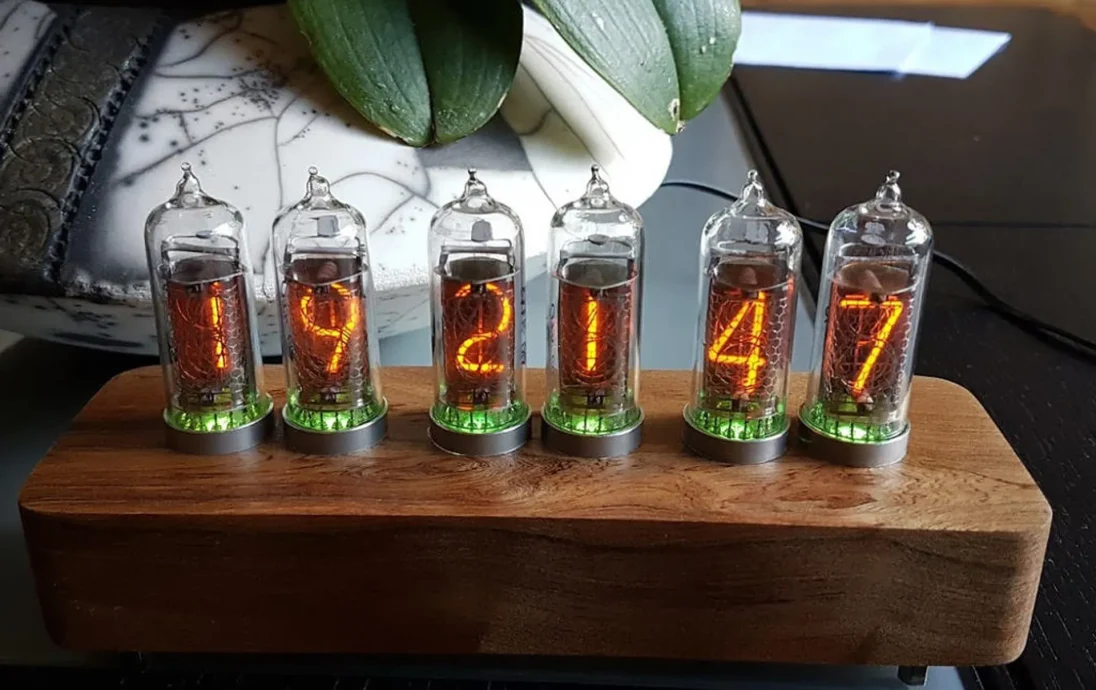

Вот мои часы-никси:

6x русские трубки IN14
6 неопиксельных светодиодов
2 высоковольтных драйвера HV5530
1x повышающий источник питания высокого напряжения 210 В
1x понижающий источник питания 5 В
1x микроконтроллер ESP32
1x радарный датчик
1x датчик освещенности
1x (опция) датчик температуры + давления
2 самодельные печатные платы

И одно приложение для Android, взаимодействующее с ESP32 с помощью Bluetooth Low Energy.

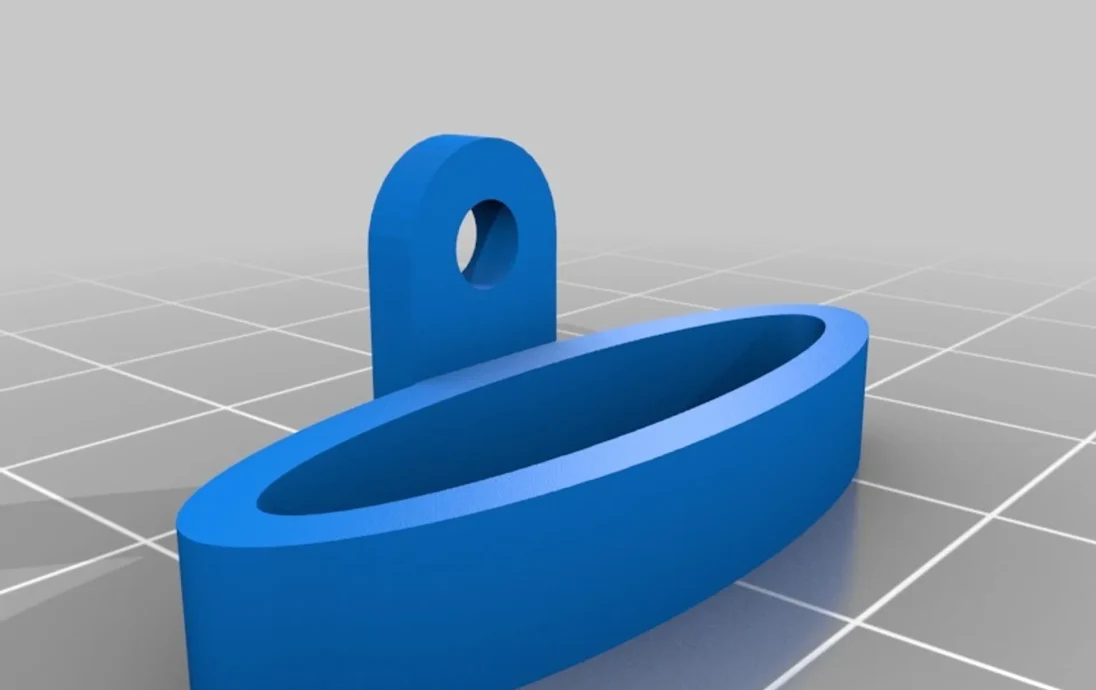

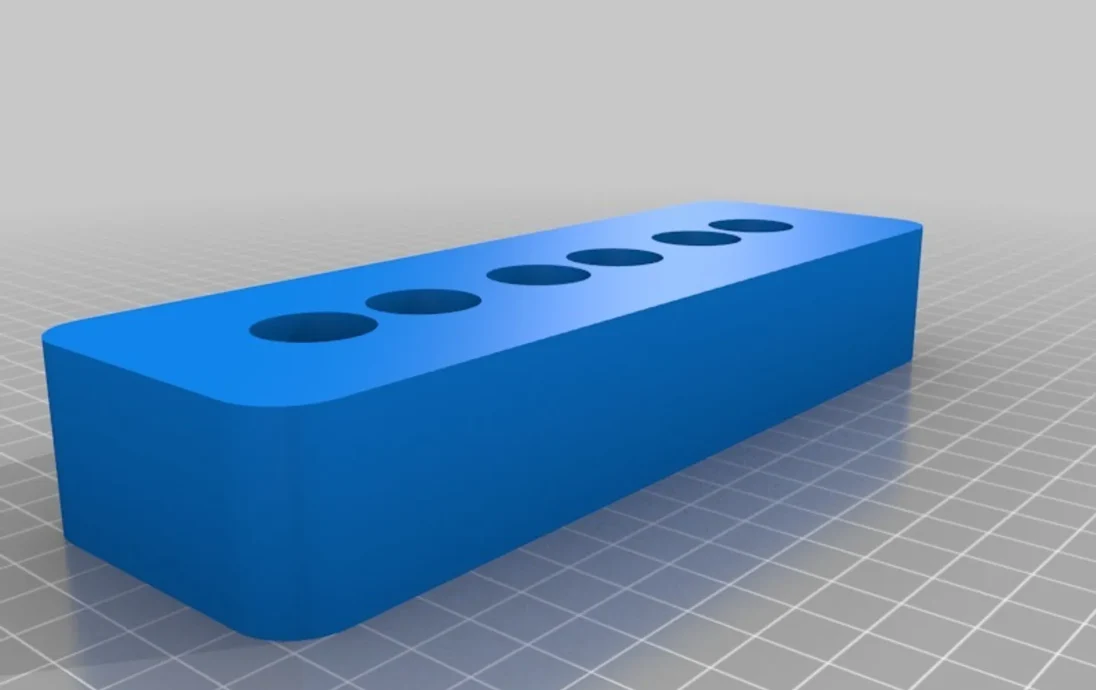

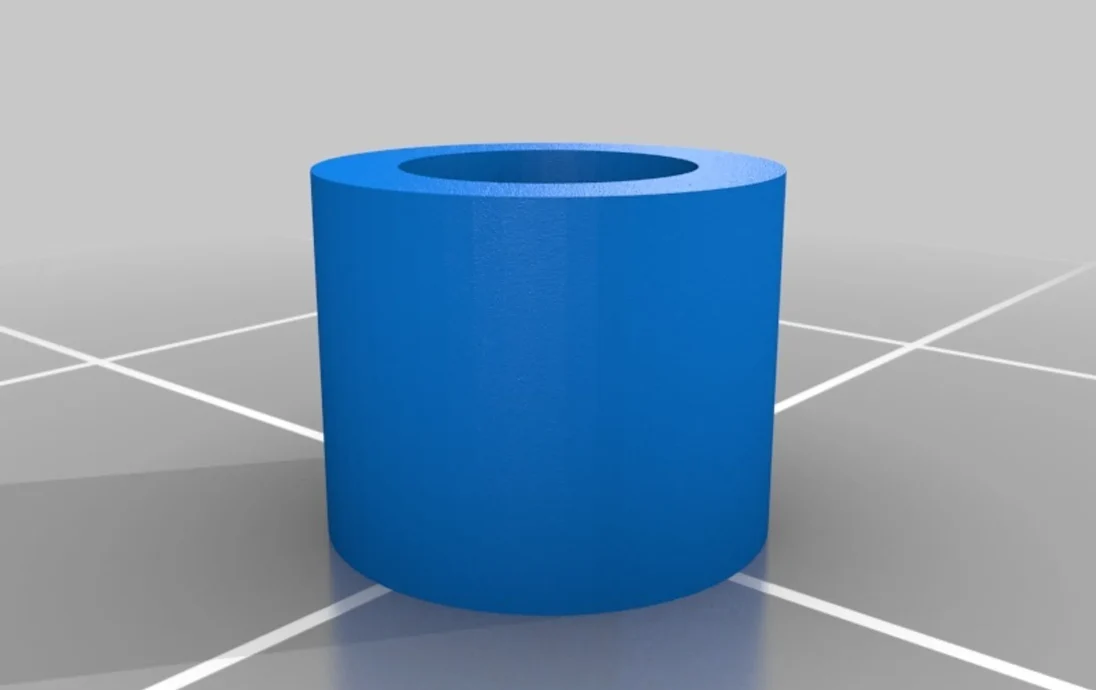

Просто добавьте кусок дерева (из Вьетнама :)), фрезерный станок с ЧПУ, 3D-принтер (для проставок и светодиодов под трубки), один токарный станок (для алюминиевых колец) и много часов.

увидеть это в действии здесь: https://www.youtube.com/watch?v=7I\_mB28OVZ8

Как я это разработал

Аппаратное обеспечение

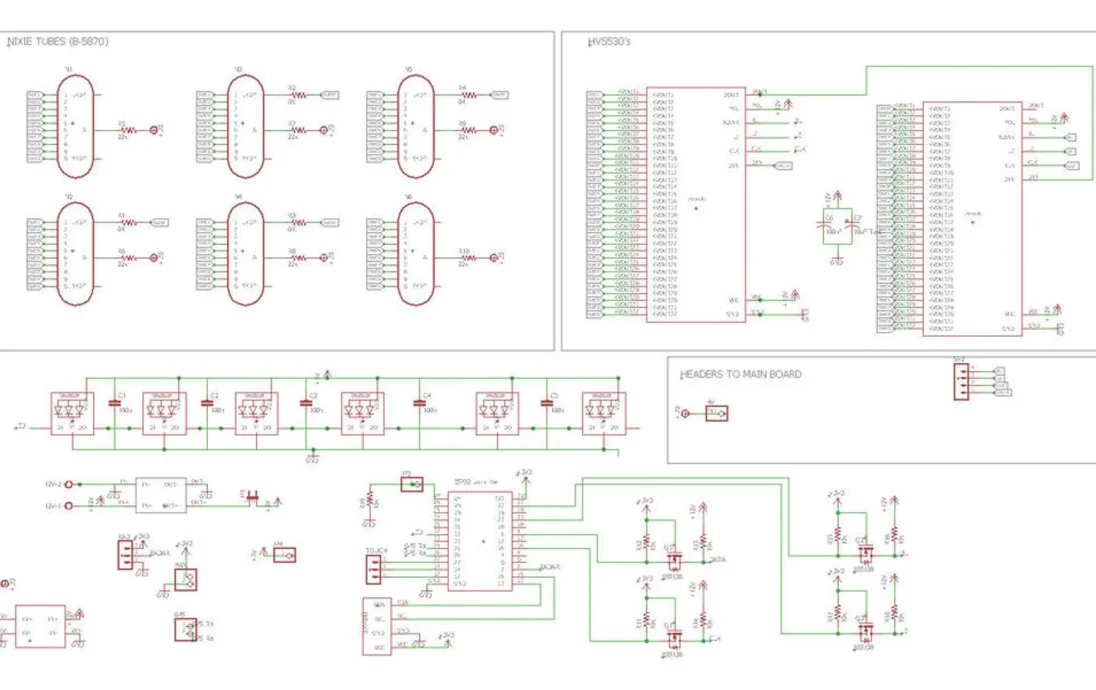

Сердцем системы является микроконтроллер ESP32. Он управляет двумя драйверами HV5530.
Эти драйверы питаются от повышающего преобразователя постоянного тока на 210 В. Я купил этот блок питания здесь: https://vfdclock.jimdo.com/2015/07/18/openhardware-10w-mc34063-based-high-voltage-power-supply-module-high-efficiency-small-size/

Основное напряжение постоянного тока составляет 12 В постоянного тока.
Для питания ESP32 необходимо 5 В. Добавлен крошечный понижающий преобразователь.

6 светодиодов Neopixels используются для создания световых эффектов.

радарный датчик позволяет выключать гранатометы, когда рядом никого нет (обнаружение движения на 7 м)
Датчик освещенности позволяет затемнять светильники.

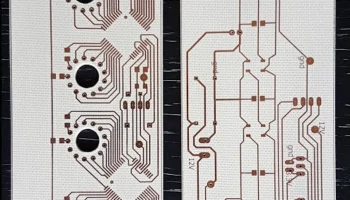

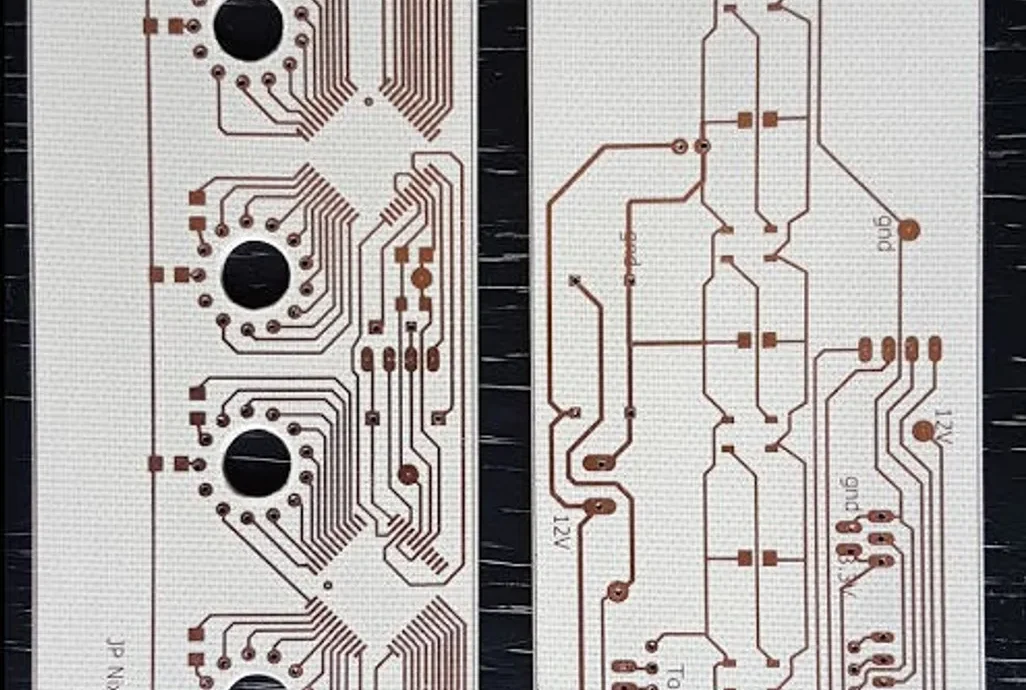

две платы являются односторонними и установлены одна над другой, чтобы свет светодиодов проникал в нижнюю часть никотиновых трубок.

Никси припаяны непосредственно к верхней печатной плате.

Радар установлен сбоку, обращенным к часам.

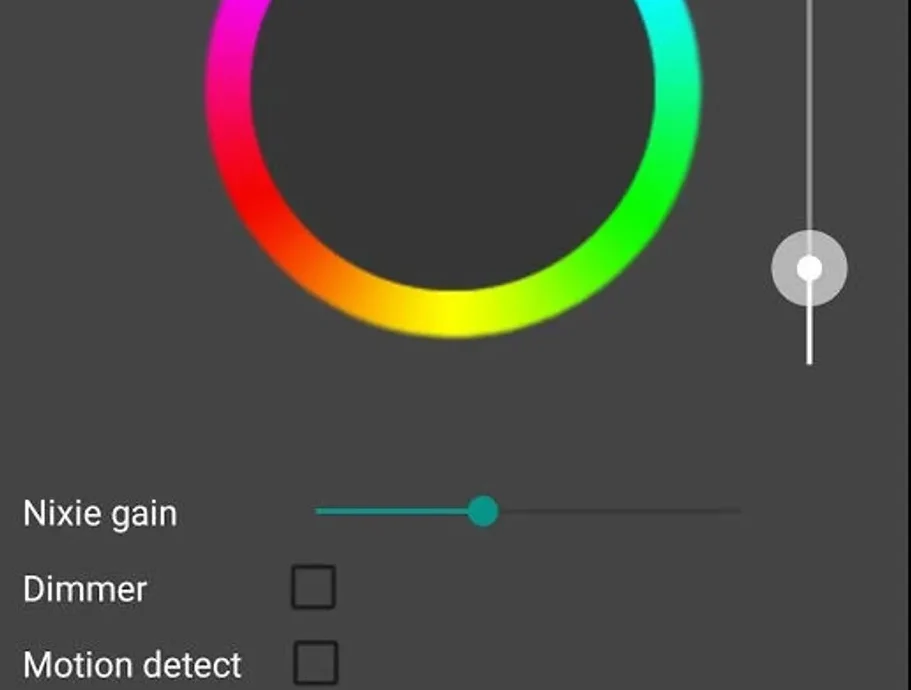

Деревянный ящик фрезерован для закрытия электроники. Абсолютно никакие кнопки не видны и не нужны, поскольку интерфейс с приложением Android ��существляется через Bluetooth с низким энергопотреблением.
Использование BLE позволяет избежать сопряжения часов с телефоном. Все по принципу «подключи и работай» :-)

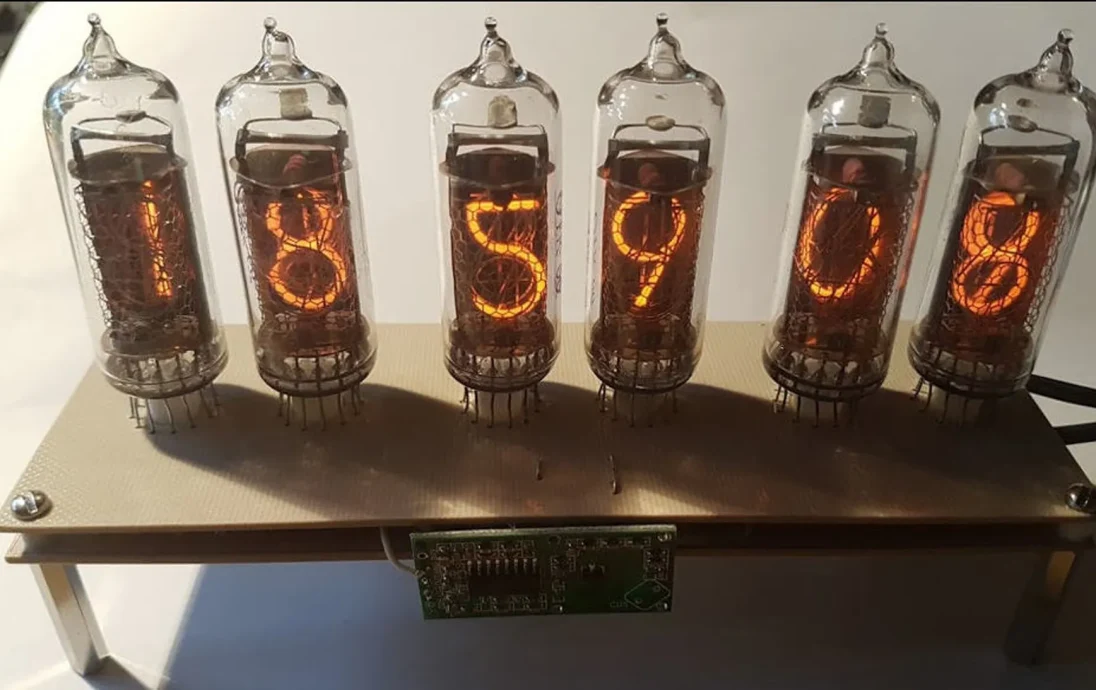

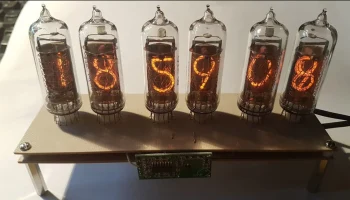

первые тесты электроники, еще не законченные на данном этапе!

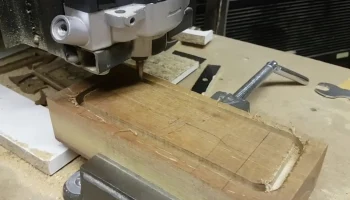

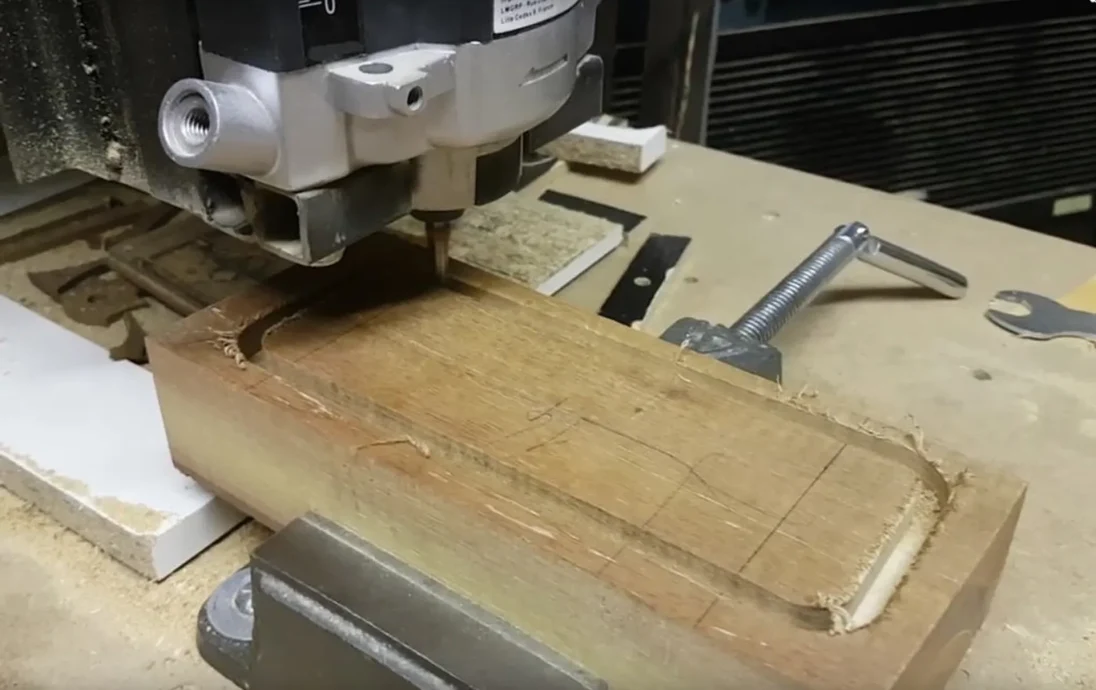

Фрезерование коробки
