Еще большие гигантские часы

Я хотел, чтобы настенные часы и полка использовали мертвое пространство над моей лестницей, поэтому я выбрал этот проект из машин DIY: https://www.thingiverse.com/thing:4207524

Поскольку оригинальные часы были маленькими, не обеспечивали правильного 24-часового отображения и отсутствовали секунды, я решил увеличить их. И, черт возьми, это будут еще большие гигантские часы.

Для этой конструкции я использовал только детали, предусмотренные в оригинальном проекте. Они понадобятся вам и для того, чтобы сделать себе часы. Эта штука просто содержит некоторые аккуратные улучшения, которые я разработал за 6 недель печати и сборки.

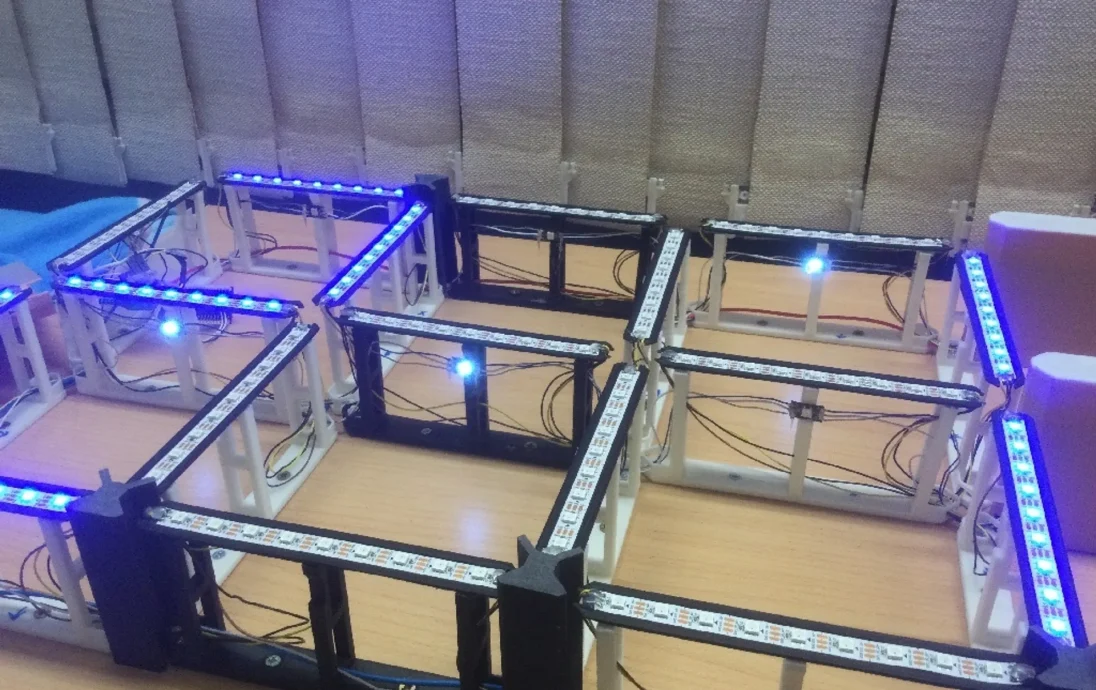

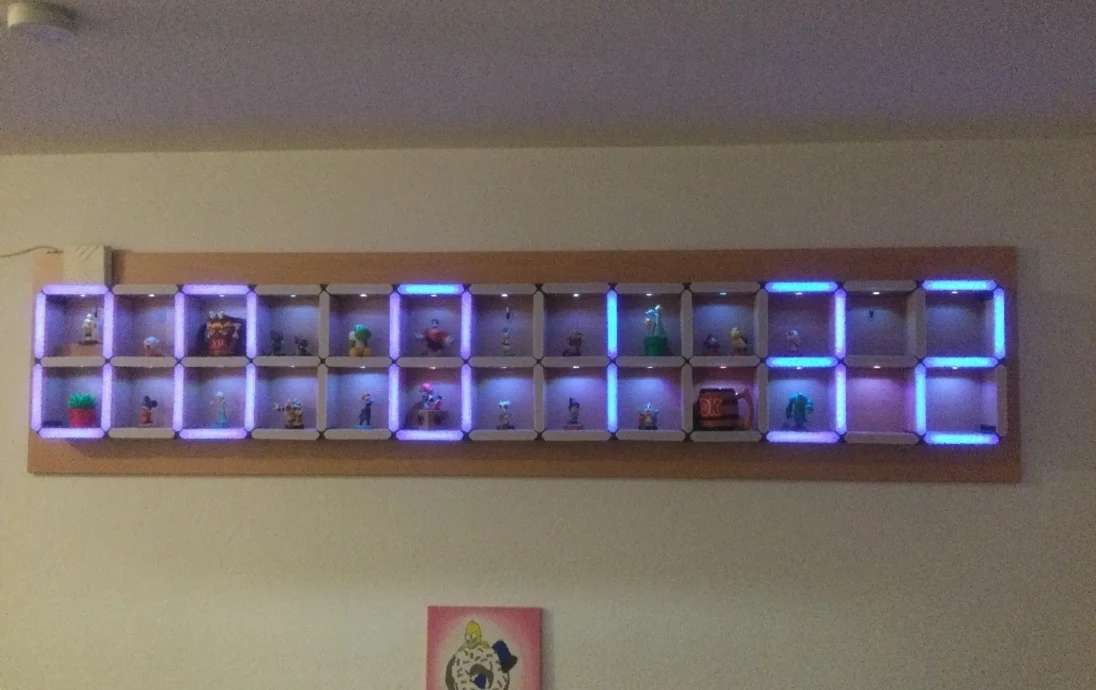

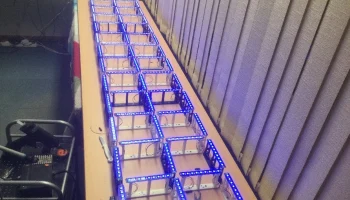

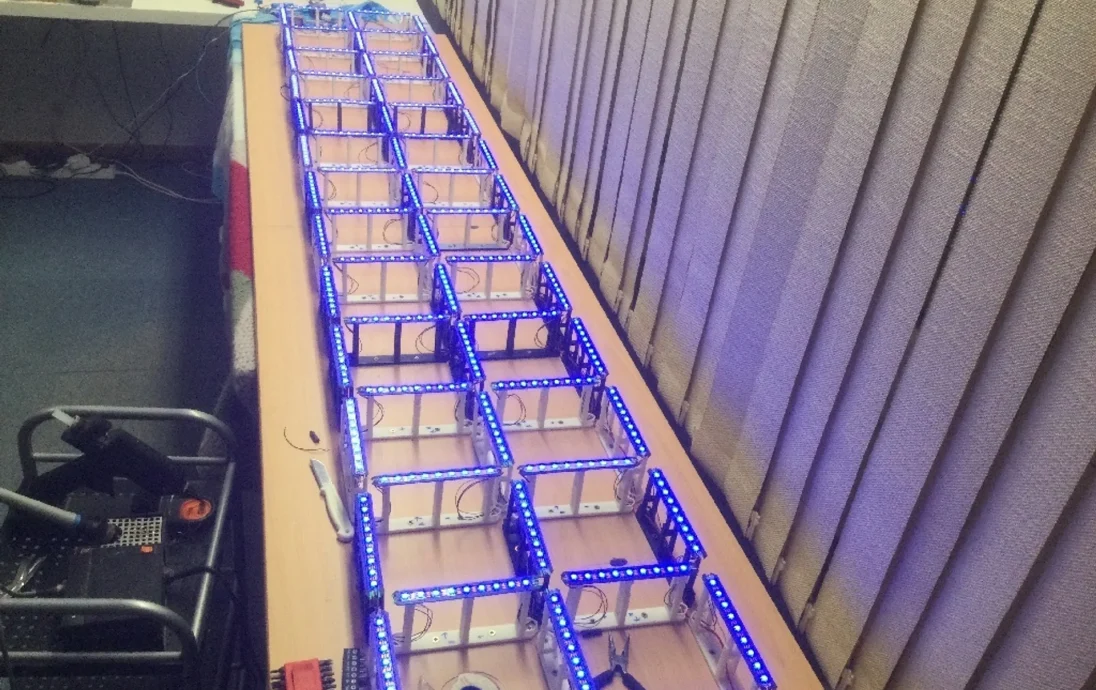

Мой макет будет иметь ширину 13 сегментов и 2 сегмента вверх. Общий размер часовой пластины составит 2600x600 мм.

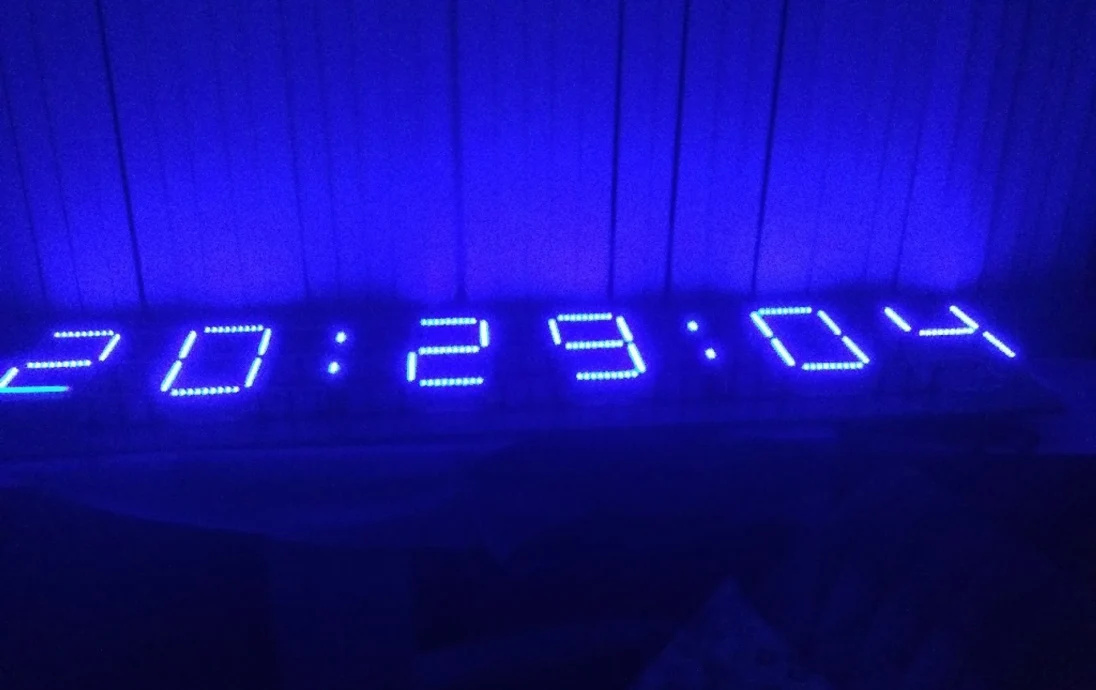

Формат «Полка/Время» будет «14:13:12» и в общей сложности будет состоять из 67 сегментов.

Я также планирую использовать ESP32 вместо Arduino для запуска сервера и получения сетевого времени.

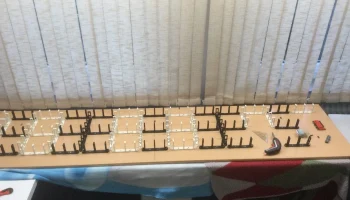

Мой первый вклад в красивый дизайн часов — это новый шаблон.

Старый шаблон хорош, но имеет некоторые странные побочные эффекты. Если ваш принтер(ы) не откалиброван на 100%, шаблон не будет квадратным. Также при печати на нескольких принтерах могут возникнуть проблемы с размером. Поскольку старый шаблон состоит только из половины цифры, эти ошибки могут быть видны в результате.

Вот почему я разработал и напечатал небольшие разделители поперечных сегментов. Вместе с некоторыми неудачными базовыми отпечатками (вызванными серьезной аппаратной неисправностью) вы получаете полноразмерный семизначный шаблон, который гораздо проще печатать, а также экономит пластик, поскольку в нем используются неудачные отпечатки. :D

Даже без неудачных отпечатков этот шаблон является хорошей заменой, поскольку у меня на принтере такой же отпечаток, как и у основных элементов. Таким образом, большая печатная платформа и идеальная адгезия во внешних областях не требуются. Просто напечатайте 7 раз основание основных элементов и 6 таких прокладок. Склейте их вместе и готово. Для всех внутренних частей я использовал дешевый АБС-пластик, поэтому с небольшим количеством ацетона в результате получилась прочная цельная деталь.

Я отметил этот проект как рабочий, но это означает только сами часы. Проставки работают отлично. :D Я включил исходные файлы FreeCAD на случай, если вы захотите изменить размеры.

Хорошо, второе дополнение: Проставки! Это еще больше увеличило время печати часов :D

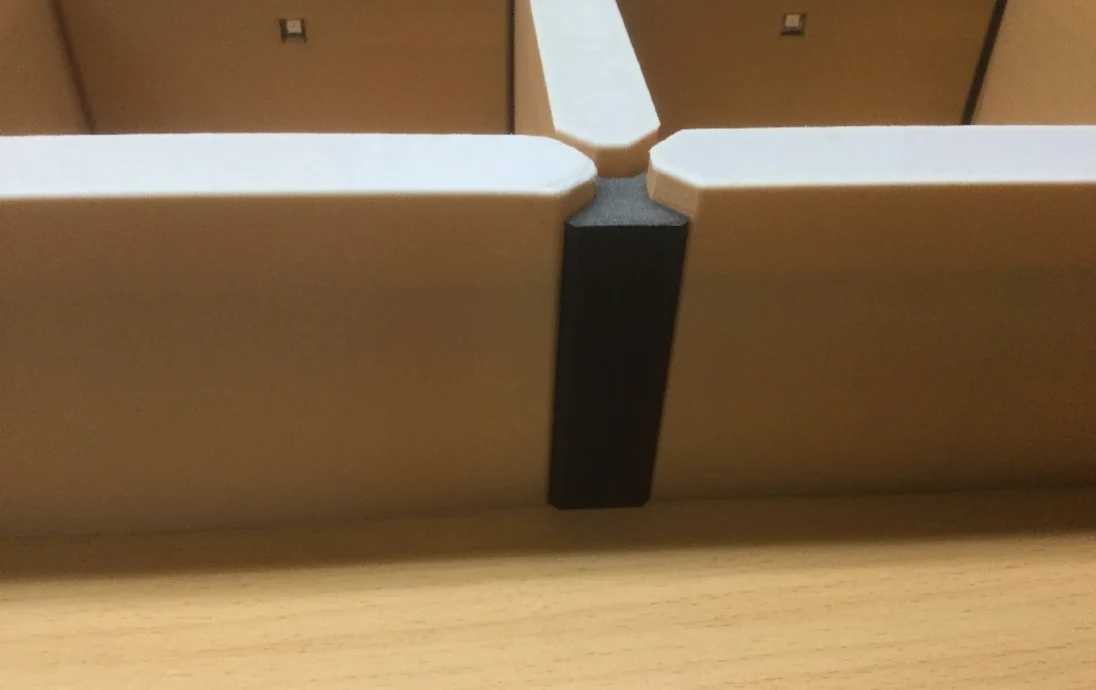

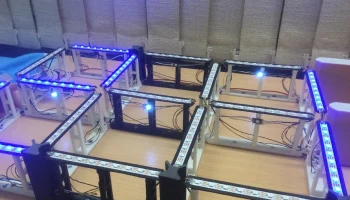

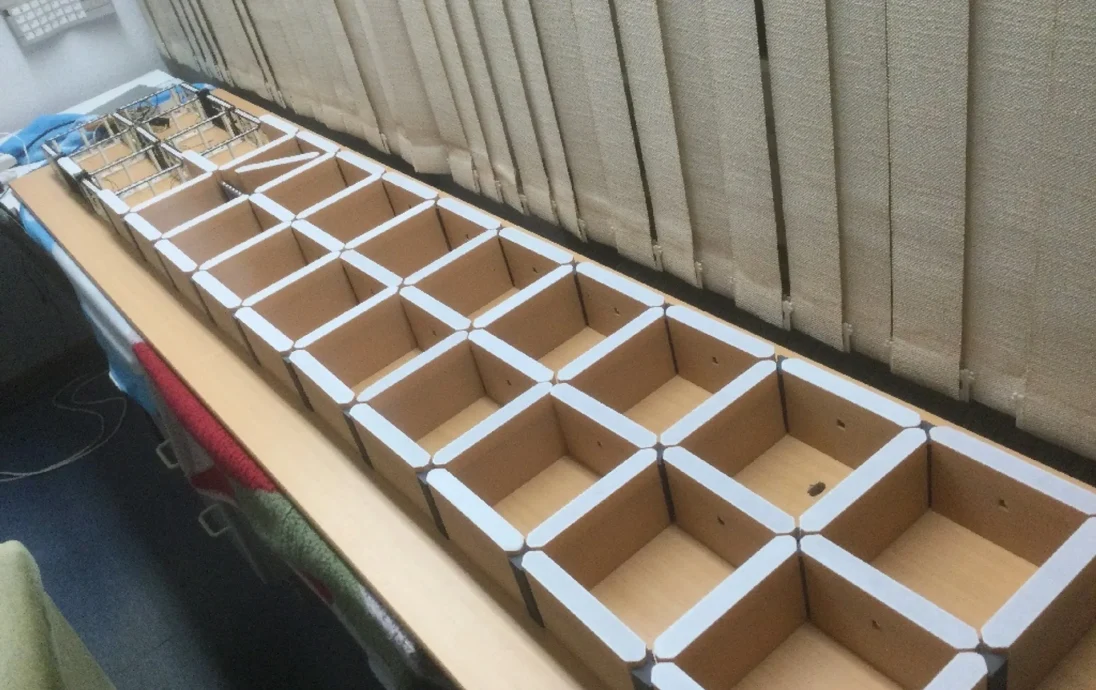

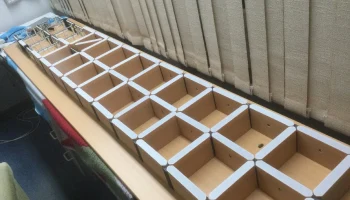

Я создал вставки для пространств сегментов. По сути, они располагаются повсюду между сегментами и удерживают их на месте и прямо. Я добавил три вида элементов. Все они оставляют место для проводов внизу, поэтому никаких изменений в базовой тактовой частоте не требуется.

Просто вставьте их и готово.

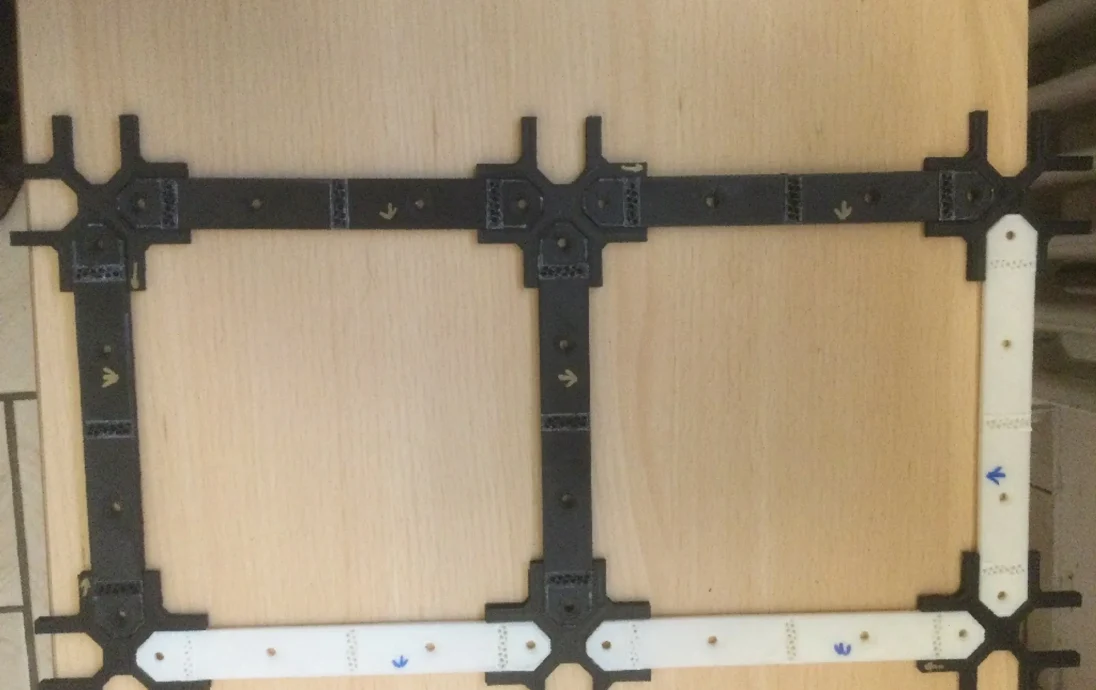

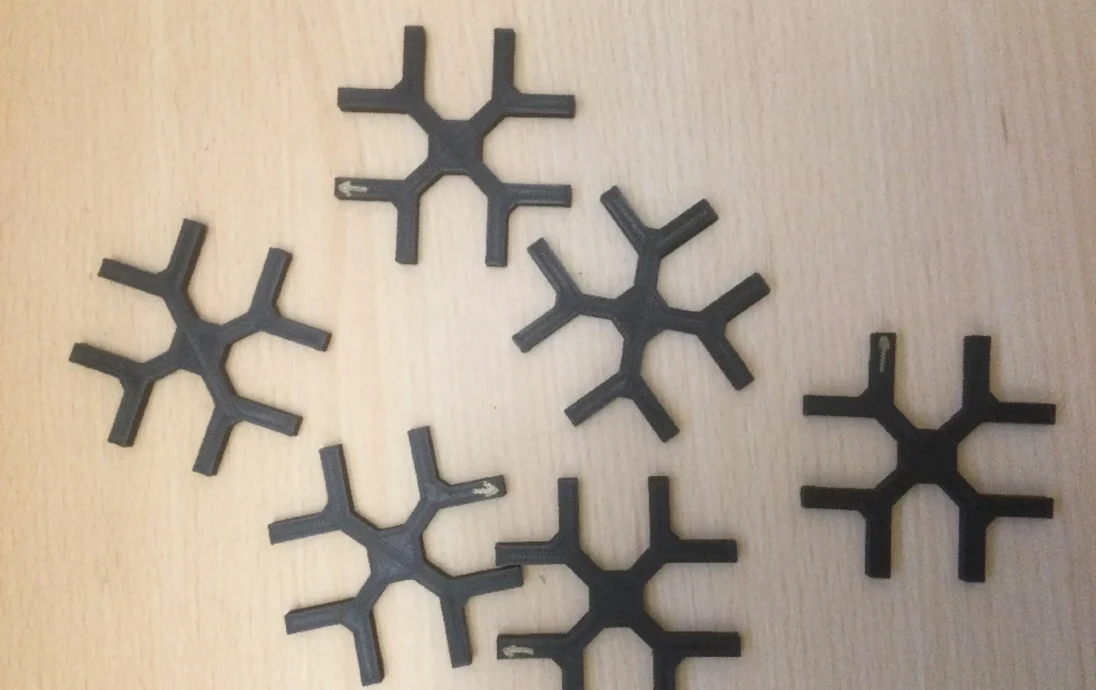

Сначала идет поперечное сечение средней части и заполненная версия для нижней, верхней и боковых сторон. Последний элемент — небольшая угловая пластина, которая соответствует общему новому виду.

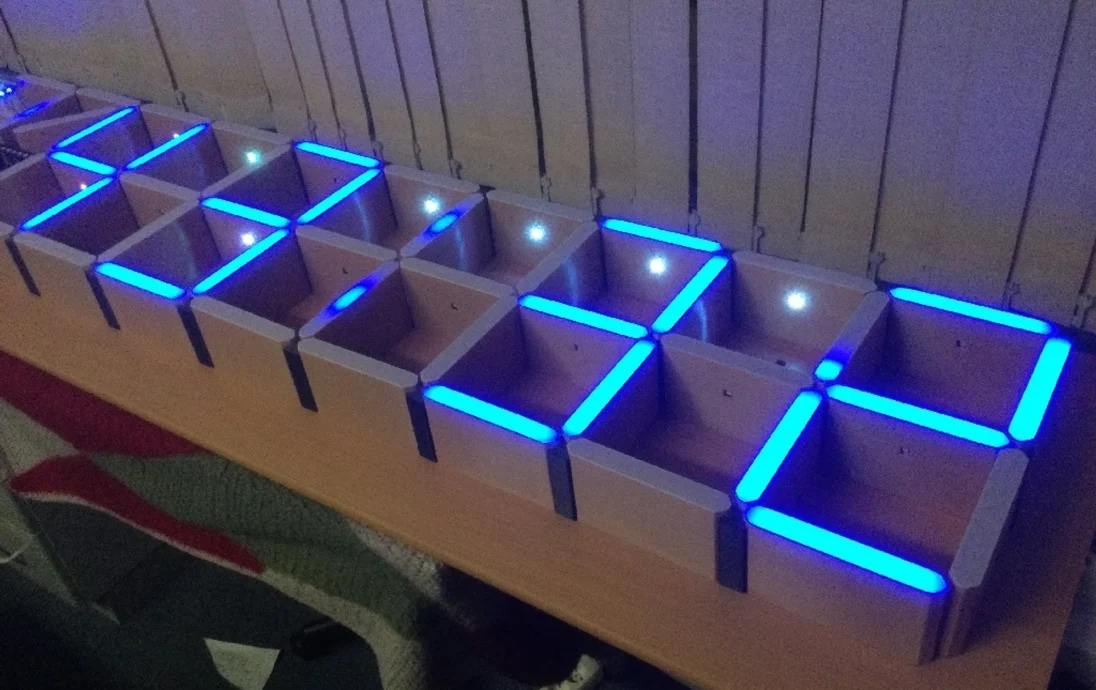

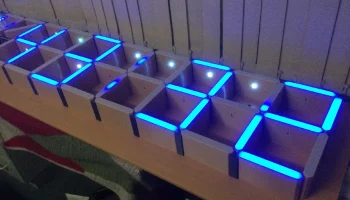

Высота элементов составляет 90 мм, поэтому в полностью вдвинутом состоянии они утоплены примерно на 10 мм ниже фактической поверхности освещения. Я обнаружил, что так выглядит лучше, поскольку придает полке более трехмерный и интересный вид. Если вы предпочитаете заполнять пробелы между сегментами плоско, вы можете изменить значени�� в исходном параметрическом файле, который я включил.

Чтобы экспортировать все модели, вам просто нужно экспортировать объекты и впоследствии скрыть изменения. Сначала заполняются центральные прокладки, затем заполняется одна секция и последней — угловая деталь. Просто скройте два последних изменения элемента и экспортируйте их, чтобы получить измененные объектные файлы.

Я добавил проставки по нескольким причинам. Провода были видны снизу, а поскольку мои часы установлены над лестницей, каждый, кто смотрел вверх, находясь на лестнице, видел разноцветные провода между сегментами.

Вторая причина заключалась в том, что свет от светильников на полках проходил через зазоры между сегментами в секцию ниже, в результате чего под каждой крышкой полки образовывался крестообразный луч света.

Третья причина установки дополнительных прокладок заключалась в том, что у меня возникли странные проблемы с установкой кронштейнов сегментов, и эти проставки фиксировали их на месте.

Четвертая причина заключается в том, что сама полка становится еще более устойчивой и прочной.

Пятая причина: часы будут установлены «в воздухе», поэтому проблема с пылью. Все проставки и блоки заполняют выемки, поэтому пауки и пыль не будут сидеть там.
